Hướng Dẫn Chi Tiết Cấu Hình Tham Số Ban Đầu (Initial Setup) Cho Động Cơ Servo Công Nghiệp

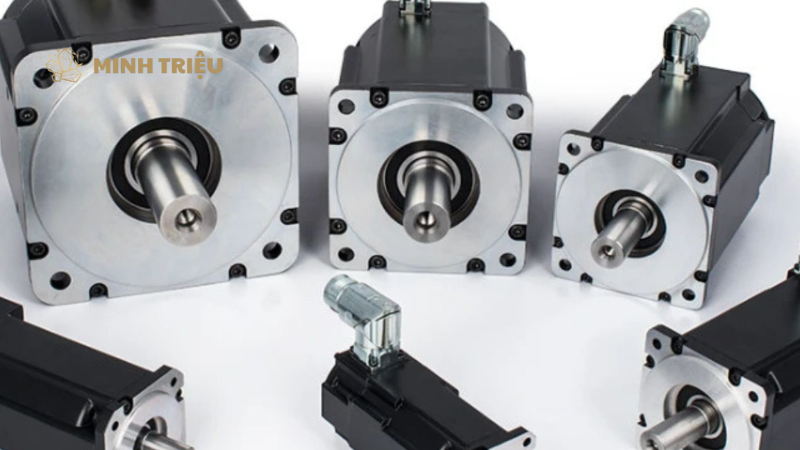

Động cơ servo giữ vai trò quan trọng trong tự động hóa nhờ khả năng điều khiển vị trí chính xác và phản hồi nhanh.Các hệ thống như robot, máy CNC hay dây chuyền đóng gói đều phụ thuộc vào công nghệ này để đảm bảo năng suất và chất lượng.Việc cấu hình tham số ban đầu (Initial Setup) quyết định trực tiếp đến hiệu suất vận hành của toàn hệ thống.Nếu thiết lập sai các thông số như Load Inertia Ratio hoặc Gain Tuning, servo có thể rung lắc, quá nhiệt, sai số lớn hoặc hỏng hóc.Bài viết đưa ra quy trình chi tiết giúp kỹ sư thực hiện initial setup một cách khoa học để tối ưu hóa servo trong sản xuất.

1. Các Bước Chuẩn Bị Trước Khi Cấu Hình

1.1. Kiểm tra phần cứng

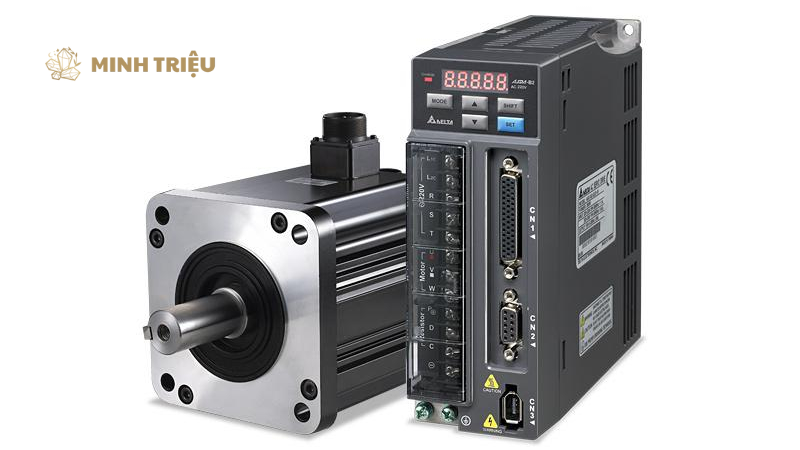

Kỹ sư phải thực hiện kiểm tra toàn diện các kết nối phần cứng trước khi cấp nguồn cho hệ thống servo drive. Xác nhận kết nối điện đảm bảo nguồn cấp chính (Power supply), dây motor (U, V, W), dây phanh (Brake) (nếu có), và quan trọng nhất là dây encoder được cắm đúng vị trí và siết chặt theo tiêu chuẩn kỹ thuật. Đảm bảo cơ khí yêu cầu motor và tải phải được khớp nối chắc chắn, loại bỏ hoàn toàn hiện tượng rơ (backlash) hoặc lỏng lẻo (looseness) gây ra dao động cơ học không mong muốn.

Cuối cùng, xác định thông số cơ bản cho phép kỹ thuật viên ghi nhận các giá trị quan trọng như điện áp, dòng điện định mức, công suất motor, và độ phân giải encoder từ nhãn motor và tài liệu kỹ thuật, hỗ trợ cho việc nhập liệu chính xác vào biến tần servo.

1.2. Công cụ cần thiết

Việc sử dụng đúng công cụ giúp quá trình initial setup servo diễn ra nhanh chóng và chính xác. Phần mềm lập trình/cấu hình chuyên dụng được sử dụng để giao tiếp với servo drive và thiết lập các tham số điều khiển (ví dụ: Yaskawa SigmaWin, Mitsubishi MR Configurator, Siemens Startdrive). Kỹ thuật viên cần chuẩn bị cáp kết nối phù hợp (thường là USB, Ethernet, hoặc RS232) để thiết lập kênh truyền dữ liệu đáng tin cậy giữa máy tính và drive. Đồng hồ vạn năng là công cụ không thể thiếu để kiểm tra tính thông mạch (continuity) và xác minh điện áp cấp trước khi vận hành thử.

2. Cấu Hình Tham Số Cơ Bản (Basic Parameters Setup)

2.1. Thiết lập Motor ID/Loại Motor

Hệ thống servo drive yêu cầu thông tin Motor ID để nhận diện đúng loại motor đang kết nối, qua đó truy xuất các thông số nội tại như hằng số motor và quán tính rotor. Mã motor (Motor model selection) phải khớp tuyệt đối với motor vật lý nhằm đảm bảo các thuật toán điều khiển bên trong drive hoạt động dựa trên dữ liệu kỹ thuật chính xác.

2.2. Thiết lập Tỷ lệ Encoder (Encoder Resolution)

Thiết lập tỷ lệ Encoder là hành động cung cấp cho servo drive thông tin về độ phân giải của bộ phản hồi, được tính bằng số xung/vòng quay. Drive sử dụng giá trị này để tính toán chính xác vị trí góc và tốc độ quay thực tế của motor, duy trì độ chính xác trong Position Control. Bảng sau minh họa một số độ phân giải encoder phổ biến:

Loại Encoder	Độ phân giải phổ biến (Xung/Vòng)	Chức năng chính
Incremental (Tăng dần)	2500, 5000	Phản hồi tốc độ, vị trí tương đối
Absolute (Tuyệt đối)	16-bit (65536), 20-bit (1,048,576)	Phản hồi vị trí tuyệt đối, không cần Home
Serial/High-res	Lên đến hàng triệu	Độ chính xác cao nhất cho vị trí và tốc độ

2.3. Thiết lập Giới hạn (Limits)

Các tham số giới hạn hoạt động như lớp bảo vệ đầu tiên cho động cơ servo và tải cơ khí, ngăn chặn các điều kiện vận hành nguy hiểm. Giới hạn Dòng điện (Current Limit) được đặt ở mức tối đa để bảo vệ motor khỏi tình trạng quá tải dòng điện đột ngột, thường dựa trên dòng định mức (Rated Current) của motor. Giới hạn Tốc độ (Speed Limit) xác định tốc độ quay tối đa mà servo drive cho phép, ngăn ngừa motor quay vượt quá giới hạn an toàn hoặc giới hạn của ứng dụng cơ khí. Cuối cùng, Giới hạn Mô-men xoắn (Torque Limit) quy định mô-men xoắn đầu ra tối đa, hữu ích trong các ứng dụng yêu cầu kiểm soát lực (ví dụ: siết ốc, ép vật liệu) để tránh làm hỏng sản phẩm hoặc cơ cấu truyền động.

2.4. Thiết lập Chế độ điều khiển (Control Mode Selection)

Lựa chọn chế độ điều khiển quyết định cách thức servo drive phản hồi lại tín hiệu tham chiếu từ PLC hoặc Controller. Cấu hình tham số ban đầu phải xác định rõ ràng một trong ba chế độ chính sau đây để hệ thống hoạt động đúng mục đích:

• Vị trí (Position Control): Drive nhận tín hiệu xung/hướng (Pulse/Direction) hoặc giao tiếp bus (Fieldbus) để điều khiển motor di chuyển đến một vị trí cụ thể và duy trì tại đó (ví dụ: máy đóng gói cắt đúng chiều dài).
• Tốc độ (Speed Control): Drive nhận tín hiệu điện áp analog hoặc tần số để điều khiển motor quay ở một tốc độ xác định, thường được dùng trong các ứng dụng băng tải đồng bộ hoặc cuộn/nhả vật liệu.
• Mô-men xoắn (Torque Control): Drive nhận tín hiệu analog để điều khiển motor sản sinh một mô-men xoắn (lực) đầu ra cố định, ứng dụng trong các hệ thống căng lực hoặc kẹp chặt.

3. Cấu Hình Tham Số Điều Khiển (Control Parameters – Gain Tuning)

3.1. Xác định Quán tính Tải (Load Inertia Ratio)

Load Inertia Ratio (Tỷ lệ Quán tính Tải) là tham số quan trọng nhất quyết định các giá trị Gain Tuning tiếp theo. Tỷ lệ này biểu thị mối quan hệ giữa quán tính của cơ cấu tải và quán tính của bản thân motor. Giá trị quán tính tải chính xác cho phép servo drive xác định mức năng lượng và mô-men xoắn cần thiết để gia tốc và phanh tải một cách hiệu quả. Kỹ thuật viên có thể sử dụng một trong hai phương pháp sau để xác định giá trị này:

• Tính toán thủ công: Phương pháp này dựa trên các công thức cơ học để ước tính quán tính dựa vào khối lượng và hình dạng hình học của tải.
• Chức năng Auto-Tuning/Quán tính Estimation: Tính năng tích hợp trong biến tần servo tự động đo lường và ước tính tỷ lệ quán tính bằng cách thực hiện các chuyển động thử nghiệm nhỏ của motor.

3.2. Thiết lập Vòng lặp Vị trí (Position Loop Gain – P-Gain)

Position Loop Gain (P-Gain), hay hệ số khuếch đại tỷ lệ vòng vị trí, ảnh hưởng trực tiếp đến độ cứng (Stiffness) của hệ thống servo và sai số vị trí (Positioning Error). Việc tăng P-Gain giúp motor phản ứng nhanh hơn với Position Command, giảm thiểu lỗi bám sát (Tracking Error) và cải thiện độ chính xác của vị trí dừng. Tuy nhiên, tăng P-Gain quá cao làm tăng xu hướng rung lắc (oscillation) và gây ra tiếng ồn, buộc kỹ sư phải tìm điểm cân bằng.

3.3. Thiết lập Vòng lặp Tốc độ (Speed Loop Gain – P-Gain, I-Gain)

Vòng lặp Tốc độ chịu trách nhiệm kiểm soát tốc độ quay của motor, phản hồi lại tín hiệu sai số tốc độ. Việc thiết lập Speed Loop Gain bao gồm hai thành phần chính:

1. P-Gain (Khuếch đại tỷ lệ): P-Gain ảnh hưởng đến tốc độ đáp ứng tức thời của motor đối với sự thay đổi của tải. Giá trị P-Gain lớn cải thiện khả năng chống nhiễu (disturbance rejection) và giảm thời gian tăng tốc.
2. I-Gain (Khuếch đại tích phân): I-Gain được sử dụng để loại bỏ sai số tốc độ trạng thái ổn định (Steady-State Speed Error) bằng cách tích lũy lỗi và điều chỉnh mô-men xoắn theo thời gian.

3.4. Bộ lọc Notch và Bộ lọc Chống rung

Trong hệ thống có độ cứng cơ khí thấp hoặc tải cơ khí phức tạp, hiện tượng cộng hưởng và rung lắc thường xảy ra ở các tần số cụ thể. Bộ lọc Notch (Notch Filter) là công cụ mạnh mẽ được sử dụng để triệt tiêu rung động này. Bộ lọc hoạt động bằng cách giảm thiểu độ khuếch đại của hệ thống chính xác tại tần số cộng hưởng. Tương tự, Bộ lọc Chống rung (Anti-Vibration Filter) được thiết kế để giảm sự dao động dư thừa của cơ cấu chấp hành (ví dụ: đầu kẹp robot) sau khi motor hoàn thành lệnh di chuyển.

3.5. Quy trình Tuning thủ công cơ bản

Kỹ thuật viên thực hiện tuning servo thủ công theo một quy trình logic nhằm tối ưu hóa hiệu suất:

1. Thiết lập I-Gain Tốc độ về 0: Hành động này đảm bảo chỉ có P-Gain tham gia vào việc điều khiển tốc độ ban đầu.
2. Tăng P-Gain Tốc độ từ từ: Kỹ thuật viên tăng P-Gain cho đến khi motor bắt đầu có dấu hiệu rung lắc hoặc tiếng ồn bất thường, sau đó giảm xuống khoảng 60-70% giá trị đó.
3. Tăng I-Gain Tốc độ: I-Gain được tăng lên để loại bỏ sai số trạng thái ổn định, cải thiện độ chính xác của tốc độ.
4. Điều chỉnh P-Gain Vị trí: P-Gain được tăng lên cho đến khi đáp ứng đạt được độ chính xác mong muốn mà không gây ra rung lắc.
5. Áp dụng Bộ lọc (nếu cần): Bộ lọc Notch và Bộ lọc Chống rung được sử dụng để loại bỏ các đỉnh cộng hưởng.

Dưới đây là một danh sách các tham số quan trọng cần được theo dõi trong quá trình Tuning servo:

• Tracking Error (Lỗi bám sát): Khoảng cách giữa vị trí đặt (Command Position) và vị trí thực tế.
• Settling Time (Thời gian ổn định): Thời gian motor cần thiết để ổn định tại vị trí đặt trong một biên độ cho phép.
• Overshoot: Độ vượt quá vị trí đặt ban đầu.

4. Kiểm Tra, Giám Sát và Khắc Phục Sự Cố

4.1. Test Vận hành và Đánh giá Hiệu suất

Sau khi cấu hình tham số ban đầu hoàn tất, kỹ thuật viên cần thực hiện Test Vận hành (Test Run) với các chu trình làm việc thực tế của máy. Test vận hành phải bao gồm các chuyển động yêu cầu tốc độ cao nhất, gia tốc lớn nhất, và tải nặng nhất để đánh giá khả năng đáp ứng của hệ thống. Đánh giá hiệu suất tập trung vào việc xác định các chỉ số sau:

Chỉ số Hiệu suất	Mô tả	Mục tiêu Tối ưu
Positioning Accuracy	Độ chính xác vị trí cuối cùng.	Đảm bảo sai số vị trí nằm trong phạm vi ±1 xung.
Response Time	Thời gian cần thiết để đạt 90% tốc độ đặt.	Càng nhanh càng tốt mà không gây ra dao động.
Temperature Rise	Mức tăng nhiệt độ của motor và drive.	Nhiệt độ motor và biến tần servo phải luôn dưới giới hạn quy định.

4.2. Giám sát và Chuẩn đoán (Monitoring)

Phần mềm cấu hình cung cấp các công cụ Giám sát (Monitoring) mạnh mẽ cho phép kỹ thuật viên theo dõi các thông số quan trọng trong thời gian thực. Việc giám sát bao gồm biểu đồ hóa (graphing) của vị trí đặt, vị trí thực tế, tốc độ, và mô-men xoắn (torque) nhằm phân tích các đỉnh quá độ và Positioning Error. Chuẩn đoán dựa trên dữ liệu này giúp xác định các vấn đề như thiếu mô-men xoắn (torque deficiency), độ cứng cơ khí chưa đủ (insufficient stiffness), hoặc sự hiện diện của hiện tượng cộng hưởng (resonance).

4.3. Khắc phục Sự cố Thường gặp (Troubleshooting)

Kỹ sư cần trang bị kiến thức để xử lý các sự cố thường gặp phát sinh sau cấu hình tham số ban đầu:

1. Sự cố: Motor rung lắc mạnh và tiếng ồn lớn (Oscillation).
   • Nguyên nhân: Position Loop Gain hoặc Speed Loop Gain (P-Gain) quá cao.
   • Khắc phục: Giảm P-Gain vòng tốc độ và/hoặc áp dụng Bộ lọc Notch tại tần số rung động.
2. Sự cố: Sai số vị trí lớn (Positioning Error) hoặc lỗi bám sát (Tracking Error) cao.
   • Nguyên nhân: P-Gain vòng vị trí thấp hoặc Inertia Ratio chưa chính xác.
   • Khắc phục: Tăng P-Gain vòng vị trí hoặc chạy lại chức năng Quán tính Estimation.
3. Sự cố: Motor không đạt tốc độ hoặc mô-men xoắn yêu cầu.
   • Nguyên nhân: Giới hạn Mô-men xoắn (Torque Limit) hoặc Giới hạn Tốc độ (Speed Limit) bị đặt quá thấp.
   • Khắc phục: Kiểm tra và tăng các giá trị giới hạn tương ứng.

5. Kết luận

Cấu hình tham số ban đầu (Initial Setup) là giai đoạn bắt buộc đảm bảo sự ổn định và hiệu suất tối ưu của động cơ servo trong sản xuất công nghiệp. Kỹ sư nắm vững các bước từ chuẩn bị phần cứng đến Tuning servo nâng cao sẽ làm chủ được hệ thống servo của mình. Quá trình thiết lập đòi hỏi sự chính xác trong việc xác định Motor ID, Load Inertia Ratio, và cân bằng khéo léo giữa các Gain Tuning (P-Gain, I-Gain) để tránh rung lắc và sai số vị trí. Việc áp dụng các nguyên tắc này giúp doanh nghiệp tăng cường độ chính xác và tối đa hóa năng suất sản xuất.
