Van điều khiển thủy lực cho Actuator: “Bộ não” quyết định lực và tốc độ chuyển động

Van điều khiển thủy lực cho Actuator đại diện cho “bộ não” trung tâm của bất kỳ Hệ thống chấp hành thủy lực phức tạp nào, có chức năng điều hướng, kiểm soát áp suất và điều chỉnh Lưu lượng dầu do Bộ nguồn thủy lực (HPU) cung cấp đến Actuator. Mặc dù bơm thủy lực tạo ra sức mạnh thô (áp suất và lưu lượng), nhưng chính Van điều khiển thủy lực cho Actuator mới là thiết bị chấp hành logic quyết định thời điểm, tốc độ, lực và hướng chuyển động của Actuator.

Sự lựa chọn và cài đặt van ảnh hưởng trực tiếp đến hiệu suất làm việc, độ ổn định và Độ chính xác Actuator, là yếu tố then chốt trong tự động hóa công nghiệp.Bài viết toàn diện này sẽ tập trung phân tích vai trò và cấu tạo kỹ thuật của Van điều khiển thủy lực cho Actuator.

1. Vai trò Cốt lõi của Van Điều khiển đối với Actuator

Van điều khiển thủy lực cho Actuator thực hiện ba chức năng kiểm soát cơ bản trong hệ thống thủy lực, đảm bảo Actuator hoạt động chính xác, an toàn và hiệu quả. Mối quan hệ giữa van và Actuator là quan hệ chỉ huy chấp hành.

Điều khiển Hướng (Directional Control): Van phân phối đảm nhận vai trò chuyển hướng dòng dầu áp suất cao đến khoang làm việc phù hợp của Actuator, quyết định chiều chuyển động (tiến/lùi hoặc quay thuận/ngược). Khi Van phân phối nhận được tín hiệu điện từ hoặc cơ học, con trượt bên trong van sẽ dịch chuyển để mở các đường dẫn dầu, cho phép dầu từ bơm chảy vào một bên khoang và dầu từ khoang còn lại chảy về thùng chứa.

Điều khiển Lực (Pressure Control): Các van áp suất có nhiệm vụ giới hạn lực hoặc mô-men xoắn tối đa mà Actuator có thể tạo ra, bảo vệ Actuator, bơm và hệ thống khỏi quá tải áp suất nguy hiểm. Van an toàn (Relief Valve) là công cụ bảo vệ chính, giới hạn lực tối đa bằng cách xả dầu về thùng chứa khi áp suất vượt quá giới hạn cài đặt. Van giảm áp (Pressure Reducing Valve) được sử dụng để duy trì một áp suất vận hành thấp hơn tại nhánh Actuator cục bộ.

Điều khiển Tốc độ (Flow Control): Van điều khiển lưu lượng là thiết bị chính xác định tốc độ dịch chuyển (hoặc tốc độ quay) của Actuator, là yếu tố then chốt để đạt được Độ chính xác Actuator trong các ứng dụng định vị. Bằng cách hạn chế Lưu lượng dầu đi vào hoặc ra khỏi khoang Actuator, van điều chỉnh tốc độ tuyến tính hoặc tốc độ góc. Việc kiểm soát Điều khiển tốc độ này phải được thực hiện chính xác để ngăn ngừa Actuator di chuyển quá nhanh hoặc quá chậm so với yêu cầu chu kỳ làm việc.

2. Phân loại Van Điều khiển Thủy lực Cơ bản

Van điều khiển thủy lực cho Actuator được phân chia thành ba nhóm chức năng lớn, là nền tảng cấu thành mọi mạch thủy lực và quyết định cơ chế vận hành của Actuator.

2.1. Van Điều khiển Hướng (Directional Control Valves – Van phân phối)

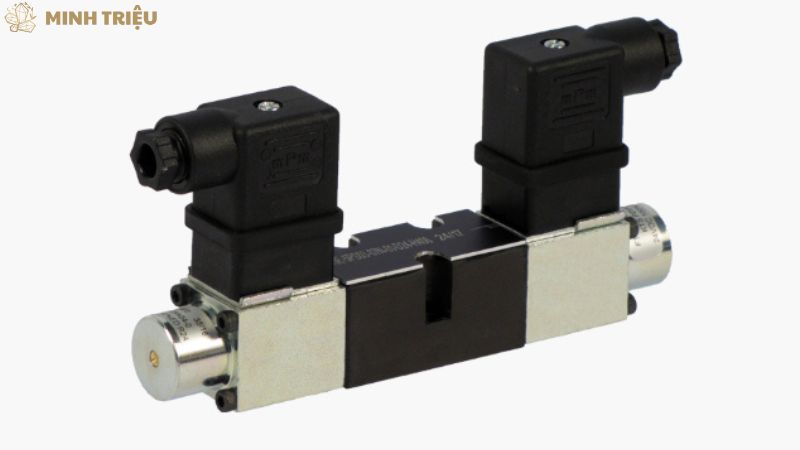

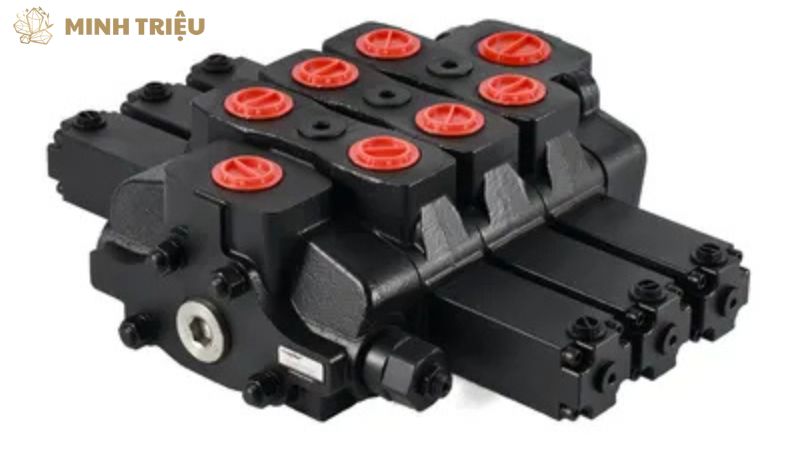

Van phân phối là loại van thực hiện chức năng chuyển mạch bằng cách sử dụng một con trượt (spool) để đóng, mở hoặc chuyển hướng dòng chảy giữa các cổng. Cấu tạo của van phụ thuộc vào số cổng (ví dụ: P, T, A, B) và số vị trí chuyển đổi (ví dụ: 2 vị trí, 3 vị trí). Phân loại Van phân phối thường được mô tả bằng cách sử dụng cú pháp số cổng/số vị trí (ví dụ: 4/3):

• 2/2 (2 cổng, 2 vị trí): Sử dụng cho các chức năng ON/OFF đơn giản, thường là van đóng/mở mạch.
• 4/2 (4 cổng, 2 vị trí):Sử dụng cho Actuator tác động kép, cho phép Actuator tiến hoặc lùi.
• 4/3 (4 cổng, 3 vị trí): Là loại phổ biến nhất cho Actuator tác động kép, có thêm vị trí trung tâm để Actuator dừng và khóa dầu tại vị trí bất kỳ, là cần thiết cho các ứng dụng định vị.

2.2. Van Điều khiển Áp suất (Pressure Control Valves)

Các van áp suất đóng vai trò là thiết bị điều chỉnh và bảo vệ trong Hệ thống chấp hành thủy lực, đảm bảo áp suất không vượt quá ngưỡng an toàn hoặc duy trì mức áp suất cần thiết cho Actuator.

• Van An toàn (Relief Valve): Van an toàn có chức năng quan trọng nhất là bảo vệ hệ thống khỏi áp suất quá tải. Cơ chế là van sẽ mở và xả dầu về thùng chứa khi áp suất đầu vào vượt qua điểm cài đặt của lò xo. Van an toàn giới hạn lực tối đa mà Actuator có thể tạo ra, ngăn ngừa hư hỏng cơ học cho tải trọng hoặc chính Actuator.
• Van Giảm áp (Pressure Reducing Valve): Van giảm ápđược sử dụngđể duy trì một áp suất đầu ra ổn định mà thấp hơn áp suất đầu vào, thường được lắp đặttrước một Actuator để giảmlựctác dụngxuống mức an toàn hoặc mức yêu cầu vận hành. Van Giảm ápđảm bảo Actuator hoạt độngvớilực chính xác mà không bị ảnh hưởng bởi biến động áp suất của bơm chính.

2.3. Van Điều khiển Lưu lượng (Flow Control Valves)

Van điều khiển lưu lượng có nhiệm vụ kiểm soát Lưu lượng dầu bằng cách tạo ra một mức cản (tiết lưu) trong đường dẫn dầu, là phương pháp cơ bản nhất để Điều khiển tốc độ Actuator. Lưu lượng dầu giảm dẫn đến Actuator di chuyển chậm hơn. Các loại Van điều khiển Lưu lượng phổ biến:

• Van tiết lưu (Throttle Valve): Hoạt động như một điện trở cố định trong mạch dầu, tạo ra sự sụt áp và làm giảm lưu lượng. Tuy nhiên, van tiết lưu không có khả năng bù áp suất, do đó tốc độ Actuator sẽ thay đổi khi tải trọng thay đổi.
• Van bù áp (Pressure-Compensated Flow Control Valve): Là loại van tiên tiến hơn, có khả năng duy trì Lưu lượng dầu không đổi đến Actuator bất kể sự thay đổi về tải trọng (áp suất). Van bù áp đảm bảo Điều khiển tốc độ Actuator một cách ổn định hơn, là cần thiết để đạt được Độ chính xác Actuator tốt.

3. Công nghệ Van Điều khiển Cao cấp: Tỷ lệ và Servo

Van tỷ lệ và Van servo là các công nghệ van được phát triển để đáp ứng yêu cầu ngày càng cao về Độ chính xác Actuator và Điều khiển tốc độ linh hoạt trong tự động hóa hiện đại. Chúng khác biệt với van cơ bản (ON/OFF) ở chỗ chúng có thể Điều khiển lực và lưu lượng một cách liên tục (tỷ lệ) dựa trên tín hiệu điện.

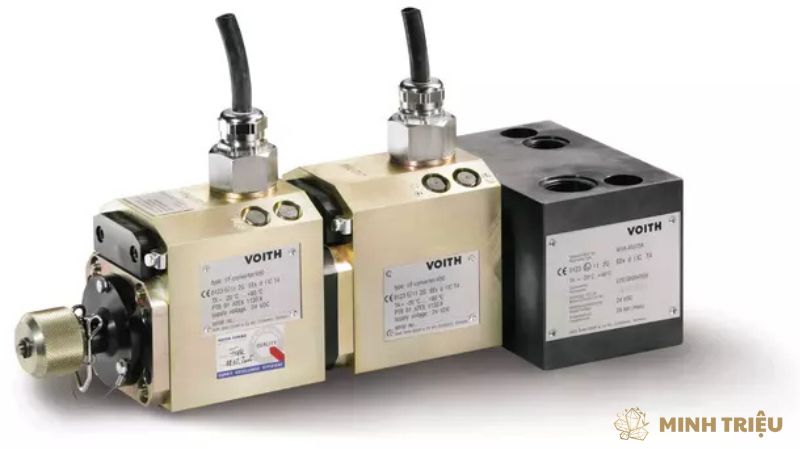

3.1. Van Tỷ Lệ (Proportional Valves)

Van tỷ lệ hoạt động bằng cách điều chỉnh vị trí con trượt tỷ lệ thuận với cường độ tín hiệu điện áp hoặc dòng điện đầu vào. Nguyên lý này cho phép kỹ sư Điều khiển tốc độ Actuator và lực một cách mượt mà và dần dần, thay vì chỉ có hai trạng thái đóng/mở đột ngột như Van phân phối tiêu chuẩn. Lợi ích chính của Van tỷ lệ là nó cung cấp khả năng tăng tốc/giảm tốc mềm (ramp control) và Điều khiển lực với độ chính xác cao hơn, giảm thiểu sốc thủy lực và cải thiện tuổi thọ hệ thống.

3.2. Van Servo (Servo Valves)

Van servo là đỉnh cao của công nghệ Van điều khiển thủy lực, được thiết kế để đạt được độ chính xác và tốc độ phản hồi cực cao. Đặc điểm nổi bật của Van servo là nó luôn hoạt động trong một cơ chế phản hồi vòng lặp kín (closed-loop feedback).

Van servo nhận tín hiệu từ bộ điều khiển, sử dụng một bộ phản hồi để so sánh Vị trí Actuator thực tế với Vị trí Actuator mong muốn, và tự động điều chỉnh Lưu lượng dầu để loại bỏ sai số. Ứng dụng chính của Van servo là Điều khiển vị trí Actuator tuyệt đối trong các máy công cụ CNC, mô phỏng và robot chính xác, nơi Độ chính xác Actuator được yêu cầu ở mức micromet.

Bảng so sánh sau minh họa sự khác biệt về khả năng kiểm soát giữa các loại van:

Tính năng	Van Phân phối ON/OFF	Van Tỷ Lệ (Proportional)	Van Servo
Điều khiển Tốc độ	2-3 mức cố định (Nhanh/Chậm/Dừng)	Liên tục, Tỷ lệ	Liên tục, Tuyệt đối
Độ chính xác Actuator	Thấp	Trung bình – Cao	Rất Cao (Vòng lặp kín)
Điều khiển Lực	Chỉ giới hạn bằng Van an toàn	Tỷ lệ, Liên tục	Tuyệt đối, Phản hồi
Tốc độ phản hồi	Chậm (hàng chục ms)	Trung bình – Nhanh (vài ms)	Cực nhanh (dưới 10ms)
Chi phí	Thấp	Trung bình – Cao	Rất Cao

4. Tiêu chí Lựa chọn Van Tối ưu cho Actuator

Việc lựa chọn Van điều khiển thủy lực cho Actuator phải được thực hiện dựa trên một loạt các tiêu chí kỹ thuật để đảm bảo Actuator đạt được hiệu suất tối đa và hạn chế chi phí không cần thiết.

Lưu lượng Định mức (Rated Flow): Van phải có khả năng xử lý Lưu lượng dầu tối đa được cung cấp bởi bơm mà không gây ra sụt áp quá mức. Lưu lượng dầu định mức của van thường được công bố tại một mức sụt áp tiêu chuẩn (ví dụ: 5 bar). Việc chọn van có lưu lượng định mức quá thấp sẽ dẫn đến Actuator bị giới hạn tốc độ và tạo ra nhiệt dư thừa.

Áp suất Định mức (Rated Pressure): Van phải chịu được Áp suất làm việc tối đa của Hệ thống chấp hành thủy lực đã được cài đặt trên Van an toàn của Bộ nguồn thủy lực (HPU). Việc chọn van với áp suất định mức không đủ sẽ dẫn đến nguy cơ rò rỉ nội bộ, hỏng hóc cấu trúc hoặc nổ vỡ van.

Độ chính xác và Tốc độ Phản hồi: Nếu ứng dụng yêu cầu Điều khiển vị trí Actuator cực kỳ chính xác (ví dụ: robot hàn, máy công cụ), cần chọn Van tỷ lệ hoặc Van servo. Đối với các ứng dụng ON/OFF đơn giản (ví dụ: van đóng/mở), Van phân phối tiêu chuẩn là đủ. Độ chính xác Actuator của van được đo bằng độ phân giải của tín hiệu điện và tốc độ phản hồi (thời gian cần thiết để van đáp ứng với tín hiệu điều khiển).

Phương pháp Kích hoạt: Phương pháp kích hoạt van cũng là một tiêu chí quan trọng liên quan đến môi trường và yêu cầu điều khiển:

Điện từ (Solenoid): Là phổ biến nhất, sử dụng tín hiệu điện để điều khiển con trượt. Cơ học: Kích hoạt bằng cách nhấn nút hoặc đòn bẩy. Thủy lực/Khí nén: Kích hoạt bằng cách sử dụng áp suất chất lỏng hoặc khí nén từ một mạch điều khiển thứ cấp.

5. Tích hợp Van vào Hệ thống Actuator

Việc tích hợp Van điều khiển thủy lực cho Actuator vào Hệ thống chấp hành thủy lực đòi hỏi sự bố trí vật lý và thiết kế mạch logic chính xác để đạt được hiệu suất tối ưu.

Vị trí Lắp đặt: Van điều khiển thường được lắp đặt gần Actuator nhất có thể để giảm thiểu chiều dài đường ống, nhằm mục đích giảm thiểu mất mát áp suất và cải thiện tốc độ phản hồi. Lắp đặt Actuator và van trên tấm đế (Manifold Block) là phương pháp hiện đại, giúp loại bỏ đường ống lỏng lẻo, tăng cường độ gọn gàng và giảm thiểu rò rỉ. Bộ nguồn thủy lực (HPU) chứa các van áp suất và lọc tổng, trong khi van điều khiển chính thường được đặt gần nơi Actuator thực hiện công việc.

Sơ đồ mạch: Sơ đồ mạch thủy lực minh họa cách các van phối hợp để điều khiển Actuator. Mạch cơ bản cho Actuator tác động kép sẽ tuân theo trình tự logic: Bơm -> Van An toàn -> Van Hướng -> Actuator -> Van Lưu lượng Thùng dầu. Sự kết hợp này đảm bảo bơm được bảo vệ (Van An toàn), hướng chuyển động được xác định (Van Hướng), và Điều khiển tốc độ được duy trì (Van Lưu lượng).

Điều khiển lực tối đa được thiết lập bằng cách cài đặt Van an toàn ở áp suất cao nhất.

• Điều khiển lực vận hành được thực hiện bằng cách sử dụng Van giảm áp trước Actuator.
• Điều khiển tốc độ được thiết lập bằng cách điều chỉnh Van điều khiển lưu lượng. Trong các hệ thống tiên tiến, Van tỷ lệ hoặc Van servo thực hiện cả hai chức năng Điều khiển lực và Điều khiển tốc độ một cách đồng thời thông qua điều khiển điện tử.

6. Kết luận

Van điều khiển thủy lực cho Actuator là thành phần điều khiển tối cao, quyết định không chỉ hướng mà còn hiệu suất động học, lực và Độ chính xác Actuator của Hệ thống chấp hành thủy lực. Việc hiểu rõ sự khác biệt giữa Van phân phối cơ bản, Van tỷ lệ linh hoạt, và Van servo siêu chính xác là chìa khóa để thiết kế một hệ thống thành công. Lựa chọn van phải dựa trên sự cân bằng giữa yêu cầu về Điều khiển tốc độ, Điều khiển lực và Vị trí Actuator cần đạt được.
