Ứng dụng Actuator Từ Tính trong Van Điện Từ (Solenoid Valve): Điều khiển Dòng chảy Chính xác

Van Điện Từ (Solenoid Valve) là một Thiết bị chấp hành cơ điện cực kỳ phổ biến và quan trọng, sử dụng nguyên lý Actuator Từ Tính để kiểm soát sự di chuyển của chất lỏng hoặc khí trong các hệ thống Tự động hóa công nghiệp. Cơ chế Actuator Từ Tính cho phép Van điện từ (Solenoid Valve) chuyển đổi tín hiệu điện năng thành chuyển động cơ học tức thời, từ đó trực tiếp thay đổi trạng thái của một van cơ khí.

Sự kết hợp giữa Tốc độ phản hồi nhanh, độ tin cậy cao, và khả năng hoạt động theo Hai trạng thái (On/Off) đã củng cố vị trí của Van điện từ (Solenoid Valve) như một thành phần cốt lõi, đóng vai trò là giao diện điều khiển giữa mạch điện tử và môi trường vật lý. Điều này khiến Van điện từ (Solenoid Valve) trở thành yếu tố không thể thiếu trong mọi lĩnh vực, bao gồm từ hệ thống thủy lực, khí nén cho đến các ứng dụng siêu chính xác (Ultra-precision) trong y tế và phân tích.

1. Giới thiệu: Actuator Từ Tính và Chức năng của Van Điện Từ

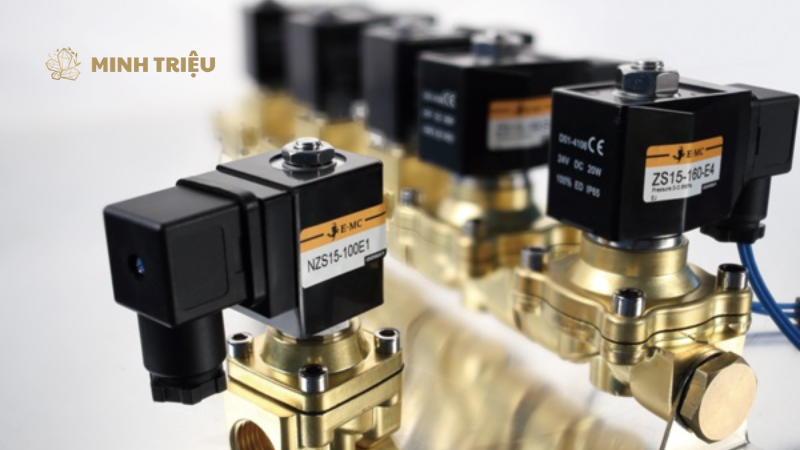

1.1. Van Điện Từ là gì?

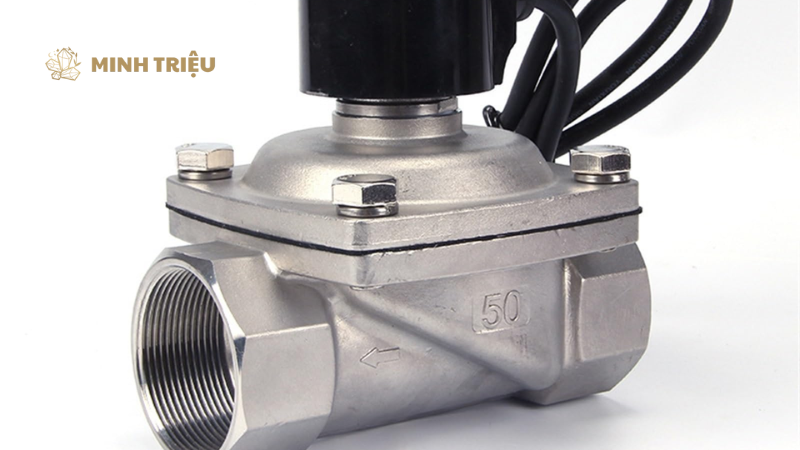

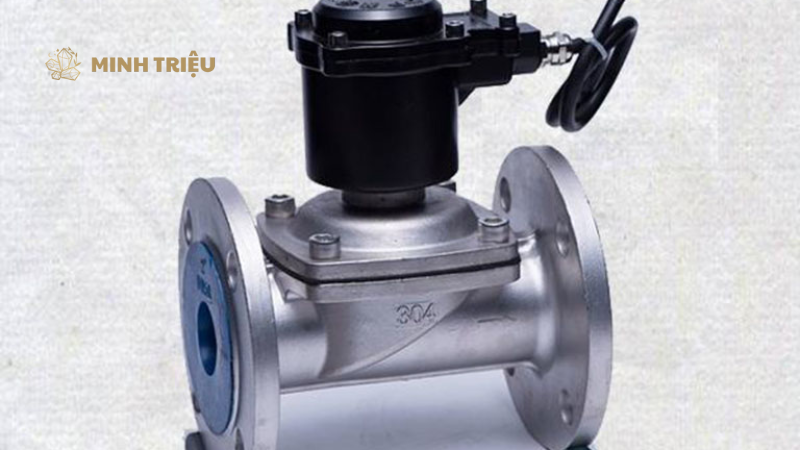

Van Điện Từ (Solenoid Valve) là một Thiết bị chấp hành cơ điện, sử dụng Lực điện từ (Electromagnetic Force) để điều khiển sự đóng mở của một van cơ khí. Định nghĩa này cho thấy Van điện từ (Solenoid Valve) là một Actuator chuyên biệt được thiết kế để kiểm soát dòng chảy chất lỏng hoặc khí. Van điện từ bao gồm hai phần chính: Cuộn dây (Coil) (Solenoid) tạo ra từ trường và phần van cơ khí (Body), phần van cơ khí này chứa các cổng van và lõi sắt từ (Plunger). Vai trò cốt lõi của Van điện từ (Solenoid Valve) trong Tự động hóa là đóng vai trò là giao diện giữa tín hiệu điện (Điều khiển) và dòng chảy vật lý (Khí, lỏng), trở thành thành phần cốt lõi trong các hệ thống điều khiển quy trình, cho phép vận hành từ xa và tự động.

1.2. Mối liên hệ Actuator – Van

Mối liên hệ giữa Actuator Từ Tính và van cơ khí được thiết lập thông qua cơ chế chuyển động tuyến tính tạo ra bởi lực hút lõi sắt từ (Plunger). Actuator Từ Tính trong trường hợp này chính là Cuộn dây (Coil) và lõi sắt từ (Plunger), tạo ra Lực điện từ (Electromagnetic Force) đủ lớn để chống lại áp suất của dòng chảy và lực lò xo. Actuator Từ Tính tạo ra chuyển động tuyến tính (Hành trình (Stroke)) thông qua lực hút lõi sắt từ (Plunger), trực tiếp điều khiển vị trí của van (mở hoàn toàn hay đóng hoàn toàn). Hành trình (Stroke) này thường rất ngắn (vài mm), cho phép Chuyển trạng thái nhanh chóng, đây là một đặc điểm cần thiết trong các hệ thống điều khiển Tốc độ cao.

2. Nguyên lý Hoạt động Cốt lõi của Solenoid Valve

2.1. Thành phần cấu tạo tạo lực

Các thành phần cấu tạo tạo lực trong Van điện từ (Solenoid Valve) bao gồm Cuộn dây (Coil), lõi sắt từ (Plunger), và Lực điện từ (Electromagnetic Force) tương tác. Cuộn dây (Coil) là thành phần chính tạo ra từ trường, được quấn quanh lõi rỗng và là phần tĩnh của Actuator. Lõi sắt từ (Plunger) là phần động di chuyển, được làm từ vật liệu từ tính cao (sắt non) để tối ưu hóa lực hút, nằm trong trung tâm Cuộn dây (Coil). Ngoài ra, Cổng van và Gioăng thực hiện chức năng cơ học đóng hoặc mở luồng chất lỏng/khí, kết nối chuyển động của Plunger với dòng chảy. Sự tương tác từ tính này đảm bảo Actuator hoạt động Không tiếp xúc (Contactless) giữa phần điện và phần cơ khí truyền động.

2.2. Cơ chế tạo Lực đẩy (Force) và chuyển động

Cơ chế tạo Lực đẩy (Force) trong Van điện từ (Solenoid Valve) bắt đầu bằng Kích thích Điện, tạo ra một từ trường mạnh mẽ và tức thời. Khi dòng điện được cấp vào Cuộn dây (Coil), Actuator Từ Tính tạo ra một từ trường mạnh. Từ trường này tạo ra Lực điện từ (Electromagnetic Force) (lực hút), hút Plunger vào trong lòng cuộn dây để thu hẹp khe hở từ tính. Lực hút này phải thắng được lực lò xo hồi vị và áp suất của chất lỏng/khí mới có thể tạo ra chuyển động. Chuyển động Hành trình (Stroke) ngắn của Plunger trực tiếp thay đổi trạng thái của van từ Đóng sang Mở (hoặc ngược lại), hoàn thành Chuyển trạng thái điều khiển luồng.

2.3. Vòng điều khiển và Hai trạng thái (On/Off)

Actuator Van điện từ (Solenoid Valve) tiêu chuẩn được phân loại là loại Actuator Hai trạng thái (On/Off), hoạt động theo nguyên tắc hai vị trí (đóng hoàn toàn hoặc mở hoàn toàn). Vòng điều khiển của Van điện từ (Solenoid Valve) là đơn giản nhất, chỉ yêu cầu một tín hiệu điện để kích hoạt (ON) hoặc ngắt kích hoạt (OFF). Điều này khác biệt so với các Thiết bị chấp hành phức tạp hơn như Motor Tuyến Tính (Linear Motor), cần Hệ thống Vòng kín (Closed-Loop System) và Encoder để điều khiển vị trí chính xác. Mặc dù Van điện từ (Solenoid Valve) không cung cấp Độ chính xác (Precision) vị trí trung gian, Actuator Từ Tính lại mang lại Tốc độ và độ tin cậy tuyệt vời cho các nhiệm vụ điều khiển logic và an toàn trong Tự động hóa.

Bảng 1: Phân tích Cấu tạo và Cơ chế Tạo Lực của Van Điện Từ

Thành phần	Chức năng Chính	Nguyên lý Actuator Từ Tính	Yếu tố Hiệu suất
Cuộn dây (Coil)	Tạo Từ trường	Kích thích Điện tạo Lực điện từ (Electromagnetic Force)	Điện áp, Dòng điện, Số vòng dây
Lõi sắt từ (Plunger)	Phần động Hành trình (Stroke) ngắn	Bị lực từ hút/đẩy để Chuyển trạng thái	Vật liệu từ tính, khối lượng
Gioăng van	Đảm bảo độ kín (Seal)	Chịu áp suất tối đa, độ bền Chu kỳ hoạt động (Duty Cycle)	Vật liệu chống ăn mòn (Viton, NBR)
Lò xo	Hồi vị (Return)	Xác định trạng thái mặc định (Thường Đóng/Thường Mở)	Hằng số đàn hồi

3. Đặc điểm Kỹ thuật và Lợi thế Ứng dụng của Solenoid

3.1. Tốc độ và Chu kỳ hoạt động (Duty Cycle)

Actuator Van điện từ (Solenoid Valve) nổi bật với Tốc độ phản hồi cực nhanh, thường đạt được Chuyển trạng thái trong vòng mili giây, trở thành yếu tố then chốt trong các hệ thống Tự động hóa tốc độ cao. Khả năng chuyển mạch nhanh chóng này cho phép Van điện từ (Solenoid Valve) kiểm soát các quy trình nhạy cảm về thời gian, bao gồm cả việc phun nhiên liệu hoặc định lượng chất lỏng tức thời.

Chu kỳ hoạt động (Duty Cycle) là một yếu tố kỹ thuật quan trọng, mô tả khả năng hoạt động liên tục (100% Chu kỳ hoạt động (Duty Cycle)) hoặc hoạt động ngắt quãng của Van điện từ (Solenoid Valve). Việc lựa chọn Actuator có Chu kỳ hoạt động (Duty Cycle) phù hợp là yếu tố then chốt để đảm bảo độ tin cậy và tránh quá nhiệt trong Cuộn dây (Coil) khi Actuator hoạt động liên tục.

3.2. Ưu điểm về độ tin cậy và Bảo trì

Van điện từ (Solenoid Valve) mang lại ưu điểm vượt trội về độ tin cậy và nhu cầu bảo trì thấp, nhờ vào cấu trúc Actuator Từ Tính đơn giản và chắc chắn. Cấu trúc đơn giản này, chỉ bao gồm một vài bộ phận chuyển động cơ học lớn, giúp Van điện từ (Solenoid Valve) giảm thiểu khả năng hỏng hóc do mài mòn.

Khả năng hoạt động trong Môi trường khắc nghiệt (Harsh Environments) là một lợi thế lớn, đạt được nhờ vào thiết kế Actuator kín và sử dụng vật liệu chống ăn mòn cho vỏ và gioăng, cho phép xử lý hóa chất, hơi nước hoặc hoạt động trong môi trường chân không. Tuổi thọ của Van điện từ (Solenoid Valve), thường được đo bằng hàng triệu Chu kỳ hoạt động (Duty Cycle), là minh chứng cho độ tin cậy của nguyên lý Actuator Từ Tính.

3.3. Thách thức về Hiện tượng trôi nhiệt (Thermal Drift)

Hạn chế kỹ thuật chính của Van điện từ (Solenoid Valve) là sự phát nhiệt trong Cuộn dây (Coil), có thể ảnh hưởng đến Hiệu suất cao và gây ra Hiện tượng trôi nhiệt (Thermal Drift). Nhiệt được tạo ra do tổn thất điện trở (I²R losses) khi Actuator hoạt động liên tục, điều này đặc biệt xảy ra đối với Actuator có Chu kỳ hoạt động (Duty Cycle) 100%. Nhiệt độ cao làm tăng điện trở của Cuộn dây (Coil), làm giảm dòng điện và trực tiếp làm giảm Lực đẩy (Force) (lực hút).

Sự thay đổi lực này có thể gây ra hiện tượng Hiện tượng trôi nhiệt (Thermal Drift), ảnh hưởng đến điểm đóng/mở chính xác của van. Do đó, các nhà sản xuất Van điện từ (Solenoid Valve) phải thiết kế vỏ Actuator với khả năng tản nhiệt hiệu quả, nhằm duy trì độ tin cậy trong suốt quá trình hoạt động.

1. Phản ứng Tức thời: Tốc độ chuyển trạng thái chỉ trong mili giây.
2. Tuổi thọ Cao: Đạt hàng triệu Chu kỳ hoạt động (Duty Cycle) nhờ cấu trúc đơn giản.
3. Điều khiển Từ xa: Dễ dàng tích hợp vào hệ thống Tự động hóa và Kết nối IoT.
4. Khả năng Chịu đựng: Hoạt động tốt trong nhiều Môi trường khắc nghiệt (Harsh Environments) (áp suất, nhiệt độ, hóa chất).

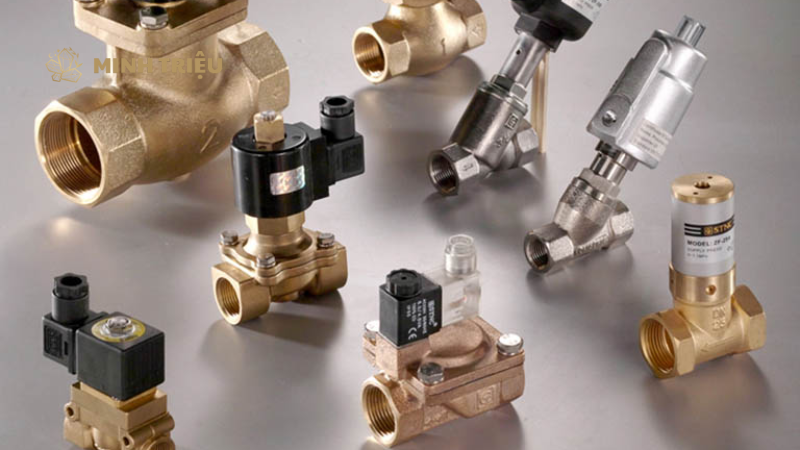

4. Phân loại và Ứng dụng Thực tế của Van Điện Từ

4.1. Van điều khiển Khí nén và Thủy lực

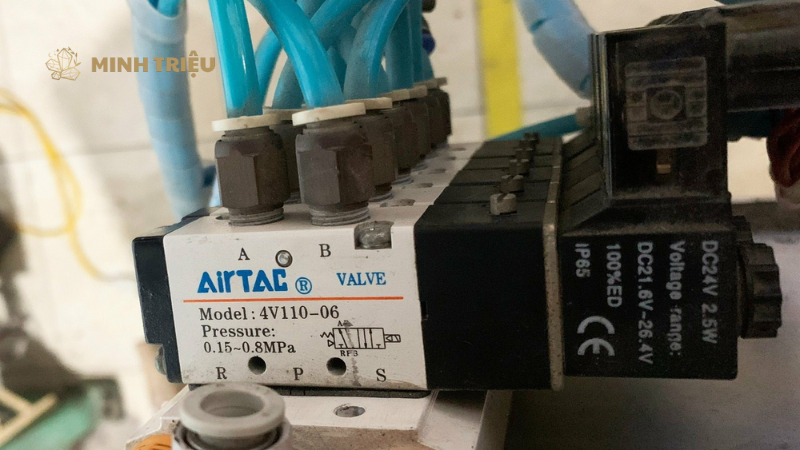

Vai trò chính của Van điện từ (Solenoid Valve) trong công nghiệp là điều khiển luồng chất lỏng hoặc khí, cho phép điều khiển xi lanh khí nén hoặc Thiết bị chấp hành thủy lực. Trong hệ thống khí nén, Van điện từ (Solenoid Valve) được sử dụng làm van định hướng (Directional Control Valve), giúp khởi động, dừng hoặc thay đổi hướng chuyển động của xi lanh. Van điều khiển thủy lực hoạt động tương tự, sử dụng Lực điện từ (Electromagnetic Force) để điều khiển cuộn trượt (spool) bên trong van, giúp điều tiết dòng dầu áp suất cao. Van điện từ (Solenoid Valve) này là yếu tố quyết định Tốc độ và Lực đẩy (Force) của các hệ thống truyền động công nghiệp nặng.

4.2. Ứng dụng trong Y tế và Thiết bị Phân tích

Actuator Van điện từ (Solenoid Valve) có kích thước nhỏ được ứng dụng rộng rãi trong y tế và thiết bị phân tích, những nơi đòi hỏi sự kiểm soát dòng chảy chất lỏng siêu chính xác (Ultra-precision). Các van siêu nhỏ (Micro-solenoid Valve), được thiết kế để định lượng và kiểm soát dòng chảy chất lỏng ở mức microliter (thậm chí nanoliter), là cần thiết cho máy xét nghiệm tự động, các thiết bị phân tích DNA, và hệ thống phân phối thuốc. Trong các ứng dụng này, Độ chính xác (Precision) của Chuyển trạng thái và độ tin cậy của Van điện từ (Solenoid Valve) là vô cùng quan trọng, ảnh hưởng trực tiếp đến kết quả chẩn đoán và điều trị.

4.3. Van Tỷ lệ (Proportional Solenoid Valve) – Hệ thống Vòng kín (Closed-Loop System)

Van Tỷ lệ (Proportional Solenoid Valve) là một loại Actuator tiên tiến, mở rộng khả năng điều khiển của Van điện từ (Solenoid Valve) từ hai trạng thái (On/Off) sang điều tiết lưu lượng theo tỷ lệ. Thay vì chỉ đóng hoặc mở, Van Tỷ lệ (Proportional Solenoid Valve) cho phép điều khiển vị trí lõi sắt từ (Plunger) ở các vị trí trung gian, được thực hiện bằng cách thay đổi cường độ dòng điện trong Cuộn dây (Coil) (điều chế độ rộng xung – PWM).

Phương pháp này cho phép sử dụng Hệ thống Vòng kín (Closed-Loop System), trong đó cảm biến lưu lượng hoặc áp suất được sử dụng để phản hồi, sau đó Hệ thống Vòng kín (Closed-Loop System) điều chỉnh dòng điện. Điều này giúp Van Tỷ lệ (Proportional Solenoid Valve) đạt được Độ chính xác (Precision) và Độ phân giải điều tiết cao, mở rộng phạm vi ứng dụng trong các quy trình cần kiểm soát lưu lượng liên tục.

Bảng 2: Phân loại và Độ chính xác Điều khiển Lưu lượng

Loại Van	Nguyên lý Điều khiển	Hệ thống Vòng kín (Closed-Loop System)	Phạm vi Điều khiển
Van Điện Từ Tiêu chuẩn	Hai trạng thái (On/Off) (Điều khiển đơn giản)	Không	Đóng/Mở hoàn toàn
Van Tỷ lệ	Điều khiển dòng điện (PWM)	Có thể có (với cảm biến lưu lượng/áp suất)	Điều tiết lưu lượng liên tục
Van Siêu chính xác (Ultra-precision)	Điều khiển Lực đẩy (Force) tinh tế	Thường có, để chống Hiện tượng trôi nhiệt (Thermal Drift)	Định lượng microliter/nanoliter

5. Kết luận

Van Điện Từ (Solenoid Valve), với nguyên lý Actuator Từ Tính, đã khẳng định vai trò là Thiết bị chấp hành không thể thiếu, cung cấp giải pháp điều khiển dòng chảy Tốc độ cao và độ tin cậy cao cho ngành công nghiệp. Khả năng sử dụng Lực điện từ (Electromagnetic Force) để thực hiện Chuyển trạng thái tức thời cho phép Van điện từ (Solenoid Valve) hoạt động hiệu quả trong hàng loạt ứng dụng, từ thủy lực khí nén cơ bản đến các quy trình siêu chính xác (Ultra-precision). Mặc dù phải đối mặt với thách thức về Hiện tượng trôi nhiệt (Thermal Drift), Actuator Từ Tính vẫn được tối ưu hóa liên tục thông qua kỹ thuật làm mát và vật liệu.
