Ứng Dụng Actuator Nhiệt Trong Van Kiểm Soát Nhiệt Độ (Thermostatic Valves): Nguyên Lý Và Lợi Ích Vượt Trội
Actuator nhiệt trong van là một thành phần cơ học thông minh, nó hoạt động như thiết bị chấp hành bằng nhiệt cốt lõi, nó có khả năng điều chỉnh lưu lượng dòng chảy của chất lỏng hoặc khí một cách tự động và chính xác. Sự kết hợp giữa Actuator nhiệt và van kiểm soát nhiệt độ tạo ra một hệ thống tự động hóa nhiệt hoàn toàn cơ học, nó loại bỏ sự phức tạp và chi phí của các hệ thống điều khiển điện tử bên ngoài.
Actuator sáp (Wax Actuator) là dạng phổ biến nhất được sử dụng trong các thermostatic valve, nó tận dụng cơ chế giãn nở nhiệt của vật liệu để biến đổi sự thay đổi nhiệt độ thành chuyển động tịnh tiến mạnh mẽ. Thiết bị này củng cố vai trò không thể thiếu của Actuator nhiệt trong việc duy trì hiệu suất năng lượng và an toàn vận hành trong nhiều ngành công nghiệp.
1. Cấu tạo chi tiết của Van Điều Nhiệt Tích hợp Actuator Sáp
1.1. Thân van và Cửa van (Valve Body and Ports)
Thân van và Cửa van (Valve Body and Ports) là bộ phận chứa toàn bộ cơ chế hoạt động, nó thực hiện chức năng định hướng và kiểm soát dòng chảy của chất lỏng. Thân van thường được làm bằng đồng thau hoặc thép không gỉ, nó đảm bảo độ bền và khả năng chống ăn mòn. Cửa van (Ports) là nơi chất lỏng đi vào và đi ra, thiết kế của nó xác định van là loại hai chiều, ba chiều hay bốn chiều. Chất lỏng đi qua van tiếp xúc trực tiếp với Bộ Actuator Nhiệt, nó là điều kiện tiên quyết cho việc cảm nhận và phản ứng với sự thay đổi nhiệt độ.
1.2. Bộ Actuator Nhiệt (Thermal Actuator Unit)
Bộ Actuator Nhiệt (Thermal Actuator Unit) là đơn vị tự chủ, nó bao gồm các thành phần cốt lõi để phát sinh lực chấp hành.
- Chất liệu giãn nở (Actuator sáp): Hỗn hợp sáp nhạy cảm nhiệt độ là vật liệu trung tâm, nó được lựa chọn kỹ lưỡng để có điểm nóng chảy chính xác. Actuator sáp được chứa trong một buồng kín, nó thực hiện chức năng cơ chế giãn nở nhiệt chính khi nhiệt độ tăng.
- Piston/Thanh đẩy: Piston là bộ phận truyền lực cơ học, nó được đặt tiếp xúc trực tiếp với sáp. Khi sáp giãn nở, Piston bị đẩy ra ngoài với lực mạnh, nó truyền động lực này đến đĩa van. Piston là liên kết cơ học cuối cùng giữa phản ứng nhiệt và hành động điều chỉnh lưu lượng.
1.3. Đĩa van/Bộ phận bịt kín (Plug/Disc)
Đĩa van (Plug/Disc) là bộ phận trực tiếp thay đổi tiết diện dòng chảy, nó xác định mức độ mở hay đóng của van. Đĩa van được kết nối cơ học với Piston của Actuator nhiệt, nó di chuyển vào hoặc ra khỏi cửa van. Sự di chuyển của đĩa van thay đổi khe hở dòng chảy (Orifice), nó cho phép van kiểm soát nhiệt độ thực hiện chức năng điều chỉnh lưu lượng. Vật liệu của đĩa van thường là polymer chịu nhiệt hoặc kim loại, nó đảm bảo khả năng bịt kín hoàn hảo khi van ở vị trí đóng.
1.4. Lò xo hồi vị
Lò xo hồi vị chịu trách nhiệm đưa van về vị trí mặc định (thường là đóng hoặc mở hoàn toàn) khi Actuator nguội đi, nó đảm bảo chu trình hoạt động khép kín. Lò xo này cần có độ cứng được tính toán kỹ lưỡng, nó phải đủ mạnh để đẩy sáp đã co lại và Piston trở về vị trí ban đầu, đồng thời lò xo hồi vị không được quá cứng làm cản trở lực giãn nở của Actuator sáp. Sự tương tác chính xác giữa lực giãn nở của sáp và lực của lò xo hồi vị xác định độ tin cậy và hiệu suất của van điều nhiệt.
- Thân van: Định hướng và chứa dòng chảy, đồng thời đảm bảo sự cách ly cơ học.
- Actuator sáp: Cảm nhận nhiệt độ, cơ chế giãn nở nhiệt cốt lõi.
- Piston: Chuyển đổi lực giãn nở thành chuyển động tịnh tiến.
- Đĩa van: Điều chỉnh lưu lượng dòng chảy vật lý.
- Lò xo hồi vị: Đảm bảo hồi vị van về trạng thái nghỉ khi nhiệt độ giảm.
2. Nguyên lý Hoạt động của Actuator Nhiệt trong Van
2.1. Kích hoạt Bán tự động (Thụ động)
Quá trình kích hoạt Actuator nhiệt diễn ra một cách bán tự động (thụ động), nó bắt đầu khi Actuator sáp hấp thụ nhiệt từ môi trường hoặc chất lỏng xung quanh. Khi chất lỏng đi qua thân van, nhiệt độ của nó được truyền qua vỏ Actuator vào buồng sáp. Khi nhiệt độ này đạt đến ngưỡng kích hoạt (điểm nóng chảy đã hiệu chỉnh của sáp), sáp nhanh chóng chuyển từ trạng thái rắn sang trạng thái lỏng. Sự thay đổi trạng thái này dẫn đến sự gia tăng thể tích đột ngột, nó tạo ra áp suất nội tại cực lớn.
2.2. Chuyển đổi Lực và Điều chỉnh Lưu lượng
Cơ chế giãn nở nhiệt tạo ra một lực đẩy mạnh mẽ, lực này được chuyển đổi thành chuyển động Piston để trực tiếp điều chỉnh lưu lượng dòng chảy. Lực đẩy từ sáp giãn nở tác động lên Piston, nó khiến Piston di chuyển dọc theo hành trình của mình. Piston truyền lực này đến đĩa van, nó làm cho đĩa van thay đổi vị trí tương đối với cửa van. Sự thay đổi vị trí của đĩa van làm thay đổi tiết diện dòng chảy, nó từ đó điều chỉnh lưu lượng chất lỏng đi qua van, Actuator nhiệt thực hiện chức năng kiểm soát nhiệt độ tự động.
2.3. Quá trình Điều tiết (Modulating Action)
Actuator nhiệt không chỉ hoạt động ở chế độ Đóng/Mở (ON/OFF) mà còn có khả năng điều tiết (Modulate) lưu lượng, nó cho phép van thay đổi dần mức độ mở theo mức độ thay đổi của nhiệt độ. Quá trình Điều tiết này là lợi thế kỹ thuật quan trọng của Actuator sáp. Ví dụ, khi nhiệt độ chỉ tăng nhẹ trên ngưỡng kích hoạt, Actuator chỉ giãn nở một phần, nó mở van ở mức độ nhỏ để tăng điều chỉnh lưu lượng chất lỏng làm mát vừa đủ. Khi nhiệt độ tiếp tục tăng, Actuator giãn nở mạnh hơn, nó mở van hoàn toàn. Khả năng Actuator nhiệt trong van thực hiện Điều tiết giúp duy trì sự ổn định nhiệt độ tối ưu và Actuator nhiệt tránh được các dao động nhiệt độ đột ngột.
2.4. Đảm bảo Hồi vị và An toàn
Quá trình hồi vị đảm bảo van luôn trở lại trạng thái an toàn hoặc trạng thái mặc định, nó xảy ra khi nhiệt độ giảm xuống dưới điểm nóng chảy. Khi sáp nguội đi, nó co lại về trạng thái rắn và thể tích ban đầu. Lò xo hồi vị đã được nén trong quá trình chấp hành lúc này giải phóng lực, nó đóng vai trò thiết bị chấp hành đưa đĩa van và Piston trở lại vị trí nghỉ. Chu trình hoạt động khép kín này đảm bảo tính tự động hóa nhiệt liên tục và độ tin cậy của hệ thống, nó là yếu tố then chốt trong các ứng dụng an toàn như van trộn nhiệt.
3. Các Ứng Dụng Thực tiễn Nổi bật
3.1. Hệ thống HVAC (Sưởi, Thông gió và Điều hòa)
Trong hệ thống HVAC, Actuator nhiệt được ứng dụng rộng rãi trong các van điều chỉnh nhiệt độ bộ tản nhiệt (Radiator Valves), nó giúp tối ưu hóa hiệu suất năng lượng của tòa nhà. Van điều chỉnh nhiệt độ bộ tản nhiệt sử dụng Actuator sáp để tự động điều chỉnh lưu lượng nước nóng đi vào bộ tản nhiệt dựa trên nhiệt độ cảm nhận trong phòng. Lợi ích của ứng dụng này là khả năng tiết kiệm năng lượng đáng kể, nó cho phép Actuator nhiệt trong van tự động điều chỉnh nhiệt độ từng khu vực mà không cần bộ điều khiển trung tâm phức tạp.
3.2. Công nghiệp Ô tô (Van hằng nhiệt)
Actuator nhiệt đóng vai trò quan trọng trong Công nghiệp Ô tô, nó được ứng dụng trong van hằng nhiệt (Thermostat) động cơ để duy trì nhiệt độ hoạt động tối ưu. Van hằng nhiệt là một loại van kiểm soát nhiệt độ chuyển hướng, nó sử dụng cơ chế giãn nở nhiệt để mở đường cho chất lỏng làm mát đi qua bộ tản nhiệt khi nhiệt độ động cơ tăng quá mức. Mục đích của van này là đảm bảo động cơ hoạt động ở nhiệt độ hiệu quả nhất, nó đồng thời ngăn ngừa quá nhiệt và giảm thiểu hao mòn, Actuator nhiệt là một minh chứng hoàn hảo cho thiết bị chấp hành bằng nhiệt có độ tin cậy cao.

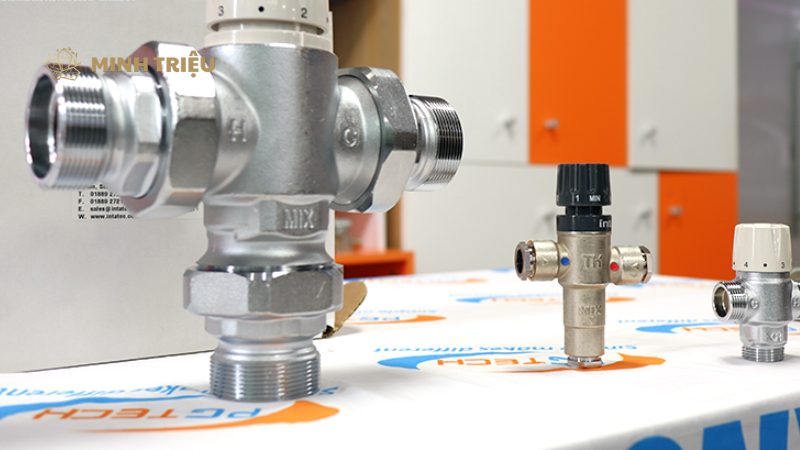

3.3. Van Trộn Nhiệt (Mixing Valves – TMV)
Van Trộn Nhiệt (Thermostatic Mixing Valves – TMV) là một ứng dụng quan trọng của Actuator nhiệt, nó đóng vai trò là thiết bị an toàn trong hệ thống nước nóng dân dụng và công nghiệp. TMV sử dụng Actuator sáp để tự động trộn nước nóng và lạnh theo tỷ lệ chính xác. Chức năng này đảm bảo nhiệt độ nước đầu ra không vượt quá mức an toàn đã cài đặt (ví dụ: 49°C), nó ngăn ngừa bỏng (Scalding), đặc biệt quan trọng trong bệnh viện và nhà ở. Actuator nhiệt trong van đảm bảo độ tin cậy tuyệt đối, vì nó hoạt động hoàn toàn cơ học và không bị ảnh hưởng bởi sự cố điện.
3.4. Hệ thống Chống cháy (Fire Suppression Systems)
Trong hệ thống Chống cháy (Fire Suppression Systems), Actuator nhiệt được sử dụng làm cơ chế kích hoạt tự động, nó đảm bảo phản ứng tức thời khi nhiệt độ môi trường vượt ngưỡng nguy hiểm. Actuator nhiệt có thể là một cầu chì nhiệt (Fusible Link) hoặc Actuator sáp được thiết kế để nhả chốt van xả khí/phun nước. Ứng dụng này đòi hỏi Actuator nhiệt phải có ngưỡng kích hoạt chính xác và độ tin cậy tối đa, nó là bằng chứng cho khả năng của thiết bị chấp hành bằng nhiệt trong các hệ thống an toàn sinh mạng.
4. Lợi ích, Thách thức và Tiềm năng Phát triển
4.1. Lợi ích vượt trội khi sử dụng Actuator nhiệt trong van
Actuator nhiệt mang lại các lợi ích vượt trội, nó củng cố vị thế của Actuator nhiệt trong các giải pháp tự động hóa nhiệt thụ động.
- Tự chủ năng lượng: Actuator nhiệt là giải pháp hoàn toàn cơ học, nó loại bỏ chi phí năng lượng điện cho việc chấp hành. Điều này đồng thời tăng độ tin cậy và khả năng hoạt động ngay cả khi mất điện.
- Độ bền và Độ tin cậy: Cấu trúc đơn giản, không sử dụng các bộ phận điện tử nhạy cảm, nó giúp van kiểm soát nhiệt độ tăng tuổi thọ và giảm đáng kể nhu cầu bảo trì.
- Chi phí ban đầu thấp: So với các van điều khiển điện tử hoặc khí nén phức tạp, Actuator nhiệt có chi phí sản xuất và lắp đặt ban đầu thấp hơn nhiều, nó là lựa chọn kinh tế cho điều chỉnh lưu lượng cơ bản.
4.2. Thách thức kỹ thuật
Mặc dù hiệu quả, Actuator nhiệt vẫn có những hạn chế cố hữu, nó đặt ra các thách thức kỹ thuật cần được giải quyết.
- Tốc độ Phản hồi: Tốc độ phản hồi vẫn là nhược điểm chính. Actuator nhiệt chậm hơn Actuator điều khiển điện, nó cần thời gian để hấp thụ và truyền nhiệt qua sáp để đạt ngưỡng kích hoạt.
- Độ chính xác tuyệt đối: Khả năng điều chỉnh lưu lượng chính xác (Fine-tuning) bị giới hạn bởi đặc tính vật lý của sáp, nó khó đạt được sự kiểm soát vị trí chính xác như các Actuator bước (Stepper Actuator) hoặc Actuator servo.
Bảng So sánh Actuator Nhiệt và Actuator Điện trong Ứng dụng Van:
| Tiêu chí | Actuator Nhiệt (Sáp) | Actuator Điện |
|---|---|---|
| Nguồn Cấp | Nhiệt độ (Tự chủ) | Điện (AC/DC) |
| Tốc độ Phản hồi | Chậm (Phụ thuộc vào truyền nhiệt) | Rất nhanh (Tức thời) |
| Độ chính xác Vị trí | Thấp/Điều tiết (Modulating) | Cao (Điều khiển vị trí chính xác) |
| Độ tin cậy Cơ học | Rất cao (Đơn giản) | Trung bình (Nhiều bộ phận chuyển động) |
| Chi phí Hệ thống | Thấp | Cao (Cần cảm biến và bộ điều khiển) |
4.3. Tiềm năng Phát triển
Tiềm năng phát triển trong tương lai của Actuator nhiệt hướng đến việc tích hợp vật liệu tiên tiến và cải thiện tốc độ phản hồi mà vẫn giữ được độ tin cậy cơ học.
- Vật liệu Hợp kim nhớ hình (SMA): Việc sử dụng vật liệu hợp kim nhớ hình (SMA) có thể tăng tốc độ phản ứng, nó cho phép Actuator nhiệt hoạt động trong dải nhiệt độ rộng hơn và đáp ứng nhanh hơn.
- Tối ưu hóa Thiết kế: Cải tiến hình học của Actuator nhiệt để tối đa hóa diện tích tiếp xúc nhiệt và giảm thời gian trễ phản ứng.
Danh sách Các Lợi ích Chính của Actuator Nhiệt trong Van:
- Tự động hóa nhiệt hoàn toàn cơ học và tự chủ năng lượng.
- Độ tin cậy và tuổi thọ vượt trội do cấu trúc đơn giản.
- Điều chỉnh lưu lượng một cách thụ động và ổn định.
5. Kết luận
Actuator nhiệt trong van kiểm soát nhiệt độ là một công nghệ cơ học thông minh, nó mang lại hiệu quả cao trong các hệ thống cần tự động hóa nhiệt đơn giản và độ tin cậy tuyệt đối. Nguyên lý hoạt động của Actuator nhiệt dựa trên cơ chế giãn nở nhiệt của Actuator sáp đã được chứng minh, nó cho phép van điều nhiệt thực hiện chức năng điều chỉnh lưu lượng một cách tự động và bền bỉ trong các ứng dụng quan trọng.
Từ hệ thống HVAC tiết kiệm năng lượng đến van trộn nhiệt đảm bảo an toàn, Actuator nhiệt khẳng định Actuator nhiệt là một thiết bị chấp hành bằng nhiệt không thể thay thế. Công nghệ này tiếp tục phát triển, nó hướng đến việc giải quyết các thách thức về tốc độ phản hồi, đồng thời giữ vững ưu thế về chi phí và độ tin cậy vượt trội của mình. Độc giả nên khám phá thêm các giải pháp thiết bị chấp hành bằng nhiệt khác trong kỷ nguyên Công nghiệp 4.0, nó giúp tối ưu hóa hệ thống vận hành của mình.
