Phân tích vòng đời sản phẩm của Actuator trong sản xuất công nghiệp
Phân tích vòng đời sản phẩm của Actuator (thiết bị chấp hành) là quá trình đánh giá toàn diện mọi giai đoạn từ khi hình thành ý tưởng thiết kế, lựa chọn kỹ thuật, vận hành thực tế cho đến khi thanh lý cuối cùng nhằm tối ưu hóa hiệu suất và giảm thiểu chi phí sở hữu. Trong hệ thống tự động hóa hiện đại, Actuator đóng vai trò là “cánh tay” chuyển đổi năng lượng thành chuyển động cơ học, do đó, việc hiểu rõ chu kỳ sống của chúng giúp doanh nghiệp kiểm soát được độ bền cơ cấu chấp hành, dự báo rủi ro dừng máy và nâng cao lợi thế cạnh tranh.
Bài viết này sẽ đi sâu vào từng giai đoạn cụ thể của vòng đời Actuator, cung cấp các phương pháp tính toán Total Cost of Ownership (TCO), chiến lược bảo trì dự báo, và các giải pháp hiện đại hóa nhằm giúp độc giả có cái nhìn chiến lược trong việc quản lý tài sản kỹ thuật tại nhà máy.
1. Giai đoạn Thiết kế và Lựa chọn: Nền tảng của Sự ổn định
Việc lựa chọn công nghệ Actuator phù hợp ngay từ giai đoạn đầu quyết định đến 70% tổng chi phí vận hành và tuổi thọ trung bình của toàn bộ hệ thống sản xuất. Các kỹ sư cần phải phân tích kỹ lưỡng các thông số về tải trọng, hành trình (stroke), tốc độ phản hồi và đặc biệt là môi trường làm việc để xác định chuẩn bảo vệ cần thiết như IP65, IP67 hoặc tiêu chuẩn chống cháy nổ ATEX. Sự sai lệch trong việc đánh giá chu kỳ làm việc (Duty Cycle) có thể dẫn đến hiện tượng quá nhiệt, gây hỏng hóc sớm cho cuộn dây điện hoặc phá hủy gioăng phớt trong các hệ thống khí nén.
Bảng 1: So sánh đặc điểm vòng đời các loại Actuator phổ biến
| Tiêu chí | Actuator Điện (Electric) | Actuator Khí nén (Pneumatic) | Actuator Thủy lực (Hydraulic) |
|---|---|---|---|
| Độ phức tạp thiết kế | Cao (Tích hợp mạch điều khiển) | Thấp (Cấu tạo cơ khí đơn giản) | Trung bình (Cần trạm nguồn) |
| Tuổi thọ dự kiến | Trung bình – Cao (Phụ thuộc Bearing) | Rất cao (Nếu khí sạch) | Cao (Chịu tải nặng tốt) |
| Hiệu suất năng lượng | Rất cao (Chỉ dùng điện khi chạy) | Thấp (Tổn thất do rò rỉ khí) | Trung bình (Tổn thất ma sát dầu) |
| Chi phí bảo trì | Thấp (Ít linh kiện mòn) | Trung bình (Thay phớt định kỳ) | Cao (Thay dầu, lọc, chống rò rỉ) |
| Tính thông minh | Sẵn sàng cho IIoT | Hạn chế (Cần thêm cảm biến) | Hạn chế |
Lựa chọn công nghệ không chỉ là chọn một thiết bị, mà là chọn một hệ sinh thái vận hành đi kèm. Đối với các ứng dụng đòi hỏi độ chính xác cực cao và tích hợp dữ liệu số, Smart Actuator sử dụng động cơ Servo là lựa chọn tối ưu mặc dù chi phí đầu tư ban đầu cao. Ngược lại, trong môi trường ẩm ướt hoặc yêu cầu lực đẩy lớn với chi phí thấp, các dòng xy lanh khí nén truyền thống vẫn giữ vững vị thế nhờ tính đơn giản trong bảo trì.
2. Giai đoạn Lắp đặt và Chạy thử: Tối ưu hóa Thông số Kỹ thuật

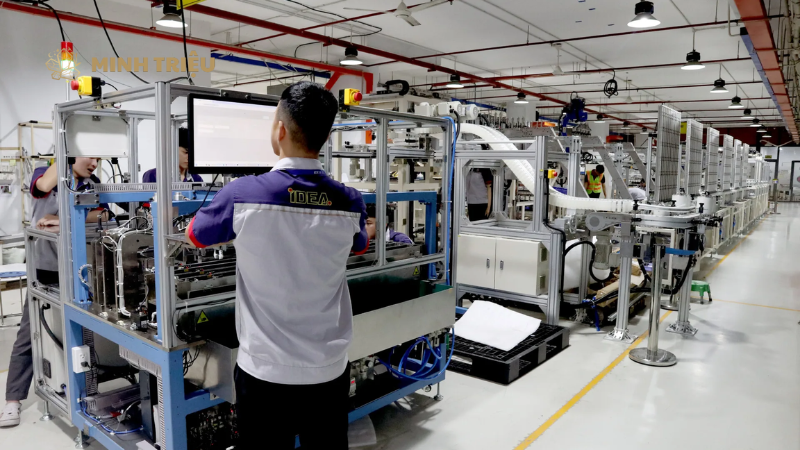

Quá trình lắp đặt và chạy thử (Commissioning) là bước đệm quan trọng để đảm bảo Actuator vận hành đúng với các thông số thiết kế ban đầu và tránh các hư hại cơ học không đáng có. Một thiết bị chấp hành dù cao cấp đến đâu cũng sẽ nhanh chóng xuống cấp nếu xảy ra hiện tượng lệch tâm (misalignment) hoặc lắp đặt tại vị trí có rung động quá mức mà không có biện pháp giảm chấn. Việc cấu hình chính xác các ngưỡng giới hạn (Limit switches) và hiệu chỉnh thông số Driver giúp ngăn chặn việc va đập cơ khí ở cuối hành trình, từ đó bảo vệ cấu trúc bên trong của thiết bị.
- Kiểm tra độ đồng tâm: Đảm bảo trục của Actuator thẳng hàng với tải trọng để tránh lực ngang (side load).
- Thiết lập Ramp-up/Ramp-down: Điều chỉnh gia tốc và giảm tốc để tránh hiện tượng sốc thủy lực hoặc sốc cơ khí.
- Kiểm tra độ kín: Đối với hệ thống khí và thủy lực, việc đảm bảo không có rò rỉ tại các đầu nối là yếu tố tiên quyết cho hiệu suất năng lượng.
- Cấu hình truyền thông: Thiết lập địa chỉ và tốc độ truyền dữ liệu trên các chuẩn như Modbus RTU hoặc Profinet để sẵn sàng cho việc giám sát tập trung.
3. Giai đoạn Vận hành và Bảo trì: Duy trì Hiệu suất Đỉnh cao

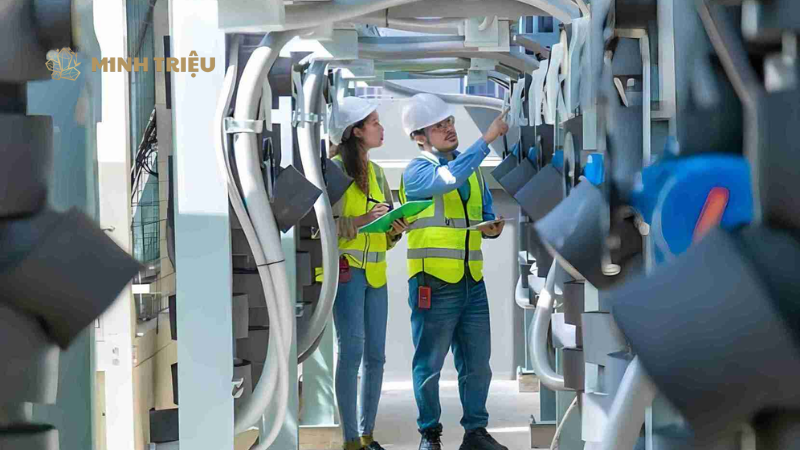

Chiến lược vận hành và bảo trì hiện đại đã chuyển dịch từ “sửa chữa khi hỏng” sang bảo trì dự báo (Predictive Maintenance) dựa trên dữ liệu thời gian thực từ các cảm biến IIoT. Trong suốt giai đoạn này, Actuator phải đối mặt với các tác nhân gây mòn như ma sát, bụi bẩn và nhiệt độ môi trường. Việc theo dõi liên tục dòng điện tiêu thụ, nhiệt độ vỏ động cơ và biên độ rung động cho phép hệ thống quản lý tài sản phát hiện sớm các dấu hiệu bất thường trước khi xảy ra sự cố dừng máy ngoài ý muốn.
- Bôi trơn định kỳ: Sử dụng đúng loại mỡ chuyên dụng cho vitme bi (ball screw) hoặc bánh răng để giảm ma sát và nhiệt lượng.
- Kiểm tra chất lượng nguồn năng lượng: Đảm bảo khí nén khô và sạch (đạt chuẩn ISO 8573-1) hoặc nguồn điện ổn định, không nhiễu.
- Vệ sinh bộ phận tản nhiệt: Tránh để bụi bẩn bám dày trên cánh tản nhiệt của động cơ Actuator điện gây giảm tuổi thọ cách điện.
- Cập nhật Firmware: Đối với các dòng Smart Actuator, việc cập nhật phần mềm giúp sửa lỗi vận hành và tối ưu hóa thuật toán điều khiển.
Sự xuất hiện của IIoT đã biến Actuator từ một linh kiện “câm” thành một thiết bị có khả năng tự chẩn đoán. Các thông tin về số chu kỳ đã thực hiện (Cycle count) và quãng đường di chuyển tích lũy (Travel distance) là những chỉ số vàng để lập kế hoạch thay thế vật tư tiêu hao một cách chủ động, giúp doanh nghiệp tiết kiệm đáng kể chi phí nhân công và giảm thiểu tồn kho phụ tùng không cần thiết.
4. Giai đoạn Nâng cấp và Tối ưu hóa: Hiện đại hóa Hệ thống
Việc nâng cấp (Retrofitting) các cơ cấu chấp hành cũ bằng công nghệ mới là giải pháp kinh tế hiệu quả để cải thiện năng suất mà không cần thay đổi toàn bộ dây chuyền sản xuất. Khi các Actuator thế hệ cũ không còn đáp ứng được yêu cầu về độ chính xác hoặc tiêu tốn quá nhiều năng lượng, việc tích hợp các bộ điều khiển thông minh hoặc chuyển đổi từ khí nén sang điện có thể giúp giảm tới 40-60% chi phí điện năng. Đây cũng là thời điểm doanh nghiệp đánh giá lại toàn bộ quy trình để áp dụng các giải pháp thiết bị chấp hành công nghiệp tiên tiến hơn.
Bảng 2: Phân tích lợi ích khi nâng cấp từ Actuator truyền thống lên Smart Actuator
| Thông số | Actuator Truyền thống | Smart Actuator (Nâng cấp) | Lợi ích kinh tế |
|---|---|---|---|
| Kiểm soát vị trí | Chỉ có 2 điểm (On/Off) | Đa điểm, chính xác micrometer | Tăng linh hoạt sản xuất |
| Khả năng thu thập dữ liệu | Không có | Liên tục (Dòng điện, Nhiệt, Vị trí) | Giảm 30% chi phí bảo trì |
| Thời gian thiết lập | Thủ công, tốn thời gian | Tự động thông qua phần mềm | Giảm thời gian Change-over |
| Tiêu thụ năng lượng | Cao (Do thất thoát và ma sát) | Tối ưu hóa theo tải trọng thực tế | Tiết kiệm tiền điện hàng năm |
5. Phân tích Chi phí Vòng đời (Life Cycle Costing – LCC)
Việc hiểu rõ cấu trúc chi phí từ lúc mua sắm đến khi thanh lý giúp doanh nghiệp đưa ra các quyết định đầu tư thông minh thay vì chỉ tập trung vào giá mua ban đầu. Thông thường, giá mua một Actuator chỉ chiếm khoảng 15-25% tổng chi phí trong suốt vòng đời của nó; phần lớn chi phí còn lại nằm ở tiêu thụ năng lượng, công tác bảo trì và đặc biệt là tổn thất do dừng máy (downtime). Phương pháp tính toán Total Cost of Ownership (TCO) giúp các nhà quản lý tài chính nhìn thấy “phần chìm của tảng băng trôi”, từ đó ưu tiên các thiết bị có hiệu suất năng lượng cao và khả năng chẩn đoán thông minh.
Bảng 3: Cơ cấu chi phí chi tiết trong vòng đời 10 năm của Actuator
| Hạng mục chi phí | Tỷ lệ ước tính (%) | Đặc điểm |
|---|---|---|
| Mua sắm ban đầu (CAPEX) | 20% | Giá thiết bị, phụ kiện, thuế. |
| Lắp đặt & Chạy thử | 10% | Nhân công, thiết kế gá đặt, lập trình PLC. |
| Năng lượng vận hành | 35% | Điện năng tiêu thụ (trực tiếp hoặc qua máy nén khí). |
| Bảo trì & Phụ tùng | 15% | Thay thế phớt, bôi trơn, kiểm tra định kỳ. |
| Chi phí dừng máy (Downtime) | 20% | Thiệt hại sản lượng khi thiết bị hỏng đột ngột. |
Để giảm thiểu LCC, các doanh nghiệp nên áp dụng chiến lược mua sắm dựa trên giá trị. Ví dụ, một Actuator điện tích hợp sẵn biến tần có thể có giá cao gấp đôi một xy lanh khí nén, nhưng nhờ khả năng tiết kiệm 70% năng lượng và giảm 50% chi phí bảo trì, điểm hòa vốn có thể đạt được chỉ sau 18-24 tháng vận hành liên tục.
6. Giai đoạn Kết thúc Vòng đời: Tái chế và Trách nhiệm Môi trường

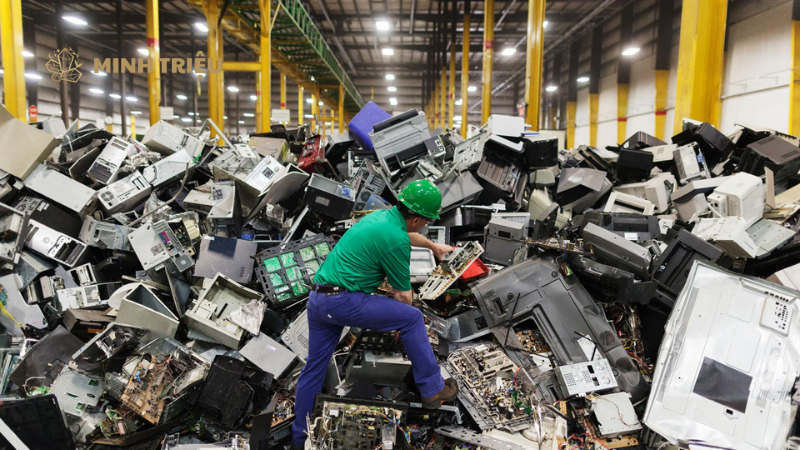

Khi một Actuator đạt đến giới hạn mỏi cơ khí hoặc trở nên lỗi thời về mặt công nghệ, quy trình thanh lý cần được thực hiện một cách khoa học để thu hồi giá trị vật liệu và tuân thủ các quy định về môi trường. Các bộ phận như nhôm, thép không gỉ và đồng trong cuộn dây động cơ có giá trị tái chế cao, trong khi các bảng mạch điện tử chứa kim loại nặng cần được xử lý theo quy trình rác thải công nghiệp nguy hại. Việc thực hiện mô hình Kinh tế tuần hoàn (Circular Economy) trong quản lý thiết bị công nghiệp không chỉ giúp bảo vệ môi trường mà còn nâng cao hình ảnh thương hiệu bền vững của doanh nghiệp.
- Tái sản xuất (Remanufacturing): Gửi thiết bị về nhà sản xuất để thay thế các linh kiện cốt lõi, giúp khôi phục hiệu suất như mới với chi phí thấp hơn mua mới 40%.
- Tận dụng phụ tùng (Cannibalization): Giữ lại các bộ phận còn tốt (vỏ, trục, cảm biến) để làm linh kiện dự phòng cho các hệ thống tương tự đang hoạt động.
- Thanh lý tái chế: Phân loại vật liệu theo kim loại, nhựa và điện tử để bán cho các đơn vị xử lý chuyên nghiệp.
- Nâng cấp mô-đun: Thay thế bộ điều khiển (Controller) cũ bằng bộ điều khiển mới tương thích với giao thức mạng hiện đại trong khi giữ nguyên phần thân cơ khí.
7. Các khái niệm liên quan và Từ khóa cốt lõi
Để tối ưu hóa sự hiểu biết về hệ thống này, người vận hành cần nắm vững các thuật ngữ chuyên môn và các mối liên hệ giữa chúng. Dưới đây là bảng tổng hợp các khái niệm kỹ thuật quan trọng liên quan trực tiếp đến hiệu suất vòng đời của Actuator.
Bảng 4: Thuật ngữ và Từ khóa kỹ thuật liên quan
| Từ khóa / Khái niệm | Ý nghĩa trong vòng đời | Liên quan đến |
|---|---|---|
| Hành trình (Stroke Length) | Khoảng cách di chuyển tối đa của trục. | Độ mòn cơ khí |
| Lực đẩy/Mô-men xoắn | Khả năng chịu tải của thiết bị. | Tuổi thọ ổ bi |
| Cấp bảo vệ IP (Ingress Protection) | Khả năng chống bụi và nước. | Độ bền môi trường |
| Chu kỳ làm việc (Duty Cycle) | Tỷ lệ thời gian chạy trên thời gian nghỉ. | Quản lý nhiệt độ |
| Độ chính xác lặp (Repeatability) | Khả năng quay lại vị trí cũ sau nhiều lần. | Chất lượng sản phẩm |
| Giao thức IO-Link | Chuẩn truyền thông số cho cảm biến/actuator. | Giám sát tình trạng |
8. Quản lý rủi ro và Dự báo hỏng hóc
Sự ổn định của dây chuyền sản xuất phụ thuộc vào khả năng dự đoán các điểm yếu trong cấu trúc của Actuator trước khi chúng dẫn đến thảm họa dừng máy. Các kỹ sư thường sử dụng phương pháp FMEA (Failure Mode and Effects Analysis) để xác định các chế độ hỏng hóc tiềm ẩn như mỏi kim loại, hỏng cách điện cuộn dây hoặc lão hóa chất đàn hồi. Việc thiết lập một hệ thống cảnh báo sớm dựa trên ngưỡng (Threshold-based alerting) giúp đội ngũ bảo trì có mặt đúng lúc, đúng chỗ.
- Tiếng ồn lạ (Rít, lọc cọc): Thường liên quan đến sự xuống cấp của ổ bi hoặc vitme.
- Nhiệt độ tăng bất thường: Dấu hiệu của việc quá tải hoặc thiếu chất bôi trơn.
- Tốc độ phản hồi chậm: Đối với hệ thống khí nén, đây có thể là dấu hiệu rò rỉ khí hoặc tắc nghẽn bộ lọc.
- Sai lệch vị trí tăng dần: Chỉ ra sự mòn của bộ truyền động hoặc lỏng lẻo trong kết cấu cơ khí.
9. Tương lai của Actuator trong Kỷ nguyên Công nghiệp 4.0
Xu hướng phát triển của thiết bị chấp hành đang dịch chuyển mạnh mẽ hướng tới sự tự chủ và khả năng tương tác cao hơn. Các thế hệ Actuator thông minh tương lai sẽ tích hợp sẵn các thuật toán AI (Trí tuệ nhân tạo) để tự điều chỉnh thông số vận hành nhằm bù đắp cho sự mài mòn tự nhiên, kéo dài vòng đời hữu dụng thêm 20-30%. Sự kết hợp giữa công nghệ vật liệu mới (như polymer tự phục hồi) và hệ sinh thái dữ liệu đám mây sẽ biến mỗi Actuator thành một thực thể số (Digital Twin) hoạt động song song với thiết bị vật lý.
Việc đầu tư vào các dòng Actuator hỗ trợ kết nối không dây và phân tích dữ liệu tại biên (Edge Computing) sẽ giúp doanh nghiệp không chỉ đạt được hiệu suất vận hành tối ưu mà còn sẵn sàng cho các thay đổi công nghệ trong thập kỷ tới. Vòng đời sản phẩm không còn là một đường thẳng dẫn đến bãi rác, mà là một vòng lặp liên tục của sự cải tiến, tối ưu và tái sinh năng lượng.
10. Kết luận
Quản lý vòng đời actuator có thể được xem như một nghệ thuật cân bằng tinh tế giữa yêu cầu kỹ thuật chính xác và các nguyên tắc của kinh tế học công nghiệp. Không chỉ dừng lại ở việc lựa chọn thiết bị phù hợp, quá trình này đòi hỏi doanh nghiệp phải tiếp cận một cách toàn diện ngay từ giai đoạn thiết kế hệ thống, bao gồm việc xác định đúng tải trọng, chu kỳ làm việc, điều kiện môi trường và mức độ chính xác cần thiết.
Khi các thông số này được tính toán hợp lý, actuator sẽ hoạt động trong vùng tối ưu, từ đó giảm hao mòn cơ học và kéo dài tuổi thọ thiết bị. Bên cạnh đó, việc triển khai các chiến lược bảo trì dự báo dựa trên dữ liệu cảm biến, lịch sử vận hành và phân tích tình trạng giúp doanh nghiệp chủ động phát hiện sớm các dấu hiệu xuống cấp, hạn chế tối đa rủi ro hỏng hóc đột ngột và thời gian dừng máy ngoài kế hoạch.
