Actuator Tịnh Tiến và Quay: Phân Loại Thiết Bị Chấp Hành Theo Chuyển Động Chuẩn Xác Trong Công Nghiệp
Thiết bị chấp hành (Actuator) đóng vai trò tối quan trọng trong các hệ thống tự động hóa, chuyển đổi tín hiệu điện hoặc áp suất thành chuyển động cơ học vật lý cần thiết để vận hành máy móc. Actuator là cầu nối không thể thiếu, giúp hệ thống điều khiển thực thi mệnh lệnh lên môi trường vật chất. Sự lựa chọn Actuator ảnh hưởng trực tiếp đến hiệu suất, độ chính xác, và chi phí vận hành của toàn bộ dây chuyền sản xuất công nghiệp hiện đại.
Bài viết này cung cấp cái nhìn toàn diện và phân tích chuyên sâu hai phương thức chuyển động cốt lõi của Actuator là Tịnh tiến (Linear Actuator) và Quay (Rotary Actuator). Việc nắm vững cách phân loại Actuator theo chuyển động giúp kỹ sư tối ưu hóa thiết kế hệ thống, đảm bảo quy trình sản xuất diễn ra chuẩn xác và hiệu quả cao nhất.
1. Actuator Tịnh tiến (Linear Actuator)
1.1. Định nghĩa và Đặc điểm
Actuator tịnh tiến thực hiện nhiệm vụ chuyển đổi năng lượng đầu vào thành chuyển động thẳng dứt khoát dọc theo một trục cố định, thường được gọi là hành trình (stroke). Loại Actuator tịnh tiến này được thiết kế để thực hiện các chức năng cơ bản như đẩy, kéo, nâng, hạ, hay kẹp giữ các vật thể trong môi trường sản xuất. Đặc điểm nổi bật của chuyển động tịnh tiến là đơn giản về mặt cơ học khi thực hiện hành động đóng/mở (ví dụ: van chặn) hoặc định vị tải trọng tại các vị trí xác định trên một đường thẳng (ví dụ: bàn máy CNC).

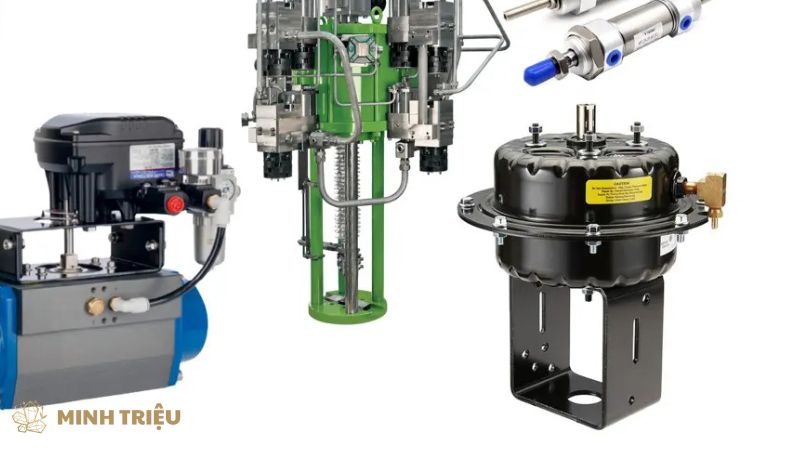

1.2. Phân loại theo nguồn năng lượng và Nguyên lý hoạt động
1.2.1. Actuator Tịnh tiến Khí nén (Pneumatic Linear Actuator)
Actuator tịnh tiến khí nén sử dụng áp suất khí nén được bơm vào buồng xi lanh, truyền lực lên piston để tạo ra lực đẩy và kéo tức thời. Cấu tạo cơ bản của thiết bị chấp hành này bao gồm Piston, Xi lanh, và các Cửa khí (ports) để điều khiển hướng di chuyển.
Nguyên lý hoạt động Actuator khí nén dựa trên sự chênh lệch áp suất, cho phép đạt được tốc độ cao và lực lớn tương đối với kích thước. Tuy nhiên, loại Actuator này thường có độ chính xác vị trí thấp hơn do tính chất nén được của khí, đòi hỏi phải tích hợp thêm các cảm biến vị trí (encoders) nếu cần định vị chính xác.
1.2.2. Actuator Tịnh tiến Thủy lực (Hydraulic Linear Actuator)
Actuator tịnh tiến thủy lực sở hữu khả năng sinh lực vượt trội, thông qua việc áp dụng nguyên tắc dùng chất lỏng không nén được (thường là dầu) để truyền tải áp suất. Thiết bị chấp hành này phù hợp cho các ứng dụng chịu tải nặng và môi trường khắc nghiệt, như máy ép, thiết bị xây dựng, hoặc các cơ cấu nâng hạ khổng lồ trong ngành khai khoáng.
Ưu điểm Actuator thủy lực nằm ở khả năng duy trì lực nén ổn định trong thời gian dài và hoạt động mạnh mẽ không giới hạn. Nhược điểm của hệ thống này liên quan đến tính phức tạp của hệ thống bơm, nguy cơ rò rỉ dầu (oil leakage), và chi phí bảo trì cao do yêu cầu về độ sạch của chất lỏng.
1.2.3. Actuator Tịnh tiến Điện (Electric Linear Actuator)
Actuator tịnh tiến điện đại diện cho sự kết hợp tinh tế giữa động cơ điện (DC hoặc AC) và cơ cấu truyền động chuyển đổi (thường là trục vít me và đai ốc). Động cơ cung cấp mô-men xoắn quay, sau đó được chuyển hóa thành lực tịnh tiến nhờ cơ cấu vít me (bao gồm vít me bi – ball screw hoặc vít me chì – lead screw). Actuator tịnh tiến điện mang lại độ chính xác cao (định vị lặp lại) nhờ khả năng kiểm soát tốc độ và vị trí thông qua các hệ thống điều khiển vòng kín (Servo/Stepper).
Ưu điểm Actuator điện bao gồm điều khiển dễ dàng bằng tín hiệu điện tử, tiết kiệm năng lượng, và thân thiện môi trường do không sử dụng chất lỏng hoặc khí nén. Tuy nhiên, lực giới hạn của chúng thường thấp hơn đáng kể so với các giải pháp thủy lực, và chi phí đầu tư ban đầu có xu hướng cao hơn.
2. Actuator Quay (Rotary Actuator)
2.1. Định nghĩa và Đặc điểm
Actuator quay đảm nhận chức năng tạo ra mô-men xoắn (torque), dẫn đến chuyển động xoay (rotation) theo một góc cụ thể (ví dụ: 90° để đóng/mở van) hoặc theo chu kỳ liên tục (ví dụ: cánh tay robot, máy trộn). Loại thiết bị chấp hành này được thiết kế để kiểm soát các cơ cấu quay, như van bi (ball valve), van bướm (butterfly valve), hoặc các khớp nối trong hệ thống cơ điện tử. Chuyển động quay của Actuator cần phải được kiểm soát chặt chẽ về góc quay và tốc độ để đảm bảo sự đồng bộ trong quy trình tự động.
2.2. Phân loại theo nguồn năng lượng và Nguyên lý hoạt động
2.2.1. Actuator Quay Khí nén/Thủy lực (Pneumatic/Hydraulic Rotary Actuator)
Actuator quay khí nén và thủy lực chuyển hóa lực tịnh tiến của piston ban đầu thành chuyển động quay, thường thông qua hai cơ cấu chuyển đổi chính:

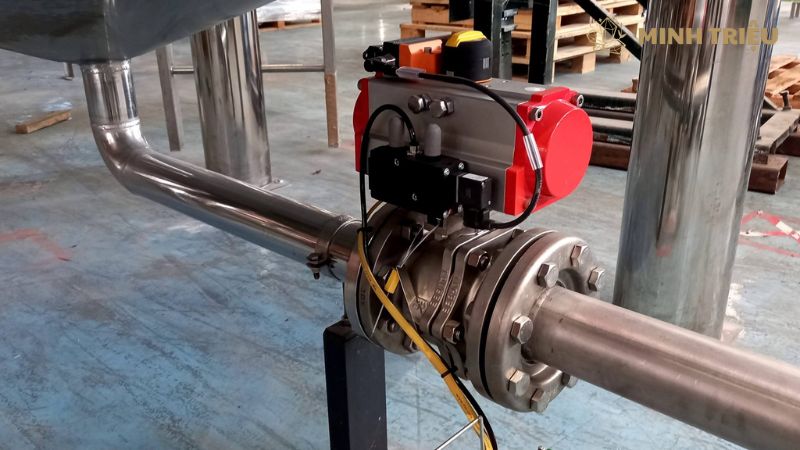

- Cơ cấu Thanh răng – Bánh răng (Rack-and-Pinion): Piston di chuyển tịnh tiến, đẩy thanh răng (rack) khiến bánh răng (pinion) xoay. Đây là Actuator quay phổ biến nhất cho van công nghiệp, thường giới hạn ở 90° hoặc 180°.
- Cơ cấu Cánh quạt (Vane Type): Áp suất chất lỏng/khí trực tiếp tác động lên một hoặc nhiều cánh quạt bên trong buồng chứa, tạo ra mô-men xoắn quay trục. Loại này cung cấp chuyển động quay mượt mà, nhưng lực xoắn thường nhỏ hơn loại thanh răng – bánh răng.
Actuator quay dùng áp suất mang lại độ bền cơ học cao và khả năng chống cháy nổ tốt, là lựa chọn hàng đầu trong các môi trường nguy hiểm (ví dụ: ngành dầu khí, hóa chất).
2.2.2. Actuator Quay Điện (Electric Rotary Actuator)
Actuator quay điện cung cấp giải pháp linh hoạt và chính xác cho việc điều khiển góc và tốc độ, sử dụng các loại động cơ điện khác nhau. Loại thiết bị chấp hành này được sử dụng rộng rãi trong robot, hệ thống định vị chính xác, và các ứng dụng đòi hỏi khả năng phản hồi nhanh chóng. Các loại động cơ chính bao gồm:
- Động cơ DC/AC: Cung cấp mô-men xoắn cơ bản để xoay van hoặc cơ cấu đơn giản.
- Động cơ Bước (Stepper Motor): Thực hiện chuyển động theo các bước góc cố định, đảm bảo độ chính xác cao trong việc định vị vị trí.
- Động cơ Servo (Servo Motor): Được tích hợp với bộ mã hóa (encoder) và hệ thống phản hồi vòng kín, cung cấp khả năng kiểm soát tốc độ và vị trí góc tuyệt đối với mô-men xoắn mạnh mẽ.
Ưu điểm Actuator điện nổi trội là kiểm soát chính xác, tích hợp dễ dàng với PLC/máy tính, và dễ dàng lập trình các hồ sơ chuyển động phức tạp.
3. Bảng So sánh và Phân tích Năng lượng
Việc phân loại Actuator theo chuyển động chỉ là bước đầu tiên; kỹ sư cần so sánh sâu hơn về nguồn năng lượng vận hành để đưa ra quyết định tối ưu. Sự khác biệt về lực, tốc độ, độ chính xác, và chi phí giữa ba nguồn năng lượng chính (Khí nén, Thủy lực, Điện) ảnh hưởng trực tiếp đến hiệu quả và tuổi thọ của thiết bị chấp hành.
3.1. So sánh Actuator Tịnh tiến và Actuator Quay
| Tiêu chí | Actuator Tịnh tiến (Linear) | Actuator Quay (Rotary) |
|---|---|---|
| Loại chuyển động | Chuyển động thẳng (Đẩy, Kéo, Nâng, Hạ) | Chuyển động góc/Vòng tròn (Xoay, Mở/Đóng theo góc) |
| Thông số đo lường | Lực (N, kg) và Hành trình (mm, inch) | Mô-men xoắn (Nm, lb-ft) và Góc quay (độ) |
| Điều khiển van | Van cổng (Gate Valves), Van chặn (Globe Valves) | Van bi (Ball Valves), Van bướm (Butterfly Valves) |
| Cơ cấu truyền động | Piston, Vít me, Đai ốc | Thanh răng – Bánh răng, Cánh quạt, Trục quay |
| Ứng dụng điển hình | Nâng hạ băng tải, Kẹp phôi, Định vị trục Z trên máy phay | Xoay cánh tay robot, Mở/đóng van công suất lớn 90° |
3.2. So sánh chuyên sâu về Nguồn năng lượng
| Nguồn năng lượng | Lực/Mô-men xoắn | Độ chính xác vị trí | Tốc độ phản hồi | Chi phí vận hành | Môi trường ưu tiên |
|---|---|---|---|---|---|
| Khí nén | Cao (Tốt) | Thấp (Kém) | Rất nhanh | Thấp | Môi trường sạch, tốc độ cao |
| Thủy lực | Cực cao (Tuyệt vời) | Trung bình | Trung bình/Nhanh | Rất cao | Tải trọng cực nặng, môi trường bẩn/khắc nghiệt |
| Điện (Servo/Stepper) | Trung bình/Cao | Rất cao (Tuyệt vời) | Rất nhanh | Trung bình | Cần định vị chính xác, robot, máy CNC |
3.3. Ứng dụng thực tế Actuator theo ngành công nghiệp
Các thiết bị chấp hành này được ứng dụng rộng rãi trên mọi lĩnh vực sản xuất:
Actuator Tịnh tiến:
- Ngành Ô tô: Actuator điện điều chỉnh vị trí ghế ngồi, nâng hạ cửa sổ, và kiểm soát van tiết lưu (throttle).
- Ngành Y tế: Actuator điện/thủy lực được dùng trong bàn mổ tự động, giường bệnh điều chỉnh độ cao, và cơ cấu định vị trong các máy quét y tế (MRI, CT).
- Sản xuất: Actuator khí nén thực hiện chức năng bộ gắp/đặt (pick-and-place) và đẩy sản phẩm ra khỏi băng tải.
Actuator Quay:
- Ngành Dầu khí & Hóa chất: Actuator thủy lực/khí nén đảm bảo việc mở/đóng các van đường ống lớn, kiểm soát lưu lượng chất lỏng trong môi trường dễ cháy nổ.
- Ngành Robot học: Actuator quay điện (Servo) là thành phần cốt lõi tạo nên các khớp xoay chính xác của cánh tay robot công nghiệp.
- Ngành Chế biến Thực phẩm: Actuator quay điều khiển van trộn, van định lượng, và các cơ cấu xoay trong máy đóng gói bao bì.
4. Lựa chọn Actuator Phù hợp cho Ứng dụng
Việc lựa chọn Actuator phù hợp yêu cầu kỹ sư thực hiện quy trình phân tích nhu cầu kỹ thuật một cách bài bản, bắt đầu từ yêu cầu chuyển động của tải trọng. Quá trình này gồm có các bước phân tích sâu sắc sau:
Xác định Yêu cầu Chuyển động và Kích thước Cơ bản:
- Tính chất: Thiết bị chấp hành cần chuyển động Tịnh tiến hay Quay
- Kích thước: Hành trình (stroke) tối đa của Actuator tịnh tiến là bao nhiêu? Góc quay tối đa (ví dụ: 90°, 180°, hoặc 360° liên tục) của Actuator quay là bao nhiêu?
- Kiểu lắp đặt: Actuator có cần tự khóa (self-locking) khi mất điện/áp suất không? (Actuator điện vít me thường có tính năng này).
Phân tích Yêu cầu Tải trọng và Mô-men xoắn:
- Lực/Mô-men xoắn: Actuator cần bao nhiêu lực (N) hoặc mô-men xoắn (Nm) tối đa để khởi động, vận hành, và dừng tải trọng?
- Đỉnh tải: Mức tải trọng tức thời (peak load) có vượt quá khả năng chịu đựng của Actuator không? Nếu tải trọng cực lớn, giải pháp thủy lực là lựa chọn bắt buộc.
- Hệ số an toàn: Luôn áp dụng hệ số an toàn (thường là 1.5 đến 2.0) khi tính toán lực/mô-men xoắn.
Đánh giá Độ chính xác và Tốc độ Vận hành:
- Độ chính xác vị trí: Ứng dụng có cần độ chính xác định vị cao (ví dụ: ± 0.01 mm) không? Nếu có, Actuator tịnh tiến điện (với vít me bi và động cơ Servo) là giải pháp tối ưu.
- Tốc độ: Tốc độ phản ứng có cần cực nhanh (ví dụ: mili giây) không? Actuator khí nén có ưu thế về tốc độ trong các ứng dụng đóng/mở đơn giản.
- Tải trọng lặp lại: Actuator có phải vận hành liên tục 24/7 không? Độ bền (Cycle Life) của thiết bị chấp hành cần được xem xét kỹ lưỡng.
Xem xét Môi trường và Chi phí:
- Môi trường: Nhiệt độ, độ ẩm, bụi bẩn, hay nguy cơ cháy nổ? Actuator khí nén/thủy lực thường được ưu tiên trong các môi trường nguy hiểm hoặc khắc nghiệt do cấu tạo đơn giản và không có tia lửa điện.
- Chi phí: So sánh chi phí đầu tư ban đầu (Actuator, bơm, van, cáp…) với chi phí vận hành và bảo trì (điện năng, khí nén, dầu thủy lực). Actuator điện có chi phí vận hành thấp hơn về lâu dài.
5. Kết luận
Việc phân loại Actuator theo chuyển động là bước nền tảng, cho phép kỹ sư lựa chọn thiết bị chấp hành phù hợp với yêu cầu cơ học của ứng dụng. Actuator tịnh tiến giải quyết nhu cầu về chuyển động thẳng, trong khi Actuator quay đảm bảo các thao tác xoay và điều khiển góc. Cả hai loại Actuator này đóng vai trò không thể thiếu, quyết định đến tính năng, độ ổn định và hiệu quả của máy móc trong kỷ nguyên tự động hóa công nghiệp 4.0. Việc kết hợp hiểu biết về chuyển động và nguồn năng lượng (Khí nén, Thủy lực, Điện) giúp kỹ sư tối ưu hóa hiệu suất và chi phí đầu tư.
