Khái niệm Cơ bản về Actuator: Thiết bị Chấp hành Định hình Kỷ nguyên Tự động hóa Công nghiệp

Tại sao Actuator đóng vai trò thiết yếu trong Công nghiệp 4.0 và 5.0? Actuator đảm nhận vai trò cầu nối giữa thế giới số và thế giới vật lý (máy móc, thiết bị), là yếu tố quyết định cho mọi hoạt động Tự động hóa chính xác và thời gian thực. Actuator cho phép các hệ thống điều khiển thực thi các lệnh đã được tính toán bằng cách điều chỉnh vị trí, tốc độ, hoặc lực của một bộ phận cơ khí theo yêu cầu. Bài viết này sẽ trình bày một cái nhìn toàn diện và chuyên sâu về Khái niệm cơ bản về Actuator, bao gồm Phân loại Actuator theo nguyên lý năng lượng, phân tích chi tiết cấu tạo cơ bản của chúng.

1. Khái niệm và Phân loại Actuator Cơ bản theo Nguồn Năng lượng

Actuator (Thiết bị chấp hành) là thành phần cơ điện tử cốt lõi cung cấp lực hoặc chuyển động vật lý từ tín hiệu điều khiển điện tử trong mọi hệ thống Tự động hóa hiện đại, đóng vai trò là cánh tay nối dài của bộ não điều khiển. Actuator thực hiện chức năng chuyển đổi năng lượng đầu vào từ nhiều nguồn khác nhau (như điện, áp suất khí nén, hoặc áp suất thủy lực) thành hành động cơ học hữu ích (ví dụ: chuyển động thẳng, chuyển động quay, hoặc đóng/mở van), giúp máy móc tương tác với môi trường vật lý một cách chính xác và kịp thời.

Sự phát triển của Actuator có ý nghĩa sống còn đối với khả năng Điều khiển chuyển động và vận hành của robot, máy công cụ, và các cơ cấu tự động khác, quyết định hiệu suất và độ tin cậy tổng thể của dây chuyền sản xuất công nghiệp.

1.1. Actuator Điện (Electric Actuator)

Actuator Điện biến đổi năng lượng điện thành năng lượng cơ học thông qua động cơ điện (motor – thường là động cơ AC/DC hoặc Servo Actuator) và cơ chế truyền động, cung cấp Điều khiển chuyển động chính xác và Độ chính xác vị trí cao nhất trong các loại Actuator. Nguyên lý hoạt động của Actuator Điện dựa trên lực điện từ được tạo ra trong cuộn dây, khiến rotor quay và thông qua vít me bi hoặc bánh răng để tạo ra chuyển động thẳng hoặc quay.

Actuator Điện đại diện cho Tương lai của Actuator công suất lớn và Điều khiển chuyển động thông minh vì chúng dễ dàng giao tiếp với các hệ thống số. Actuator Điện có Độ chính xác vị trí tuyệt vời, với khả năng lặp lại ở cấp độ micromet khi được trang bị Bộ Phản hồi độ phân giải cao (Encoder), dễ dàng tích hợp với hệ thống điều khiển PLC/DCS, và là giải pháp sạch (không rò rỉ chất lỏng). Khả năng Điều khiển chuyển động đa tốc độ và đa vị trí thông qua các thuật toán điều khiển phức tạp cho phép Actuator Điện thực hiện các quỹ đạo chuyển động mượt mà và phức tạp.

Actuator Điện thích hợp cho các ứng dụng Điều khiển chuyển động phức tạp như Servo Actuator trong robot hàn, van điều khiển lưu lượng (control valves) trong các hệ thống HVAC, robot cộng tác (Cobots) yêu cầu Độ chính xác vị trí và độ an toàn cao, và máy công cụ CNC. Việc tích hợp motor, Bộ Phản hồi, và bộ điều khiển thành một đơn vị nhỏ gọn đang là xu hướng chủ đạo của Actuator Điện.

1.2. Actuator Khí nén (Pneumatic Actuator)

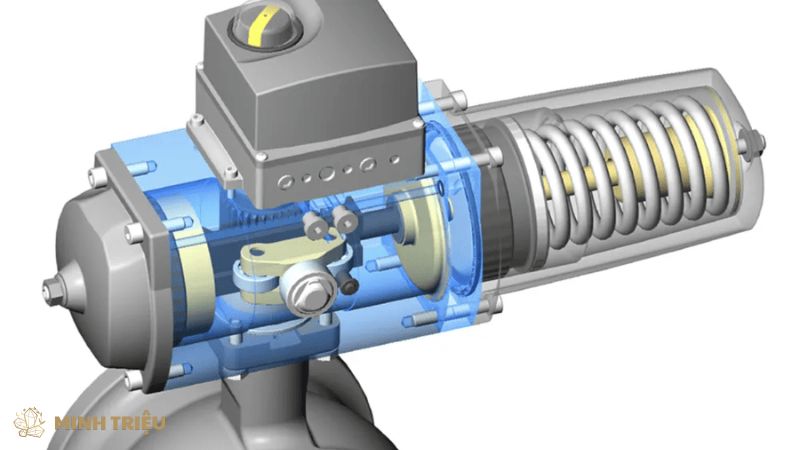

Actuator Khí nén sử dụng áp suất khí nén để tạo ra chuyển động thẳng (xi lanh piston) hoặc quay (bộ quay cánh quạt), thường hoạt động theo nguyên tắc ON/OFF đơn giản và cung cấp lực đẩy nhanh chóng. Nguyên lý hoạt động của Actuator Khí nén dựa trên sự chênh lệch áp suất giữa hai khoang của xi lanh, đẩy piston di chuyển và tạo ra lực. Hệ thống khí nén bao gồm máy nén, bộ lọc, bộ điều áp, và Van Điều khiển điện từ để điều phối luồng khí.

Actuator Khí nén có tốc độ phản ứng nhanh, độ bền cao, và chi phí bảo trì thấp do cấu tạo cơ khí đơn giản, trở thành lựa chọn kinh tế cho các thao tác lặp lại cường độ cao. Actuator Khí nén đặc biệt an toàn trong môi trường dễ cháy nổ vì chúng không sử dụng điện áp cao mà chỉ dựa vào áp suất khí, loại bỏ nguy cơ cháy nổ do tia lửa điện.

Tuy nhiên, Actuator Khí nén có Độ chính xác vị trí thấp hơn so với Actuator Điện do tính nén được của khí, dẫn đến độ cứng vững (Stiffness) kém. Actuator Khí nén được ứng dụng rộng rãi trong Đóng/mở van cơ bản, cơ cấu kẹp, và nâng hạ tải trọng nhẹ trong các dây chuyền đóng gói, chế biến thực phẩm vì tính sạch sẽ và khả năng chống nước cao.

1.3. Actuator Thủy lực (Hydraulic Actuator)

Actuator Thủy lực vận hành dựa trên áp suất chất lỏng (dầu thủy lực) không nén được để tạo ra lực lớn và mô-men xoắn cao, chủ yếu cung cấp Actuator công suất lớn cho các ứng dụng chịu tải nặng. Nguyên lý hoạt động của Actuator Thủy lực tuân theo Định luật Pascal, trong đó lực nhỏ tác dụng lên piston nhỏ sẽ tạo ra lực lớn hơn nhiều ở piston lớn thông qua áp suất chất lỏng. Hệ thống thủy lực đòi hỏi một bộ nguồn thủy lực (bơm, bể chứa dầu) và Van Điều khiển chuyên dụng.

Actuator Thủy lực cung cấp mật độ công suất cao nhất, có thể tạo ra lực nâng/kéo khổng lồ và có độ cứng vững (Stiffness) tuyệt vời do tính không nén được của chất lỏng, đảm bảo Actuator giữ vị trí ổn định dưới tải trọng lớn. Actuator Thủy lực được ứng dụng chủ yếu trong thiết bị nâng hạ hạng nặng, máy ép đùn công suất lớn, cần cẩu cảng biển, và các ứng dụng đòi hỏi Actuator công suất lớn trong khai thác mỏ và luyện kim.

Bảng 1: So sánh Đặc điểm Kỹ thuật và Ứng dụng của Actuator

Loại Actuator	Nguồn Năng lượng	Độ chính xác vị trí	Mật độ Công suất (Lực)	Môi trường Thích hợp
Actuator Điện	Điện áp	Rất Cao (Vòng kín, Servo Actuator)	Trung bình đến Cao	Sạch, Điều khiển chuyển động phức tạp, Robot.
Actuator Khí nén	Khí nén	Thấp đến Trung bình (Vòng hở, ON/OFF)	Thấp đến Trung bình	Chống cháy nổ, Đóng/mở van nhanh.
Actuator Thủy lực	Dầu áp suất	Trung bình đến Cao (Vòng kín)	Rất Cao (Actuator công suất lớn)	Nặng nhọc, Khai thác mỏ, Cần cẩu.

2. Các Thông số Kỹ thuật Quan trọng và Cấu tạo

Việc hiểu rõ các thông số kỹ thuật then chốt của Actuator giúp kỹ sư lựa chọn thiết bị phù hợp nhất cho yêu cầu Tự động hóa cụ thể của máy móc, đảm bảo hiệu suất tối ưu và tuổi thọ thiết bị. Sự phù hợp giữa thông số Actuator với yêu cầu ứng dụng là yếu tố quyết định thành công của một hệ thống Điều khiển chuyển động.

2.1. Các Thông số Chính

Lực/Mô-men xoắn (Force/Torque) là thông số đầu ra cơ bản, xác định khả năng của Actuator để tạo ra lực thẳng (đo bằng Newton hoặc pound) hoặc mô-men quay (đo bằng Nm hoặc lb-ft). Actuator phải đáp ứng được tải trọng vận hành tối đa của hệ thống với một hệ số an toàn nhất định (thường là 1.5 đến 2 lần tải trọng danh nghĩa). Trong các ứng dụng Actuator công suất lớn, thông số này là ưu tiên hàng đầu.

Tốc độ và Hành trình (Speed and Stroke) là các thông số hiệu suất quan trọng, trong đó Tốc độ xác định thời gian Actuator cần để hoàn thành một chu kỳ chuyển động hoặc đạt được một vị trí mới, còn Hành trình là quãng đường tối đa Actuator có thể di chuyển (đối với chuyển động thẳng). Tốc độ và hành trình ảnh hưởng trực tiếp đến thông lượng sản xuất và thời gian chu kỳ trong sản xuất công nghiệp, đòi hỏi sự cân bằng giữa tốc độ và tải trọng. Tốc độ cao thường dẫn đến giảm lực kéo/đẩy.

Độ chính xác vị trí và Độ lặp lại (Precision and Repeatability) là các thông số then chốt của Actuator vòng kín (Servo Actuator), trong đó Độ chính xác vị trí cho biết Actuator có thể đạt được vị trí mục tiêu chính xác đến mức nào so với giá trị lý thuyết. Độ lặp lại cho biết mức độ Actuator có thể trở về cùng một vị trí trong nhiều lần lặp lại, là yếu tố quyết định chất lượng sản phẩm trong các ứng dụng lắp ráp chính xác và robot. Servo Actuator đạt được Độ lặp lại cao hơn nhiều so với Actuator Khí nén tiêu chuẩn.

Bảng 2: Ảnh hưởng của Thông số Actuator đến Ứng dụng Công nghiệp

Thông số Kỹ thuật	Yêu cầu Ứng dụng Cao	Ví dụ Ứng dụng Servo Actuator	Hậu quả Nếu Không Đạt
Độ chính xác vị trí	Cần định vị micromet	Lắp ráp chip bán dẫn, máy công cụ CNC	Sai lệch chất lượng, Phế phẩm cao.
Lực/Mô-men xoắn	Nâng hoặc ép tải trọng nặng	Máy ép thủy lực, Robot gắp tải trọng 500kg	Hỏng hóc cơ khí, Không thể vận hành.
Tốc độ (Phản ứng)	Thời gian chu kỳ ngắn	Máy đóng gói tốc độ cao, Phản ứng van an toàn	Giảm thông lượng sản xuất, Nguy hiểm.

2.2. Cấu tạo và Phụ kiện Thiết yếu

Cơ chế Truyền động (Drive Mechanism) là bộ phận cơ khí biến đổi chuyển động quay của motor thành chuyển động thẳng hoặc quay, sử dụng các bộ phận như vít me bi (Ball Screws), bánh răng, hoặc thanh răng. Cơ chế truyền động ảnh hưởng trực tiếp đến hiệu suất, độ cứng vững, và độ bền của Actuator. Ví dụ, vít me bi được sử dụng để đạt được Độ chính xác vị trí cao và hiệu suất truyền động vượt trội trong Servo Actuator.

Bộ Phản hồi (Feedback Sensor) cung cấp thông tin vị trí, tốc độ, hoặc lực thực tế của Actuator về bộ điều khiển (Controller), là thành phần không thể thiếu cho Actuator vòng kín (Servo Actuator), đảm bảo Độ chính xác vị trí và độ ổn định cao. Bộ Phản hồi bao gồm các thiết bị như Encoder (tuyệt đối hoặc tương đối), thước tuyến tính (Linear Scale), và cảm biến lực (Load Cells).

Encoder đo vị trí góc của motor, trong khi Linear Scale đo vị trí thẳng của thanh truyền động, cung cấp thông tin phản hồi về Điều khiển chuyển động. Van Điều khiển điều chỉnh dòng chảy và áp suất của chất lỏng/khí, quyết định hướng và tốc độ của Actuator Khí nén và Thủy lực, đảm bảo Actuator thực hiện lệnh điều khiển. Van Điều khiển bao gồm van điện từ (Solenoid Valves) cho chức năng ON/OFF cơ bản và van tỷ lệ cho điều khiển lưu lượng và áp suất biến đổi, giúp Actuator Thủy lực và Khí nén thực hiện Điều khiển chuyển động phức tạp hơn.

3. Ứng dụng và Xu hướng Actuator trong Tương lai

Actuator đang hướng tới sự thông minh, tích hợp, và khả năng cung cấp Actuator công suất lớn với kích thước ngày càng nhỏ gọn, định hình Tương lai của Tự động hóa phi tập trung. Xu hướng này đòi hỏi sự phát triển đồng bộ của vật liệu, điện tử công suất, và công nghệ truyền thông.

3.1. Vai trò trong Công nghiệp 4.0

Actuator là Thiết bị chấp hành cốt lõi trong Industrial IoT (IIoT), cần có khả năng truyền thông số (ví dụ: IO-Link, EtherCAT) để gửi dữ liệu vận hành (vị trí, nhiệt độ, dòng điện) về hệ thống giám sát và đám mây, tạo điều kiện cho việc phân tích dữ liệu lớn. Khả năng kết nối này biến Actuator thành thiết bị thông minh, tham gia vào chuỗi giá trị dữ liệu của sản xuất công nghiệp.

Actuator thông minh tích hợp cảm biến có thể tự giám sát tình trạng của mình (tải trọng, độ rung, nhiệt độ), gửi cảnh báo sớm để tránh hỏng hóc, thực hiện chức năng Chẩn đoán Dự đoán (Predictive Maintenance) và tăng cường độ tin cậy trong sản xuất công nghiệp. Actuator tích hợp công nghệ MEMS để đo độ rung của ổ bi hoặc nhiệt độ cuộn dây, cung cấp dữ liệu về tình trạng sức khỏe của thiết bị theo thời gian thực.

3.2. Xu hướng Phát triển Actuator Mới

Nhu cầu về Actuator công suất lớn trong không gian giới hạn thúc đẩy việc phát triển motor torque trực tiếp (Direct Drive) và Servo Actuator mật độ công suất cao, sử dụng vật liệu từ tính tiên tiến và cuộn dây mật độ cao. Actuator công suất lớn nhỏ gọn là xu hướng trong robot công nghiệp và máy công cụ 5 trục, nơi kích thước và trọng lượng motor ảnh hưởng đến tốc độ và quán tính hệ thống.

Servo Actuator Direct Drive loại bỏ các thành phần truyền động cơ khí (như hộp số), giảm thiểu độ mòn và tăng cường độ cứng vững. Phát triển Actuator dựa trên vật liệu thông minh (ví dụ: Shape Memory Alloys – SMA, Piezoelectric Actuators) để tạo ra chuyển động mềm (Soft Robotics), phục vụ cho các ứng dụng đòi hỏi độ linh hoạt cao trong việc gắp/thả các vật liệu nhạy cảm hoặc trong phẫu thuật vi mô.

Actuator áp điện (Piezoelectric Actuators) cung cấp Điều khiển chuyển động ở cấp độ nano với tốc độ phản ứng cực nhanh trong các hệ thống định vị quang học chính xác. Actuator Hình dạng Đa dạng này mở ra Tương lai cho các robot có khả năng thích ứng cao và an toàn hơn khi tương tác với con người.

4. Kết luận

Khái niệm cơ bản về Actuator cho thấy thiết bị chấp hành đang chuyển mình từ cơ cấu đơn thuần thành thiết bị thông minh, kết nối, tích hợp khả năng Chẩn đoán Dự đoán và Điều khiển thông minh trong sản xuất công nghiệp. Actuator là thành phần không thể thiếu của Tự động hóa, biến tín hiệu điều khiển số thành hành động vật lý thông qua các nguyên lý Điện, Khí nén, và Thủy lực với các ưu điểm và Thách thức riêng biệt. Actuator Điện, đặc biệt là Servo Actuator, đang dẫn đầu về Độ chính xác vị trí và Điều khiển thông minh.
