Hệ thống cấp khí nén cho Actuator: Vai trò Sống còn và Cấu tạo Chi tiết trong Sản xuất Công nghiệp

Vai trò của Hệ thống cấp khí nén cho Actuator thể hiện mức độ sống còn đối với hiệu suất và tuổi thọ của toàn bộ dây chuyền sản xuất tự động hóa. Thiết bị chấp hành (Actuator) đóng vai trò quyết định trong việc biến đổi tín hiệu điều khiển thành hành động vật lý, từ đóng mở van cho đến di chuyển các bộ phận máy móc; Actuator khí nén, nhờ ưu điểm về tốc độ, chi phí và khả năng hoạt động trong môi trường khắc nghiệt, đã trở thành lựa chọn phổ biến hàng đầu trong ngành công nghiệp.

Tuy nhiên, sự vận hành ổn định và chính xác của Actuator khí nén phụ thuộc tuyệt đối vào chất lượng và sự ổn định của nguồn khí nén được cung cấp. Bài viết này tập trung cung cấp cái nhìn toàn diện về Hệ thống cấp khí nén cho Actuator, giải thích chi tiết cấu tạo, nguyên lý hoạt động, và các yêu cầu khắt khe về chất lượng khí nén.

1. Actuator Khí nén và Yêu cầu về Nguồn Khí

1.1. Actuator khí nén là gì?

Actuator khí nén định nghĩa một thiết bị sử dụng năng lượng của khí nén để tạo ra chuyển động tịnh tiến hoặc quay. Actuator khí nén thường bao gồm một piston hoặc một cơ cấu cánh gạt, nhận khí nén có áp suất cao từ hệ thống cấp khí, và biến năng lượng áp suất đó thành lực cơ học. Thiết bị chấp hành này nổi bật nhờ cấu tạo đơn giản, độ tin cậy cao, và khả năng phản ứng nhanh, làm cho chúng trở nên lý tưởng cho các ứng dụng đòi hỏi chu kỳ hoạt động liên tục trong môi trường công nghiệp.

1.2. Tiêu chuẩn chất lượng khí nén

Việc duy trì Tiêu chuẩn chất lượng khí nén cực kỳ quan trọng, quyết định trực tiếp đến tuổi thọ và độ chính xác của Actuator. Các yếu tố quan trọng bao gồm Áp suất, Độ sạch và Độ ẩm.

Yếu tố	Tiêu chuẩn Khí nén theo ISO 8573-1:2010	Ảnh hưởng đến Actuator
Hạt rắn (Solid particles)	Cấp độ 1, 2 hoặc 3 (tùy ứng dụng)	Gây mài mòn các bề mặt ma sát và tắc nghẽn van điều khiển.
Nước (Water content)	Điểm sương áp suất (Pressure Dew Point – PDP) ≤ 3°C	Gây gỉ sét, ăn mòn các chi tiết kim loại và làm hỏng gioăng phớt.
Dầu (Oil content)	Cấp độ 1 (≤ 0.01 mg/m³)	Làm dính các van, gây trương nở và làm giảm tuổi thọ các vật liệu đàn hồi như gioăng.

Áp suất cần thiết luôn phải được duy trì trong phạm vi hoạt động của Actuator, thường là từ 4 đến 8 bar. Tiêu chuẩn khí nén ISO 8573 quy định ba chỉ số chất lượng chính, đảm bảo khí nén đạt độ tinh khiết cao nhất cho các Actuator nhạy cảm và ứng dụng công nghiệp dược phẩm hoặc thực phẩm.

1.3. Hậu quả của khí nén kém chất lượng

Khí nén kém chất lượng gây ra nhiều hậu quả nghiêm trọng đối với các Actuator, kéo theo chi phí vận hành và bảo trì tăng vọt. Nước ngưng tụ trong đường ống (do máy sấy khí hoạt động không hiệu quả) tạo điều kiện cho quá trình ăn mòn hóa học, làm giảm tuổi thọ của thân van và xy-lanh. Bụi bẩn và cặn bã rắn (do bộ lọc không hoạt động) đóng vai trò là tác nhân mài mòn, nhanh chóng làm hỏng các gioăng phớt và bề mặt piston, dẫn đến rò rỉ khí nén.

Dầu dư thừa, nếu có, bám vào các chi tiết chuyển động, làm giảm tốc độ phản ứng và độ chính xác, thậm chí làm kẹt các van Solenoid. Việc không tuân thủ các quy định về xử lý khí nén công nghiệp cuối cùng dẫn đến sự cố Actuator, làm gián đoạn toàn bộ dây chuyền sản xuất.

2. Cấu tạo Chi tiết Hệ thống Cấp Khí nén

Hệ thống cấp khí nén cho Actuator là một tổ hợp các thiết bị được thiết kế để tạo ra, xử lý, và phân phối nguồn năng lượng khí nén một cách hiệu quả và an toàn. Hệ thống bao gồm ba khối chức năng liên kết chặt chẽ: Khối Nén Khí, Khối Xử lý Khí, và Khối Phân phối Khí.

2.1. Khối Nén Khí (The Source)

Khối Nén Khí thực hiện nhiệm vụ chuyển hóa năng lượng điện thành năng lượng cơ học dưới dạng khí nén.

• Máy nén khí (Compressor): Đây là trái tim của hệ thống, thực hiện quá trình hút và nén khí từ môi trường bên ngoài. Máy nén khí công nghiệp phổ biến nhất bao gồm loại Piston (thích hợp cho các ứng dụng nhỏ hoặc gián đoạn) và loại Trục vít (Screw Compressor) (lý tưởng cho các hệ thống lớn, hoạt động liên tục, cung cấp lượng khí nén ổn định). Lựa chọn công suất của máy nén khí phụ thuộc vào tổng lưu lượng tiêu thụ của tất cả các Actuator và thiết bị cuối khác trong nhà máy, kèm theo một biên độ dự phòng.
• Bình chứa khí (Air Receiver Tank): Bình chứa khí thực hiện hai vai trò thiết yếu. Thứ nhất, nó tích trữ lượng khí nén đã được tạo ra, giúp ổn định áp suất tổng thể của hệ thống và tránh việc máy nén phải khởi động liên tục. Thứ hai, nó thực hiện quá trình làm mát sơ cấp, cho phép hơi nước trong khí nóng ngưng tụ thành nước, loại bỏ một phần độ ẩm trước khi khí đi vào khối xử lý tiếp theo.

2.2. Khối Xử lý Khí (Air Treatment – FRL Unit)

Khối Xử lý Khí đảm bảo chất lượng khí nén đáp ứng các tiêu chuẩn khí nén ISO 8573 nghiêm ngặt trước khi cung cấp cho các Actuator. Đây là bước quan trọng nhất đối với tuổi thọ thiết bị.

• Máy sấy khí (Air Dryer): Máy sấy khí thực hiện nhiệm vụ loại bỏ hơi nước đã được bão hòa trong khí nén. Quá trình này được thực hiện thông qua hai phương pháp phổ biến: Sấy lạnh (giảm nhiệt độ khí xuống gần điểm đóng băng để ngưng tụ hơi nước) hoặc Sấy hấp thụ (sử dụng vật liệu hút ẩm để loại bỏ hơi nước, đạt PDP cực thấp).
• Bộ Lọc (Filter – F): Bộ lọc khí nén thực hiện chức năng loại bỏ các hạt rắn, bụi bẩn, cặn rỉ, và dầu/nước ngưng còn sót lại. Hệ thống lọc thường bao gồm nhiều cấp độ lọc khác nhau, từ lọc thô (loại bỏ hạt lớn) đến lọc tinh (lọc sub-micron) để đạt được độ sạch cao nhất, bảo vệ các van điều khiển hướng (Solenoid Valves) và Actuator nhạy cảm.
• Bộ Điều Chỉnh Áp suất (Regulator – R): Bộ điều áp đảm bảo áp suất đầu ra ổn định và chính xác tại điểm sử dụng, bất chấp sự dao động của áp suất tổng trong hệ thống. Bộ điều chỉnh này cho phép Actuator vận hành ở áp suất tối ưu, ngăn ngừa lãng phí năng lượng và bảo vệ Actuator khỏi áp suất quá cao gây hư hỏng cơ học.
• Bộ Bôi Trơn (Lubricator – L): Bộ bôi trơn thực hiện nhiệm vụ thêm một lượng dầu bôi trơn được kiểm soát vào dòng khí nén. Ngày nay, bộ bôi trơn ít được sử dụng cho các Actuator hiện đại (do chúng thường được bôi trơn sẵn), nhưng vẫn cần thiết cho một số Actuator cũ hoặc các thiết bị cần bôi trơn liên tục để giảm ma sát và mài mòn.

Tổ hợp FRL (Filter-Regulator-Lubricator) là một đơn vị tích hợp các chức năng lọc, điều áp, và bôi trơn, thường được lắp đặt ngay trước Actuator hoặc nhóm Actuator.

2.3. Khối Phân phối Khí (Piping & Control)

Khối Phân phối Khí thực hiện nhiệm vụ truyền dẫn khí nén đã xử lý từ khối xử lý đến từng Actuator tại điểm sử dụng.

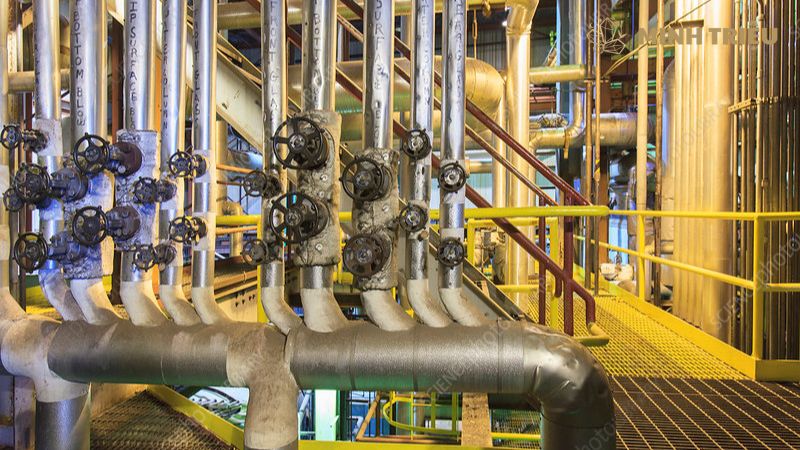

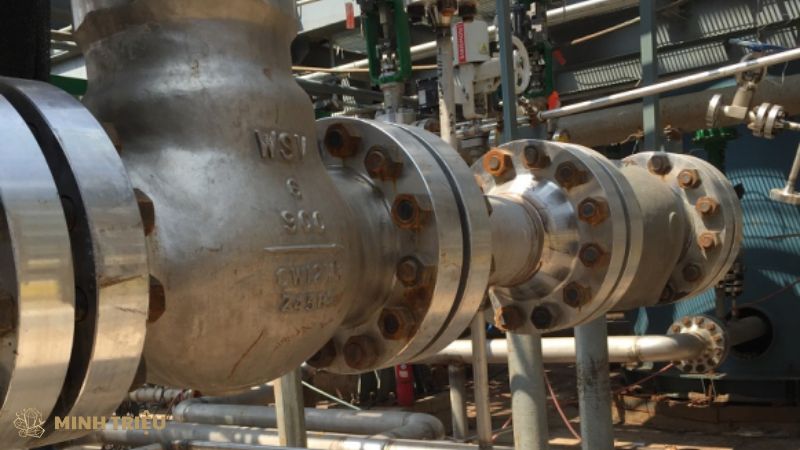

• Hệ thống đường ống chính và nhánh: Đường ống chính vận chuyển lượng khí lớn từ bình chứa, còn đường ống nhánh dẫn khí đến từng khu vực hoặc từng máy. Vật liệu đường ống (thường là nhôm, thép mạ kẽm, hoặc polymer) phải được lựa chọn cẩn thận để chống ăn mòn và giảm thiểu tổn thất áp suất. Kích thước ống phải được tính toán chính xác để đảm bảo lưu lượng (CFM) đáp ứng nhu cầu của tất cả Actuator mà không bị sụt áp quá mức.
• Khớp nối và van chặn: Khớp nối, cút nối, và van chặn phải đảm bảo độ kín tuyệt đối nhằm tránh rò rỉ khí nén (Air Leakage). Van chặn (Isolation Valves) cho phép cô lập các đoạn mạng lưới để phục vụ công tác bảo trì mà không làm ngừng hoạt động toàn bộ hệ thống.

3. Nguyên lý Hoạt động và Quy trình Cấp Khí

Nguyên lý hoạt động của Hệ thống cấp khí nén cho Actuator là một chu trình liên tục, bắt đầu từ việc hút khí và kết thúc bằng việc Actuator thực hiện hành động.

3.1. Chu trình nén và tích trữ

Máy nén khí thực hiện nhiệm vụ hút khí từ môi trường xung quanh, sau đó nén thể tích khí này xuống để tăng áp suất. Khí nén nóng được đẩy vào Bình chứa khí, nơi quá trình làm mát sơ cấp diễn ra. Bình chứa thực hiện vai trò như một bộ đệm năng lượng, cung cấp khí nén tức thời khi nhu cầu sử dụng của Actuator tăng đột ngột, giúp máy nén khí không phải làm việc quá tải.

3.2. Quy trình xử lý khí: 3 bước bắt buộc

Quy trình xử lý khí là bước không thể thiếu để đạt được chất lượng khí chuẩn cho Actuator, đặc biệt là theo tiêu chuẩn khí nén ISO 8573. Quy trình này thường bao gồm ba bước bắt buộc:

• Lọc thô và tách nước: Khí nén đi qua bộ lọc thô để loại bỏ nước ngưng tụ lớn và các hạt rắn có kích thước lớn.
• Sấy khí: Khí được đưa qua Máy sấy khí (thường là Sấy lạnh) để giảm điểm sương, loại bỏ hầu hết hơi ẩm, ngăn chặn sự ngưng tụ trong đường ống.
• Lọc tinh: Khí tiếp tục đi qua bộ lọc đồng tâm (coalescing filter) để loại bỏ các hạt dầu, bụi và hơi ẩm mịn ở cấp độ micron, đảm bảo khí sạch đáp ứng yêu cầu của Actuator khí nén.

Bảng 1: Lựa chọn cấp độ xử lý khí nén phụ thuộc vào ứng dụng của Actuator:

Cấp độ ISO 8573-1	Độ sạch (Hạt rắn/Nước/Dầu)	Ứng dụng Actuator điển hình
Class 1.4.1	0.1 µm / PDP +3°C / 0.01 mg/m³	Actuator Van điều khiển, Thiết bị nhạy cảm, Dược phẩm.
Class 3.4.3	5 µm / PDP +3°C / 1 mg/m³	Actuator Xy-lanh thông thường, Máy công cụ đơn giản.
Class 5.4.4	40 µm / PDP +3°C / 5 mg/m³	Actuator trong các ứng dụng không nhạy cảm, ít tiếp xúc.

3.3. Cấp khí tới Actuator

Quá trình Cấp khí tới Actuator được kiểm soát chặt chẽ bởi Van điều khiển hướng (Solenoid Valves). Những van này hoạt động như các cổng điện từ, nhận tín hiệu điều khiển từ PLC hoặc hệ thống điều khiển trung tâm để dẫn dòng khí nén đã xử lý tới các cổng làm việc của Actuator (piston, cơ cấu quay). Bộ Điều Chỉnh Áp suất (Regulator) được lắp đặt gần Actuator đảm bảo áp suất hoạt động luôn được duy trì ở mức danh định, tối ưu hóa lực và tốc độ chuyển động.

4. Bảo trì và Khắc phục sự cố Thường gặp

Việc thực hiện các quy trình bảo trì hệ thống khí nén định kỳ là yêu cầu bắt buộc để đảm bảo hiệu suất liên tục và ngăn ngừa hư hỏng tốn kém cho Actuator khí nén.

4.1. Các vấn đề phổ biến

Rò rỉ khí nén (Air Leakage) được coi là tổn thất năng lượng lớn nhất trong bất kỳ hệ thống khí nén nào, có thể chiếm tới 20-30% tổng năng lượng tiêu thụ. Việc rò rỉ xảy ra chủ yếu tại các khớp nối, gioăng hỏng, hoặc van chặn lỏng. Phương pháp kiểm tra thường dùng bao gồm sử dụng nước xà phòng tại các điểm nối hoặc thiết bị siêu âm để phát hiện tiếng rò rỉ không nhìn thấy.

Bộ lọc bị tắc nghẽn do tích tụ cặn bẩn gây ra sự sụt giảm áp suất nghiêm trọng, làm Actuator hoạt động yếu đi và không đạt được lực đẩy yêu cầu. Kỹ sư phải thường xuyên kiểm tra đồng hồ đo chênh áp của bộ lọc. Máy sấy khí hoạt động không hiệu quả làm tăng độ ẩm trong đường ống, gây ra hiện tượng đọng nước bên trong Actuator, dẫn đến ăn mòn nhanh chóng và hỏng gioăng phớt.

4.2. Biện pháp bảo trì định kỳ

Biện pháp bảo trì định kỳ phải được lập kế hoạch chi tiết, tập trung vào việc duy trì chất lượng khí nén và tình trạng hoạt động của máy nén khí công nghiệp.

Bảng 2: Những biện pháp bảo trì thiết bị cần thiết

Thiết bị / Bộ phận	Tần suất Kiểm tra/Bảo trì	Hành động Thực hiện
Máy nén khí	2000 – 4000 giờ hoạt động	Thay dầu, thay lọc dầu, lọc gió, kiểm tra van xả và các bộ phận chuyển động.
Bộ lọc FRL	Hàng ngày/Hàng tuần	Xả nước ngưng tụ, kiểm tra chênh áp; Thay thế lõi lọc theo lịch trình (6-12 tháng).
Máy sấy khí	Hàng tháng	Kiểm tra điểm sương (PDP), làm sạch bộ trao đổi nhiệt (sấy lạnh) hoặc thay vật liệu hút ẩm (sấy hấp thụ).
Đường ống và Khớp nối	Hàng quý	Kiểm tra rò rỉ khí nén bằng thiết bị siêu âm. Siết chặt hoặc thay thế các khớp nối bị lỏng.

5. Kết luận

Hệ thống cấp khí nén cho Actuator thể hiện vai trò không thể thay thế, không chỉ là nguồn năng lượng mà còn là lá chắn bảo vệ Actuator khỏi các tác nhân gây hại. Sự bền bỉ, độ chính xác và hiệu suất của thiết bị chấp hành phụ thuộc trực tiếp vào việc tuân thủ nghiêm ngặt các yêu cầu về xử lý khí nén công nghiệp, đặc biệt là các tiêu chuẩn khắt khe như ISO 8573. Việc đầu tư vào một hệ thống xử lý khí nén chất lượng cao, từ máy nén khí công nghiệp cho đến FRL Unit và việc thực hiện bảo trì hệ thống khí nén theo lịch trình, là chiến lược thông minh.
