Thiết bị chấp hành (Actuator)
Giải pháp toàn diện Giảm tiếng ồn và Rung động của Actuator trong Công nghiệp
Giảm tiếng ồn và rung động của Actuator là một quy trình kỹ thuật bắt buộc nhằm duy trì độ chính xác của hệ thống điều khiển vị trí, bảo vệ cấu trúc cơ khí khỏi sự mỏi vật liệu và đảm bảo môi trường làm việc an toàn theo tiêu chuẩn ISO. Trong sản xuất hiện đại, thiết bị chấp hành (Actuator) đóng vai trò là “cơ bắp” của dây chuyền, chuyển đổi năng lượng điện, khí nén hoặc thủy lực thành chuyển động cơ học hữu ích.
Bài viết này sẽ phân tích sâu sắc các nguyên nhân gây ra nhiễu động, từ đó đề xuất các chiến lược kiểm soát rung động thông qua hiệu chỉnh PID Tuning, sử dụng khớp nối mềm (Flexible Couplings) và tối ưu hóa đường cong chuyển động (S-Curve). Việc nắm vững các kỹ thuật này không chỉ giúp kéo dài tuổi thọ thiết bị mà còn trực tiếp nâng cao hiệu suất năng lượng và chất lượng sản phẩm đầu ra trong các hệ thống OEM phức tạp.
1. Tại sao cần kiểm soát tiếng ồn và rung động của Actuator?
Rung động cơ khí (Mechanical Vibration) quá mức là nguyên nhân hàng đầu dẫn đến hiện tượng mỏi kim loại và phá hủy các vòng bi, bánh răng bên trong cấu trúc hệ thống chấp hành. Khi một Actuator vận hành với độ rung không kiểm soát, các lực quán tính phát sinh sẽ tạo ra ứng suất không mong muốn lên trục vít và các khớp nối, làm giảm đáng kể độ chính xác lặp lại (repeatability) trong các ứng dụng đòi hỏi sự tỉ mỉ cao như lắp ráp điện tử hoặc gia công CNC.
Tiếng ồn công nghiệp (Industrial Noise) không đơn thuần là một tác nhân gây ô nhiễm âm thanh mà còn là chỉ báo kỹ thuật về sự mất cân bằng năng lượng bên trong thiết bị. Một hệ thống phát ra tiếng rít cao tần thường liên quan đến sóng hài điện từ hoặc ma sát khô, trong khi những tiếng va đập lớn lại cảnh báo về sự sai lệch trong việc thiết lập Ramp-up/Ramp-down. Việc duy trì mức độ âm thanh trong ngưỡng cho phép giúp bảo vệ thính giác của nhân viên vận hành và giảm thiểu sự căng thẳng trong môi trường nhà máy, từ đó gián tiếp cải thiện năng suất lao động tổng thể.
| Lợi ích của việc kiểm soát nhiễu | Tác động trực tiếp đến vận hành | Giá trị kinh tế lâu dài |
|---|---|---|
| Độ chính xác vị trí | Loại bỏ sai số do dao động đầu ra | Giảm tỷ lệ hàng lỗi (Reject rate) |
| Tuổi thọ thiết bị | Giảm mài mòn bạc đạn và trục vít | Tiết kiệm chi phí thay thế linh kiện |
| Hiệu suất năng lượng | Tối ưu hóa chuyển đổi công năng | Giảm hóa đơn tiền điện hàng tháng |
| Môi trường làm việc | Tuân thủ tiêu chuẩn an toàn lao động | Tăng sự hài lòng của công nhân |
2. Nguyên nhân phổ biến gây ra tiếng ồn và rung động
Sai lệch đồng tâm (Misalignment) giữa trục của Actuator và tải trọng là gốc rễ của phần lớn các vấn đề rung động nghiêm trọng trong khâu lắp đặt. Khi hai trục không nằm trên cùng một đường thẳng hoặc bị lệch góc, lực cưỡng bức sẽ xuất hiện theo chu kỳ mỗi vòng quay, gây ra hiện tượng rung lắc mạnh tại các điểm kết nối. Điều này đặc biệt nguy hiểm đối với xi lanh điện hành trình dài, nơi mà các sai lệch nhỏ ở gốc có thể dẫn đến sự dao động lớn ở đầu cần xi lanh.
Hiện tượng cộng hưởng (Resonance) xảy ra khi tần số hoạt động của thiết bị trùng khớp với tần số dao động tự nhiên của cấu trúc giá đỡ hoặc bệ máy. Nếu bệ máy không được thiết kế với độ cứng vững (Rigidity) cần thiết, nó sẽ đóng vai trò như một bộ khuếch đại rung động, khiến cho những nhiễu động nhỏ từ động cơ trở thành những dao động cơ khí mãnh liệt. Ngoài ra, việc lựa chọn thiết bị không đủ tải trọng (Undersized) buộc Actuator luôn phải vận hành ở ngưỡng giới hạn, dẫn đến quá nhiệt và phát sinh tiếng ồn cơ khí đặc trưng.
Sóng hài điện từ (Electromagnetic Harmonics) và việc cấu hình thông số điều khiển không phù hợp là nguyên nhân chính gây ra tiếng hú cao tần ở các dòng Servo Actuator. Nếu các tham số trong vòng lặp phản hồi (Gain) được đặt quá cao, hệ thống sẽ rơi vào trạng thái mất ổn định, liên tục hiệu chỉnh vị trí với tần số cực cao, tạo ra âm thanh khó chịu và làm nóng động cơ nhanh chóng.
- Ma sát khô: Do thiếu hụt chất bôi trơn chuyên dụng tại các bề mặt tiếp xúc như ray dẫn hướng hoặc trục vít me.
- Va đập cuối hành trình: Xảy ra khi hệ thống không được cấu hình giảm tốc mượt mà, gây lực tác động đột ngột lên cấu trúc cơ khí.
- Xâm thực (Cavitation): Hiện tượng phổ biến trong Actuator thủy lực khi bọt khí hình thành và nổ tung trong dòng chất lỏng, gây ra tiếng ồn như tiếng gõ kim loại.
- Lỏng lẻo cơ khí: Các bulong, ốc vít bị nới lỏng theo thời gian do rung động tích lũy.
3. Giải pháp kỹ thuật Giảm tiếng ồn và rung động của Actuator
Sử dụng khớp nối mềm (Flexible Couplings) là giải pháp hàng đầu để triệt tiêu các ứng suất do sai lệch đồng tâm và hấp thụ các cú sốc truyền từ tải về Actuator. Những khớp nối này được thiết kế với các thành phần đàn hồi (như cao su kỹ thuật hoặc đĩa thép đàn hồi) cho phép bù đắp các sai lệch về góc và vị trí mà không làm giảm độ cứng xoắn cần thiết của hệ thống. Đây là biện pháp phòng ngừa hữu hiệu nhất để bảo vệ vòng bi động cơ khỏi các lực hướng tâm không mong muốn.
Thiết lập đường cong chuyển động S-Curve thay vì đường cong hình thang (Trapezoidal) là phương pháp tối ưu hóa phần mềm để loại bỏ hiện tượng giật (Jerk) khi bắt đầu hoặc kết thúc hành trình. Bằng cách làm mượt quá trình thay đổi gia tốc, S-Curve đảm bảo rằng lực tác động lên tải tăng dần một cách tự nhiên, từ đó giảm thiểu sự rung lắc của khung máy và tiếng ồn do sự thay đổi trạng thái đột ngột của dòng điện trong động cơ.
Bộ lọc Notch (Notch Filters) trong bộ điều khiển Servo đóng vai trò là “chốt chặn” kỹ thuật để cô lập và triệt tiêu các tần số cộng hưởng cụ thể đã được xác định qua quá trình phân tích phổ dao động. Khi hệ thống phát hiện một dải tần số gây rung động mạnh, bộ lọc này sẽ cắt giảm tín hiệu điều khiển tại đúng dải tần đó, cho phép kỹ sư tăng cường độ nhạy (Gain) của hệ thống mà không lo ngại về vấn đề mất ổn định âm thanh.
| Phương pháp giải quyết | Loại hình can thiệp | Hiệu quả mong đợi |
|---|---|---|
| Bôi trơn định kỳ | Bảo trì cơ khí | Giảm ma sát, hạ nhiệt độ vận hành |
| Lắp đệm cao su giảm chấn | Cách ly vật lý | Ngăn rung động truyền xuống sàn nhà máy |
| Tối ưu hóa PID | Hiệu chỉnh phần mềm | Loại bỏ dao động vị trí và tiếng hú điện từ |
| Bổ sung xi lanh giảm chấn | Phụ kiện ngoại vi | Hấp thụ năng lượng va chạm cuối hành trình |

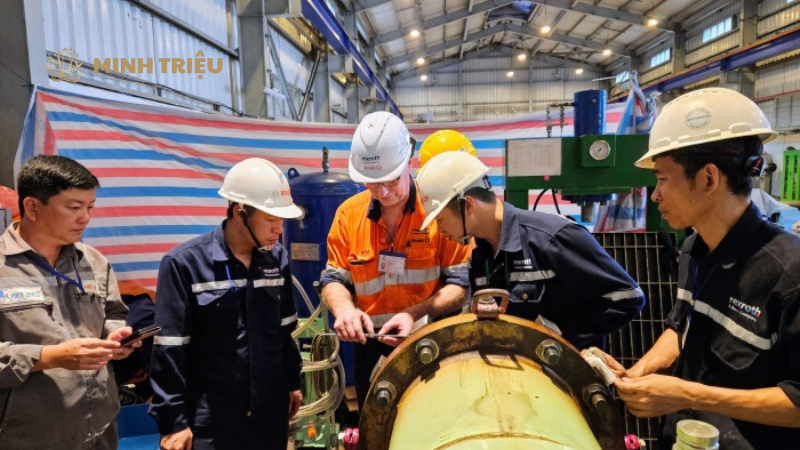

4. Quy trình bảo trì và chẩn đoán lỗi chuyên sâu
Phân tích phổ tần số (FFT Analysis) bằng các thiết bị đo độ rung chuyên dụng được xem là một trong những phương pháp chẩn đoán tình trạng máy móc tiên tiến và hiệu quả nhất hiện nay, cho phép xác định chính xác nguồn gốc của nhiễu động cơ khí mà không cần phải tháo dỡ hay ngừng vận hành thiết bị. Mỗi bộ phận cơ khí như bạc đạn, bánh răng, trục quay hay rotor động cơ đều tạo ra một “chữ ký rung động” đặc trưng theo thời gian và tần số.
Thông qua việc phân tích các đỉnh biên độ xuất hiện tại những dải tần số đặc thù, kỹ sư có thể nhận diện rõ ràng các dạng hư hỏng tiềm ẩn như mòn vòng bi, lệch tâm trục, mất cân bằng động hoặc sai lệch ăn khớp bánh răng. Phương pháp này không chỉ giúp khoanh vùng chính xác bộ phận gây ra tiếng ồn và rung động bất thường mà còn hỗ trợ đánh giá mức độ nghiêm trọng của sự cố, từ đó xây dựng kế hoạch bảo trì dự đoán (predictive maintenance) một cách khoa học và hiệu quả.
Bên cạnh đó, kiểm tra nhiệt độ bằng camera hồng ngoại đóng vai trò quan trọng trong việc cung cấp dữ liệu trực quan về các điểm phát sinh ma sát quá mức – nguyên nhân thường đi kèm với rung động mạnh và tiếng ồn lớn trong quá trình vận hành. Những khu vực có nhiệt độ tăng cao bất thường trên thân Actuator, ổ trục, hộp số hoặc tại các khớp nối cơ khí là dấu hiệu rõ ràng cho thấy sự thiếu hụt bôi trơn, quá tải, hoặc sai lệch lắp đặt.
Việc phát hiện sớm các “điểm nóng” này cho phép đội ngũ bảo trì nhanh chóng đưa ra biện pháp khắc phục phù hợp như bổ sung dầu mỡ, căn chỉnh lại cơ cấu truyền động hoặc giảm tải vận hành, qua đó ngăn ngừa sự phát triển của hư hỏng nghiêm trọng và hạn chế tối đa nguy cơ dừng máy ngoài kế hoạch (downtime). Khi kết hợp đồng thời phân tích rung động và giám sát nhiệt độ, doanh nghiệp có thể nâng cao đáng kể độ tin cậy của thiết bị, kéo dài tuổi thọ máy móc và tối ưu hóa chi phí bảo trì tổng thể.
- Kiểm tra độ chặt của các mối nối: Đảm bảo tất cả bulong chân đế và khớp nối không bị nới lỏng bởi rung động.

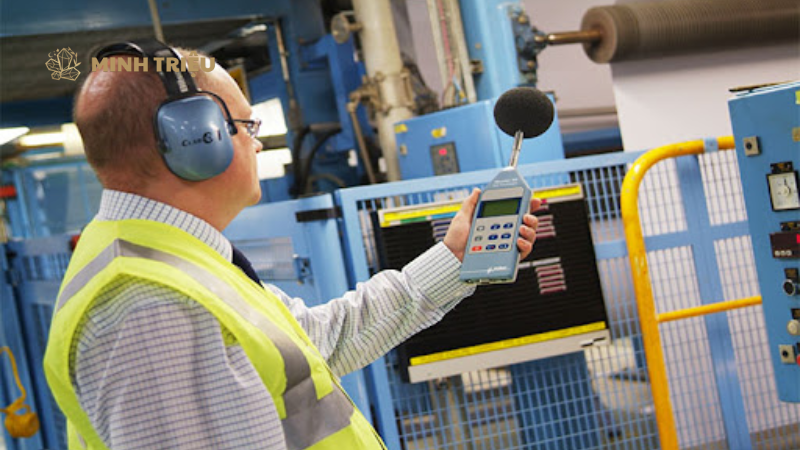

- Đo mức cường độ âm (dB): So sánh với thông số xuất xưởng để phát hiện sự suy giảm chất lượng theo thời gian.
- Thay thế vật tư tiêu hao: Kiểm tra và thay mới các vòng seal, phớt chặn và đệm chống rung sau mỗi 5000 giờ vận hành.
- Cập nhật firmware và thông số điều khiển: Đảm bảo các thuật toán giảm chấn luôn ở phiên bản tối ưu nhất.
5. Kết luận
Giảm tiếng ồn và rung động của Actuator đòi hỏi một cách tiếp cận đa chiều, kết hợp giữa kiến thức cơ khí chính xác, kỹ thuật điều khiển tự động và quy trình bảo trì nghiêm ngặt. Việc đầu tư vào các dòng Actuator cao cấp từ các nhà cung cấp OEM uy tín thường mang lại lợi ích kinh tế lâu dài, bởi các thiết bị này đã được tối ưu hóa về thiết kế khí động học và độ chính xác cơ khí ngay từ khâu sản xuất. Đối với các hệ thống hiện hữu, việc áp dụng các giải pháp như S-Curve, khớp nối mềm và bộ lọc nhiễu là những bước đi chiến lược để kéo dài vòng đời thiết bị và đảm bảo chất lượng sản phẩm ổn định.
Việc thấu hiểu và kiểm soát tốt các tác nhân gây nhiễu không chỉ là một nhiệm vụ kỹ thuật mà còn là sự khẳng định về đẳng cấp quản lý sản xuất của doanh nghiệp. Hãy luôn bắt đầu từ những khâu đơn giản nhất như bôi trơn và căn chỉnh đồng tâm, đồng thời không ngừng cập nhật các công nghệ điều khiển thông minh để giữ cho hệ thống luôn vận hành trong trạng thái “êm ái” và hiệu quả nhất.
