Cấu tạo Actuator thủy lực dạng cánh gạt và Đặc điểm truyền động quay

Thiết bị chấp hành (Actuator) đại diện cho công nghệ cơ điện tử quan trọng trong mọi quy trình sản xuất công nghiệp, chuyển đổi năng lượng thành hành động vật lý. Trong khi Actuator thủy lực dạng piston cung cấp chuyển động tuyến tính với lực đẩy cực lớn, Actuator thủy lực dạng cánh gạt lại chuyên biệt hóa cho các ứng dụng yêu cầu chuyển động quay mạnh mẽ và có giới hạn.

Actuator thủy lực dạng cánh gạttận dụng tính chất không nén được của dầu thủy lực để tạo ra mật độ mô-men xoắn cao trong một thiết kế cực kỳ nhỏ gọn, là giải pháp lý tưởng cho không gian hẹp và tải trọng nặng. Bài viết chi tiết này sẽ làm rõ toàn bộ cấu tạo Actuator thủy lực dạng cánh gạt và phân tích nguyên lý hoạt động Actuator quay của nó.

1. Actuator Thủy Lực Dạng Cánh Gạt Là Gì?

Actuator thủy lực dạng cánh gạt là một loại thiết bị chấp hành quay được thiết kế để biến đổi năng lượng áp suất chất lỏng thành chuyển động quay (góc) thay vì chuyển động tuyến tính. Khác biệt cơ bản giữa Actuator thủy lực dạng cánh gạt và động cơ thủy lực liên tục nằm ở chỗ nó chỉ tạo ra chuyển động quay giới hạn.

Actuator quay thủy lực này có khả năng tạo ra Góc quay Actuator cố định, thường là 90 độ, 180 độ, 270 độ, hoặc tối đa 360 độ, tùy thuộc vào thiết kế Vane Actuator cụ thể. Sự giới hạn này làm cho nó trở nên hoàn hảo cho việc điều khiển các van công nghiệp hoặc các cơ cấu kẹp, nơi chuyển động qua lại giữa hai điểm dừng là cần thiết.

Actuator dạng cánh gạt được phân loại thành hai cấu hình cơ bản, quyết định khả năng tạo mô-men xoắn và độ phức tạp cấu trúc:

• Cánh gạt đơn (Single Vane): Thiết kế này có chứa một Cánh Gạt lớn và một Chốt Chặn cố định bên trong khoang Actuator. Áp suất dầu chỉ tác động lên một phía của Cánh Gạt, tạo ra mô-men xoắn lớn nhất có thể cho kích thước đó, nhưng Góc quay Actuator thường bị giới hạn nghiêm ngặt (ví dụ: tối đa 280 độ).
• Cánh gạt kép (Double Vane): Thiết kế này sử dụng hai Cánh Gạt đối diện nhau và hai Chốt Chặn cố định. Dầu áp suất cao được dẫn vào hai buồng đồng thời, tác động lên cả hai cánh gạt, làm tăng mô-men xoắn đầu ra gấp đôi so với thiết kế cánh gạt đơn có cùng kích thước đường kính. Tuy nhiên, việc sử dụng hai cánh gạt sẽ làm giới hạn Góc quay Actuator tối đa xuống còn khoảng 100 độ, là lựa chọn phổ biến nhất cho các van yêu cầu góc 90 độ.

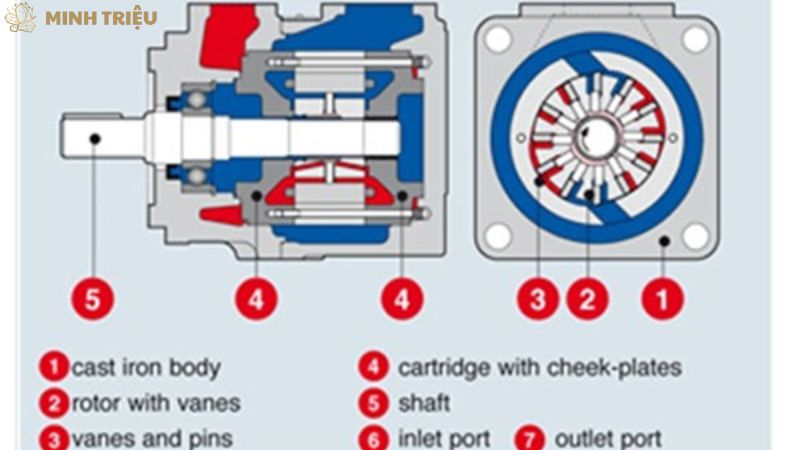

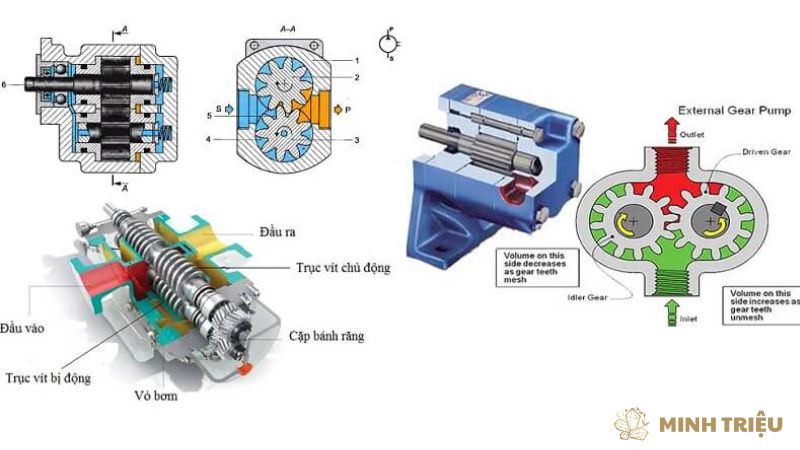

2. Cấu tạo Actuator Thủy Lực Dạng Cánh Gạt Chi Tiết

Cấu tạo Actuator thủy lực dạng cánh gạt là một hệ thống cơ khí chính xác bao gồm các thành phần cốt lõi phối hợp để biến áp suất dầu thành mô-men xoắn cao. Vane Actuator được thiết kế để tối đa hóa diện tích chịu áp suất trong khi giữ kích thước tổng thể nhỏ gọn, đảm bảo độ kín tuyệt đối để tránh thất thoát năng lượng. Bảng dưới đây mô tả các cấu kiện chính và vai trò kỹ thuật của chúng trong Actuator dạng cánh gạt:

Bộ phận (Tiếng Việt)	Tên tiếng Anh	Chức năng kỹ thuật chính
Vỏ Actuator	Housing/Body	Chứa khoang dầu, chịu áp suất, định hình các buồng áp suất.
Trục Quay	Output Shaft	Truyền tải mô-men xoắn quay ra cơ cấu chấp hành bên ngoài.
Cánh Gạt	Vane	Bề mặt chịu áp suất dầu trực tiếp, tạo ra lực đẩy mô-men xoắn.
Chốt Chặn	Stator/Barrier	Cố định, chia khoang Actuator thành các buồng làm việc.
Bộ phận làm kín	Seals/Packings	Ngăn rò rỉ dầu giữa các buồng và ra môi trường bên ngoài.
Cổng Dầu	Ports (A & B)	Điểm kết nối dẫn dầu áp suất cao vào/ra, điều khiển hướng quay.

2.1. Vỏ Actuator (Housing/Body)

Vỏ Actuator là cấu trúc bao bọc bên ngoài Actuator thủy lực dạng cánh gạt, chịu trách nhiệm chính trong việc chứa đựng dầu thủy lực và chịu đựng áp suất vận hành tối đa. Vật liệu chế tạo Vỏ Actuator thường là thép hoặc gang đúc cường độ cao, đảm bảo độ cứng vững cơ học cần thiết để chống lại biến dạng dưới tải trọng áp suất lớn. Thiết kế bên trong của Vỏ Actuator rất phức tạp, tạo ra một khoang hình trụ chính xác và được tích hợp với các kênh dẫn dầu để định hình các buồng áp suất.

2.2. Trục Quay (Shaft)

Trục Quay là bộ phận trung tâm nối Cánh Gạt bên trong với tải trọng cơ học bên ngoài, truyền tải mô-men xoắn mạnh mẽ do Actuator tạo ra. Trục Quay cần có độ chính xác hình học cao và được gia công với độ nhám bề mặt thấp để giảm thiểu ma sát và đảm bảo hiệu quả của Gioăng trục (Shaft Seals). Đặc điểm kỹ thuật của Trục Quay là khả năng chịu lực cắt và xoắn cao, thường được chế tạo từ thép hợp kim và được xử lý nhiệt để đạt được độ bền cần thiết.

2.3. Cánh Gạt (Vane)

Cánh Gạt là thành phần chấp hành cơ bản trong Cấu tạo Actuator thủy lực dạng cánh gạt, hoạt động như bề mặt chịu lực chính để chuyển đổi áp suất thủy lực thành lực đẩy quay. Cánh Gạt được lắp cố định hoặc tích hợp với Trục Quay, tạo ra một buồng áp suất thay đổi khi dầu được bơm vào. Yêu cầu kỹ thuật đối với Cánh Gạt là nó phải vừa khít với Vỏ Actuator và Chốt Chặn thông qua các Gioăng cánh gạt (Vane Seals) chuyên dụng nhằm mục đích ngăn chặn rò rỉ dầu nội bộ, đảm bảo mô-men xoắn đạt giá trị tối đa.

2.4. Chốt Chặn (Stator/Barrier)

Chốt Chặn là bộ phận cố định được tích hợp bên trong Vỏ Actuator, có chức năng chia khoang Actuator thành hai buồng áp suất độc lập: buồng áp suất cao và buồng xả dầu. Chốt Chặn đóng vai trò là điểm tựa cố định mà Cánh Gạt tác dụng lực đẩy.

Sự tương tác giữa Cánh Gạt và Chốt Chặn xác định Góc quay Actuator tối đa của Actuator thủy lực dạng cánh gạt. Đối với thiết kế cánh gạt kép, hai Chốt Chặn được sử dụng để tối đa hóa mô-men xoắn cao bằng cách tăng tổng diện tích chịu áp suất.

2.5. Bộ phận làm kín (Seals)

Bộ phận làm kín là thành phần không thể thiếu để duy trì hiệu suất và độ tin cậy của Actuator thủy lực dạng cánh gạt, ngăn chặn thất thoát áp suất và ô nhiễm môi trường. Vane Actuator sử dụng hai loại bộ phận làm kín chính:

• Gioăng cánh gạt (Vane Seals): Các Gioăng này được lắp đặt dọc theo các cạnh của Cánh Gạt và Chốt Chặn, đảm bảo sự phân tách kín giữa các buồng áp suất. Sự toàn vẹn của Gioăng cánh gạt ảnh hưởng trực tiếp đến hiệu suất mô-men xoắn cao đầu ra.
• Gioăng trục (Shaft Seals): Các Gioăng này được đặt ở nơi Trục Quay xuyên qua Vỏ Actuator, có nhiệm vụ ngăn dầu thủy lực rò rỉ ra môi trường bên ngoài vàngăn bụi bẩn, hơi ẩm xâm nhập vào bên trong.

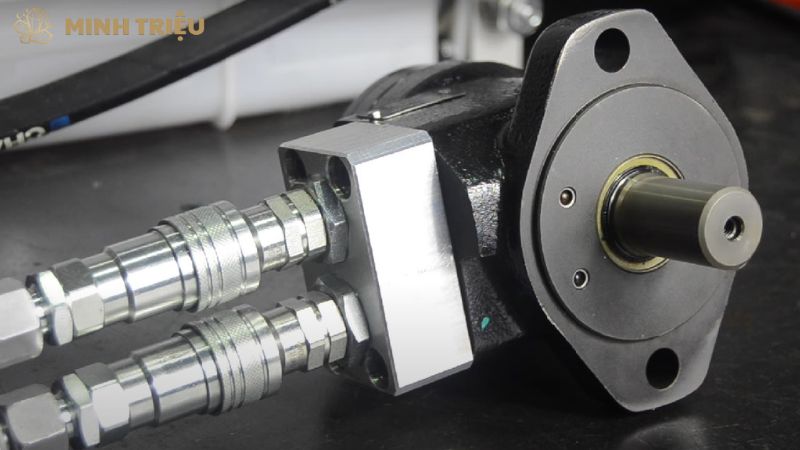

2.6. Cổng Dầu (Ports)

Cổng Dầu là các điểm kết nối vật lý thông qua đó dầu thủy lực đi vào và đi ra Actuator thủy lực dạng cánh gạt. Đối với thiết bị chấp hành quay tác động kép, hai Cổng Dầu (thường được gọi là Cổng A và Cổng B) được sử dụng để điều khiển hướng quay. Áp suất được đưa vào Cổng A sẽ tạo ra chuyển động quay theo chiều thuận, trong khi áp suất được đưa vào Cổng B sẽ tạo ra chuyển động quay theo chiều nghịch, đảm bảo khả năng điều khiển hai chiều.

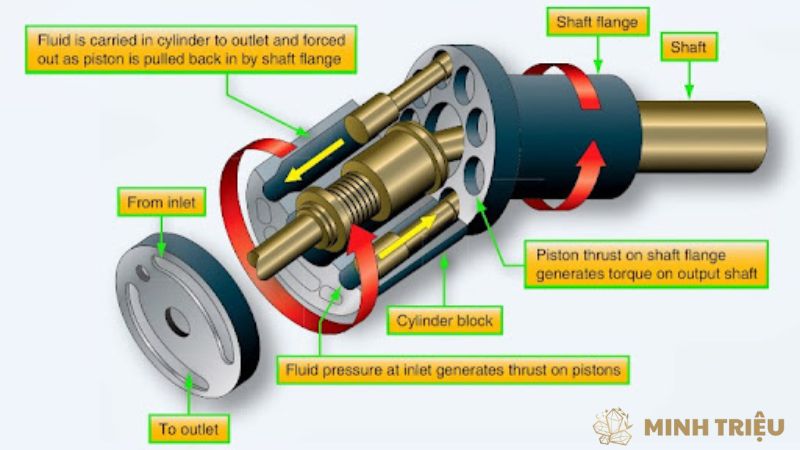

3. Nguyên lý hoạt động của Actuator Thủy lực Dạng Cánh Gạt

Nguyên lý hoạt động Actuator quay dựa trên việc tạo ra sự chênh lệch áp suất lớn tác dụng lên bề mặt Cánh Gạt, biến áp suất thủy lực thành mô-men xoắn quay. Actuator quay thủy lực khác biệt với Actuator piston ở chỗ nó không tạo ra lực tuyến tính mà tạo ra một lực quay, là tích của lực đẩy trên cánh gạt và cánh tay đòn hiệu dụng.

Cơ chế tạo Mô-men xoắn diễn ra khi dầu áp suất cao được bơm vào một buồng áp suất (ví dụ: buồng A) trong khi buồng đối diện (buồng B) được kết nối với đường xả (áp suất thấp). Sự chênh lệch áp suất này tạo ra một lực đẩy lớn tác động lên diện tích bề mặt Cánh Gạt, làm cho Trục Quay bắt đầu dịch chuyển quay. Mô-men xoắn cao được tạo ra phụ thuộc trực tiếp vào áp suất và diện tích hiệu dụng của cánh gạt.

Quá trình quay của Actuator thủy lực dạng cánh gạt được kiểm soát chính xác bởi van điều khiển hướng:

• Quay Chiều Thuận (Clockwise): Van điều khiển dẫn dầu áp suất cao vào Cổng A, gây ra lực đẩy đẩy Cánh Gạt di chuyển theo chiều kim đồng hồ cho đến khi nó chạm Chốt Chặn hoặc đạt Góc quay Actuator tối đa. Dầu ở buồng B được xả về bình chứa.
• Quay Chiều Nghịch (Counter-Clockwise): Van điều khiển chuyển hướng dầu áp suất cao vào Cổng B, tạo ra lực đẩy đẩy Cánh Gạt di chuyển ngược chiều kim đồng hồ, đẩy dầu từ buồng A ra ngoài.

4. Ưu điểm và Hạn chế

Actuator thủy lực dạng cánh gạt đã trở thành một giải pháp nổi bật trong nhiều ứng dụng công nghiệp nhờ các đặc tính kỹ thuật vượt trội, nhưng nó cũng có những giới hạn nhất định cần được quản lý.

4.1. Ưu điểm

Actuator quay thủy lực cung cấp nhiều lợi ích độc đáo mà các thiết bị chấp hành quay khác khó có thể sánh được:

• Mô-men xoắn cao trong thiết kế nhỏ gọn (Compact High Torque): Actuator thủy lực dạng cánh gạt tạo ra mô-men xoắn cao lớn nhất trên mỗi đơn vị thể tích so với các loại Actuator khác. Thiết kế Vane Actuator tận dụng tối đa áp suất thủy lực để tạo ra công suất lớn với kích thước lắp đặt tối thiểu, rất quan trọng trong các hệ thống máy móc phức tạp và hạn chế về không gian.
• Kiểm soát góc quay chính xác (Precision Rotary Control): Nhờ Góc quay Actuatorđược xác định rõ ràng bởiChốt Chặn và Cánh Gạt, Actuator quay thủy lựcđảm bảo định vị góc cực kỳ chính xác vàkhả năng lặp lại cao. Điều này là lý tưởng cho các van yêu cầu xoay 90 độ hoàn hảo.
• Độ Bền và Độ Cứng Vững: Tương tự như Actuator piston, Actuator thủy lực dạng cánh gạtcó khả năng chịu được tải trọng nặng và môi trường khắc nghiệt. Khi dầu thủy lực bị khóa, thiết bị chấp hành quay này cung cấp độ cứng vững tuyệt đối, giữ tải trọng ở vị trí đã định mà không cần thêm phanh cơ học.

4.2. Hạn chế

Mặc dù có nhiều ưu điểm, Actuator thủy lực dạng cánh gạt cũng có những nhược điểm kỹ thuật cần được xem xét:

• Góc quay Actuator bị giới hạn: Hạn chế lớn nhất là Góc quay Actuator không thể vượt quá một vòng quay đầy đủ khác biệt hoàn toàn so với động cơ thủy lực truyền thống có khả năng quay liên tục.
• Khả năng Rò rỉ Nội bộ: Do Cánh Gạt phải trượt bên trong Vỏ Actuator và dọc theo Chốt Chặn, tồn tại nhiều đường rò rỉ tiềm năng. Việc duy trì chất lượng Gioăng cánh gạt (Vane Seals) là thách thức liên tục để ngăn chặn dầu rò rỉ giữa hai buồng áp suất, có thể dẫn đến giảm mô-men xoắn đầu ra.
• Tốc độ Quay Thấp: So với động cơ thủy lực loại bánh răng hoặc cánh quạt, Actuator thủy lực dạng cánh gạt thường hoạt động ở tốc độ góc chậm hơn, phù hợp cho các ứng dụng định vị chứ không phải cho các nhiệm vụ quay tốc độ cao.

5. Ứng dụng thực tiễn của Actuator Thủy Lực Dạng Cánh Gạt

Actuator thủy lực dạng cánh gạt đã chứng minh tính hiệu quả vượt trội trong các ứng dụng đòi hỏi sự kết hợp giữa mô-men xoắn cao và chuyển động quay có kiểm soát. Thiết bị chấp hành quay này được ưu tiên sử dụng ở nơi các Actuator khí nén không đủ mạnh và Actuator piston không cung cấp chuyển động quay. Các lĩnh vực Actuator quay thủy lực thường xuyên được sử dụng bao gồm:

• Điều khiển và Vận hành Van Công nghiệp: Ứng dụng phổ biến nhất là vận hành các van bi (Ball Valves) và van bướm (Butterfly Valves) cỡ lớn. Các van này chỉ yêu cầu một Góc quay Actuator 90 độ để chuyển từ trạng thái Đóng sang Mở, và mô-men xoắn cao là cần thiết để vượt qua lực cản ma sát lớn của van.
• Hệ thống Xử lý Vật liệu: Actuator thủy lực dạng cánh gạt được tích hợp vào các cơ cấu kẹp và cơ cấu xoay định vị trên băng tải hoặc dây chuyền lắp ráp tự động. Chúng thực hiện các nhiệm vụ lật, xoay, hoặc định hướng chi tiết với độ chính xác góc cao.
• Thiết bị Xây dựng và Nâng hạ: Thiết bị chấp hành quay này được sử dụng để điều khiển góc quay của cần cẩu, định vị các bộ phận phụ trợ trên máy xúc hoặc máy ủi, đảm bảo sự ổn định và lực giữ vị trí tối đa.
• Robot Công nghiệp: Trong các robot hạng nặng cần chuyển động quay chính xác tại các khớp nối mà không cần quay liên tục, Actuator thủy lực dạng cánh gạt cung cấp giải pháp mô-men xoắn lớn trong một thiết kế nhỏ gọn.

6. Kết luận

Cấu tạo Actuator thủy lực dạng cánh gạt biểu trưng cho một giải pháp kỹ thuật ưu việt, tạo ra mô-men xoắn cao tức thời thông qua sự chuyển đổi hiệu quả của áp suất thủy lực. Sự đơn giản nhưng mạnh mẽ trong cấu tạo Actuator thủy lực dạng cánh gạt, với các thành phần chính như Trục Quay, Cánh Gạt, và Chốt Chặn làm việc hài hòa, biến nó thành thiết bị chấp hành quay không thể thiếu trong nhiều ngành công nghiệp. Việc hiểu rõ nguyên lý hoạt động Actuator quay và các đặc điểm kỹ thuật về Góc quay Actuator là chìa khóa để khai thác tối đa tiềm năng của loại Actuator này.
