Phân Tích Kỹ Thuật: Cấu tạo Actuator khí nén dạng Màng và Vai trò trong Hệ thống Điều khiển Tuyến tính

Actuator khí nén dạng màng (Diaphragm Actuator) đại diện cho một loại thiết bị chấp hành chủ đạo, được sử dụng rộng rãi để điều khiển các loại van như van cầu (Globe Valve) và van góc (Angle Valve) trong các quy trình công nghiệp liên tục. Thiết bị này thực hiện nhiệm vụ chuyển đổi năng lượng khí nén được cấp từ hệ thống thành lực đẩy tuyến tính cần thiết để đóng/mở van hoặc thực hiện chức năng điều tiết dòng chảy.

Sự ưu việt của Actuator dạng Màng nằm ở khả năng tạo ra chuyển động có độ nhạy cao và độ lặp lại vượt trội, biến nó thành lựa chọn lý tưởng trong hệ thống điều khiển PID tinh vi. Bài viết này sẽ tập trung phân tích chi tiết cấu tạo Actuator khí nén dạng màng, nhấn mạnh vai trò then chốt của các thành phần như Màng ngăn, hệ thống Lò xo phản hồi, và Cần van, từ đó làm rõ nguyên lý cân bằng lực cho phép điều tiết tỷ lệ (Proportional Control) và các cơ chế an toàn (Fail-Safe) trong hệ thống Van điều khiển.

1. Các Bộ phận Cấu thành Actuator Màng (Component Breakdown)

1.1. Vỏ Actuator (Yoke/Housing)

Vỏ Actuator (Yoke hoặc Housing) đảm nhận chức năng là khung đỡ chính cho Actuator, chịu trách nhiệm giữ cố định Lò xo và Màng ngăn, đồng thời truyền tải lực đẩy xuống thân van (Valve Body). Khung đỡ này cần được chế tạo từ vật liệu có độ bền cơ học cao (thường là gang đúc hoặc thép carbon), vì nó phải chịu lực phản hồi lớn từ Lò xo nén và áp lực của khí nén trong buồng.

Vỏ Actuator cũng là điểm kết nối quan trọng với cổ van và các thiết bị phụ trợ thiết yếu như Bộ định vị Van (Positioner). Độ ổn định và độ cứng của Vỏ Actuator ảnh hưởng trực tiếp đến tính tuyến tính của chuyển động điều tiết.

1.2. Màng ngăn (Diaphragm)

Màng ngăn (Diaphragm) là bộ phận linh hồn của Actuator dạng màng, thực hiện vai trò cảm biến áp suất và chuyển đổi áp lực khí nén thành lực đẩy tuyến tính cần thiết để vận hành van. Màng ngăn là một tấm đàn hồi lớn, làm kín hoàn toàn ranh giới giữa buồng khí (Air Chamber) và buồng lò xo (Spring Case). Khi khí nén được cấp vào buồng khí, áp suất tác động lên toàn bộ diện tích bề mặt của Màng ngăn, tạo ra lực đẩy tổng cộng tỷ lệ thuận với áp suất cấp ($F_{khí} = P \times A$).

Vật liệu chế tạo Màng ngăn thường là cao su tổng hợp chất lượng cao như NBR (Nitrile Butadiene Rubber), FKM (Viton), hoặc EPDM, được lựa chọn dựa trên yêu cầu về độ đàn hồi, độ bền hóa học đối với dầu bôi trơn trong khí nén, và khả năng chịu nhiệt của môi trường làm việc. Tuổi thọ và độ tin cậy của Actuator phụ thuộc rất nhiều vào sự nguyên vẹn của Màng ngăn, vì bất kỳ sự nứt hoặc rách nào cũng sẽ dẫn đến rò rỉ khí nén và mất khả năng điều khiển.

1.3. Lò xo và Buồng lò xo (Spring and Spring Case)

Lò xo (Spring) thực hiện chức năng là nguồn lực phản hồi cơ học thiết yếu, chịu trách nhiệm cân bằng với lực khí nén tác động lên Màng ngăn. Hệ thống lò xo nằm trong Buồng lò xo (Spring Case), được thiết kế để tạo ra một lực tỷ lệ thuận với độ nén (theo định luật Hooke). Sự cân bằng lực giữa khí nén và lò xo là nguyên lý cho phép Actuator thiết lập các vị trí trung gian một cách ổn định, đảm bảo Actuator dạng Màng thực hiện kiểm soát tỷ lệ hiệu quả.

Lực lò xo có ý nghĩa quyết định đến Vị trí An toàn (Fail-Safe Action) của van khi mất áp suất khí nén. Các nhà sản xuất thường cung cấp khả năng điều chỉnh độ cứng lò xo (Spring Adjustment) bên ngoài, cho phép kỹ thuật viên thay đổi dải áp suất điều khiển cần thiết để mở hoặc đóng van, tối ưu hóa Actuator cho các tải trọng van khác nhau (Pressure Drop).

1.4. Cần Actuator (Actuator Stem/Valve Stem)

Cần Actuator (Actuator Stem) đảm nhận vai trò truyền tải chính xác lực đẩy tuyến tính từ Màng ngăn xuống Cần van của thân van, biến chuyển động của Màng ngăn thành chuyển động của đĩa van (Valve Plug). Cần Actuator yêu cầu độ cứng cao và độ thẳng tuyệt đối để tránh lực uốn hoặc hiện tượng kẹt (Binding) trong quá trình điều tiết.

Bộ phận làm kín tại Cần Actuator (Stem Packing) là một điểm quan trọng khác, ngăn chặn môi chất bên trong van rò rỉ ra ngoài môi trường, đồng thời đảm bảo Cần Actuator vẫn có thể di chuyển tự do mà không có ma sát quá lớn. Việc duy trì sự nguyên vẹn của Stem Packing là công tác bảo trì thường xuyên nhằm đảm bảo hiệu suất điều tiết và an toàn vận hành.

2. Phân loại theo Cơ chế Tác động và Vị trí An toàn (Fail-Safe Action)

Cơ chế tác động của Actuator khí nén dạng màng được xác định bởi cách lắp đặt Lò xo so với Màng ngăn, quyết định Vị trí An toàn (Fail-Safe) của van khi xảy ra sự cố mất khí nén.

2.1. Tác động Khí nén Đẩy Xuống (Air-to-Close / Fail-Open)

Actuator Tác động Khí nén Đẩy Xuống (Air-to-Close) là cấu hình phổ biến, trong đó Lò xo được nén trong tư thế Mở van. Cơ chế hoạt động bao gồm việc cấp khí nén tác động lên phần trên của Màng ngăn, tạo ra lực đẩy xuống làm đóng van.

Vị trí an toàn (Fail-Open) được đảm bảo khi xảy ra sự cố mất khí nén: Lực lò xo đã được nén sẵn sẽ tự động phản hồi, đẩy Cần Actuator lên, đưa van về vị trí Mở hoàn toàn như mặc định. Cấu hình này được ưu tiên cho các hệ thống cần giữ dòng chảy trong trường hợp khẩn cấp (ví dụ: van làm mát, van xả áp suất).

2.2. Tác động Khí nén Kéo Lên (Air-to-Open / Fail-Close)

Actuator Tác động Khí nén Kéo Lên (Air-to-Open) có cấu hình ngược lại, trong đó Lò xo thực hiện chức năng đóng van. Cơ chế hoạt động yêu cầu việc cấp khí nén vào buồng để Màng ngăn tạo lực kéo Cần Actuator lên, làm mở van.

Vị trí an toàn (Fail-Close) được thiết lập khi mất khí nén: Lực lò xo sẽ tự động kéo Cần Actuator xuống, đưa van về vị trí Đóng hoàn toàn. Cấu hình Fail-Close là yêu cầu bắt buộc trong các ứng dụng nghiêm ngặt về an toàn, nhằm cô lập nguồn cung cấp hoặc ngăn chặn dòng chảy chất độc hại khi hệ thống điều khiển mất điện hoặc mất áp suất khí.

Bảng: So sánh Cơ chế Tác động và Vị trí An toàn (Fail-Safe Action):

Cơ chế Tác động	Tác động của Khí Nén	Vị trí An toàn (Fail-Safe)	Ứng dụng Tiêu biểu
Air-to-Close	Đẩy Xuống (Đóng van)	Mở hoàn toàn (Fail-Open)	Van làm mát, Van giải nhiệt, Van bypass an toàn.
Air-to-Open	Kéo Lên (Mở van)	Đóng hoàn toàn (Fail-Close)	Van cung cấp hóa chất nguy hiểm, Van nguyên liệu chính.

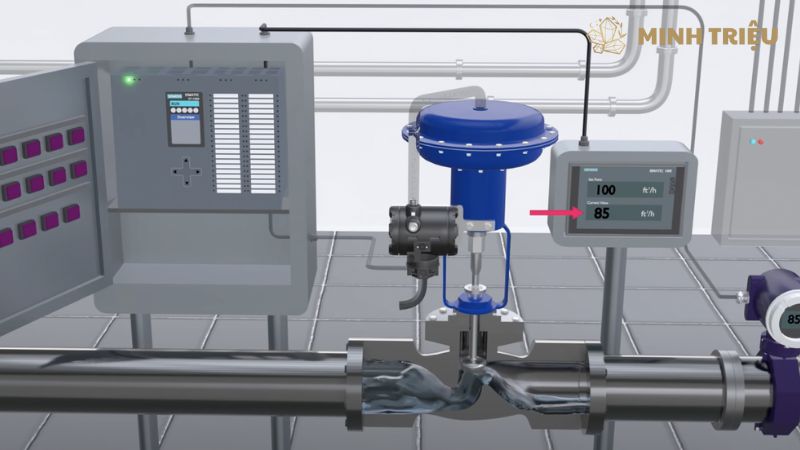

3. Nguyên lý Điều tiết và Ứng dụng (Modulation Principle and Applications)

3.1. Nguyên lý Điều khiển Tuyến tính (Linear Control Principle)

Actuator dạng màng hoạt động dựa trên nguyên lý Cân bằng Lực (Force Balance) đơn giản và tinh tế, là chìa khóa cho khả năng điều khiển tỷ lệ của nó. Actuator thiết lập vị trí ổn định của Cần van khi Lực Khí Nén tác động lên Màng ngăn ($F_{khí}$) hoàn toàn cân bằng với Lực Lò Xo phản hồi ($F_{lò\ xo}$) và Lực Ma Sát của hệ thống ($F_{ma\ sát}$).

Phương trình Cân bằng Lực cơ bản được biểu diễn như sau: $$F_{khí} = F_{lò\ xo} + F_{ma\ sát}$$ Sự cân bằng này đảm bảo rằng mỗi mức áp suất khí nén đầu vào sẽ tương ứng với một vị trí van duy nhất, tạo ra một mối quan hệ gần như tuyến tính giữa tín hiệu điều khiển và vị trí van.

Khả năng điều khiển tỷ lệ này cho phép Actuator dạng Màng đáp ứng các tín hiệu analog để thực hiện điều tiết dòng chảy một cách chính xác, ví dụ như duy trì áp suất hoặc nhiệt độ ổn định trong tháp chưng cất. Độ nhạy và khả năng lặp lại của Màng ngăn làm cho cơ chế này trở nên hiệu quả hơn so với các Actuator có ma sát nội tại lớn hơn.
