Cảm Biến Áp Suất Cho Actuator: Giải Pháp Tối Ưu Hóa Kiểm Soát Lực và Độ Chính Xác
Cảm biến áp suất (Pressure sensor) cho Actuator đóng vai trò là “giác quan” quan trọng nhất trong hệ thống điều khiển phản hồi, cho phép các thiết bị chấp hành đo lường và điều chỉnh lực đầu ra một cách chính xác dựa trên sự thay đổi của áp suất chất lưu.
Trong các hệ thống truyền động khí nén và thủy lực, áp suất tỷ lệ thuận trực tiếp với lực (force) và mô-men xoắn (torque), do đó việc giám sát thông số này là yếu tố sống còn để duy trì hiệu suất vận hành tối ưu. Sự hiện diện của sensor áp suất công nghiệp giúp đảm bảo tính ổn định cho quy trình sản xuất, ngăn ngừa các rủi ro quá tải và cung cấp dữ liệu nền tảng cho việc tự động hóa thông minh.
1. Tại sao Actuator cần Cảm biến áp suất?
1.1. Kiểm soát lực và vị trí chính xác
Việc duy trì độ chính xác vượt trội của thiết bị chấp hành phụ thuộc hoàn toàn vào khả năng cung cấp dữ liệu áp suất liên tục để hệ thống điều khiển thực hiện bù sai lệch kịp thời. Cảm biến áp suất (Pressure sensor) cho Actuator hỗ trợ quá trình duy trì áp lực ổn định, giúp đầu ra của Actuator không bị biến thiên do tác động của tải trọng thay đổi hoặc rò rỉ hệ thống. Trong các ứng dụng đòi hỏi sự tỉ mỉ như lắp ráp linh kiện vi mạch hay đóng gói dược phẩm, việc điều khiển áp suất actuator đóng vai trò then chốt để đảm bảo lực kẹp vừa đủ, tránh làm hư hại các vật liệu mỏng manh.
1.2. Bảo vệ hệ thống và an toàn vận hành
An toàn công nghiệp được nâng cao đáng kể khi cảm biến áp suất có khả năng phát hiện tức thời các biến động bất thường như hiện tượng quá áp hoặc sụt áp đột ngột trong đường ống. Một sensor áp suất công nghiệp nhạy bén thực hiện chức năng cảnh báo sớm các dấu hiệu hỏng hóc cơ khí hoặc tắc nghẽn, giúp hệ thống tự động ngắt hoạt động (interlock) trước khi xảy ra thảm họa. Sự tích hợp này bảo vệ không chỉ cho chính Actuator và các bộ phận truyền động đắt tiền mà còn đảm bảo môi trường làm việc an toàn tuyệt đối cho nhân viên vận hành máy.
1.3. Tối ưu hóa năng lượng và chi phí
Tiết kiệm năng lượng được thực hiện hóa thông qua việc điều chỉnh áp suất nguồn cấp vừa đủ với yêu cầu tải thực tế thay vì vận hành ở mức tối đa liên tục. Phản hồi áp suất (pressure feedback) cho phép bộ điều khiển giảm công suất bơm thủy lực hoặc máy nén khí khi tải trọng nhẹ, từ đó cắt giảm đáng kể lượng điện năng tiêu thụ. Quy trình này mang lại lợi ích kép: vừa giảm chi phí hóa đơn điện, vừa kéo dài chu kỳ bảo dưỡng do các gioăng phớt và linh kiện bên trong Actuator ít phải chịu áp lực cực hạn thường xuyên.
| Lợi ích của Cảm biến | Mô tả kỹ thuật | Tác động kinh tế |
|---|---|---|
| Kiểm soát lực | Điều chỉnh mô-men xoắn theo thời gian thực. | Giảm tỷ lệ sản phẩm lỗi (scrap rate). |
| An toàn hệ thống | Tự động ngắt khi áp suất vượt ngưỡng cài đặt. | Tránh chi phí sửa chữa khẩn cấp tốn kém. |
| Tối ưu năng lượng | Vận hành theo nhu cầu thực tế của tải trọng. | Giảm 15-25% chi phí vận hành máy nén/bơm. |

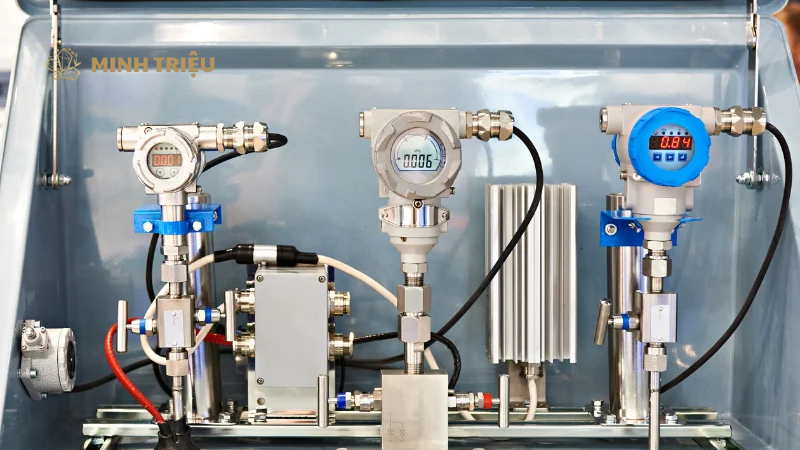

2. Phân loại Cảm biến áp suất phổ biến cho Actuator
2.1. Cảm biến áp suất màng (Diaphragm Pressure Sensors)
Công nghệ cảm biến màng được ưa chuộng hàng đầu nhờ cấu tạo cơ khí bền bỉ, có khả năng làm việc trực tiếp với nhiều loại môi chất từ khí sạch cho đến dầu thủy lực nhiễm bẩn. Cảm biến áp suất (Pressure sensor) cho Actuator loại màng sử dụng một tấm kim loại hoặc gốm mỏng biến dạng dưới tác động của áp lực để làm thay đổi điện trở hoặc điện dung. Ưu điểm của loại này bao gồm tính ổn định lâu dài và khả năng chịu được các cú sốc áp suất (pressure spikes) thường thấy trong hệ thống thủy lực, làm cho nó trở thành lựa chọn tiêu chuẩn cho cảm biến áp suất thủy lực.
2.2. Cảm biến áp suất điện dung (Capacitive Pressure Sensors)
Độ nhạy cực cao của cảm biến điện dung làm cho chúng trở thành giải pháp lý tưởng cho các ứng dụng Actuator khí nén vận hành ở dải áp suất thấp và yêu cầu độ phân giải tinh vi. Cơ cấu này hoạt động dựa trên sự thay đổi khoảng cách giữa hai bản cực điện cực khi áp suất nén lớp màng ngăn, tạo ra tín hiệu điện tỷ lệ thuận. Các hệ thống điều khiển xi lanh trong phòng thí nghiệm hoặc sản xuất thực phẩm thường ưu tiên sử dụng cảm biến điện dung do khả năng đo lường các thay đổi áp suất siêu nhỏ một cách chính xác.
2.3. Cảm biến áp suất Piezoelectric (Áp điện)
Các phép đo động lực học yêu cầu tốc độ phản hồi cực nhanh thường được thực hiện bởi cảm biến áp điện nhờ khả năng chuyển đổi trực tiếp ứng suất cơ học thành điện tích. Vật liệu áp điện tạo ra tín hiệu điện ngay lập tức khi có sự thay đổi áp suất, cho phép hệ thống ghi lại các hiện tượng diễn ra trong phần nghìn giây. Tuy nhiên, loại cảm biến này thường không phù hợp cho việc đo áp suất tĩnh kéo dài, mà thay vào đó là ứng dụng trong các chu kỳ đóng mở Actuator tốc độ cao hoặc kiểm tra va đập lực.
- Cảm biến màng: Chịu tải cao, chống ăn mòn tốt, dải đo rộng (lên đến 1000 bar).
- Cảm biến điện dung: Độ nhạy cao, tiêu thụ điện năng thấp, hoạt động ổn định ở áp suất chân không.
- Cảm biến áp điện: Phản hồi siêu tốc (micro-seconds), kích thước nhỏ gọn, không cần nguồn nuôi ngoài cho tín hiệu sơ cấp.
3. Ứng dụng thực tế trong sản xuất công nghiệp

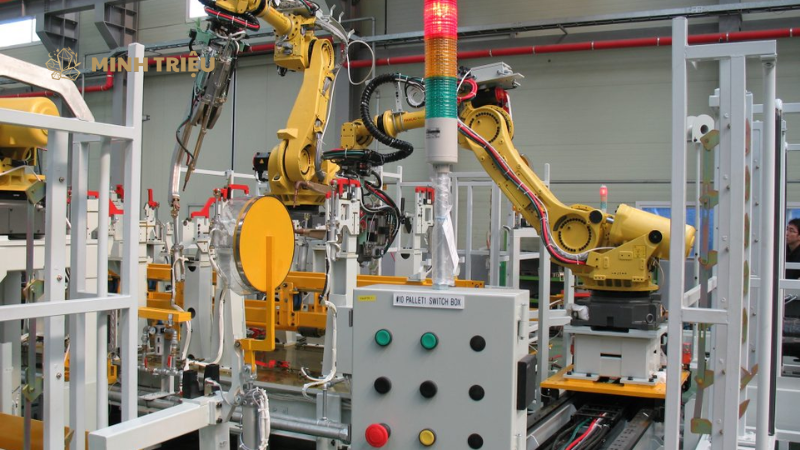

3.1. Actuator khí nén trong dây chuyền lắp ráp
Trong các nhà máy lắp ráp ô tô hoặc điện tử, cảm biến áp suất khí nén được lắp đặt trực tiếp trên thân xi lanh để giám sát hành trình và xác nhận lực kẹp chi tiết. Tín hiệu từ cảm biến cho biết liệu xi lanh đã đi hết hành trình và tạo đủ lực ép cần thiết hay chưa, giúp loại bỏ các lỗi lắp ráp lỏng lẻo. Quá trình điều khiển xi lanh dựa trên áp suất thực hiện nhiệm vụ thay thế cho các cảm biến vị trí truyền thống vốn dễ bị sai lệch do mài mòn cơ khí.
3.2. Hệ thống thủy lực hạng nặng
Các máy ép thủy lực hàng nghìn tấn hoặc cánh tay robot trong khai khoáng đòi hỏi việc giám sát áp suất cực kỳ khắt khe để duy trì sức mạnh và sự ổn định. Cảm biến áp suất thủy lực thực hiện chức năng đo lường áp suất dầu bên trong các khoang của Actuator, cho phép điều khiển phối hợp giữa các trục để nâng hạ tải trọng lớn một cách đồng bộ. Sự chính xác này ngăn chặn tình trạng quá tải cục bộ, đảm bảo kết cấu máy không bị biến dạng dưới áp lực cực lớn.
3.3. Actuator điện tích hợp (Integrated Electric Actuators)
Dù không sử dụng chất lưu, một số dòng Actuator điện cao cấp vẫn tích hợp cảm biến áp suất bên trong lớp đệm khí hoặc dầu tản nhiệt để mô phỏng “cảm giác lực” (force sensing). Công nghệ này giúp thiết bị chấp hành điện có thể thực hiện các tác vụ “mềm dẻo” như kẹp quả trứng hoặc lắp ráp các bộ phận nhựa dễ vỡ mà không làm hỏng chúng. Việc tích hợp này tạo ra một hệ sinh thái tối ưu hóa thiết bị chấp hành vượt trội, kết hợp tốc độ của điện năng với sự tinh tế của thủy lực.
| Ngành ứng dụng | Loại Actuator | Vai trò của Cảm biến áp suất |
|---|---|---|
| Sản xuất Ô tô | Xi lanh khí nén | Xác nhận lực ép của robot hàn và kẹp chi tiết. |
| Luyện kim | Actuator thủy lực | Kiểm soát lực cán thép và máy ép khuôn. |
| Thực phẩm & Đồ uống | Actuator vệ sinh | Điều chỉnh áp suất chiết rót và đóng nắp chai. |
4. Các tiêu chí lựa chọn Cảm biến áp suất cho Actuator
4.1. Dải đo áp suất (Pressure Range)
Việc xác định dải đo phù hợp là bước đầu tiên và quan trọng nhất để đảm bảo cảm biến hoạt động trong vùng tuyến tính và không bị hỏng hóc do quá tải. Cảm biến áp suất (Pressure sensor) cho Actuator cần được chọn với dải đo cao hơn khoảng 20-30% so với áp suất làm việc tối đa của hệ thống để dự phòng các xung áp suất bất ngờ. Việc chọn dải đo quá lớn sẽ làm giảm độ phân giải của tín hiệu, trong khi dải đo quá hẹp dẫn đến nguy cơ phá hủy màng cảm biến khi gặp sự cố áp suất.
4.2. Tín hiệu đầu ra (Output Signal)
Sự tương thích giữa cảm biến và bộ điều khiển trung tâm (PLC) quyết định tốc độ và độ tin cậy của quá trình truyền dữ liệu. Các loại tín hiệu Analog như 4-20mA hoặc 0-10V cung cấp giải pháp truyền thống ổn định, nhưng các giao thức kỹ thuật số như IO-Link hay CANbus đang trở thành tiêu chuẩn mới nhờ khả năng chống nhiễu tuyệt vời. Tín hiệu kỹ thuật số mang lại nhiều dữ liệu hơn, bao gồm cả thông tin chẩn đoán trạng thái sức khỏe của chính cảm biến.
4.3. Khả năng tương thích môi trường
Cảm biến áp suất phải được thiết kế để chịu đựng các điều kiện khắc nghiệt như rung động mạnh, hóa chất tẩy rửa và nhiệt độ thay đổi liên tục trong nhà máy. Chỉ số bảo vệ IP67/69K đảm bảo thiết bị chống lại sự xâm nhập của bụi bẩn và nước áp lực cao, rất cần thiết cho các ứng dụng trong ngành thực phẩm. Vỏ bằng thép không gỉ thực hiện chức năng chống ăn mòn, giúp sensor áp suất công nghiệp duy trì độ chính xác trong nhiều năm hoạt động.
5. Xu hướng mới: Cảm biến thông minh và IIoT
5.1. Bảo trì dự đoán (Predictive Maintenance)
Dữ liệu áp suất lịch sử được phân tích bởi các thuật toán học máy giúp dự báo các hư hỏng tiềm ẩn của Actuator trước khi chúng thực sự xảy ra. Việc theo dõi phản hồi áp suất (pressure feedback) theo thời gian cho phép phát hiện các hiện tượng rò rỉ khí li ti hoặc sự suy giảm hiệu suất của bơm, giúp doanh nghiệp lập kế hoạch bảo trì chủ động. Xu hướng này giúp giảm thời gian dừng máy đột ngột (downtime), vốn là chi phí đắt đỏ nhất trong sản xuất công nghiệp.
5.2. Tích hợp IO-Link và Kết nối Đám mây
Giao thức IO-Link đang cách mạng hóa cách chúng ta giao tiếp với các cảm biến tại hiện trường bằng cách cho phép cấu hình tham số từ xa. Cảm biến áp suất (Pressure sensor) cho Actuator thông minh cung cấp dữ liệu trực tiếp lên các nền tảng đám mây, giúp quản lý có thể theo dõi hiệu suất hệ thống từ bất kỳ đâu. Sự kết nối này tạo điều kiện cho việc triển khai các nhà máy thông minh (Smart Factory), nơi mọi linh kiện đều có thể tương tác và tự tối ưu hóa.
- Cấu hình tự động: Thay thế cảm biến lỗi mà không cần cài đặt lại bằng tay nhờ tính năng lưu trữ tham số trên Master.
- Chẩn đoán nâng cao: Phát hiện quá nhiệt, đứt dây hoặc màng cảm biến bị tắc ngay lập tức.
- Độ chính xác số: Loại bỏ sai số do chuyển đổi tín hiệu Analog-Digital nhiều lần.
6. Kết luận
Cảm biến áp suất (Pressure sensor) cho Actuator đã khẳng định vai trò là yếu tố then chốt trong việc nâng cao hiệu suất và sự an toàn cho các hệ thống sản xuất công nghiệp hiện đại. Việc tích hợp sensor áp suất công nghiệp không chỉ giúp điều khiển áp suất actuator một cách chính xác mà còn mở ra cơ hội cho việc tối ưu hóa năng lượng và triển khai bảo trì dự đoán thông minh. Từ những hệ thống cảm biến áp suất thủy lực mạnh mẽ đến các giải pháp khí nén tinh vi, sự hiện diện của phản hồi áp suất đảm bảo rằng thiết bị chấp hành luôn hoạt động trong trạng thái lý tưởng nhất.
