An toàn điện trong hệ thống Actuator: Hướng dẫn kỹ thuật toàn diện
An toàn điện trong hệ thống Actuator là tập hợp các biện pháp kỹ thuật và quy trình vận hành nhằm ngăn ngừa các rủi ro liên quan đến dòng điện, bảo vệ tính mạng con người và duy trì tính toàn vẹn của thiết bị chấp hành trong môi trường công nghiệp. Trong một hệ thống sản xuất tự động, Actuator điện (như xy lanh điện, động cơ Servo, hay bộ truyền động van) đóng vai trò chuyển hóa năng lượng điện thành chuyển động cơ năng, khiến chúng trở thành những điểm giao thoa phức tạp giữa mạch động lực cao áp và mạch điều khiển tín hiệu thấp áp.
Bài viết này sẽ phân tích chi tiết các nguy cơ tiềm ẩn về điện, giải mã các tiêu chuẩn bảo vệ quốc tế như IEC hay ATEX, và thiết lập một quy trình bảo trì nghiêm ngặt để đảm bảo hệ thống vận hành bền bỉ, tránh các thảm họa cháy nổ hoặc hư hại thiết bị thứ cấp như PLC.
1. Các rủi ro về điện đặc thù trong vận hành thiết bị chấp hành
Quá tải và ngắn mạch là những nguyên nhân hàng đầu gây ra sự cố nhiệt trong các thiết bị chấp hành điện, thường phát sinh khi cơ cấu cơ khí bị kẹt hoặc tải trọng vượt quá momen xoắn thiết kế. Khi trục của Actuator bị bó cứng do ma sát hoặc vật cản, dòng điện qua cuộn dây stator sẽ tăng vọt theo định luật Ohm, tạo ra nhiệt lượng khổng lồ có khả năng làm nóng chảy lớp men cách điện. Nếu không có các thiết bị bảo vệ như cầu chì hoặc MCB (Miniature Circuit Breaker) có đặc tính dòng cắt phù hợp, sự cố này sẽ nhanh chóng dẫn đến cháy nổ và phá hủy hoàn toàn bộ điều khiển động cơ.
Rò rỉ điện (Ground Fault) xảy ra khi lớp cách điện của thiết bị bị suy giảm do nhiệt độ cao, hóa chất hoặc tác động vật lý, tạo ra đường dẫn dòng điện không mong muốn ra vỏ kim loại. Trong môi trường sản xuất công nghiệp, nơi độ ẩm và bụi bẫn luôn thường trực, hiện tượng rò điện không chỉ gây thất thoát năng lượng mà còn là mối đe dọa trực tiếp đến an toàn tính mạng của kỹ sư vận hành. Việc thiếu một hệ thống nối đất (Earthing) chuẩn xác sẽ biến vỏ của Actuator thành một vật dẫn tích điện, sẵn sàng gây giật khi có người chạm vào.
Nhiễu điện từ (EMI – Electromagnetic Interference) là một rủi ro phi truyền thống nhưng cực kỳ nguy hiểm, có khả năng làm sai lệch các tín hiệu phản hồi từ cảm biến và phá vỡ thuật toán điều khiển PID. Các Actuator công suất lớn thường tạo ra từ trường biến thiên mạnh trong quá trình đóng cắt khởi động, nếu dây cáp tín hiệu không được bọc kim (shielding) hoặc đi chung máng cáp với dây động lực, các xung nhiễu sẽ xâm nhập vào hệ thống điều khiển. Hệ quả là Actuator có thể thực hiện các chuyển động không kiểm soát, gây va đập cơ khí hoặc phá hủy sản phẩm trên dây chuyền sản xuất.
2. Các tiêu chuẩn bảo vệ quốc tế và cấp độ cách điện
Chỉ số IP (Ingress Protection) đại diện cho khả năng của vỏ bảo vệ Actuator trong việc ngăn chặn sự xâm nhập của vật thể rắn và chất lỏng theo tiêu chuẩn IEC 60529. Đối với các thiết bị chấp hành hoạt động trong môi trường tiếp xúc với tia nước áp suất cao hoặc ngập nước định kỳ, việc lựa chọn chuẩn IP67 hoặc IP68 là điều kiện tiên quyết để đảm bảo phần điện bên trong không bị đoản mạch. Sự xâm nhập của hơi ẩm dù là nhỏ nhất cũng có thể gây ra hiện tượng phóng điện bề mặt giữa các terminal, dẫn đến hư hỏng vĩnh viễn bảng mạch điều khiển tích hợp.
| Cấp độ bảo vệ (IP Code) | Khả năng bảo vệ vật rắn | Khả năng bảo vệ chất lỏng | Ứng dụng phổ biến trong công nghiệp |
|---|---|---|---|
| IP54 | Chống bụi hạn chế | Chống nước bắn tung tóe từ mọi hướng | Lắp đặt trong nhà, môi trường khô ráo. |
| IP65 | Chống bụi hoàn toàn | Chống tia nước áp suất thấp | Dây chuyền đóng gói, lắp ráp linh kiện. |
| IP67 | Chống bụi hoàn toàn | Chống ngâm nước tạm thời (30 phút) | Ngành thực phẩm (thường xuyên xịt rửa). |
| IP68 | Chống bụi hoàn toàn | Chống ngâm nước liên tục dưới áp suất | Trạm xử lý nước thải, khai thác mỏ. |

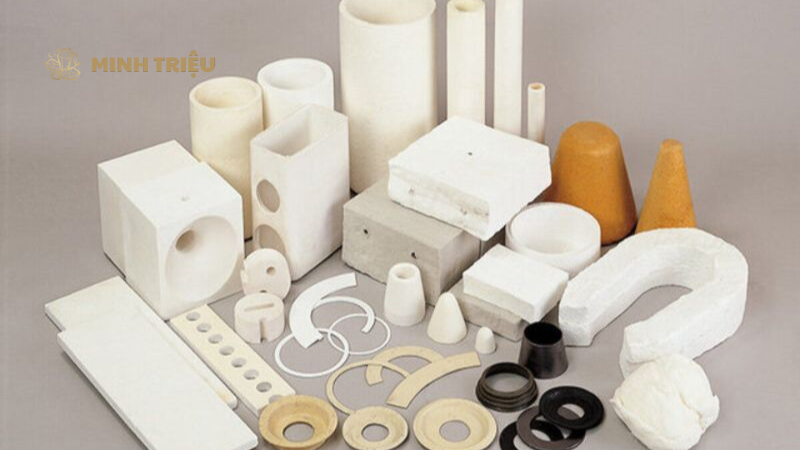

Lớp cách điện (Insulation Class) phân loại khả năng chịu nhiệt của các vật liệu cách điện trong cuộn dây động cơ, đảm bảo an toàn điện khi Actuator vận hành ở cường độ cao. Các vật liệu này được xếp hạng dựa trên nhiệt độ tối đa mà chúng có thể chịu đựng được mà không bị thoái hóa tính chất điện từ. Trong các ứng dụng nặng nhọc, lớp cách điện Class F (155°C) hoặc Class H (180°C) thường được ưu tiên để dự phòng cho các trường hợp sinh nhiệt do ma sát hoặc môi trường làm việc khắc nghiệt.
Tiêu chuẩn chống cháy nổ (ATEX/Ex) là yêu cầu bắt buộc đối với các Actuator hoạt động trong các khu vực dễ cháy như nhà máy hóa chất, lọc dầu hoặc kho chứa bột mịn. Một thiết bị đạt chuẩn Ex phải được thiết kế sao cho nếu có tia lửa điện phát sinh bên trong, nó sẽ không thể thoát ra ngoài để mồi lửa cho môi trường xung quanh. Điều này đòi hỏi vỏ thiết bị phải cực kỳ dày, các khớp nối phải có khe hở chống lửa (flamepath) và các đầu đấu nối phải được trám kín bằng vật liệu đặc biệt.
3. Thiết kế hệ thống điện an toàn cho thiết bị chấp hành
Lựa chọn thiết bị bảo vệ mạch phải căn cứ vào dòng khởi động thực tế và hằng số thời gian của Actuator để tránh tình trạng nhảy át-tô-mát giả hoặc bảo vệ không kịp thời. Việc sử dụng kết hợp giữa MCB loại C hoặc D và Relay nhiệt (Thermal Overload Relay) giúp tạo ra hai lớp bảo vệ: một lớp chống ngắn mạch tức thời và một lớp chống quá tải nhiệt tích lũy. Đối với các hệ thống động cơ Servo điều khiển Actuator, các bộ driver hiện đại thường tích hợp sẵn các thuật toán bảo vệ như Overvoltage, Undervoltage, và I2t protection để tự động ngắt nguồn khi phát hiện bất thường.
Hệ thống nối đất và cân bằng thế là nền tảng của an toàn điện công nghiệp, đảm bảo rằng mọi thành phần kim loại của hệ thống Actuator luôn ở mức điện áp không (0V) so với mặt đất. Một điểm nối đất kém chất lượng có thể dẫn đến hiện tượng tích tụ tĩnh điện, gây hỏng các linh kiện điện tử nhạy cảm hoặc tạo ra các xung điện áp cao trong quá trình sét đánh hoặc sự cố lưới điện. Cần thực hiện việc nối đất tập trung (Star Grounding) để tránh các vòng lặp đất (Ground Loops) – nguyên nhân gây nhiễu tín hiệu nghiêm trọng trong các phép đo chính xác.

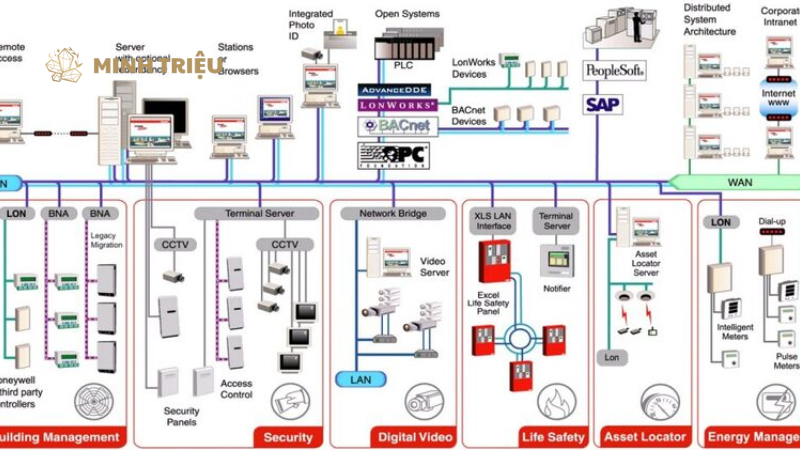

Cách ly tín hiệu và bảo vệ tầng điều khiển sử dụng các bộ Opto-isolator giúp ngăn chặn điện áp cao từ mạch động lực Actuator dội ngược về phá hủy PLC hoặc máy tính công nghiệp. Trong thiết kế, người ta thường phân tách nguồn nuôi cho phần động cơ (thường là 220VAC hoặc 380VAC) và nguồn cho phần điều khiển/phản hồi (24VDC). Sự tách biệt vật lý thông qua các relay trung gian hoặc bộ cách ly quang học tạo ra một “bức tường lửa” an toàn, đảm bảo rằng lỗi điện tại Actuator không thể làm tê liệt toàn bộ hệ thống điều khiển trung tâm.
- MCB/MCCB: Ngắt mạch khi có sự cố ngắn mạch lớn.
- Relay nhiệt (Thermal Relay): Bảo vệ cuộn dây khỏi quá nhiệt khi quá tải nhẹ kéo dài.
- Bộ lọc EMI (EMI Filter): Triệt tiêu nhiễu tần số cao phát ra từ bộ biến tần hoặc driver.
- Chống sét lan truyền (SPD): Bảo vệ các thiết bị điện tử nhạy cảm trước các xung điện áp đột biến.
- Biến áp cách ly (Isolation Transformer): Cung cấp nguồn điện “sạch” cho các mạch điều khiển logic.
4. Quy trình bảo trì an toàn điện theo tiêu chuẩn LOTO

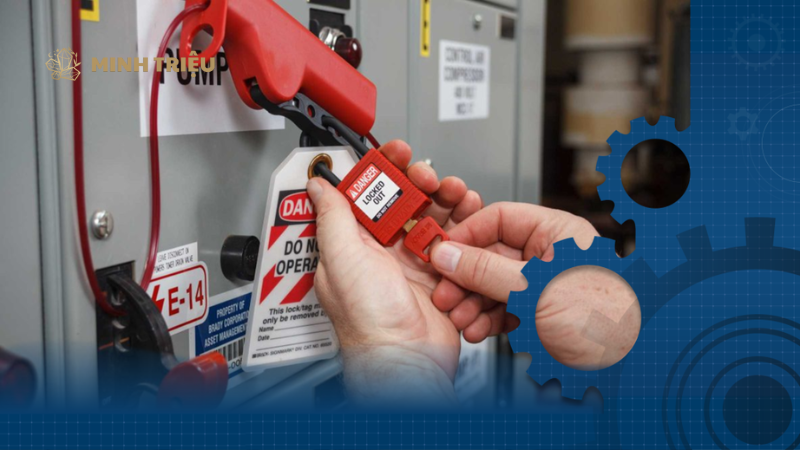

Quy trình Lockout/Tagout (LOTO) là tiêu chuẩn vàng trong an toàn công nghiệp, yêu cầu mọi nguồn năng lượng (điện, khí nén, thủy lực) cung cấp cho Actuator phải được ngắt, khóa bằng ổ khóa cá nhân và gắn biển báo trước khi bất kỳ hoạt động bảo trì nào diễn ra. Việc vi phạm LOTO là nguyên nhân chính dẫn đến các tai nạn thương tâm khi thiết bị vô tình khởi động trong lúc công nhân đang thao tác trên cơ cấu cơ khí. Mỗi kỹ sư phải giữ chìa khóa riêng của mình và không ai có quyền mở khóa trừ khi chính người đó xác nhận khu vực đã an toàn.
Kiểm tra điện trở cách điện định kỳ bằng máy đo chuyên dụng (Megohmmeter) giúp phát hiện sớm sự lão hóa của cuộn dây bên trong Actuator trước khi sự cố thực sự xảy ra. Giá trị điện trở cách điện tối thiểu phải đạt mức 1 Megaohm cho mỗi 1000V điện áp làm việc, nhưng trong thực tế, các hệ thống an toàn thường yêu cầu giá trị cao hơn nhiều. Việc theo dõi xu hướng giảm dần của điện trở cách điện qua từng tháng là cơ sở quan trọng để lập kế hoạch thay thế thiết bị chủ động, tránh tình trạng dừng máy đột ngột gây thiệt hại kinh tế.
| Bước bảo trì | Công cụ sử dụng | Nội dung kiểm tra | Mục tiêu an toàn |
|---|---|---|---|
| Cách ly nguồn | Khóa LOTO, Biển báo | Ngắt CB nguồn, khóa vật lý vào tủ điện. | Ngăn chặn khởi động ngoài ý muốn. |
| Xả năng lượng dư | Điện trở xả, Đồng hồ VOM | Kiểm tra điện áp dư trên tụ điện của Driver. | Tránh giật điện do năng lượng lưu trữ. |
| Kiểm tra nối đất | Máy đo điện trở đất | Đo điện trở giữa vỏ Actuator và cọc tiếp địa. | Đảm bảo dòng rò được triệt tiêu an toàn. |
| Siết chặt tiếp điểm | Tua vít lực (Torque wrench) | Kiểm tra các đầu dây tại Terminal block. | Ngăn ngừa hồ quang điện do lỏng lẻo. |
Sử dụng dụng cụ bảo hộ cá nhân (PPE) đúng tiêu chuẩn khi làm việc với hệ thống điện Actuator là rào cản cuối cùng bảo vệ tính mạng con người. Kỹ sư điện cần trang bị găng tay cách điện phù hợp với cấp điện áp, kính chống hồ quang và giày tĩnh điện để giảm thiểu rủi ro khi có sự cố phóng điện đột ngột. Việc coi thường các thiết bị bảo hộ này, dù là trong các tác vụ kiểm tra nhanh, thường dẫn đến những hậu quả không thể đảo ngược trong môi trường điện áp cao công nghiệp.
5. Ứng dụng công nghệ giám sát điện năng thông minh
Giám sát dòng điện thực tế (Real-time Current Monitoring) thông qua các cảm biến dòng hoặc tích hợp trong driver cho phép hệ thống dự đoán các hư hỏng cơ khí của Actuator dựa trên sự thay đổi của phụ tải điện. Khi một ổ bi bị mòn hoặc trục truyền động bị thiếu dầu bôi trơn, momen xoắn cần thiết sẽ tăng lên, kéo theo dòng điện tiêu thụ tăng. Bằng cách thiết lập các ngưỡng cảnh báo sớm (Warning thresholds), bộ phận bảo trì có thể can thiệp ngay lập tức, ngăn chặn tình trạng quá tải điện dẫn đến cháy cuộn dây.
Phân tích chất lượng điện năng giúp bảo vệ các Actuator nhạy cảm khỏi tác động tiêu cực của hài bậc cao và hiện tượng sụt áp (Voltage Sag). Trong các nhà máy có nhiều biến tần và động cơ lớn, chất lượng điện lưới thường bị ô nhiễm bởi các xung nhiễu tần số cao, có thể gây nóng động cơ một cách bất thường và làm giảm tuổi thọ của tụ điện trong mạch điều khiển. Việc lắp đặt các bộ ổn áp và lọc sóng hài tại đầu nguồn cấp cho cụm Actuator là một khoản đầu tư xứng đáng để tăng cường độ tin cậy của toàn hệ thống.
- Kiểm tra vỏ ngoài Actuator xem có dấu hiệu biến dạng nhiệt hoặc cháy sém không.
- Đảm bảo các ống luồn dây cáp (conduit) không bị nứt vỡ hoặc hở đầu nối.
- Xác nhận đèn báo trạng thái nguồn trên tủ điều khiển hoạt động bình thường.
- Kiểm tra các nút dừng khẩn cấp (E-Stop) không bị kẹt và có thể kích hoạt dễ dàng.
- Quan sát các kết nối nối đất xem có bị gỉ sét hoặc lỏng lẻo hay không.
6. Kết luận
Việc duy trì an toàn điện trong hệ thống Actuator không chỉ là tuân thủ các quy định pháp lý mà còn là chiến lược tối ưu hóa hiệu suất sản xuất bền vững. Một hệ thống được thiết kế đúng tiêu chuẩn IEC, lựa chọn cấp bảo vệ IP phù hợp và thực hiện nghiêm ngặt quy trình LOTO sẽ giảm thiểu tối đa thời gian dừng máy (downtime) không kế hoạch. Sự kết hợp giữa bảo vệ phần cứng (cầu chì, relay, cách ly) và giám sát phần mềm (theo dõi dòng điện, nhiệt độ) tạo nên một hệ sinh thái vận hành an toàn, tin cậy.
Đối với các nhà quản lý nhà máy, việc đầu tư vào đào tạo chuyên sâu về an toàn điện cho đội ngũ kỹ thuật và nâng cấp hệ thống giám sát năng lượng là giải pháp hiệu quả nhất để phòng tránh rủi ro. Hãy luôn nhớ rằng, một sự cố điện tại một thiết bị chấp hành nhỏ lẻ có thể gây ra phản ứng dây chuyền làm tê liệt cả một dây chuyền sản xuất triệu đô. Do đó, việc đặt tiêu chuẩn an toàn lên hàng đầu chính là chìa khóa để tiến tới mô hình sản xuất thông minh và an toàn trong kỷ nguyên công nghiệp 4.0.
