An toàn cơ khí trong hệ thống Actuator: Tiêu chuẩn và Giải pháp phòng ngừa rủi ro toàn diện
Thiết bị chấp hành (Actuator) đóng vai trò là cơ cấu then chốt chuyển đổi năng lượng (điện, khí nén hoặc thủy lực) thành các chuyển động vật lý chính xác trong mọi quy trình sản xuất hiện đại. Sự vận hành của chúng đảm bảo tính liên tục của dây chuyền, nhưng đồng thời tiềm ẩn những nguy cơ va đập và kẹp cơ khí với lực tác động cực lớn lên cơ thể con người. Việc thiết lập một hệ thống an toàn cơ khí nghiêm ngặt không chỉ bảo vệ sức khỏe người lao động mà còn ngăn ngừa các thiệt hại kinh tế do dừng máy đột ngột hoặc hỏng hóc thiết bị.
1. Các mối nguy cơ khí đặc trưng của hệ thống Actuator
Nguy cơ kẹp và cắt (Pinching & Shearing) xuất hiện phổ biến tại các điểm giao cắt giữa trục Actuator công nghiệp và khung máy cố định. Khi thiết bị chấp hành thực hiện hành trình tịnh tiến hoặc xoay, các khe hở cơ khí thay đổi kích thước nhanh chóng tạo thành những “điểm bẫy” nguy hiểm. Lực ép từ hệ thống thủy lực hoặc khí nén thường vượt xa khả năng chịu đựng của mô mềm và xương người, dẫn đến các chấn thương nghiêm trọng hoặc mất chi.
Nguy cơ va đập (Impact) phát sinh do tốc độ phản ứng cực nhanh của các dòng Actuator điện và khí nén hiện đại. Một lệnh điều khiển lỗi hoặc tín hiệu nhiễu có thể khiến trục thiết bị phóng ra với vận tốc lớn, biến bộ phận kim loại thành vật thể gây sát thương mạnh. Người vận hành đứng trong phạm vi hoạt động của máy không kịp phản xạ trước các chuyển động bất ngờ, đặc biệt là trong các chu kỳ máy có tính lặp lại nhưng thay đổi tốc độ đột ngột.
Nguy cơ năng lượng dư (Stored Energy) tiềm ẩn trong các bình tích áp, lò xo nén hoặc các đoạn đường ống chứa khí nén sau khi đã ngắt nguồn cấp chính. Nhiều tai nạn xảy ra khi nhân viên kỹ thuật tháo rời bộ phận bảo trì mà quên xả áp, khiến Actuator tự kích hoạt do áp suất tồn dư. Đây là loại rủi ro âm thầm nhưng có sức công phá lớn nhất vì nó tạo ra cảm giác an toàn giả tạo sau khi máy đã ngừng hoạt động.
Nguy cơ do lỗi hệ thống điều khiển gây ra hiện tượng tự khởi động ngoài ý muốn (Unintended startup) do lỗi logic phần mềm hoặc hư hỏng linh kiện điện tử. Nếu hệ thống không được thiết kế theo nguyên tắc dư thừa (Redundancy), một lỗi đơn lẻ (Single point of failure) có thể kích hoạt chu kỳ máy trong khi con người đang thực hiện hiệu chỉnh thủ công. Việc thiếu khả năng tự chẩn đoán (Self-diagnosis) của bộ điều khiển khiến các lỗi tiềm ẩn này không được phát hiện sớm.
2. Tiêu chuẩn an toàn quốc tế và Quy định hiện hành
Tiêu chuẩn ISO 13849-1 xác định các yêu cầu về thiết kế và tích hợp các bộ phận an toàn của hệ thống điều khiển máy móc. Tiêu chuẩn này phân loại các mức hiệu suất (Performance Level – PL) từ ‘a’ đến ‘e’, trong đó PL ‘e’ tương ứng với mức độ rủi ro cao nhất và đòi hỏi các biện pháp bảo vệ khắt khe nhất. Các nhà sản xuất Actuator phải chứng minh sản phẩm của họ đáp ứng được các chỉ số về thời gian trung bình đến khi xảy ra hư hỏng nguy hiểm (MTTFd) để đảm bảo độ tin cậy vận hành.
Tiêu chuẩn IEC 62061 tập trung cụ thể vào an toàn chức năng của các hệ thống điều khiển điện và điện tử có liên quan đến an toàn. Tiêu chuẩn này sử dụng khái niệm Mức độ toàn vẹn an toàn (SIL) để đánh giá khả năng giảm thiểu rủi ro của thiết bị. Đối với các hệ thống thiết bị chấp hành trong môi trường hóa chất hoặc dầu khí, việc tuân thủ SIL 2 hoặc SIL 3 là yêu cầu bắt buộc để ngăn chặn các thảm họa cháy nổ hoặc rò rỉ chất độc hại.
Tiêu chuẩn OSHA và TCVN cung cấp khung pháp lý bắt buộc về việc lắp đặt các cơ cấu che chắn máy (Machine Guarding) tại địa phương. Các quy định này yêu cầu mọi điểm kẹp nguy hiểm phải được cách ly hoàn toàn bằng rào chắn vật lý hoặc thiết bị cảm biến. Người sử dụng lao động có trách nhiệm pháp lý trong việc thực hiện đánh giá rủi ro định kỳ và lưu trữ hồ sơ bảo trì an toàn theo đúng quy chuẩn Nhà nước.
| Tiêu chuẩn | Phạm vi áp dụng | Chỉ số đánh giá chính |
|---|---|---|
| ISO 13849-1 | Hệ thống điều khiển cơ khí, thủy lực, khí nén | Performance Level (PL a-e) |
| IEC 62061 | Hệ thống điện, điện tử lập trình được (E/E/PE) | Safety Integrity Level (SIL 1-4) |
| ISO 13857 | Khoảng cách an toàn ngăn chặn tiếp cận vùng nguy hiểm | Kích thước rào chắn (mm) |
3. Giải pháp đảm bảo an toàn cơ khí trong lắp đặt và vận hành
Giải pháp bảo vệ vật lý (Hard Guarding):
Rào chắn vật lý tạo ra một ranh giới chia cắt hoàn toàn giữa không gian làm việc của con người và vùng hoạt động của Actuator. Các vách ngăn này thường được chế tạo từ lưới thép cường lực hoặc nhựa polycarbonate trong suốt, cho phép quan sát nhưng ngăn chặn sự tiếp xúc vô ý. Thiết kế rào chắn phải tuân thủ nghiêm ngặt bảng khoảng cách an toàn, đảm bảo rằng ngay cả khi đưa tay qua các khe hở, người vận hành cũng không thể chạm tới các bộ phận chuyển động.
Vỏ bọc trục (Bellows/Covers) bảo vệ các ty xi lanh và trục vít me khỏi bụi bẩn đồng thời ngăn chặn việc cuốn tóc hoặc quần áo vào cơ cấu truyền động. Trong các ứng dụng Actuator công nghiệp chịu tải trọng lớn, các tấm che bằng thép không gỉ (Telescopic covers) cung cấp khả năng bảo vệ tối ưu trước các mảnh vỡ kim loại văng bắn. Việc bảo trì định kỳ các tấm che này đảm bảo chúng không bị biến dạng, gây kẹt ngược lại cho hệ thống.
Thiết bị an toàn điện tử (Electro-sensitive protective equipment):
Màng ánh sáng an toàn (Safety Light Curtains) sử dụng các chùm tia hồng ngoại để tạo ra một bức tường ảo xung quanh khu vực làm việc của máy. Khi bất kỳ chùm tia nào bị ngắt quãng do vật thể xâm nhập, bộ điều khiển sẽ ngay lập tức gửi tín hiệu dừng cưỡng bức đến Actuator. Đây là giải pháp linh hoạt giúp tăng năng suất lao động do không cần tháo lắp rào chắn vật lý khi cần nạp liệu thủ công vào máy.
Cảm biến tiệm cận an toàn giám sát vị trí của các cửa bảo vệ và chỉ cho phép máy hoạt động khi tất cả các chốt an toàn đã được đóng hoàn toàn. Các cảm biến này phải được thiết kế chống can thiệp (Anti-tamper), ngăn chặn việc người vận hành cố tình vô hiệu hóa chức năng bảo vệ để rút ngắn thời gian làm việc. Việc tích hợp các cảm biến này vào mạch an toàn (Safety Circuit) đảm bảo tính nhất quán giữa trạng thái vật lý và lệnh điều khiển điện tử.
Nút dừng khẩn cấp (Emergency Stop) cung cấp cơ chế can thiệp trực tiếp của con người khi phát hiện tình huống nguy hiểm phát sinh. Các nút bấm này phải có màu đỏ, nền vàng nổi bật và được đặt tại mọi vị trí mà người vận hành có thể tiếp cận nhanh nhất. Cơ chế của nút dừng khẩn cấp là ngắt trực tiếp nguồn năng lượng (điện hoặc khí) cấp cho thiết bị chấp hành, đồng thời kích hoạt phanh cơ khí nếu có.
Kiểm soát năng lượng dư (Energy Isolation):
Quy trình LOTO (Lockout/Tagout) tiêu chuẩn hóa các bước cô lập năng lượng trước khi thực hiện bất kỳ hoạt động bảo trì nào trên Actuator. Quy trình này bao gồm việc tắt nguồn, khóa ổ khóa cá nhân vào cầu dao/van và gắn thẻ cảnh báo ghi rõ tên người chịu trách nhiệm. Việc tuân thủ LOTO loại bỏ hoàn toàn khả năng một người khác vô tình khởi động máy trong khi đồng nghiệp đang nằm trong vùng nguy hiểm.
Van xả áp tự động (Exhaust valves) giải phóng toàn bộ lượng khí nén tồn đọng trong xi lanh ngay khi nút dừng khẩn cấp được kích hoạt. Đối với các hệ thống thủy lực, các van phân phối (Spool valves) phải được thiết kế để ở trạng thái xả (Open tank) khi mất điện. Việc kiểm soát năng lượng dư này ngăn chặn hiện tượng trục xi lanh đột ngột di chuyển do áp suất tích tụ khi hệ thống vừa được cấp nguồn trở lại.
- Thông báo: Thông báo cho tất cả nhân viên liên quan về việc dừng máy để bảo trì.
- Dừng máy: Thực hiện quy trình dừng máy tiêu chuẩn thông qua bảng điều khiển.
- Cô lập: Ngắt cầu dao điện, đóng van khí nén/thủy lực cung cấp cho Actuator.
- Khóa và Gắn thẻ: Đặt ổ khóa an toàn và thẻ cảnh báo tại các điểm cô lập năng lượng.
- Kiểm tra: Thử khởi động máy hoặc sử dụng đồng hồ đo áp suất để xác nhận máy đã mất hoàn toàn năng lượng.
4. Thiết kế an toàn (Safety by Design) cho Actuator
Lựa chọn Torque/Lực phù hợp giúp hạn chế tối đa tổn thương khi xảy ra va chạm không mong muốn giữa máy và người. Việc sử dụng một Actuator có công suất quá lớn so với yêu cầu thực tế không chỉ lãng phí năng lượng mà còn làm gia tăng mức độ nghiêm trọng của tai nạn cơ khí. Kỹ sư thiết kế nên tích hợp các bộ ly hợp an toàn (Safety clutches) hoặc giới hạn dòng điện (Current limiting) để máy tự động dừng khi gặp vật cản vượt quá tải trọng định mức.
Tính năng Fail-safe đảm bảo rằng trong trường hợp mất tín hiệu hoặc mất nguồn, thiết bị chấp hành sẽ tự động di chuyển về vị trí an toàn nhất đã được thiết lập trước. Ví dụ, trong các van điều khiển lưu dẫn hóa chất, lò xo phản hồi sẽ đóng kín van nếu hệ thống khí nén gặp sự cố rò rỉ. Thiết kế Fail-safe là chốt chặn cuối cùng ngăn chặn các thảm họa dây chuyền trong các quy trình sản xuất nhạy cảm.
Công tắc hành trình (Limit Switches) đóng vai trò là các cảm biến giám sát biên độ di chuyển vật lý của thiết bị. Khi Actuator chạm đến giới hạn được phép, công tắc sẽ ngắt mạch điều khiển để ngăn chặn hiện tượng trục thiết bị đâm vào khung máy gây vỡ nát cơ cấu cơ khí. Sự kết hợp giữa công tắc hành trình cơ khí (Hard limit) và giới hạn phần mềm (Soft limit) tạo ra hai lớp bảo vệ vững chắc cho hệ thống.
Bảng so sánh đặc tính an toàn theo loại năng lượng:
| Loại Actuator | Ưu điểm an toàn | Nhược điểm/Rủi ro | Giải pháp an toàn bổ sung |
|---|---|---|---|
| Khí nén | Không cháy nổ, tốc độ nhanh | Năng lượng dư trong ống | Van xả áp nhanh, giảm chấn |
| Thủy lực | Lực rất lớn, giữ vị trí tốt | Nguy cơ rò rỉ dầu cao áp | Van một chiều an toàn, khay hứng |
| Điện | Điều khiển chính xác, sạch sẽ | Nguy cơ giật điện, cháy motor | Phanh điện từ, cảm biến quá tải |

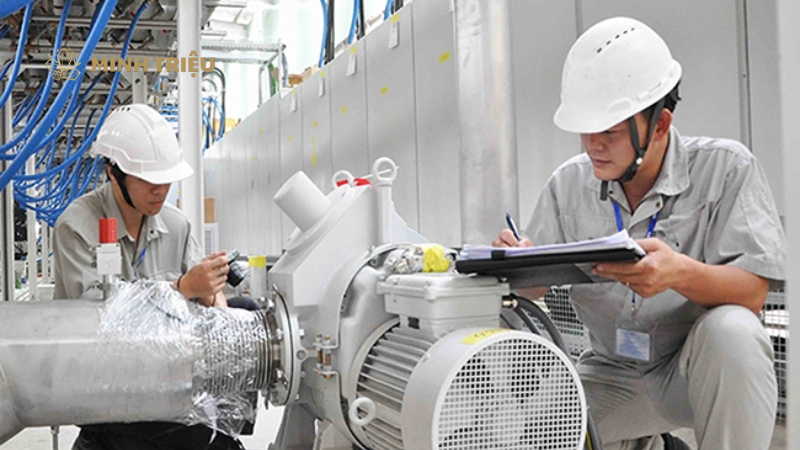

5. Bảo trì phòng ngừa: Chìa khóa duy trì an toàn dài hạn
Kiểm tra độ mỏi vật liệu giúp phát hiện sớm các vết nứt li ti trên trục Actuator và các khớp nối cơ khí trước khi chúng gãy rời hoàn toàn. Môi trường công nghiệp với độ rung động cao và chu kỳ hoạt động liên tục khiến kim loại dần mất đi đặc tính chịu lực ban đầu. Việc sử dụng các phương pháp kiểm tra không phá hủy (NDT) như siêu âm hoặc thẩm thấu chất lỏng là cần thiết đối với các hệ thống chấp hành chịu tải trọng động lớn.
Bảo trì hệ thống giảm chấn (Buffers/Shock absorbers) ngăn chặn các chấn động va đập mạnh ở cuối hành trình của xi lanh. Các bộ phận giảm chấn thủy lực hoặc cao su bị lão hóa sẽ mất khả năng hấp thụ động năng, dẫn đến các cú thúc mạnh gây hư hại cấu trúc máy và tạo tiếng ồn lớn. Việc duy trì hệ thống giảm chấn hoạt động tốt cũng góp phần làm mịn chuyển động, giảm thiểu các rung động bất thường có thể gây nhiễu cho các cảm biến an toàn.
Hiệu chuẩn bộ điều khiển PID ngăn chặn hiện tượng dao động quá mức (Hunting) – nguyên nhân khiến Actuator rung lắc dữ dội xung quanh điểm dừng. Khi các thông số điều khiển không còn chính xác do sự thay đổi của ma sát hoặc tải trọng, thiết bị có thể tự kích hoạt các chuyển động giật cục nguy hiểm. Việc tối ưu hóa thuật toán điều khiển không chỉ nâng cao độ chính xác sản xuất mà còn bảo vệ tính toàn vẹn của các cơ cấu cơ khí nhạy cảm.
6. Đào tạo nhân sự và Văn hóa an toàn lao động
Nâng cao nhận thức về “điểm kẹp” là nội dung cốt lõi trong mọi chương trình huấn luyện an toàn cho công nhân vận hành. Mỗi loại máy đều có những vùng nguy hiểm đặc thù mà chỉ những người trực tiếp thao tác mới có thể nhận diện rõ nhất. Việc đánh dấu các vùng này bằng sơn màu vàng/đen tương phản giúp nhắc nhở liên tục về sự hiện diện của rủi ro kẹp tay.
Xây dựng quy trình thao tác chuẩn (SOP) đảm bảo mọi nhân viên đều thực hiện các bước vận hành theo một trình tự an toàn nhất quán. SOP phải bao gồm các hướng dẫn cụ thể về việc kiểm tra thiết bị trước khi khởi động và cách xử lý khi máy báo lỗi an toàn. Một văn hóa an toàn mạnh mẽ khuyến khích nhân viên chủ động báo cáo các hành vi mất an toàn hoặc các hư hỏng nhẹ của thiết bị trước khi chúng trở thành sự cố lớn.
- Găng tay chống cắt: Bảo vệ bàn tay khi làm việc gần các cạnh sắc của cơ cấu cơ khí.
- Kính bảo hộ: Ngăn chặn dầu thủy lực hoặc mảnh vỡ văng vào mắt khi có sự cố.
- Giày an toàn: Chống dập ngón chân trong trường hợp rơi linh kiện nặng của Actuator.
- Nút bịt tai: Giảm thiểu tác động của tiếng ồn rít khí nén hoặc va đập cơ khí kéo dài.
7. Kết luận
An toàn cơ khí trong hệ thống Actuator là sự kết hợp chặt chẽ giữa thiết kế kỹ thuật thông minh, việc tuân thủ các tiêu chuẩn ISO/IEC và ý thức tự giác của con người. Từ việc lắp đặt các rào chắn vật lý, tích hợp màng ánh sáng an toàn cho đến việc thực thi nghiêm ngặt quy trình LOTO, mỗi giải pháp đều đóng vai trò là một lớp phòng vệ chuyên sâu. Trong kỷ nguyên sản xuất thông minh, việc đầu tư vào các hệ thống thiết bị chấp hành có khả năng tự chẩn đoán và Fail-safe không còn là lựa chọn mà là yêu cầu tiên quyết để duy trì lợi thế cạnh tranh.
Doanh nghiệp cần nhận thức rõ rằng chi phí cho các thiết bị an toàn và đào tạo nhân sự luôn thấp hơn rất nhiều so với tổn thất do tai nạn lao động gây ra. Một hệ thống Actuator an toàn không chỉ đảm bảo sự an tâm cho người lao động mà còn là minh chứng cho sự chuyên nghiệp và trách nhiệm của doanh nghiệp đối với cộng đồng. Hãy biến an toàn thành một phần không thể tách rời của quy trình sản xuất để hướng tới sự phát triển bền vững và nhân văn.
