Actuator trong ngành dầu khí : Giải pháp điều khiển trong môi trường khắc nghiệt

Actuator trong ngành dầu khí đóng vai trò là “cơ bắp” của hệ thống tự động hóa, chịu trách nhiệm chuyển đổi năng lượng (điện, khí nén hoặc thủy lực) thành chuyển động cơ học để vận hành các thiết bị đóng cắt dòng chảy như van bi, van cổng và van bướm trong những điều kiện khắc nghiệt nhất của hành tinh. Sự hiện diện của thiết bị chấp hành là yếu tố sống còn để đảm bảo an toàn vận hành, ngăn chặn thảm họa tràn dầu và tối ưu hóa năng suất khai thác tại các mỏ dầu ngoài khơi hay các nhà máy lọc dầu nội địa.

Bài viết này sẽ phân tích sâu rộng về các loại thiết bị chấp hành dầu khí, tiêu chuẩn an toàn quốc tế, đặc tính kỹ thuật chống ăn mòn và xu hướng công nghệ Smart Actuator nhằm giúp các kỹ sư và nhà quản lý dự án có cái nhìn toàn diện nhất về giải pháp điều khiển dòng chảy công nghiệp.

1. Actuator trong ngành dầu khí là gì?

Thiết bị chấp hành trong ngữ cảnh dầu khí được định nghĩa là một thiết bị cơ điện hoặc cơ khí nhận tín hiệu điều khiển từ hệ thống trung tâm (DCS/SCADA) để thực hiện các thao tác vật lý trên van công nghiệp nhằm điều tiết áp suất, lưu lượng và hướng đi của nhũ tương dầu khí. Khác với các ngành công nghiệp nhẹ, actuator ngành dầu khí phải đối mặt với áp suất tĩnh cực cao (có thể lên tới 15.000 PSI) và sự hiện diện của các tạp chất hóa học mạnh như $H_2S$ (Hydro Sulfua) hay $CO_2$.

Chức năng của chúng không chỉ dừng lại ở việc đóng/mở (On/Off) thông thường mà còn phải thực hiện nhiệm vụ điều tiết chính xác (Modulating) và đặc biệt là chức năng ngắt khẩn cấp (Emergency Shutdown – ESD) để bảo vệ tính mạng con người và tài sản khi xảy ra sự cố áp suất vượt ngưỡng.Việc tuân thủ các tiêu chuẩn quốc tế là yêu cầu bắt buộc đối với mọi thiết bị chấp hành được lắp đặt trong chuỗi giá trị dầu khí để đảm bảo tính đồng nhất và an toàn kỹ thuật. Các tổ chức như API (American Petroleum Institute), ASME (American Society of Mechanical Engineers) và ISO đã thiết lập các khung quy chuẩn khắt khe về vật liệu và hiệu suất vận hành.

Bảng 1: Các tiêu chuẩn kỹ thuật cốt lõi cho Actuator dầu khí

Tiêu chuẩn	Tên đầy đủ/Mô tả	Ý nghĩa trong ngành dầu khí
API 6D	Specification for Pipeline and Piping Valves	Quy định về thiết kế van và bộ truyền động cho đường ống dẫn dầu/khí.
ATEX / IECEx	Explosive Atmospheres	Chứng chỉ bắt buộc cho thiết bị hoạt động trong môi trường có nguy cơ cháy nổ cao.
SIL 2/3	Safety Integrity Level	Đánh giá mức độ tin cậy của chức năng an toàn (mức 3 là cao nhất cho ứng dụng dân dụng).
IP68	Ingress Protection	Khả năng chống bụi hoàn toàn và chịu được việc ngâm nước dưới áp suất lớn.
NACE MR0175	Materials for use in H2S environments	Quy định vật liệu chống nứt vỡ do ứng suất sunfua trong dầu chua.

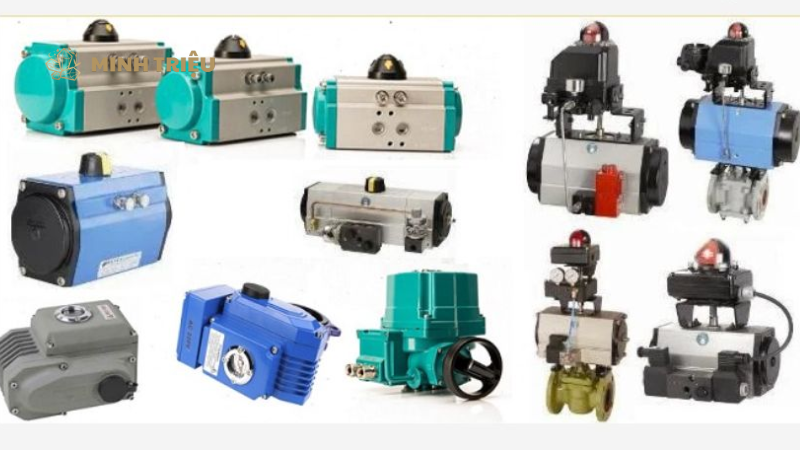

2. Các loại Actuator phổ biến nhất trong dầu khí

Lựa chọn loại năng lượng vận hành cho bộ truyền động phụ thuộc trực tiếp vào yêu cầu về lực mô-men xoắn, tốc độ phản ứng và nguồn năng lượng sẵn có tại vị trí lắp đặt thực tế (giàn khoan, trạm nén khí hay nhà máy lọc dầu). Mỗi loại actuator sở hữu những ưu nhược điểm riêng biệt, tạo nên một hệ sinh thái thiết bị chấp hành đa dạng phục vụ cho từng phân khúc chuyên biệt của ngành.

Actuator khí nén (Pneumatic Actuators):

Actuator khí nén chiếm ưu thế tuyệt đối trong các ứng dụng yêu cầu tốc độ đóng mở cực nhanh nhờ vào khả năng lưu trữ năng lượng dưới dạng khí nén áp suất thấp. Đây là lựa chọn hàng đầu cho hệ thống Emergency Shutdown (ESD) bởi thiết kế đơn giản, chi phí vận hành thấp và đặc biệt là tính an toàn nội tại (không phát sinh tia lửa điện). Cơ chế Spring Return (lò xo phản hồi) cho phép thiết bị tự động đưa van về vị trí an toàn (đóng hoặc mở) ngay khi nguồn khí nén gặp sự cố, giúp ngăn chặn rò rỉ khí gas ra môi trường.

Actuator thủy lực (Hydraulic Actuators):

Thiết bị chấp hành thủy lực là giải pháp tối ưu cho những dòng van kích thước lớn (Large-bore valves) yêu cầu mô-men xoắn (Torque) lên đến hàng chục nghìn Newton-mét để thắng được áp lực dòng chảy bên trong đường ống dẫn dầu thô. Bằng cách sử dụng chất lỏng thủy lực không nén được, thiết bị này cung cấp lực đẩy mạnh mẽ và ổn định, cho phép kiểm soát van một cách mượt mà ngay cả khi chịu tải trọng cực lớn. Chúng thường xuất hiện tại các cụm cây thông (Christmas Trees) ở đầu giếng hoặc các trạm bơm chiến lược.

Actuator điện (Electric Actuators):

Bộ truyền động điện thế hệ mới đang dần thay thế các hệ thống truyền thống tại các nhà máy hạ nguồn nhờ vào khả năng điều khiển vị trí chính xác đến từng milimet và khả năng tích hợp không dây. Tuy nhiên, rào cản lớn nhất của điện năng trong ngành dầu khí là nguy cơ hỏa hoạn, do đó, các Electric Actuators phải được trang bị vỏ bọc Explosion-proof (chống cháy nổ) đạt chuẩn Class I, Div 1. Ưu điểm lớn nhất của chúng là không cần hệ thống máy nén khí hay đường ống dầu thủy lực cồng kềnh, giúp giảm thiểu đáng kể chi phí hạ tầng.

Actuator Thủy lực – Khí nén (Gas-over-Oil):

Hệ thống Gas-over-Oil là một thiết kế đặc thù tận dụng chính áp suất khí tự nhiên trong đường ống làm nguồn lực chính để ép dầu thủy lực vận hành bộ truyền động van. Giải pháp này cực kỳ hiệu quả cho các tuyến đường ống chạy qua vùng sâu vùng xa, nơi không có sẵn nguồn điện lưới hay khí nén điều khiển.

3. Đặc điểm kỹ thuật bắt buộc của Actuator dầu khí

Khả năng chống chịu ăn mòn và xâm thực hóa học là tiêu chí hàng đầu khi đánh giá chất lượng của một thiết bị chấp hành dùng cho môi trường biển hoặc nhà máy lọc dầu hóa chất. Do tiếp xúc trực tiếp với sương muối, gió biển và các hóa chất ăn mòn, thân vỏ actuator thường được chế tạo từ Stainless Steel 316, hợp kim Inconel hoặc được phủ lớp sơn Epoxy dày nhiều lớp theo tiêu chuẩn C5-M (Marine).

• Vật liệu thân vỏ: Hợp kim nhôm cao cấp, thép không gỉ hoặc gang dẻo chịu lực.
• Tính năng Fail-Safe: Đảm bảo van trở về trạng thái an toàn nhất khi mất tín hiệu hoặc năng lượng.
• Dải nhiệt độ vận hành: Từ $-50^\circ C$ (cho các vùng Bắc cực) đến $+200^\circ C$ (cho các ứng dụng gần lò đốt).
• Khả năng chống cháy (Fireproofing): Vỏ bọc hoặc lớp phủ bảo vệ giúp actuator vẫn hoạt động được trong ít nhất 30 phút khi có hỏa hoạn bao quanh (chuẩn UL 1709).
• Torque Safety Factor: Hệ số an toàn mô-men xoắn thường được thiết kế gấp 1.5 đến 2 lần lực yêu cầu của van để đảm bảo vận hành trong tình trạng kẹt van.

Bảng 2: So sánh đặc tính các loại Actuator dầu khí

Đặc tính	Khí nén (Pneumatic)	Thủy lực (Hydraulic)	Điện (Electric)
Lực/Mô-men xoắn	Trung bình	Rất cao	Trung bình/Cao
Tốc độ phản ứng	Rất nhanh	Trung bình	Chậm/Trung bình
Độ chính xác	Khá	Cao	Rất cao
Tính an toàn (Fail-safe)	Dễ thực hiện (Lò xo)	Dễ thực hiện (Tích năng)	Khó (Cần Pin/UPS)
Khả năng điều khiển xa	Hạn chế	Trung bình	Rất tốt

4. Ứng dụng thực tế trong chuỗi cung ứng dầu khí

Phân khúc thượng nguồn (Upstream) đòi hỏi các actuator phải có khả năng hoạt động độc lập dưới đáy biển hoặc trên các giàn khoan chịu sóng gió mãnh liệt. Tại đây, thiết bị chấp hành tham gia vào việc đóng mở các van đầu giếng, điều tiết dòng chảy của hỗn hợp dầu-khí-nước từ lòng đất lên bề mặt. Mọi sai sót nhỏ trong việc điều khiển tại phân khúc này đều có thể dẫn đến hiện tượng “blowout” (phun trào) cực kỳ nguy hiểm.

Tại phân khúc trung nguồn (Midstream), các actuator được lắp đặt dọc theo hàng nghìn km đường ống dẫn. Nhiệm vụ của chúng là duy trì áp suất vận chuyển và ngăn cách các phân đoạn đường ống khi cần bảo trì hoặc khi phát hiện rò rỉ thông qua hệ thống cảm biến thông minh.Trong phân khúc hạ nguồn (Downstream), cụ thể là các nhà máy lọc dầu (Refineries), actuator đóng vai trò điều phối các dòng hóa chất, dung môi và sản phẩm xăng dầu thành phẩm. Độ chính xác trong việc điều tiết (Modulating) tại đây quyết định chất lượng cuối cùng của sản phẩm và hiệu quả sử dụng năng lượng của toàn nhà máy.

5. Thách thức và Giải pháp trong môi trường khắc nghiệt

Nhiệt độ cực hạn và áp suất cực cao là hai kẻ thù lớn nhất đối với tuổi thọ của thiết bị chấp hành trong ngành khai thác dầu khí. Tại các khu vực như vùng biển Bắc (North Sea) hoặc Siberia, actuator phải đối mặt với nhiệt độ âm sâu làm đông cứng dầu bôi trơn và làm giòn các vòng đệm cao su. Ngược lại, tại Trung Đông, nhiệt độ bề mặt thiết bị dưới ánh nắng mặt trời có thể lên tới $80^\circ C$, đòi hỏi hệ thống làm mát tự nhiên và vật liệu chịu nhiệt đặc biệt.

• Hợp kim Duplex và Super Duplex: Sử dụng cho các trục truyền động chịu lực và chống ăn mòn hóa học cao.
• Lớp phủ Tungsten Carbide: Tăng độ cứng bề mặt cho các bộ phận tiếp xúc ma sát cao.
• Vật liệu Elastomer chịu nhiệt (FFKM): Đảm bảo độ kín khít ở dải nhiệt độ rộng và chống chịu được các loại hóa chất mạnh.

6. Tầm quan trọng của việc lựa chọn nhà cung cấp uy tín

Việc lựa chọn một đơn vị sản xuất actuator có bề dày kinh nghiệm là quyết định mang tính chiến lược vì chi phí thay thế một thiết bị lỗi tại giàn khoan ngoài khơi có thể cao gấp hàng trăm lần giá trị bản thân thiết bị đó do chi phí hậu cần và dừng sản xuất. Các thương hiệu hàng đầu như Emerson (Bettis/Shafer), Rotork, Flowserve, và Limitorque đã thiết lập các tiêu chuẩn vàng về độ bền và dịch vụ hỗ trợ kỹ thuật trên toàn cầu.

• Mạng lưới dịch vụ tại địa phương: Khả năng ứng cứu sự cố và cung cấp linh kiện thay thế nhanh chóng.
• Khả năng tùy chỉnh (Customization): Đáp ứng các yêu cầu kỹ thuật đặc thù của từng dự án riêng biệt.
• Hồ sơ năng lực (Track record): Kinh nghiệm cung cấp thiết bị cho các dự án tương tự trong quá khứ.

7. Kết luận

Actuator trong ngành dầu khí không đơn thuần là một bộ phận chuyển động cơ khí, mà là thành phần cốt lõi bảo đảm sự an toàn, chính xác và bền vững của toàn bộ hệ thống năng lượng toàn cầu. Từ những bộ truyền động khí nén mạnh mẽ cho đến các Smart Actuator đầy trí tuệ, công nghệ điều khiển dòng chảy đang không ngừng tiến hóa để đáp ứng những thách thức mới của kỷ nguyên năng lượng 4.0. Việc đầu tư vào thiết bị chấp hành chất lượng cao, tuân thủ nghiêm ngặt các tiêu chuẩn API, ATEX, và SIL, kết hợp với chiến lược bảo trì dự báo hiện đại, chính là chìa khóa để các doanh nghiệp dầu khí tối ưu hóa lợi nhuận và bảo vệ môi trường trong dài hạn.
