Nhận dạng Màu sắc Chính xác Tối Đa: Ứng Dụng Đột Phá Của Machine Vision Trong Kiểm Soát Chất Lượng Sản Xuất Công Nghiệp

Nhận dạng màu sắc là một tính năng thiết yếu của Machine Vision, cho phép hệ thống kiểm tra và phân loại sản phẩm dựa trên sắc thái, độ bão hòa và độ sáng. Công nghệ này đóng vai trò quyết định trong việc đảm bảo tính đồng nhất về mặt thẩm mỹ và chức năng, từ kiểm tra nhãn mác, linh kiện điện tử, đến phân loại nông sản, mang lại độ chính xác vượt trội và khách quan so với mắt người.

1. Tầm quan trọng của Nhận dạng Màu sắc trong Machine Vision

Trong môi trường sản xuất công nghiệp hiện đại, màu sắc không chỉ là yếu tố thẩm mỹ mà còn là một chỉ báo quan trọng về chất lượng, trạng thái vật liệu và tính toàn vẹn của sản phẩm. Một sai lệch nhỏ về màu sắc có thể báo hiệu lỗi trong quá trình pha trộn nguyên liệu, xử lý nhiệt, hoặc in ấn, dẫn đến sự không đồng nhất và thiệt hại thương hiệu.

Nhận dạng màu sắc (Color Recognition) trong Machine Vision là quá trình tự động xác định, đo lường và đánh giá màu sắc của vật thể dựa trên các tiêu chuẩn kỹ thuật số. Nó vượt qua giới hạn của phương pháp kiểm tra bằng mắt người, vốn mang tính chủ quan, dễ bị ảnh hưởng bởi sự mệt mỏi và điều kiện ánh sáng môi trường.

Sự khác biệt cốt lõi nằm ở chỗ: mắt người chỉ có thể nhận biết khoảng 10 triệu màu sắc và bị giới hạn bởi sự chủ quan của bộ não. Trong khi đó, hệ thống Machine Vision thực hiện đo lường màu sắc tuyệt đối (Colorimetry) thông qua các thông số quang phổ, chuyển đổi màu sắc vật lý thành dữ liệu số hóa khách quan. Điều này cho phép hệ thống xác định và so sánh sự khác biệt màu sắc ở cấp độ tinh vi mà con người không thể nhận thấy.

2. Các Nguyên lý Kỹ thuật: Cách Machine Vision “Nhìn” và Mã hóa Màu sắc

Để hệ thống Machine Vision có thể “nhìn” và phân tích màu sắc, cần có sự hiểu biết sâu sắc về cách ánh sáng được thu nhận và mã hóa thành dữ liệu số.

2.1. Các Mô hình Màu cơ bản (Color Models)

Màu sắc mà camera thu nhận được cần phải được biểu diễn bằng một mô hình toán học để máy tính có thể xử lý.

RGB (Red, Green, Blue): Đây là mô hình màu cơ sở và là cách mà hầu hết các camera màu (Color Cameras) hoạt động. Camera sử dụng cảm biến Bayer Filter để tách ánh sáng thành ba kênh cường độ: Đỏ (R), Xanh lá (G) và Xanh dương (B). Mỗi điểm ảnh (pixel) được gán một bộ ba giá trị RGB. Mặc dù là cơ sở thu nhận ánh sáng, mô hình RGB rất dễ bị ảnh hưởng bởi cường độ và màu sắc của ánh sáng môi trường (Illumination). Do đó, việc thiết lập ngưỡng trực tiếp trên RGB thường không ổn định khi ánh sáng thay đổi.

HSV (Hue, Saturation, Value): Mô hình này được chuyển đổi từ RGB và là mô hình tối ưu cho các tác vụ Nhận dạng màu sắc phổ thông trong Machine Vision.

• H (Hue – Sắc thái): Chỉ ra màu sắc thực tế (ví dụ: đỏ, vàng, xanh dương), được đo bằng góc (0∘ đến 360∘).
• S (Saturation – Độ bão hòa): Chỉ độ tinh khiết của màu (màu càng tinh khiết, giá trị càng cao).
• V (Value – Độ sáng/Cường độ): Chỉ độ sáng tối của màu. Lợi thế lớn nhất của HSV là khả năng tách biệt thông tin màu (H) khỏi thông tin cường độ sáng (V). Khi ánh sáng môi trường thay đổi một chút, giá trị V sẽ thay đổi, nhưng giá trị H (sắc thái) lại tương đối ổn định. Điều này giúp các thuật toán Nhận dạng màu sắc chịu lỗi ánh sáng tốt hơn và dễ dàng thiết lập ngưỡng màu (ví dụ: chỉ cần kiểm tra H và S trong khi cho phép V có biên độ rộng).

Lab/LUV: Các không gian màu này được phát triển để mô phỏng khả năng nhận biết màu sắc của mắt người, được gọi là không gian màu đồng nhất (Perceptually Uniform Color Spaces).

• L (Lightness – Độ sáng): Từ đen (0) đến trắng (100).
• a: Trục xanh-đỏ (Green-Red Axis).
• b: Trục xanh dương-vàng (Blue-Yellow Axis). Mô hình Lab là tiêu chuẩn công nghiệp cho Colorimetry vì nó cho phép tính toán sự khác biệt màu sắc (ΔE) một cách trực quan và chính xác. Chúng được sử dụng cho các phép đo lường màu sắc tuyệt đối và so sánh dung sai chính xác, đặc biệt khi yêu cầu độ đồng nhất màu tuyệt đối (ví dụ: ngành sơn, dệt may, mỹ phẩm).

2.2. Thiết bị Thu nhận và Cải thiện Chất lượng Màu sắc

Phần cứng quang học đóng vai trò quyết định trong việc thu nhận dữ liệu màu sắc chính xác.

• Camera màu (Color Cameras): Các camera này phải có độ sâu bit màu cao (thường là 10 bit, 12 bit hoặc 16 bit) để ghi lại dải sắc thái màu rộng và tinh tế nhất. Độ sâu bit càng cao, khả năng phân biệt các sắc thái gần nhau càng lớn, đây là yếu tố quan trọng khi kiểm tra dung sai màu sắc rất nhỏ. Độ phân giải cao là cần thiết để đảm bảo mỗi pixel thu nhận được thông tin màu sắc chính xác, đặc biệt cho các chi tiết nhỏ.
• Sử dụng Camera Đơn sắc kết hợp Kính lọc màu: Trong một số ứng dụng đặc biệt cần độ chính xác cực cao hoặc khi cần loại bỏ nhiễu từ các màu không mong muốn, kỹ sư Machine Vision có thể chọn sử dụng camera đơn sắc (Monochrome Camera) kết hợp với kính lọc màu (Color Filter). Ví dụ, nếu mục tiêu là kiểm tra một chi tiết màu đỏ trên nền xanh, việc lắp một kính lọc màu xanh lá cây trước camera đơn sắc sẽ làm màu đỏ trở nên gần như đen và màu xanh lá cây trở nên trắng, tạo ra độ tương phản cực đại. Kỹ thuật này giúp tăng độ tương phản và tập trung vào một dải màu cụ thể, loại bỏ các vấn đề liên quan đến độ bão hòa và độ sáng.

3. Các Phương pháp Xử lý và Thuật toán Nhận dạng Màu sắc Cốt lõi

Sau khi thu nhận hình ảnh, hệ thống Machine Vision áp dụng các thuật toán xử lý để trích xuất thông tin màu sắc và đưa ra quyết định phân loại sản phẩm.

3.1. Phương pháp Truyền thống (Rule-Based)

Các phương pháp này dựa trên việc lập trình các quy tắc logic cứng nhắc.

• Thresholding (Ngưỡng hóa): Đây là kỹ thuật phổ biến nhất. Sau khi chuyển đổi hình ảnh từ RGB sang HSV hoặc Lab, hệ thống áp dụng các ngưỡng giá trị màu cụ thể. Ví dụ, để tìm kiếm một sản phẩm màu vàng, hệ thống sẽ thiết lập ngưỡng cho kênh Hue (ví dụ: H:[25∘,50∘]) và Saturation (S:[100,255]). Mọi pixel nằm trong khoảng giá trị này sẽ được coi là màu vàng. Phương pháp này thường đi kèm với các phép toán hình thái học (Morphological Operations) để lấp đầy các khoảng trống nhỏ (nhiễu) trong vùng màu được tìm thấy.
• Color Histograms (Biểu đồ màu): Biểu đồ màu tính toán sự phân bố tần suất của các giá trị màu trong một khu vực được quan tâm (Region of Interest – ROI). Hệ thống lưu trữ biểu đồ màu của một mẫu chuẩn (“mẫu vàng”) và sau đó so sánh biểu đồ màu của sản phẩm đang kiểm tra với mẫu chuẩn. Sự khác biệt thống kê (ví dụ: sử dụng phép đo khoảng cách Bhattacharyya) giữa hai biểu đồ được dùng để đánh giá độ sai lệch màu. Phân loại sản phẩm được thực hiện dựa trên mức độ tương đồng của biểu đồ này.
• Ưu điểm: Các phương pháp này có tốc độ nhanh, dễ cấu hình và tính toán đơn giản. Chúng hoạt động hiệu quả cho các bài toán đơn giản, nơi ánh sáng được kiểm soát chặt chẽ và đối tượng có màu sắc đồng nhất.

3.2. Deep Learning cho Nhận dạng Màu sắc Phức tạp và Linh hoạt

Các thuật toán truyền thống không thể xử lý tốt các tình huống phức tạp như màu sắc bị thay đổi nhẹ do vật liệu hấp thụ ánh sáng không đồng đều, bóng đổ tinh tế, hoặc màu bị biến đổi trên bề mặt có kết cấu phức tạp. Đây là lĩnh vực mà Deep Learning phát huy sức mạnh.

• Vai trò của CNN: Mô hình Mạng nơ-ron tích chập (CNN) được huấn luyện trên hàng ngàn hình ảnh sản phẩm đã được dán nhãn (ví dụ: “Đỏ Đạt Chuẩn,” “Đỏ Hơi Nhạt,” “Đỏ Lỗi”). Thay vì tìm kiếm một ngưỡng màu cố định, CNN tự động học cách phân biệt màu sắc dựa trên hàng ngàn đặc điểm trừu tượng (Abstract Features). Mô hình có thể nhận ra rằng một màu xanh lá cây bị bóng đổ vẫn là màu xanh lá cây, hoặc một màu đỏ bị hơi mờ trên bề mặt nhám vẫn là lỗi in màu.
• Tính linh hoạt và Ứng dụng: Deep Learning đặc biệt hiệu quả trong việc phân loại sản phẩm bị lỗi in màu tinh tế, kiểm tra màu sắc bị mờ do vật liệu hấp thụ ánh sáng không đồng đều (như vải, thực phẩm). CNN giúp tăng khả năng chịu lỗi và giảm thiểu báo lỗi giả (False Rejects) trong các môi trường sản xuất không lý tưởng.
• Phân loại Khuyết tật Màu (Color Defect Classification): Với Deep Learning, hệ thống không chỉ xác định “Màu lỗi” mà còn tự động gán nhãn cho loại lỗi: màu sai tông, lem màu, thiếu mực in, hay màu bị nhạt. Dữ liệu này là vô giá để truy nguyên và điều chỉnh thiết bị in ấn hoặc pha trộn nguyên liệu.

4. Ứng dụng Chuyên sâu của Nhận dạng Màu sắc trong Sản xuất Công nghiệp

Nhận dạng màu sắc đã trở thành một công cụ đa năng, tạo ra giá trị kinh tế cao trong nhiều lĩnh vực sản xuất công nghiệp.

4.1. Kiểm soát Chất lượng và Xác minh Màu (Quality Control & Verification)

• Kiểm tra Linh kiện Điện tử: Trong sản xuất điện tử, Nhận dạng màu sắc là cách nhanh nhất để xác minh mã màu (color-coding) trên các linh kiện thụ động. Ví dụ, một điện trở 100 Ohm có các dải màu cụ thể (Nâu – Đen – Nâu). Machine Vision quét, giải mã dải màu và so sánh với thông số kỹ thuật được lưu trữ. Điều này đảm bảo linh kiện được lắp ráp đúng trị số, tránh lỗi mạch. Tương tự, nó kiểm tra màu sắc của dây cáp và đầu nối để đảm bảo lắp đúng thứ tự (ví dụ: đầu nối màu xanh dương phải khớp với cổng màu xanh dương).
• Đồng nhất Màu sắc Thẩm mỹ: Trong ngành ô tô hoặc sản xuất thiết bị gia dụng cao cấp, độ đồng nhất màu sơn là bắt buộc. Hệ thống sử dụng Nhận dạng màu sắc với tiêu chuẩn Lab/LUV để kiểm tra sự khác biệt màu sắc giữa các chi tiết lắp ráp (ví dụ: màu cửa xe và màu thân xe). Nếu sự khác biệt màu sắc (ΔE) vượt quá ngưỡng 1.0, chi tiết đó sẽ bị loại bỏ, đảm bảo sự hài lòng tuyệt đối về mặt thị giác của khách hàng.

4.2. Phân loại Sản phẩm Tự động (Automated Sorting)

Khả năng phân loại sản phẩm dựa trên màu sắc là yếu tố cốt lõi trong các ngành xử lý nguyên liệu thô.

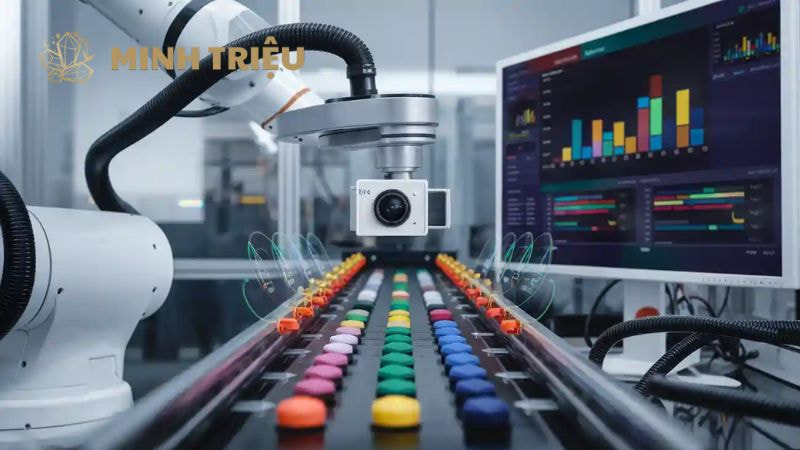

• Phân loại Nông sản và Thực phẩm: Hệ thống Machine Vision được sử dụng rộng rãi để tách biệt trái cây chín/xanh (dựa trên sự thay đổi Hue), loại bỏ các dị vật (ví dụ: đá, cành cây có màu khác thường) và phân loại sản phẩm (grading) đậu hoặc hạt theo màu sắc (ví dụ: hạt cà phê rang vừa và rang đậm). Việc này không chỉ tăng tốc độ mà còn nâng cao chất lượng đầu ra cho toàn bộ lô hàng.
• Tái chế Vật liệu: Trong các cơ sở tái chế, Nhận dạng màu sắc là công nghệ thiết yếu. Hệ thống quét các băng tải chứa hỗn hợp nhựa, thủy tinh và kim loại. Dựa trên màu sắc thu nhận được (và đôi khi là quang phổ hồng ngoại), Machine Vision xác định loại vật liệu (ví dụ: nhựa HDPE màu trắng, PET màu xanh lá) và kích hoạt hệ thống khí nén hoặc cánh tay robot để tách biệt chúng, tối ưu hóa quá trình tái chế và tăng giá trị vật liệu thu hồi.

4.3. Kiểm tra Lắp ráp và Đóng gói

• Xác minh Lắp ráp: Màu sắc được sử dụng như một điểm kiểm tra trực quan. Ví dụ, trong lắp ráp module, hệ thống đảm bảo rằng chỉ đầu nối màu đỏ mới được lắp vào cổng nguồn (power port) và đầu nối màu đen vào cổng dữ liệu (data port). Bằng cách thiết lập các vùng kiểm tra màu (Color ROI), Machine Vision đảm bảo quy trình lắp ráp chống lỗi (Poka-Yoke).
• Kiểm tra Nhãn mác và Bao bì: Machine Vision kiểm tra màu sắc của nhãn mác để đảm bảo bao bì sử dụng đúng tông màu thương hiệu. Ví dụ, kiểm tra xem nhãn có sử dụng đúng màu xanh lá cây tiêu chuẩn hay không, hoặc màu cảnh báo (ví dụ: màu đỏ cho nguy hiểm) có được in đủ độ bão hòa (Saturation) để dễ nhận thấy.

5. Thách thức Kỹ thuật và Giải pháp Tối ưu hóa cho Nhận dạng Màu sắc

Mặc dù có độ chính xác cao, việc triển khai Nhận dạng màu sắc trong môi trường sản xuất công nghiệp đối mặt với nhiều thách thức kỹ thuật, chủ yếu liên quan đến ánh sáng và bề mặt vật liệu.

5.1. Thách thức về Biến động Ánh sáng và Bóng đổ (Illumination Inconsistency)

Ngay cả sự thay đổi nhỏ của ánh sáng nhà máy (ví dụ: ánh sáng mặt trời chiếu vào, đèn huỳnh quang nhấp nháy) cũng có thể làm thay đổi giá trị RGB và HSV, dẫn đến báo lỗi giả.

Giải pháp Tối ưu hóa Ánh sáng:

• Sử dụng buồng kiểm tra kín (Closed Inspection Environment) để cô lập khu vực kiểm tra khỏi ánh sáng bên ngoài.
• Áp dụng nguồn sáng LED được điều chỉnh (Controlled Lighting) với nhiệt độ màu cố định.
• Đặc biệt, sử dụng ánh sáng khuếch tán (Diffuse Light) hoặc ánh sáng vòm (Dome Light). Ánh sáng vòm tạo ra nguồn sáng đồng nhất từ mọi góc độ, loại bỏ hầu hết bóng đổ và phản xạ, giúp camera chỉ thu nhận màu sắc thực của bề mặt.

5.2. Thách thức về Vật liệu Bóng (Glossy Surfaces) và Phản quang

Các bề mặt kim loại bóng, nhựa hoặc kính tạo ra ánh sáng chói lóa và phản xạ gương (specular reflection) trực tiếp vào camera, làm cho màu sắc thực bị che khuất hoặc biến đổi.

Giải pháp: Sử dụng Ánh sáng phân cực (Polarized Light). Một bộ phân cực đặt trên nguồn sáng và một bộ phân cực khác (Analyzer) đặt trước ống kính camera. Kỹ thuật này loại bỏ phần lớn ánh sáng phản xạ định hướng (chói lóa), chỉ cho phép ánh sáng khuếch tán (màu sắc thực của vật liệu) đi qua. Điều này là thiết yếu để Nhận dạng màu sắc trên các bề mặt nhựa hoặc kim loại bóng.

5.3. Thách thức về Hiệu chuẩn Màu sắc Tuyệt đối (Absolute Color Calibration)

Để đảm bảo màu sắc được đo lường chính xác giữa các camera, ca làm việc, hoặc các nhà máy khác nhau, cần phải có một tiêu chuẩn tuyệt đối.

Giải pháp: Áp dụng quy trình hiệu chuẩn nghiêm ngặt sử dụng các thẻ hiệu chuẩn màu chuẩn công nghiệp (ví dụ: X-Rite ColorChecker). Quá trình này ánh xạ giá trị RGB thô của camera thành các giá trị màu Lab tiêu chuẩn quốc tế. Hệ thống Machine Vision cần được kiểm tra và hiệu chỉnh lại định kỳ để đảm bảo sự đồng nhất màu sắc theo tiêu chuẩn ΔE (Delta E – thước đo sự khác biệt màu sắc giữa hai màu) không thay đổi.

5.4. Thách thức về Dung sai Màu sắc (Color Tolerance)

Dung sai màu sắc là mức độ khác biệt màu có thể chấp nhận được. Việc sử dụng giá trị RGB thô để thiết lập dung sai là không chính xác vì mắt người không nhận thấy sự khác biệt đồng nhất giữa các trục màu.

Giải pháp: Sử dụng tiêu chuẩn ΔE trong không gian Lab. ΔE là một giá trị số duy nhất biểu thị sự khác biệt tổng thể giữa hai màu.

• ΔE<1.0: Sự khác biệt không thể nhận thấy bằng mắt thường.
• ΔE≈2.0: Sự khác biệt có thể nhận thấy được đối với một số người quan sát. Thiết lập dung sai màu sắc ΔE dựa trên khả năng chấp nhận của mắt người (thường là ΔE94 hoặc ΔE2000 – các công thức tiên tiến hơn) sẽ giúp hệ thống Machine Vision đưa ra quyết định phân loại sản phẩm chính xác hơn, tránh báo lỗi giả khi màu sắc thực tế vẫn nằm trong mức chấp nhận được.

6. Kết luận

Nhận dạng màu sắc là một trụ cột không thể thiếu của Machine Vision, mang lại sự khách quan và độ chính xác cần thiết để kiểm soát chất lượng thẩm mỹ và chức năng trong mọi lĩnh vực sản xuất công nghiệp. Với việc áp dụng các mô hình màu sắc khoa học, kỹ thuật ánh sáng chuyên biệt, và đặc biệt là tích hợp Deep Learning để xử lý các vấn đề phức tạp, Machine Vision đang định nghĩa lại tiêu chuẩn về sự đồng nhất màu. Sự phát triển của Spectral Imaging (Hình ảnh quang phổ) và tích hợp sâu hơn với AI sẽ cho phép hệ thống không chỉ nhận dạng màu sắc mà còn phân tích thành phần hóa học vật liệu, mở ra khả năng kiểm soát chất lượng vật liệu ở cấp độ cao nhất.
