Từ Thao Tác Cơ Học Đến Quyết Định Thông Minh: Vai Trò Của Thị Giác Máy Trong Hệ Thống Gắp Đặt (Pick-and-Place) Hiện Đại

Sự gia tăng về nhu cầu cá nhân hóa sản phẩm và tối ưu hóa chu kỳ sản xuất buộc sản xuất công nghiệp hiện đại phải ưu tiên tốc độ và sự linh hoạt trong việc xử lý vật liệu. Thị giác máy (Machine Vision) đóng vai trò là công nghệ then chốt, giải quyết các giới hạn cố hữu của tự động hóa truyền thống. Việc xử lý vật thể ngẫu nhiên hoặc các lô hàng nhỏ, đa dạng (high-mix, low-volume) đòi hỏi khả năng Định vị và thích ứng tức thời, vượt xa khả năng của các hệ thống cơ khí đơn thuần.

Thị giác máy cung cấp khả năng cảm nhận và xử lý thông tin hình ảnh, từ đó hệ thống gắp đặt (pick-and-place) thông minh có thể đưa ra quyết định dựa trên dữ liệu, chứ không chỉ dựa vào các lệnh lập trình sẵn. Hệ thống gắp đặt (pick-and-place) thông minh đại diện cho một bước tiến hóa quan trọng trong tự động hóa quy trình logistics nội bộ và lắp ráp chính xác. Bài viết này đi sâu vào phân tích cơ chế hoạt động, các công nghệ nền tảng và lợi ích vượt trội của Hệ thống gắp đặt (pick-and-place) thông minh trong bối cảnh Công nghiệp 4.0.

1. Gắp Đặt Truyền Thống và Sự Cần Thiết Của Thị Giác Máy

1.1. Phân Biệt P&P Truyền Thống và Thông Minh

Hệ thống gắp đặt (pick-and-place) truyền thống hoạt động dựa trên các lệnh tự động hóa lặp lại theo tọa độ cứng (fixed coordinates), yêu cầu môi trường làm việc phải được kiểm soát tuyệt đối. Robot truyền thống cần đồ gá (fixtures) phức tạp và băng chuyền định vị chính xác để đảm bảo vật thể luôn nằm ở cùng một vị trí với dung sai rất nhỏ. Nhược điểm chính là thiếu linh hoạt: nếu vật thể bị dịch chuyển một chút hoặc quy trình sản xuất thay đổi, toàn bộ hệ thống phải được lập trình lại hoặc thay đổi cơ khí, dẫn đến thời gian dừng máy và chi phí tái cấu hình lớn.

P&P thông minh sử dụng dữ liệu thị giác để Định vị vật thể ngẫu nhiên, hoàn toàn loại bỏ nhu cầu về đồ gá cố định và cho phép robot thích ứng với sự thay đổi vị trí của vật liệu. Hệ thống gắp đặt (pick-and-place) thông minh biến P&P từ một hệ thống định hướng tọa độ thành một hệ thống định hướng vật thể, nâng cao độ chính xác và tính linh hoạt lên một tầm cao mới.

Đặc Tính	P&P Truyền Thống (Không Thị Giác)	P&P Thông Minh (Có Thị Giác Máy)
Cơ chế vận hành	Dựa trên tọa độ được lập trình sẵn (fixed path)	Dựa trên dữ liệu Định vị hình ảnh (vision-guided path)
Yêu cầu môi trường	Bắt buộc phải có đồ gá (fixtures), vật thể phải cố định	Xử lý vật thể ngẫu nhiên (Bin Picking), không cần đồ gá
Độ linh hoạt	Rất thấp, tốn kém khi tái cấu hình	Rất cao, thay đổi sản phẩm bằng cách thay đổi thuật toán Nhận dạng
Khả năng thích ứng	Không có khả năng điều chỉnh theo thời gian thực	Có khả năng Lập trình động, hiệu chỉnh dữ liệu tọa độ tức thời

1.2. Các Công Nghệ Thị Giác Nền Tảng Cho P&P

Thị giác máy cung cấp các công nghệ cảm biến và xử lý hình ảnh cần thiết cho mọi hệ thống gắp đặt thông minh hoạt động hiệu quả. Thị giác 2D là giải pháp phổ biến, phù hợp cho việc gắp các vật thể có định hướng cố định, ví dụ như linh kiện trên băng chuyền hoặc vỉ. Thị giác 2D nổi trội trong việc Nhận dạng các chi tiết có độ tương phản cao, kiểm tra sự hiện diện, và đọc mã vạch. Tuy nhiên, Thị giác 2D không cung cấp thông tin về chiều sâu (trục Z), nên không thể xử lý vật thể chồng chéo hoặc gắp từ thùng chứa sâu.

Thị giác 3D là công nghệ thiết yếu giải quyết bài toán môi trường ngẫu nhiên, cụ thể là Bin Picking. Công nghệ này sử dụng nhiều phương pháp khác nhau bao gồm ánh sáng cấu trúc (structured light), Time-of-Flight (ToF), hoặc stereo vision để tạo ra một bản đồ độ sâu (depth map). Bản đồ độ sâu này cung cấp đầy đủ dữ liệu tọa độ (X, Y, Z) và góc quay, cho phép Robot công nghiệp hoặc Cobot hiểu được cấu trúc không gian ba chiều của vật thể. Các thành phần cơ bản của hệ thống bao gồm Camera chất lượng cao, hệ thống chiếu sáng cấu trúc để tạo độ tương phản tối ưu, và một bộ xử lý mạnh mẽ chạy các thuật toán xử lý hình ảnh và Deep Learning.

2. Cơ Chế Vision Guided Robotics (VGR) Trong Gắp Đặt

Hệ thống Hướng dẫn bằng Thị Giác (VGR) là cốt lõi công nghệ biến Hệ thống gắp đặt (pick-and-place) trở thành một hệ thống thông minh và tự điều chỉnh. Cơ chế hoạt động của VGR là một chu trình phản hồi liên tục, bắt đầu bằng việc Thu thập và Phân tích Hình ảnh. Camera thu thập hình ảnh của vật thể mục tiêu; sau đó, thuật toán Deep Learning hoặc xử lý hình ảnh chuyên dụng được áp dụng để lọc nhiễu, phân tách vật thể khỏi nền, và thực hiện Phân loại chính xác loại vật thể cần gắp. Quá trình này đảm bảo hệ thống gắp đặt thông minh luôn chọn đúng đối tượng ngay cả trong môi trường lộn xộn.

Bước tiếp theo, hệ thống VGR thực hiện Tính toán Dữ liệu Tọa độ một cách phức tạp. Dựa trên hình ảnh đã phân tích (2D hoặc 3D), hệ thống chuyển đổi các pixel thành các đơn vị thế giới thực, tạo ra dữ liệu tọa độ (X, Y, Z, Rx, Ry, Rz). Đây là thông tin quan trọng nhất, mô tả chính xác vị trí và hướng của vật thể trong không gian làm việc của robot. Cuối cùng, Truyền lệnh và Hiệu chỉnh Động xảy ra. Bộ điều khiển Robot (có thể là Cobot hoặc Robot công nghiệp) nhận dữ liệu tọa độ này và ngay lập tức điều chỉnh quỹ đạo di chuyển của tay gắp (gripper). Khả năng Lập trình động này cho phép robot thực hiện hiệu chỉnh động theo thời gian thực (real-time correction) để bù trừ bất kỳ sai lệch nào về vị trí hoặc hướng, đảm bảo thao tác gắp chính xác ngay từ lần thử đầu tiên.

3. Các Ứng Dụng Chuyên Sâu Của P&P Thông Minh

Hệ thống gắp đặt (pick-and-place) thông minh với Thị giác máy không chỉ thay thế các thao tác gắp đặt đơn giản mà còn cho phép tự động hóa các quy trình phức tạp trước đây cần đến sự khéo léo của con người. Những ứng dụng này đang định hình lại lĩnh vực Machine Vision trong sản xuất công nghiệp.

3.1. Bin Picking: Thử Thách Gắp Đặt Ngẫu Nhiên

Bin Picking là thử thách đỉnh cao của tự động hóa, mô tả nhiệm vụ gắp các chi tiết được xếp lộn xộn và chồng chất lên nhau trong thùng chứa hoặc pallet. Nhiệm vụ này bắt buộc phải có Thị giác 3D vì chỉ có công nghệ 3D mới cung cấp đủ thông tin chiều sâu (Z-axis) để phân tách các vật thể riêng lẻ và tính toán hướng gắp.

Thị giác 3D sử dụng bản đồ độ sâu để xác định hình dạng, hướng, và vị trí của vật thể nằm trên cùng (topmost part). Thuật toán Deep Learning được huấn luyện để phân tích bản đồ độ sâu này, tìm ra điểm gắp tối ưu (grip point) và tính toán đường đi để tránh va chạm (collision avoidance). Lợi ích của Bin Picking là rất lớn: nó tự động hóa quy trình cấp liệu cho dây chuyền sản xuất hoặc logistics, giảm đáng kể phế phẩm do gắp sai, đồng thời cải thiện An toàn lao động bằng cách loại bỏ các thao tác nâng hạ nặng nhọc liên quan đến việc sắp xếp thủ công.

Các yêu cầu kỹ thuật chính cho Bin Picking:

• Độ phân giải 3D cao: Cần thiết để xử lý các vật thể có hình dạng phức tạp hoặc các vật thể lấp lánh (shiny).
• Tốc độ xử lý dữ liệu: Phải nhanh để tối ưu hóa chu kỳ sản xuất (tối ưu hóa thời gian từ chụp ảnh đến gắp).
• Tính linh hoạt của Tay Gắp: Tay gắp phải thích ứng với các hình dạng vật thể ngẫu nhiên được Thị giác máy xác định.

3.2. Gắp và Đặt Tốc Độ Cao (High-Speed Pick and Place)

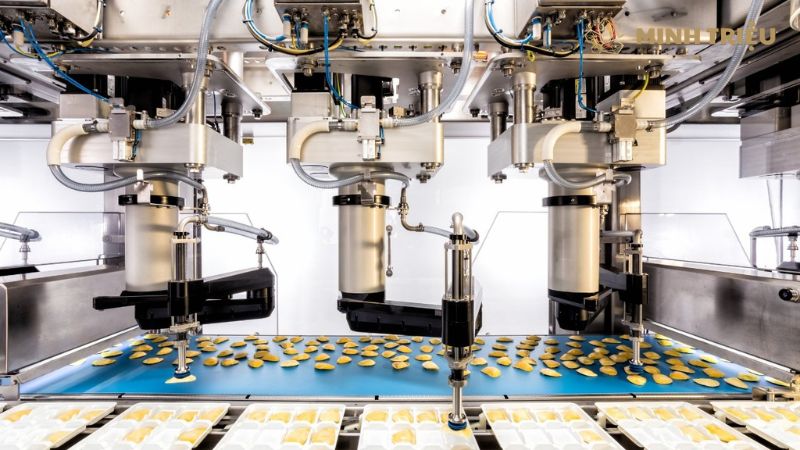

Gắp và Đặt Tốc Độ Cao là một ứng dụng phổ biến, thường thấy trong ngành đóng gói thực phẩm, dược phẩm hoặc điện tử. Hệ thống gắp đặt thông minh này được thiết kế để gắp vật thể trên băng chuyền di chuyển liên tục. Ứng dụng này yêu cầu Thị giác 2D với tốc độ khung hình cao (high frame rate) và độ trễ thấp (low latency).

Thị giác máy phải chụp ảnh, Nhận dạng vật thể, và tính toán dữ liệu tọa độ đủ nhanh để Bộ điều khiển Robot có thể áp dụng Lập trình Động nhằm bù trừ chuyển động (motion compensation) của băng chuyền. Thao tác này đòi hỏi sự đồng bộ hoàn hảo giữa tốc độ của băng chuyền, tốc độ chụp ảnh của camera, và tốc độ xử lý của robot. Độ chính xác được duy trì ngay cả khi hệ thống hoạt động ở tốc độ tối đa, giúp tăng cường độ nhất quán trong khâu đóng gói hàng loạt.

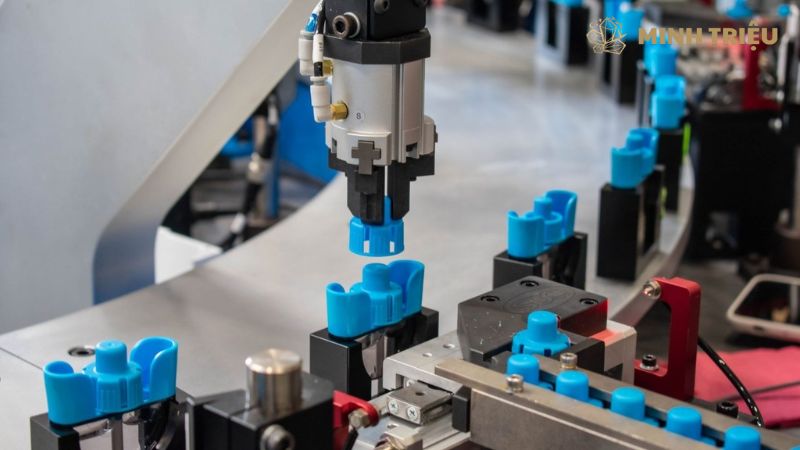

3.3. Phân Loại và Lắp Ráp Linh Kiện Đa Dạng

Hệ thống gắp đặt (pick-and-place) thông minh là yếu tố không thể thiếu trong các quy trình Lắp ráp chính xác yêu cầu xử lý linh kiện đa dạng. Trong môi trường sản xuất theo yêu cầu (made-to-order), một dây chuyền có thể phải xử lý nhiều mẫu mã sản phẩm khác nhau. Hệ thống gắp đặt thông minh cần Phân loại nhiều loại linh kiện khác nhau trước khi tiến hành Lắp ráp chính xác.

Vai trò của Thị Giác là Nhận dạng mã sản phẩm, màu sắc, hoặc hình dạng (thường sử dụng Deep Learning để phân biệt giữa các chi tiết tương tự). Sau khi Phân loại, hệ thống hướng dẫn Cobot hoặc Robot công nghiệp thực hiện chuỗi hành động lắp ráp riêng biệt cho từng loại sản phẩm. Điều này cho phép nhà sản xuất dễ dàng tái cấu hình sản xuất mà không cần can thiệp vật lý, tối đa hóa tính linh hoạt sản xuất.

4. Lợi Ích Vượt Trội Khi Sử Dụng Thị Giác Trong P&P

Việc chuyển đổi sang Hệ thống gắp đặt (pick-and-place) thông minh dựa trên Thị giác máy không chỉ là nâng cấp công nghệ mà còn là chiến lược kinh doanh mang lại lợi ích vượt trội và lợi thế cạnh tranh bền vững.

Nâng Cao Độ Chính Xác và Độ Nhất Quán là lợi ích cốt lõi. Thị giác máy loại bỏ hoàn toàn lỗi chủ quan hoặc sự mệt mỏi của con người. Hệ thống gắp đặt thông minh đảm bảo độ nhất quán tuyệt đối trong việc Định vị và gắp, đặc biệt quan trọng trong các thao tác yêu cầu dung sai micron trong ngành điện tử và y tế. Việc Đo lường và Kiểm tra vị trí được thực hiện bằng pixel, chính xác hơn nhiều so với các cảm biến cơ khí.

Tăng Tốc Độ và Hiệu Suất: Robot công nghiệp và Cobot được hướng dẫn bằng thị giác hoạt động liên tục và ở tốc độ cao hơn đáng kể so với thao tác thủ công. Hệ thống gắp đặt thông minh không cần thời gian nghỉ, tối ưu hóa chu kỳ sản xuất và tăng cường thông lượng (throughput) tổng thể của nhà máy. Khả năng gắp vật thể ngẫu nhiên (Bin Picking) cũng loại bỏ thời gian chết do vật liệu không được sắp xếp trước.

Tăng Tính Linh Hoạt Sản Xuất cho phép các nhà sản xuất dễ dàng tái cấu hình dây chuyền sản xuất khi thay đổi mẫu mã sản phẩm hoặc chuyển đổi sang các lô hàng nhỏ hơn. Thay vì thay đổi đồ gá hoặc thiết lập lại robot cơ học, người vận hành chỉ cần cập nhật mô hình Nhận dạng hoặc Phân loại trong phần mềm Thị giác máy, giúp giảm thiểu thời gian chuyển đổi (changeover time) xuống mức thấp nhất.

Giảm Chi Phí Vận Hành và Phế Phẩm: Hệ thống gắp đặt thông minh tiết kiệm chi phí chế tạo và bảo trì đồ gá. Việc tăng độ chính xác trong Lắp ráp chính xác và gắp đặt cũng trực tiếp làm giảm phế phẩm và nhu cầu làm lại (rework).

5. Thách Thức và Xu Hướng Tương Lai

Việc áp dụng Hệ thống gắp đặt (pick-and-place) thông minh vẫn đi kèm với một số thách thức kỹ thuật và kinh tế cần được giải quyết. Chi phí Thị Giác 3D ban đầu là rào cản lớn. Các camera 3D có độ phân giải cao và phần mềm xử lý dữ liệu đám mây điểm (point cloud) chuyên dụng vẫn có giá thành cao hơn đáng kể so với camera 2D tiêu chuẩn. Thêm vào đó, việc tích hợp và hiệu chuẩn hệ thống VGR đòi hỏi chuyên môn cao về cả robot học và xử lý hình ảnh. Môi trường nhà máy (bụi bẩn, độ rung, ánh sáng không đồng đều) cũng là yếu tố gây ảnh hưởng đến hiệu suất của cảm biến thị giác.

Xu hướng Tương Lai Định Hình P&P Thông Minh:

• Tích hợp Deep Learning cho Gắp Đặt Ngẫu Nhiên: Phát triển các mô hình Deep Learning có khả năng tự động tối ưu hóa chiến lược gắp, thậm chí đối với các vật thể không có trong tập huấn luyện ban đầu (zero-shot learning).

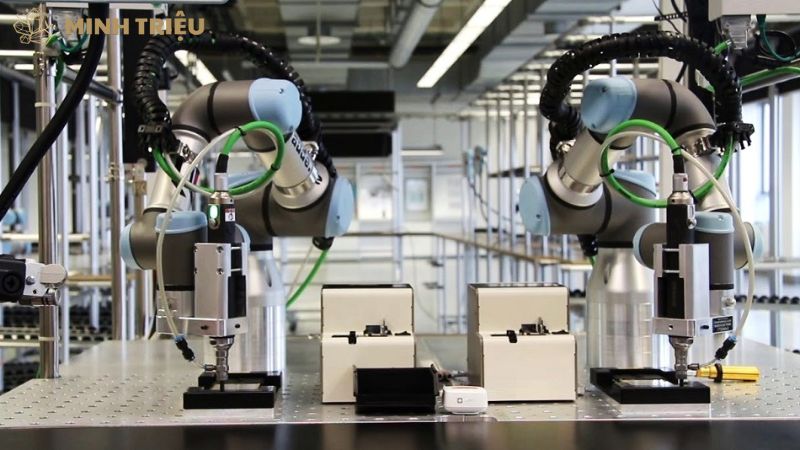

• Hệ thống All-in-One Tích Hợp Sẵn: Các nhà cung cấp Robot cộng tác (Cobot) đang tích hợp sẵn giải pháp Thị giác máy (plug-and-play), giảm độ phức tạp và yêu cầu chuyên môn cao khi triển khai.
• P&P Di Động (Mobile Pick-and-Place): Kết hợp Machine Vision với Robot cộng tác di động tự hành (AMR). Cobot gắn trên AMR sử dụng Thị giác 3D để gắp đặt vật liệu, sau đó AMR vận chuyển chúng đến vị trí tiếp theo, tạo ra tự động hóa hoàn toàn linh hoạt trong không gian nhà máy rộng lớn.
• Cảm biến 3D Giá Rẻ và Mạnh Mẽ: Các công nghệ như Structured Light và Time-of-Flight (ToF) đang trở nên phổ biến hơn với giá thành giảm, giúp Thị giác 3D dễ tiếp cận hơn với các nhà sản xuất quy mô vừa và nhỏ.

Bảng Tổng Hợp Công Nghệ Nền Tảng:

Công Nghệ	Vai Trò Trong P&P Thông Minh	Lĩnh Vực Tối Ưu
Thị giác 3D (Structured Light/ToF)	Tạo bản đồ độ sâu, xác định dữ liệu tọa độ 6DOF (Bin Picking).	Logistics, Cấp liệu, Gắp vật thể ngẫu nhiên.
Deep Learning (Mạng CNN)	Nhận dạng, Phân loại vật thể phức tạp, phát hiện điểm gắp tối ưu.	Lắp ráp chính xác, QC, Phân loại đa dạng.
VGR/Lập trình động	Hiệu chỉnh quỹ đạo của Robot công nghiệp theo thời gian thực (motion compensation).	Gắp và Đặt Tốc Độ Cao, Lắp ráp linh hoạt.

6. Kết Luận

Thị giác máy (Machine Vision) chứng minh vai trò là nhân tố chuyển đổi, kiến tạo nên Hệ thống gắp đặt (pick-and-place) thông minh. Công nghệ VGR loại bỏ sự phụ thuộc vào đồ gá cơ khí, nâng cao tính linh hoạt và độ chính xác lên mức độ chưa từng có. Từ việc xử lý Bin Picking ngẫu nhiên bằng Thị giác 3D đến Gắp và Đặt Tốc Độ Cao với Lập trình động, hệ thống gắp đặt thông minh là nền tảng không thể thiếu để nhà sản xuất tối ưu hóa chu kỳ sản xuất và giảm thiểu phế phẩm. Việc đầu tư vào công nghệ này không chỉ là đáp ứng nhu cầu Công nghiệp 4.0 mà còn là đảm bảo khả năng cạnh tranh dài hạn.
