Thị giác máy (Machine Vision)
Phân tích chuyên sâu các loại camera công nghiệp CCD và CMOS – Nền tảng của Machine Vision trong sản xuất công nghiệp
Hệ thống Machine Vision hoạt động như một “đôi mắt” quan trọng trong kỷ nguyên tự động hóa công nghiệp, cách mạng hóa quy trình sản xuất bằng cách tự động hóa các tác vụ kiểm tra, đo lường và định vị. Công nghệ này cho phép máy móc thực hiện những tác vụ phức tạp với độ chính xác và tốc độ vượt trội. Một các loại camera công nghiệp phục vụ như bộ phận trung tâm của hệ thống này, nó thu thập dữ liệu hình ảnh từ môi trường để chuyển đến bộ xử lý. Sự phát triển của Machine Vision gắn liền với sự tiến bộ của các cảm biến quang học, đặc biệt là hai loại cảm biến hình ảnh chính: CCD và CMOS. Việc phân biệt hai công nghệ này có ý nghĩa rất quan trọng.
Bài viết này tập trung vào hai công nghệ cảm biến hình ảnh chủ chốt trong camera công nghiệp và ảnh hưởng của chúng đến hiệu suất hệ thống. Chúng ta sẽ khám phá một cách chi tiết nguyên lý hoạt động của CCD và CMOS, phân tích các ưu điểm và nhược điểm của từng loại. Bài viết này cũng sẽ cung cấp một so sánh toàn diện về hiệu suất, ứng dụng và chi phí, đồng thời trình bày những yếu tố cốt lõi khi lựa chọn một camera công nghiệp phù hợp. Mục tiêu của chúng tôi là cung cấp cho người đọc một cái nhìn chuyên sâu về nền tảng công nghệ này, từ đó giúp họ đưa ra những quyết định sáng suốt cho các ứng dụng của mình.
1. Camera CCD (Charge-Coupled Device)
CCD (Charge-Coupled Device) đại diện cho một công nghệ cảm biến quang điện đã được chứng minh và tin dùng trong nhiều thập kỷ. Cảm biến CCD hoạt động dựa trên nguyên tắc chuyển đổi ánh sáng thành điện tích, sau đó di chuyển các điện tích này đến một điểm đọc duy nhất để tạo ra tín hiệu hình ảnh. Ánh sáng đi qua ống kính và chiếu vào một ma trận các pixel trên bề mặt cảm biến, nơi các photon tương tác với silicon để tạo ra các gói điện tích.
Toàn bộ các gói điện tích này sau đó được chuyển từng hàng một, từ pixel này sang pixel khác, theo một chuỗi tuần tự đến một thanh ghi đầu ra. Tại đây, một bộ khuếch đại duy nhất sẽ thu thập và chuyển đổi tất cả các điện tích thành một tín hiệu analog, sau đó được số hóa bởi một bộ chuyển đổi A/D.
Một camera CCD mang lại chất lượng hình ảnh vượt trội. Việc tập hợp tất cả các điện tích của pixel vào một bộ khuếch đại duy nhất giúp giảm thiểu độ nhiễu của hình ảnh và đảm bảo độ đồng nhất tín hiệu giữa các pixel, một đặc điểm quan trọng cho các ứng dụng đo lường và kiểm tra chính xác. Cấu trúc này làm cho CCD trở nên lý tưởng cho các ứng dụng đòi hỏi độ trung thực hình ảnh cao và màu sắc chính xác. CCD cũng cung cấp độ nhạy sáng tuyệt vời, một yếu tố quan trọng trong môi trường ánh sáng yếu hoặc khi chụp ảnh các vật thể ở tốc độ cao với thời gian phơi sáng ngắn. Tuy nhiên, CCD cũng tồn tại những nhược điểm cố hữu.
Bản chất tuần tự của quá trình đọc dữ liệu làm cho camera CCD có tốc độ xử lý chậm hơn, hạn chế chúng trong các ứng dụng yêu cầu tốc độ khung hình (Frame Rate) cực cao. Các cảm biến CCD cũng tiêu thụ nhiều năng lượng hơn so với các đối tác CMOS của chúng. Cuối cùng, quy trình sản xuất của chúng phức tạp hơn và đòi hỏi các bước đặc biệt để đảm bảo tính đồng nhất, một yếu tố góp phần làm tăng chi phí sản xuất.
Do đó, camera CCD thường có giá thành cao hơn. Camera CCD phục vụ cho các ứng dụng cần độ chính xác tuyệt đối. Chúng được sử dụng rộng rãi trong các hệ thống kiểm tra chất lượng đòi hỏi độ chính xác cao. Ví dụ, một camera CCD có thể xác định các vết nứt cực nhỏ trên sản phẩm hoặc phân tích thành phần trong một sản phẩm dược phẩm. Chúng cũng được dùng trong chụp ảnh y tế, quan trắc thiên văn và các hệ thống quét tài liệu chuyên nghiệp.
2. Camera CMOS (Complementary Metal-Oxide Semiconductor)

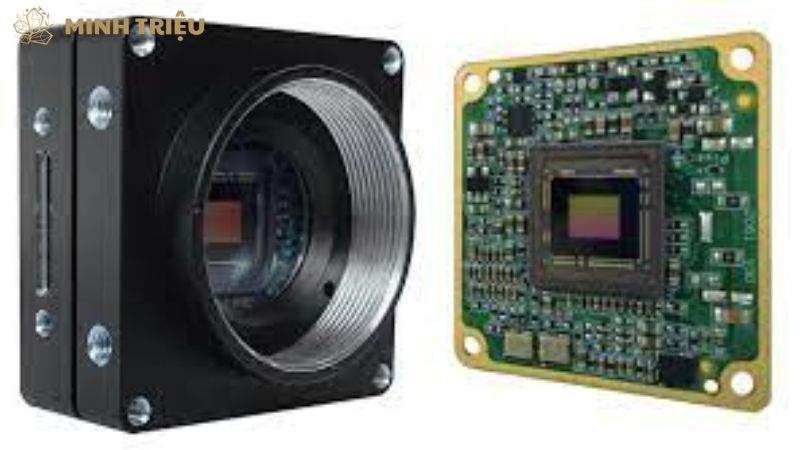

CMOS (Complementary Metal-Oxide Semiconductor) đại diện cho một công nghệ cảm biến hình ảnh hiện đại và đang phát triển mạnh mẽ. Một camera CMOS xử lý dữ liệu hình ảnh trực tiếp trên mỗi pixel. Cụ thể, mỗi pixel trong cảm biến CMOS bao gồm một photodiod để thu ánh sáng và một hoặc nhiều transistor để chuyển đổi ánh sáng thành điện áp. Quá trình xử lý song song này cho phép mỗi pixel đọc và chuyển đổi dữ liệu độc lập, sau đó truyền tín hiệu đến mạch xử lý chung. Kiến trúc này mang lại những lợi thế đáng kể.
CMOS đạt được tốc độ xử lý nhanh hơn đáng kể. Việc xử lý song song trên từng pixel giúp camera CMOS đạt được tốc độ khung hình (Frame Rate) cực cao, một lợi thế then chốt trong các ứng dụng cần thu thập dữ liệu với tần suất cao. CMOS cũng có mức tiêu thụ điện năng thấp hơn nhiều so với CCD do sử dụng các mạch tích hợp và transistor hiệu quả.
Hơn nữa, quy trình sản xuất của chúng tương thích với các quy trình sản xuất chip bán dẫn tiêu chuẩn, dẫn đến chi phí sản xuất thấp hơn và khả năng tích hợp dễ dàng hơn vào các thiết bị nhỏ gọn. Mặc dù có nhiều ưu điểm, CMOS cũng có một số hạn chế truyền thống. Việc xử lý độc lập trên mỗi pixel có thể tạo ra sự không đồng nhất tín hiệu giữa các pixel, điều này dẫn đến độ nhiễu cao hơn, đặc biệt là nhiễu cố định (FPN – Fixed-Pattern Noise).
Trong điều kiện ánh sáng yếu, độ nhạy sáng của CMOS thường thấp hơn so với CCD. Tuy nhiên, những tiến bộ gần đây trong thiết kế cảm biến và thuật toán xử lý đã giảm đáng kể những nhược điểm này. Camera CMOS được sử dụng rộng rãi trong các ứng dụng ưu tiên tốc độ và hiệu quả. Chúng là thành phần cốt lõi trong các hệ thống phân loại sản phẩm tốc độ cao. Một camera CMOS có thể đọc hàng trăm mã vạch hoặc QR code mỗi giây. Chúng cũng được ứng dụng trong hệ thống robot dẫn đường, kiểm tra bao bì, và các hệ thống giám sát. Sự linh hoạt của CMOS cũng cho phép chúng được tích hợp vào các thiết bị di động và máy quét cầm tay.
3. So sánh chi tiết Camera CCD và CMOS
CCD và CMOS khác nhau ở kiến trúc và hiệu suất hoạt động. Sự khác biệt cơ bản này trực tiếp ảnh hưởng đến các thông số hiệu năng của chúng. Mặc dù CMOS đã có những tiến bộ đáng kể, CCD vẫn giữ vững vị thế của mình trong một số thị trường ngách. Bảng dưới đây cung cấp một cái nhìn tổng quan về sự khác biệt giữa hai công nghệ này:
| Tiêu chí | CCD (Charge-Coupled Device) | CMOS (Complementary Metal-Oxide Semiconductor) |
|---|---|---|
| Kiến trúc | Tích điện và chuyển đổi tuần tự (Global Shutter) | Tích hợp bộ chuyển đổi trên từng pixel (Rolling hoặc Global Shutter) |
| Tốc độ khung hình (Frame Rate) | Chậm hơn, bị giới hạn bởi tốc độ chuyển dịch điện tích | Rất nhanh, có thể đạt hàng ngàn fps |
| Độ nhạy sáng | Tốt hơn, hiệu suất quang tử cao (QE) | Kém hơn, nhưng đã được cải thiện với công nghệ BSI |
| Độ nhiễu | Thấp hơn, đặc biệt là nhiễu đọc (readout noise) | Cao hơn, đặc biệt là nhiễu cố định (FPN) |
| Tiêu thụ điện năng | Cao hơn | Thấp hơn |
| Chi phí | Cao hơn | Thấp hơn |
| Ứng dụng tiêu biểu | Kiểm tra chất lượng chính xác, chụp ảnh khoa học, y tế, thiên văn | Phân loại tốc độ cao, robot, đọc mã vạch, các ứng dụng di động |
Một chuyên gia nên chọn một camera CCD khi ứng dụng đòi hỏi chất lượng hình ảnh cao nhất và độ nhiễu tối thiểu. CCD là lựa chọn tốt nhất cho các hệ thống kiểm tra chi tiết nhỏ, nơi mỗi pixel đều quan trọng. Trong các hệ thống như vậy, sự ưu tiên là độ chính xác và độ trung thực của dữ liệu hình ảnh, chứ không phải tốc độ. Các lĩnh vực đòi hỏi tính toàn vẹn của dữ liệu hình ảnh, như khoa học vật liệu, y học và giám sát.
Ngược lại, một chuyên gia nên ưu tiên một camera CMOS khi tốc độ, hiệu quả năng lượng và chi phí là những yếu tố quyết định. Với sự phát triển nhanh chóng, CMOS đang dần trở thành tiêu chuẩn cho nhiều ứng dụng công nghiệp. Những cải tiến về độ nhạy sáng và khả năng kiểm soát độ nhiễu đã giúp nó cạnh tranh được với CCD trong nhiều lĩnh vực, đặc biệt là trong các hệ thống Machine Vision tốc độ cao và các thiết bị nhỏ gọn.
4. Lựa chọn camera công nghiệp phù hợp
Việc lựa chọn một camera công nghiệp phù hợp đòi hỏi sự cân nhắc kỹ lưỡng. Người dùng cần đánh giá các thông số kỹ thuật của camera phù hợp với yêu cầu của ứng dụng. Dưới đây là các yếu tố cần xem xét:
4.1. Loại cảm biến (CCD/CMOS)
- CMOS: Lựa chọn khi tốc độ, hiệu quả năng lượng và chi phí là ưu tiên. Phù hợp cho các ứng dụng kiểm tra tốc độ cao.
- CCD: Lựa chọn khi chất lượng hình ảnh, độ nhạy sáng và độ nhiễu thấp là yếu tố quan trọng. Phù hợp cho các ứng dụng đo lường và kiểm tra chính xác.
4.2. Độ phân giải
Độ phân giải của camera quyết định mức độ chi tiết mà nó có thể ghi lại. Độ phân giải phải phù hợp với kích thước đối tượng và kích thước của các lỗi cần phát hiện. Một độ phân giải cao có thể phát hiện các lỗi nhỏ hơn nhưng cũng yêu cầu năng lực xử lý hình ảnh mạnh hơn và bộ nhớ lớn hơn.
4.3. Tốc độ khung hình (Frame Rate)
Tốc độ khung hình xác định số lượng hình ảnh mà camera có thể chụp mỗi giây. Đây là yếu tố quan trọng trong các ứng dụng sản xuất tốc độ cao. Cần đảm bảo rằng tốc độ khung hình của camera đủ nhanh để chụp tất cả các vật thể di chuyển trên dây chuyền sản xuất mà không bỏ sót.
4.4. Giao diện kết nối
Giao diện kết nối ảnh hưởng đến tốc độ truyền dữ liệu và khoảng cách truyền. Lựa chọn giao diện phụ thuộc vào yêu cầu của hệ thống xử lý hình ảnh.
- USB3 Vision: Cung cấp tốc độ truyền dữ liệu cao, dễ dàng tích hợp và tiêu thụ ít điện năng.
- GigE Vision: Phù hợp cho các ứng dụng cần truyền dữ liệu ở khoảng cách xa với tốc độ ổn định.
- Camera Link: Giao diện truyền thống cho các ứng dụng tốc độ cao đòi hỏi băng thông lớn.
4.5. Ống kính và chiếu sáng
Lựa chọn ống kính và ánh sáng là những yếu tố quan trọng ảnh hưởng đến chất lượng hình ảnh cuối cùng. Ống kính phù hợp phải có khả năng lấy nét chính xác và không gây biến dạng hình ảnh. Ánh sáng phải được kiểm soát cẩn thận để làm nổi bật các đặc điểm cần kiểm tra và giảm thiểu bóng, phản xạ.
5. Kết luận
Các loại camera công nghiệp đã định hình ngành Machine Vision theo những cách riêng. CCD đã thiết lập tiêu chuẩn cho chất lượng hình ảnh, trong khi CMOS đã cách mạng hóa lĩnh vực này bằng tốc độ và hiệu quả của nó. Mặc dù CCD vẫn là lựa chọn hàng đầu cho các ứng dụng cực kỳ chuyên biệt, CMOS đang dần chiếm lĩnh thị trường camera công nghiệp. Các công nghệ CMOS mới nhất đã khắc phục nhiều nhược điểm trước đây, như độ nhạy sáng và độ nhiễu, làm cho chúng trở thành một lựa chọn linh hoạt và mạnh mẽ.
Trong tương lai, chúng ta có thể thấy các cảm biến CMOS tiếp tục cải thiện về hiệu suất, tốc độ và khả năng tích hợp. Những tiến bộ này sẽ giúp Machine Vision trở nên dễ tiếp cận hơn và có thể áp dụng rộng rãi trong nhiều ngành công nghiệp. Việc hiểu rõ về các loại cảm biến này là một bước đi quan trọng trong việc xây dựng một hệ thống xử lý hình ảnh mạnh mẽ và hiệu quả. Việc lựa chọn công nghệ phù hợp cần dựa trên sự cân bằng giữa yêu cầu kỹ thuật của ứng dụng, chi phí và các yếu tố hoạt động khác.
