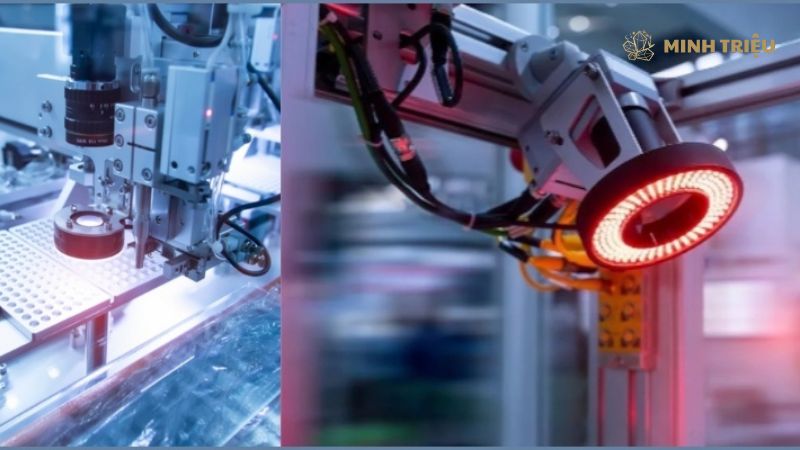

Vai trò của Bộ điều khiển camera và Bộ xử lý hình ảnh trong Machine Vision

Trong kỷ nguyên Cách mạng Công nghiệp 4.0, Machine Vision (Thị giác máy) đang nổi lên như một công nghệ cốt lõi giúp tự động hóa và tối ưu hóa quy trình sản xuất công nghiệp. Hệ thống này mô phỏng khả năng thị giác của con người để thực hiện các tác vụ kiểm tra, đo lường, phân loại và hướng dẫn robot với tốc độ và độ chính xác vượt trội. Tuy nhiên, sự vận hành trơn tru của một hệ thống thị giác máy không thể thiếu hai thành phần quan trọng nhất: bộ điều khiển camera và bộ xử lý hình ảnh.

Bộ điều khiển camera là hệ thống chịu trách nhiệm kiểm soát toàn bộ hoạt động của camera, từ việc thu thập hình ảnh đến đồng bộ hóa với các thiết bị khác. Đồng thời, bộ xử lý hình ảnh đảm nhận nhiệm vụ phân tích, xử lý và đưa ra quyết định dựa trên dữ liệu hình ảnh được cung cấp, đóng vai trò then chốt trong việc biến dữ liệu thô thành thông tin hữu ích. Bài viết này sẽ đi sâu phân tích cấu tạo, chức năng và mối quan hệ cộng sinh giữa hai thành phần trên, đồng thời làm rõ các ứng dụng thực tiễn của chúng trong ngành sản xuất công nghiệp.

1. Phân tích chuyên sâu: Cấu tạo và chức năng

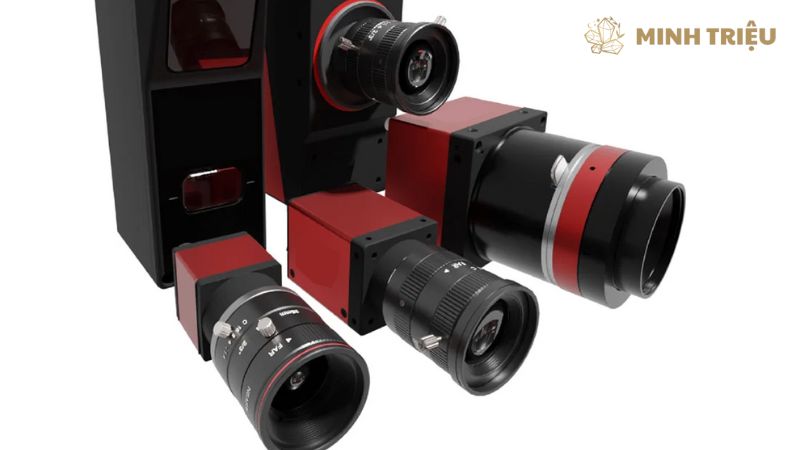

1.1. Bộ điều khiển camera (Camera Controller)

Bộ điều khiển camera thực hiện nhiệm vụ điều phối và đồng bộ hóa hoạt động của tất cả các camera trong hệ thống, đảm bảo dữ liệu hình ảnh được thu thập chính xác và kịp thời. Bộ điều khiển camera có cấu tạo tương đối phức tạp, bao gồm các thành phần điện tử và phần mềm chuyên dụng. Về mặt phần cứng, một bộ điều khiển camera điển hình bao gồm các thành phần sau:

• CPU và RAM: CPU (Central Processing Unit) thực hiện các lệnh điều khiển, trong khi RAM (Random Access Memory) lưu trữ dữ liệu tạm thời. Sự mạnh mẽ của CPU và dung lượng của RAM quyết định khả năng xử lý và điều khiển đa nhiệm của hệ thống.
• Bộ nhớ: Lưu trữ các chương trình điều khiển, cấu hình và dữ liệu hình ảnh đã thu thập.
• Cổng giao tiếp: Các cổng giao tiếp chuyên dụng như GigE (Gigabit Ethernet), USB, hoặc CameraLink cho phép kết nối và truyền dữ liệu tốc độ cao từ camera đến bộ điều khiển.

Về chức năng, bộ điều khiển camera thực hiện nhiều nhiệm vụ quan trọng để đảm bảo quy trình thu thập dữ liệu diễn ra hiệu quả. Cụ thể:

• (Bộ điều khiển camera, điều khiển, các thông số camera) như tốc độ màn trập, độ sáng, và gain để tối ưu chất lượng hình ảnh thu được.
• (Bộ điều khiển camera, đồng bộ hóa, hoạt động) giữa các camera và các thiết bị ngoại vi khác (ví dụ: nguồn sáng, bộ phân loại) thông qua các tín hiệu trigger.
• (Bộ điều khiển camera, truyền, dữ liệu hình ảnh) đã được chụp đến bộ xử lý hình ảnh một cách nhanh chóng và ổn định qua các cổng kết nối.
• (Bộ điều khiển camera, kiểm soát, hệ thống chiếu sáng) để đảm bảo điều kiện ánh sáng tối ưu cho từng ứng dụng cụ thể.

1.2. Bộ xử lý hình ảnh (Image Processor)

Vai trò của bộ xử lý hình ảnh là biến dữ liệu hình ảnh thô thành thông tin có ý nghĩa thông qua các thuật toán xử lý hình ảnh phức tạp. Bộ xử lý hình ảnh có thể là một PC công nghiệp hiệu suất cao hoặc một bộ xử lý nhúng (embedded system) nhỏ gọn và chuyên dụng.

Các thành phần chính của một bộ xử lý hình ảnh bao gồm:

• Bộ vi xử lý chính (CPU): Thực hiện các tác vụ xử lý dữ liệu và thuật toán.
• GPU (Graphics Processing Unit): GPU có khả năng xử lý song song vượt trội, giúp tăng tốc các thuật toán xử lý hình ảnh đòi hỏi nhiều tài nguyên như deep learning.
• FPGA (Field-Programmable Gate Array): FPGA là một mạch tích hợp có thể lập trình được, cung cấp khả năng xử lý song song cực kỳ nhanh và hiệu quả cho các tác vụ lặp đi lặp lại.

Bộ xử lý hình ảnh thực hiện các chức năng cốt lõi sau:

• (Bộ xử lý hình ảnh, áp dụng, các thuật toán xử lý hình ảnh) như phân tích biên, nhận dạng mẫu, đo lường điểm ảnh và phân tích màu sắc để trích xuất các đặc điểm cụ thể của vật thể.
• (Bộ xử lý hình ảnh, so sánh, kết quả) thu được với các tiêu chí đã được lập trình sẵn.
• (Bộ xử lý hình ảnh, gửi, tín hiệu điều khiển) tới các thiết bị chấp hành như cánh tay robot, băng chuyền, hoặc bộ phân loại khi phát hiện lỗi hoặc xác định đối tượng.

1.3. So sánh Hệ thống Xử lý Hình ảnh PC-based và Embedded-based

Tiêu chí	Hệ thống PC-based	Hệ thống Embedded-based
Cấu tạo	PC công nghiệp, card mở rộng	Thiết bị nhỏ gọn, chip xử lý chuyên dụng
Hiệu suất	Mạnh mẽ, linh hoạt, dễ nâng cấp	Tối ưu hóa cho một tác vụ cụ thể, tốc độ cao
Linh hoạt	Cao, dễ dàng thay đổi phần mềm	Thấp, khó thay đổi, cần lập trình lại chip
Kích thước	Lớn	Nhỏ gọn
Tiêu thụ điện	Cao hơn	Thấp hơn
Chi phí	Cao	Thấp hơn (cho sản xuất hàng loạt)

2. Ứng dụng thực tiễn trong công nghiệp

Bộ điều khiển camera và bộ xử lý hình ảnh tạo nên một cặp đôi hoàn hảo, mở ra vô số ứng dụng trong sản xuất công nghiệp. Chúng thực hiện các tác vụ mà con người khó có thể làm được với cùng tốc độ và độ chính xác, bao gồm:

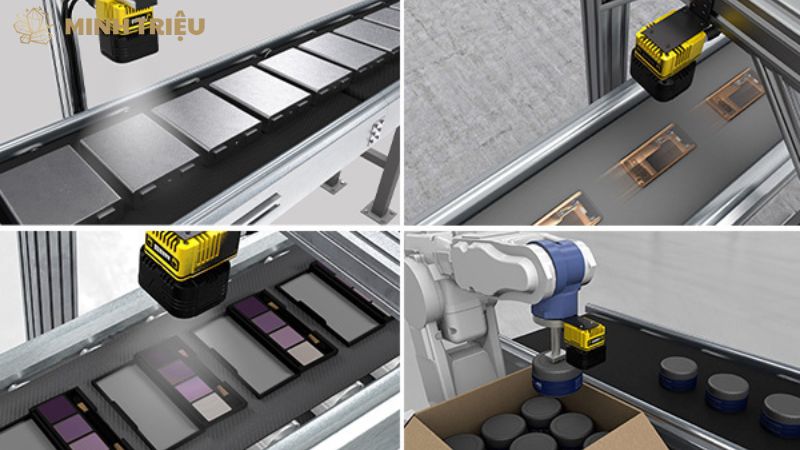

• Kiểm tra chất lượng: Hệ thống Machine Vision được sử dụng để kiểm tra chất lượng sản phẩm một cách tự động và liên tục. Ví dụ, trong ngành sản xuất điện tử, hệ thống sẽ sử dụng bộ xử lý hình ảnh để phát hiện lỗi trên bo mạch PCB như mối hàn không đạt, linh kiện bị thiếu hoặc bị đặt sai vị trí. Các thuật toán xử lý hình ảnh sẽ so sánh hình ảnh thực tế với hình ảnh mẫu để tìm ra những sai khác.
• Phân loại sản phẩm: (Hệ thống thị giác máy, nhận dạng, màu sắc và kích thước) của sản phẩm để tự động phân loại sản phẩm. Trong ngành thực phẩm, máy có thể phân loại sản phẩm trái cây dựa trên độ chín thông qua màu sắc hoặc kích cỡ. Hệ thống sẽ hướng dẫn robot hoặc cơ cấu phân loại để đưa sản phẩm vào đúng vị trí.
• Đo lường kích thước: Bộ xử lý hình ảnh có thể đo lường kích thước và hình dạng của chi tiết cơ khí một cách chính xác đến từng micromet. Việc này loại bỏ sai sót của con người và tăng tốc độ kiểm tra. Chẳng hạn, trong ngành ô tô, hệ thống có thể đo đường kính của một bu lông hoặc kiểm tra độ thẳng của một trục khuỷu.
• Hướng dẫn robot: Thị giác máy là đôi mắt của robot, cho phép robot xác định vị trí và hướng của vật thể cần thao tác. Ví dụ, một robot gắp sản phẩm sẽ sử dụng bộ điều khiển camera để chụp hình ảnh và bộ xử lý hình ảnh để xác định vị trí của sản phẩm, sau đó gửi tín hiệu đến cánh tay robot để thực hiện thao tác gắp chính xác.

3. Phân loại và tiêu chí lựa chọn

3.1. Phân loại hệ thống Machine Vision

Hệ thống Machine Vision được phân loại dựa trên cấu trúc và công nghệ xử lý:

Dựa vào cấu trúc:

• Hệ thống tích hợp (all-in-one): Camera và bộ xử lý hình ảnh được tích hợp trong cùng một thiết bị. Ưu điểm là nhỏ gọn, dễ lắp đặt và chi phí thấp hơn.
• Hệ thống rời: Bộ điều khiển camera và bộ xử lý hình ảnh là các thiết bị riêng biệt. Hệ thống này linh hoạt hơn, dễ dàng nâng cấp và xử lý các tác vụ phức tạp.

Dựa vào công nghệ xử lý:

• Hệ thống PC-based: Sử dụng một PC công nghiệp làm bộ xử lý hình ảnh, tận dụng hiệu suất cao và sự linh hoạt của phần mềm.
• Hệ thống embedded-based: Sử dụng bộ xử lý nhúng chuyên dụng, tối ưu hóa cho một tác vụ nhất định, mang lại tốc độ xử lý nhanh và tiêu thụ điện năng thấp.

3.2. Tiêu chí lựa chọn

Việc lựa chọn hệ thống Machine Vision phù hợp cần dựa trên nhiều yếu tố. Dưới đây là các tiêu chí chính mà các doanh nghiệp nên cân nhắc:

• Yêu cầu về tốc độ và độ chính xác: Nếu ứng dụng đòi hỏi tốc độ xử lý cực nhanh (ví dụ: trên dây chuyền sản xuất tốc độ cao) và độ chính xác tuyệt đối, bạn cần một bộ xử lý hình ảnh mạnh mẽ, có thể tích hợp GPU hoặc FPGA.
• Môi trường hoạt động: Môi trường khắc nghiệt như nhiệt độ cao, bụi bẩn, hoặc rung động cần hệ thống được thiết kế đặc biệt (ví dụ: PC công nghiệp có khả năng chống bụi, chống sốc).
• Khả năng tích hợp và mở rộng: Hệ thống cần có khả năng tích hợp dễ dàng với các thiết bị hiện có (như băng chuyền, robot) và có thể mở rộng trong tương lai.
• Chi phí đầu tư: Cân nhắc giữa chi phí ban đầu và hiệu quả lâu dài. Một hệ thống cao cấp có thể tốn kém hơn nhưng mang lại năng suất và độ chính xác vượt trội, giảm chi phí vận hành.

4. Kết luận

Sự kết hợp giữa bộ điều khiển camera và bộ xử lý hình ảnh chính là nền tảng cốt lõi của các hệ thống Machine Vision, cho phép chúng thực hiện hàng loạt các tác vụ phức tạp trong sản xuất công nghiệp. Vai trò của bộ điều khiển camera là điều phối dữ liệu, trong khi bộ xử lý hình ảnh là thực hiện các thuật toán xử lý hình ảnh để trích xuất thông tin, từ đó tự động hóa quy trình kiểm tra chất lượng, phân loại sản phẩm, đo lường kích thước, và hướng dẫn robot.

Sự phát triển của các công nghệ xử lý mạnh mẽ như GPU và FPGA đã mở ra những khả năng mới cho Machine Vision, cho phép xử lý các tác vụ phức tạp hơn với tốc độ chưa từng có. Đối với các doanh nghiệp đang tìm kiếm giải pháp tự động hóa, việc đầu tư vào hệ thống Machine Vision phù hợp là một quyết định chiến lược. Lựa chọn hệ thống không chỉ dựa vào chi phí mà còn cần xem xét các yếu tố về hiệu suất, khả năng mở rộng, và sự phù hợp với môi trường sản xuất.
