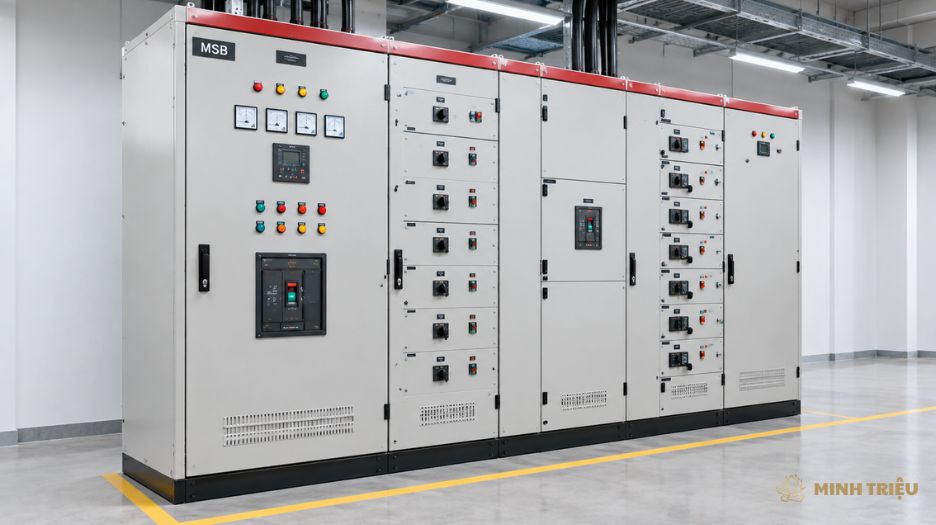

Tủ điện tổng MSB

Tủ điện tổng MSB là một thiết bị quan trọng trong hệ thống phân phối điện hạ thế. Tủ đảm nhiệm chức vụ tiếp nhận nguồn điện từ nguồn cấp chính, thực hiện đóng cắt, bảo vệ, phân phối điện thế. Minh Triệu thiết kế và gia công tủ điện tổng đảm bảo các yếu tố cơ bản yêu cầu vận hành trong doanh nghiệp với chất lượng ổn định và chi phí phù hợp mọi nhu cầu.

Tủ điện tổng MSB là gì? Cấu tạo gồm những bộ phận nào?

Tủ điện tổng MSB (Main Distribution Switchboard) là tủ điện đảm nhiệm công việc phân phối tổng đóng cắt, bảo vệ an toàn cho toàn bộ phụ tải. Tủ điện sẽ tiếp nhận nguồn điện từ trạm biến áp, máy phát điện rồi tiến hành phân phối, quản lý điện năng cho cho công trình.

Về cấu tạo, tủ điện tổng MSB sẽ gồm những bộ phận cơ bản như sau:

• Vỏ tủ: Là phần kết cấu bên ngoài có nhiệm vụ bảo vệ các thiết bị điện bên trong, đồng thời tạo không gian để bố trí và phân chia các khoang chức năng. Vỏ tủ được làm bằng chất liệu thép mạ điện, thép mạ kẽm có độ bền cao, chống ăn mòn trong môi trường công nghiệp.
• Thiết bị đóng cắt: ACB, MCCB, các thiết bị đóng cắt được sử dụng để thực hiện đóng, ngắt nguồn và bảo vệ cho hệ thống mạch điện.
• Thanh cái busbar: Thanh cái là bộ phận dẫn điện và phân phối nguồn đến các nhánh trong tủ. Bộ phận này chịu được dòng tải lớn và hệ thống busbar hay được tối ưu để giảm thiểu tình trạng hao tổn điện năng và tăng khả năng chịu được ngắn mạch.
• Thiết bị đo lường và giám sát: Bao gồm đồng hồ đo dòng điện, điện áp, công suất, ampe kế, volt kế, hệ số công suất, đèn báo để thực hiện nhiệm vụ giám sát.
• Thiết bị chuyển nguồn ATS: Trong những hệ thống sử dụng nguồn dự phòng, ATS tích hợp để thực hiện chuyển đổi giữa nguồn điện lưới và nguồn dự phòng theo phương án thiết kế.
• Các khoang chức năng: Tủ MSB có thể được chia thành khoang thiết bị đóng cắt chính, khoang thanh cái, khoang đầu vào, đầu ra, khoang ATS, khoang tụ bù hoặc các khoang chức năng khác.
• Hệ thống điều khiển: Bộ phận này có nhiệm vị là giám sát từ xa, kết nối BMS, kết nối SCADA, quản lý năng lượng thông minh.

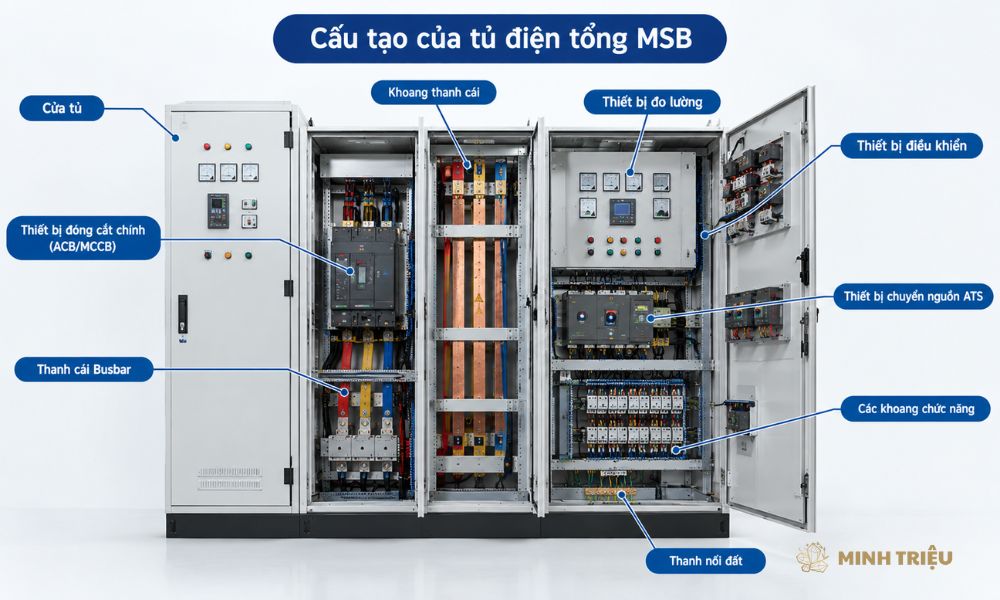

Tủ điện tổng MSB và cấu tạo chi tiết từng bộ phận

Nguyên lý hoạt động và chức năng của tủ điện tổng MSB

Hiểu rõ nguyên lý hoạt động và chức năng của tủ điện tổng MSB giúp bạn lựa chọn sản phẩm phù hợp.

Nguyên lý hoạt động của tủ điện tổng MSB

Tủ điện MSB tiếp nhận nguồn điện chính, kiểm soát và bảo vệ hệ thống trước khi phân phối điện đến các nhánh phụ tải. Quá trình vận hành có thể được hiểu qua từng bước:

• Bước 1: Tiếp nhận nguồn điện: Nguồn điện từ máy biến áp hoặc nguồn cấp chính được đưa vào tủ MSB thông qua ACB tổng. Đây là thiết bị đóng cắt và bảo vệ chính của tủ, giúp kiểm soát nguồn điện đầu vào.
• Bước 2: Kiểm soát và bảo vệ: Sau khi tiếp nhận nguồn, các thiết bị bảo vệ và đo lường trong tủ theo dõi các thông số vận hành như dòng điện, điện áp và tần số. Khi xảy ra các sự cố như quá tải hoặc ngắn mạch, thiết bị bảo vệ có thể tác động để ngắt mạch, hạn chế ảnh hưởng đến hệ thống điện.
• Bước 3: Phân phối điện đến các phụ tải: Nguồn điện sau khi được kiểm soát sẽ đi qua hệ thống thanh cái và được phân phối đến các MCCB nhánh. Từ đây, điện được cấp đến từng khu vực, thiết bị hoặc nhóm phụ tải theo thiết kế của hệ thống.
• Bước 4: Giám sát và ghi nhận thông số: Các thiết bị đo lường và giám sát ghi nhận những thông số vận hành của tủ như dòng điện, điện áp, công suất và tần số. Dữ liệu này giúp người vận hành theo dõi tình trạng hệ thống, phát hiện bất thường và phục vụ công tác kiểm tra, bảo trì.

Chức năng của tủ điện tổng MSB

Tủ điện tổng MSB đảm nhận vai trò quan trọng là trung tâm của hệ thống phân phối điện với những chức năng quan trọng như sau:

• Tiếp nhận nguồn điện: Tủ điện tổng MSB là điểm tiếp nhận nguồn chính của hệ thống phân phối hạ thế và đưa nguồn vào mạng lưới phân phối phía sau trong khoảng tần số là 50 – 60HZ, điện áp 220/380VAC.
• Phân phối điện: Nguồn điện được chia thành các nhánh phù hợp với sơ đồ phụ tải, từ đó cấp điện đến các tủ điện và thiết bị sử dụng điện.
• Đóng cắt nguồn: Thiết bị đóng cắt trong tủ cho phép thực hiện thao tác đóng hoặc ngắt nguồn tổng và các nhánh khi vận hành, kiểm tra hoặc xử lý sự cố.
• Bảo vệ hệ thống điện: Các thiết bị bảo vệ giúp phát hiện và cô lập một số trạng thái sự cố như quá tải, ngắn mạch hoặc các điều kiện bất thường khác tùy cấu hình bảo vệ.
• Giám sát thông số điện: Tủ có thể tích hợp thiết bị đo và giám sát để theo dõi các thông số như dòng điện, điện áp, công suất và hệ số công suất.
• Hỗ trợ chuyển nguồn: Khi được thiết kế với hệ thống ATS, tủ MSB có thể thực hiện chuyển đổi giữa nguồn chính và nguồn dự phòng theo yêu cầu vận hành.

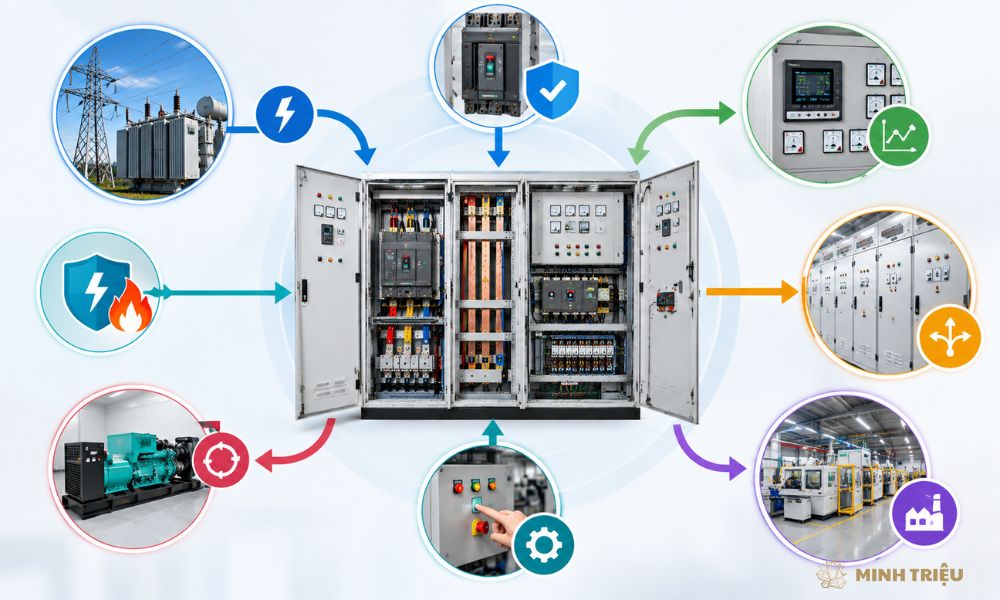

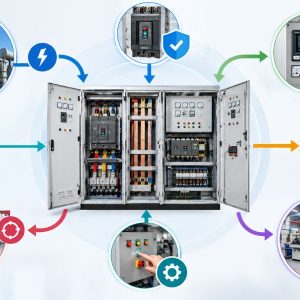

Tủ điện tổng MSB sở hữu nhiều điểm nổi bật giúp cho quá trình điều phối, vận hành hệ thống điện ổn định

Thông số kỹ thuật quan trọng của tủ điện tổng MSB

Dưới đây là các thông số cơ bản của tủ điện tổng MSB. Các thông số này có thể được điều chỉnh tuỳ nhu cầu của doanh nghiệp.

Thông số	Nội dung chi tiết
Dòng điện định mức	630A đến 6300A
Điện áp cách điện định mức	690V/1000V
Điện áp định mức	380 – 415V (điện áp 3 pha) 220 – 230V (điện áp 1 pha)
Dòng ngắn mạch tối đa	Không vượt 100kA
Tần số định mức	50Hz/ 60Hz
Cấp bảo vệ	IP 20 – IP55
Tiêu chuẩn chế tạo	IEC 60529, IEC 61439-1, IEC 61439-2
Vỏ tủ và độ dày	Tôn mạ kẽm sơn tĩnh điện, dày từ 1.5 – 2.5mm

Ứng dụng của tủ điện tổng MSB

Tủ điện tổng MSB sử dụng tại những công trình có hệ thống phân phối điện hạ thế cần quản lý nguồn tập trung. Một số nhóm công trình thường sử dụng gồm:

• Nhà máy, nhà xưởng sản xuất: Phân phối nguồn điện từ trạm biến áp đến các khu vực sản xuất, máy móc và các tủ điện phía sau.
• Khu công nghiệp: Đáp ứng nhu cầu phân phối điện cho các khu vực sản xuất và phụ tải công nghiệp.
• Tòa nhà văn phòng, chung cư: Cấp và phân phối nguồn điện đến các khu vực, tầng hoặc hệ thống kỹ thuật.
• Trung tâm thương mại, siêu thị: Phân phối điện cho hệ thống chiếu sáng, điều hòa, thang máy và các phụ tải khác.
• Bệnh viện, trường học và công trình công cộng: Được thiết kế theo yêu cầu về tính liên tục và an toàn của hệ thống điện.
• Khách sạn và công trình dịch vụ: Phân phối nguồn điện đến các khu vực chức năng và hệ thống thiết bị.

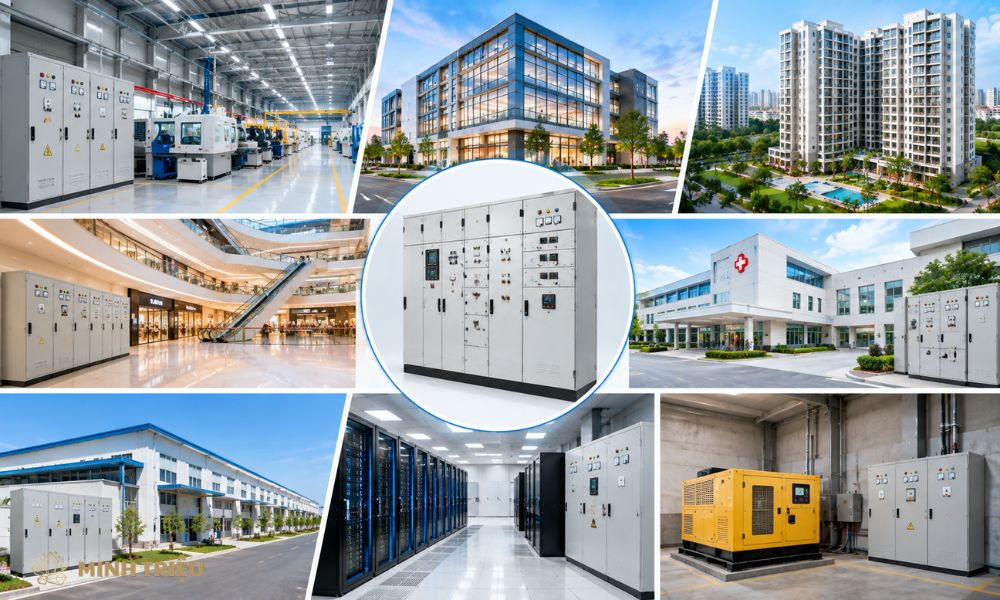

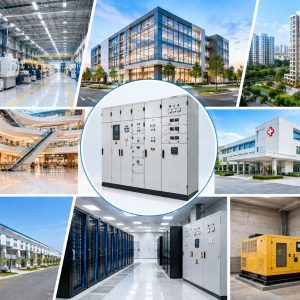

Những ứng dụng thực tế của tủ điện tổng MSB hiện nay

Một số lưu ý khi vận hành sử dụng tủ điện tổng MSB

Tủ điện tổng MSB nằm ở vị trí quan trọng trong hệ thống phân phối điện, quá trình vận hành cần tuân thủ thiết kế, hướng dẫn của nhà sản xuất và quy trình an toàn điện của công trình. Một số điểm cần lưu ý gồm:

• Kiểm tra tình trạng tủ trước khi vận hành: Kiểm tra ngoại quan, thiết bị đóng cắt, dây dẫn, thanh cái, hệ thống nối đất và các dấu hiệu bất thường.
• Theo dõi các thông số điện: Kiểm tra dòng điện, điện áp, nhiệt độ và các thông số giám sát được tích hợp trong tủ.
• Kiểm tra tình trạng thiết bị đóng cắt: Các ACB, MCCB và thiết bị liên quan cần được kiểm tra, bảo dưỡng theo hướng dẫn kỹ thuật.
• Giữ tủ sạch và khô: Hạn chế bụi, hơi ẩm và các tác nhân môi trường ảnh hưởng đến thiết bị điện.
• Không tự ý thay đổi cấu hình: Việc thay đổi thiết bị, tiết diện dây dẫn, thanh cái, sơ đồ đấu nối cần được thực hiện bởi người có chuyên môn.
• Thực hiện bảo trì định kỳ: Kiểm tra và bảo dưỡng giúp phát hiện sớm các dấu hiệu bất thường, giảm nguy cơ gián đoạn vận hành.
• Tuân thủ quy trình an toàn điện: Khi kiểm tra, sửa chữa hoặc bảo trì cần thực hiện đầy đủ các bước cô lập nguồn và biện pháp an toàn theo quy định áp dụng.

Minh Triệu – Đơn vị thiết kế tủ điện tổng MSB theo yêu cầu

Minh Triệu là doanh nghiệp hoạt động trong lĩnh vực gia công cơ khí chính xác và cung cấp các giải pháp tự động hóa từ năm 2018. Minh Triệu định hướng cung cấp giải pháp theo nhu cầu thực tế của doanh nghiệp và nhà máy, thiết kế tủ điện tổng MSB cần dựa trên sơ đồ hệ thống, thiết bị sử dụng, điều kiện lắp đặt và yêu cầu vận hành cụ thể.

Một số ưu thế Minh Triệu hướng đến khách hàng nhà máy, doanh nghiệp FDI:

• Sở hữu xưởng sản xuất: Xưởng sản xuất rộng 6600m2 giúp Minh Triệu chủ động hơn trong quá trình gia công, lắp ráp và kiểm tra tủ điện tổng MSB theo yêu cầu của từng dự án.
• Thiết kế theo quy trình vận hành thực tế: Phương án tủ điện tổng MSB được thiết kế dựa trên yêu cầu sử dụng và đặc điểm hệ thống thay vì chỉ tập trung vào hình thức của sản phẩm.
• Đội ngũ nhân sự có năng lực: Minh Triệu có đội ngũ nhân viên thuộc các bộ phận thiết kế, kỹ thuật, QC, lắp đặt, phục vụ quá trình triển khai các dự án của khách hàng chuyên nghiệp, hiệu quả.
• Hỗ trợ lắp đặt và chạy thử tại nhà máy: Quá trình lắp đặt và chạy thử tủ điện tổng MSB sẽ được nhân sự Minh Triệu tiến hành theo thoả thuận, đảm bảo sản phẩm vận hành ổn định.
• Chính sách bảo hành và bảo trì: Sản phẩm tủ điện tổng MSB sau khi bàn giao sẽ được hỗ trợ theo chính sách bảo hành áp dụng cho từng dự án. Chúng tôi cũng sẵn sàng hỗ trợ bảo trì và xử lý các vấn đề phát sinh khi khách hàng có nhu cầu.

Nếu doanh nghiệp của bạn đang tìm kiếm dịch vụ thiết kế và gia công tủ điện tổng MSB, hãy liên hệ Minh Triệu để được tư vấn về nhu cầu một cách chi tiết và hoàn toàn miễn phí.
