Băng tải xích treo

Đầu tư băng tải xích treo không nên bắt đầu từ việc chọn một mẫu có sẵn, mà cần bắt đầu từ chính sản phẩm, năng suất và mặt bằng của dây chuyền. Minh Triệu nhận thiết kế và thi công hệ thống theo yêu cầu, từ tính toán tuyến vận chuyển, lựa chọn cấu hình đến chế tạo và lắp đặt hoàn thiện, mang đến cho doanh nghiệp hệ thống vận chuyển liền mạch, bền bỉ và hiệu quả tối ưu.

Băng tải xích treo là gì?

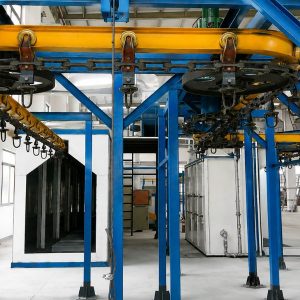

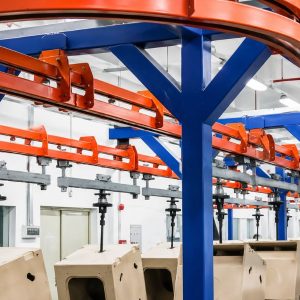

Băng tải xích treo là hệ thống vận chuyển liên tục sử dụng xích truyền động kết hợp với móc hoặc giá treo để đưa sản phẩm di chuyển theo một tuyến đường định sẵn. Khác với các loại băng tải đặt trên mặt sàn, hệ thống này được bố trí trên cao, sản phẩm được treo bên dưới đường ray và di chuyển nhờ chuyển động kéo của xích.

Tùy yêu cầu của dây chuyền, tuyến vận chuyển có thể được thiết kế theo đường thẳng, đường cong hoặc kết hợp các đoạn lên xuống, giúp tận dụng không gian phía trên nhà xưởng.

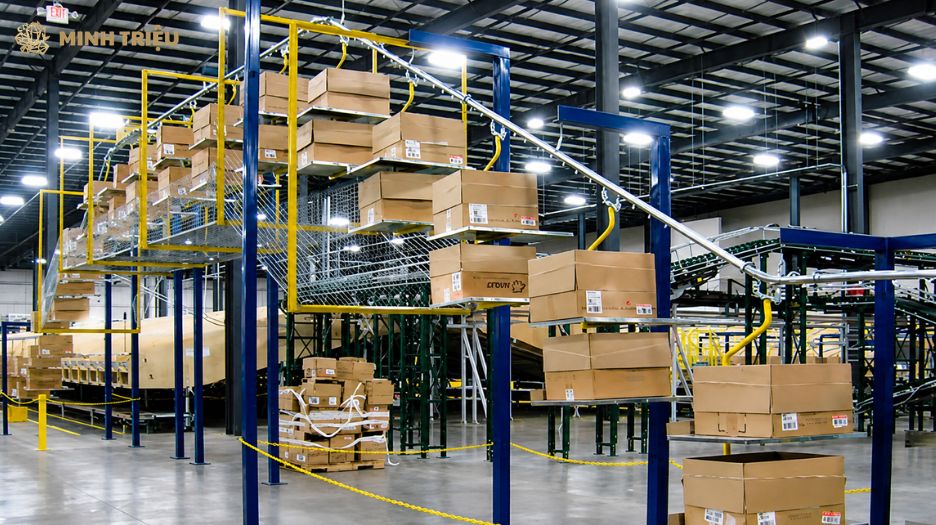

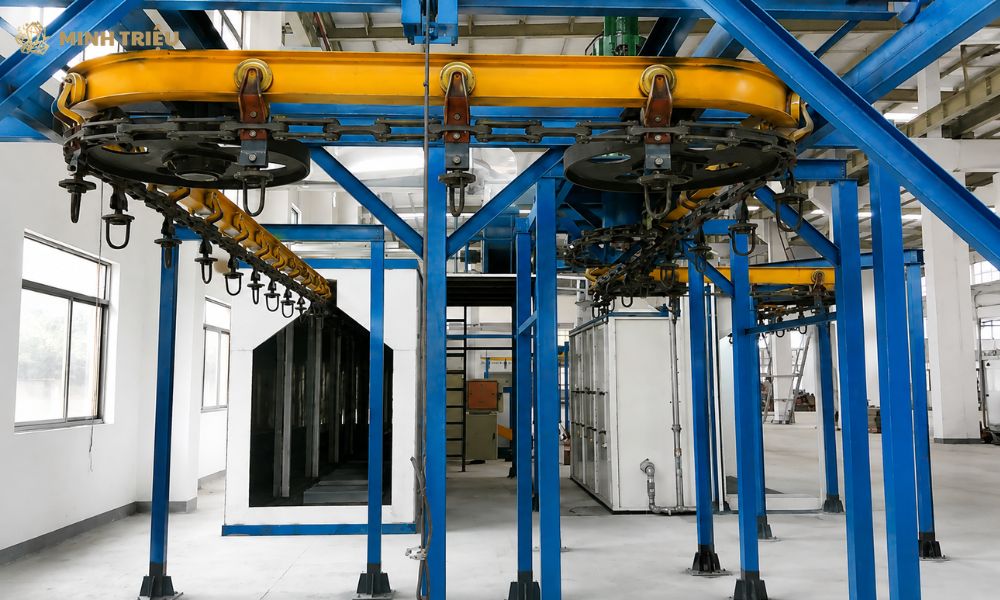

Băng tải xích treo là hệ thống vận chuyển trên cao, sử dụng xích tải và móc treo để di chuyển hàng hóa theo tuyến được thiết kế trong dây chuyền.

Các dòng băng tải xích treo phổ biến hiện nay

Tùy theo tải trọng, đặc điểm sản phẩm và yêu cầu bố trí dây chuyền, băng tải xích treo được phân loại thành một số dòng như sau:

• Băng tải xích treo đơn: Sử dụng một tuyến xích để dẫn động và treo sản phẩm trên móc, phù hợp với các dây chuyền có tải trọng vừa phải và yêu cầu vận chuyển liên tục. Cấu hình này có kết cấu tương đối gọn, thuận lợi khi bố trí trên cao và tối ưu không gian nhà xưởng.
• Băng tải xích treo đôi: Được thiết kế với hai tuyến xích phối hợp để nâng đỡ hoặc vận chuyển sản phẩm có kích thước, chiều dài hoặc tải trọng lớn hơn. Việc bố trí hai nhánh xích giúp phân bổ tải đều hơn và tăng độ ổn định khi sản phẩm di chuyển trên tuyến.
• Băng tải xích treo xoay: Sử dụng cơ cấu treo có khả năng xoay theo yêu cầu của dây chuyền, giúp sản phẩm thay đổi hướng hoặc vị trí trong quá trình vận chuyển. Cấu hình này đặc biệt hữu ích khi sản phẩm cần được đưa qua nhiều công đoạn với yêu cầu tiếp cận từ các hướng khác nhau.
• Băng tải xích treo tự động: Được tích hợp với động cơ, bộ điều khiển và các thiết bị cảm biến để tự động hóa quá trình vận chuyển sản phẩm giữa các công đoạn. Tốc độ và chu trình hoạt động có thể được điều chỉnh theo yêu cầu sản xuất, đồng thời có thể kết hợp với các hệ thống tự động hóa khác trong nhà máy.

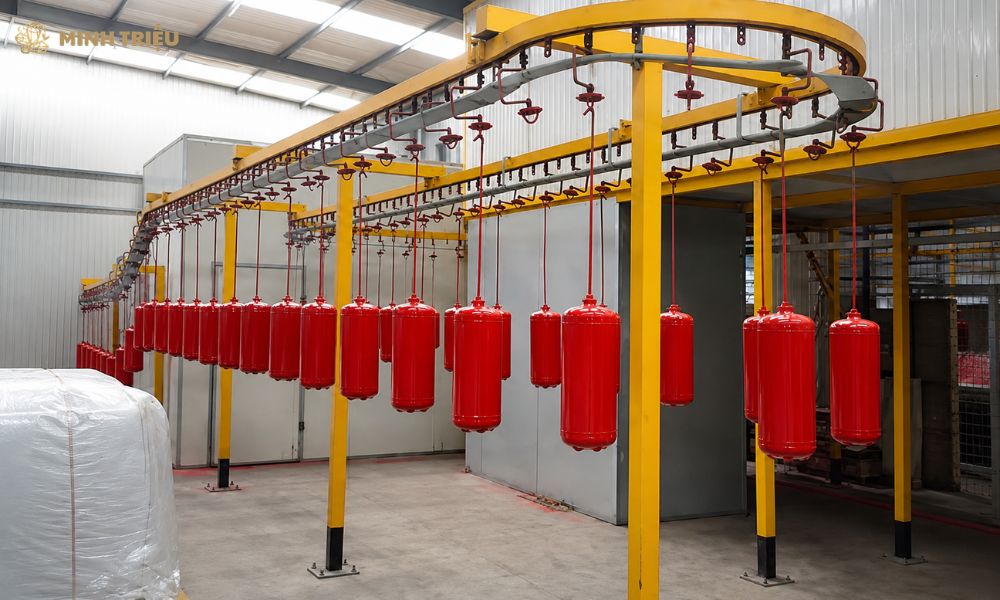

Dựa vào kết cấu và phương thức vận hành, băng tải xích treo được phân thành các dòng phổ biến gồm dạng đơn, dạng đôi, dạng xoay và dạng tự động.

Cấu tạo của hệ thống băng tải xích treo

Băng tải xích treo được cấu thành từ nhiều cụm cơ khí phối hợp với nhau để tạo thành tuyến vận chuyển liên tục trên cao. Trong đó, khung, móc treo, xích và động cơ là những bộ phận chính quyết định khả năng chịu tải, dẫn hướng và duy trì chuyển động của hệ thống:

• Khung băng tải: Là kết cấu chịu lực và giữ cố định tuyến đường chạy của hệ thống. Khung được thiết kế theo mặt bằng thực tế, có thể bố trí các đoạn thẳng, đoạn cong hoặc thay đổi cao độ, đồng thời phải đảm bảo độ cứng cần thiết để hạn chế rung và sai lệch trong quá trình vận hành.
• Móc treo: Là bộ phận tiếp xúc trực tiếp với sản phẩm cần vận chuyển, được liên kết với xích thông qua cụm treo phù hợp. Hình dạng và kích thước móc cần được lựa chọn dựa trên trọng lượng, kích thước, hình dạng cũng như cách gá đặt sản phẩm để bảo đảm hàng hóa ổn định khi di chuyển.
• Xích treo: Đóng vai trò là bộ phận kéo, truyền chuyển động từ cụm truyền động đến toàn bộ tuyến vận chuyển. Xích liên kết với các cụm móc treo và di chuyển theo ray dẫn hướng, vì vậy bước xích, kết cấu mắt xích và khả năng chịu tải cần được tính toán phù hợp với tải trọng cũng như chiều dài tuyến.
• Động cơ: Cung cấp công suất cho hệ thống thông qua cụm truyền động, thường kết hợp với hộp giảm tốc và các cơ cấu truyền động phù hợp để tạo lực kéo cho xích. Công suất động cơ không nên lựa chọn chỉ dựa trên tải trọng sản phẩm mà cần tính đến tổng tải của hệ thống, chiều dài tuyến, độ dốc, tốc độ vận chuyển và các đoạn cong trên đường chạy.

Trên cơ sở cấu tạo và yêu cầu vận chuyển, băng tải xích treo có thể được thiết kế với các thông số kỹ thuật cơ bản như sau:

Thuộc tính kỹ thuật	Thông số chi tiết
Chất liệu	Thép hợp kim mạ kẽm hoặc thép không gỉ (inox) tùy theo nhu cầu sử dụng.
Kích thước mắt xích	Đa dạng từ 6mm đến 32mm, phù hợp với nhiều loại tải trọng khác nhau.
Chiều dài tiêu chuẩn	Có sẵn các độ dài phổ biến từ 1m, 2m, 3m hoặc tùy chỉnh theo yêu cầu của khách hàng.
Khả năng chịu tải	Từ 500kg đến 10 tấn, tùy thuộc vào kích thước và độ dày của xích.
Tiêu chuẩn an toàn	Đạt chứng nhận CE, ISO về an toàn và chất lượng trong ngành công nghiệp.

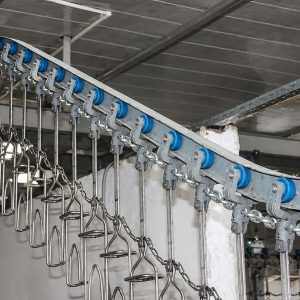

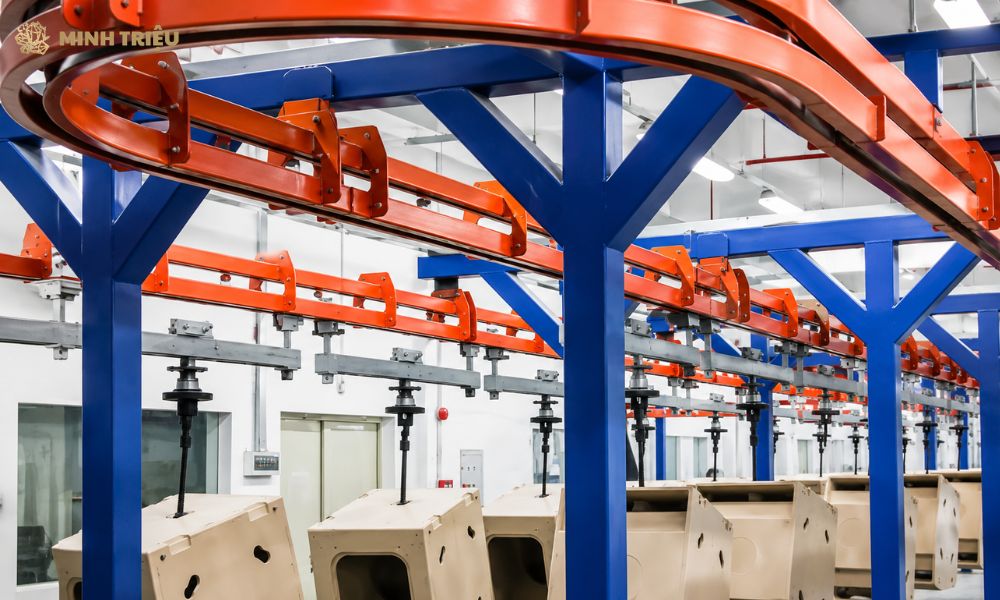

Mỗi bộ phận trong băng tải xích treo, từ khung chịu lực, xích kéo đến móc treo và động cơ, đều được bố trí đồng bộ để bảo đảm quá trình vận chuyển diễn ra ổn định.

Ưu điểm của của băng tải xích treo

Băng tải xích treo là một hệ thống có cấu trúc đặc thù với phần xích và ray dẫn được bố trí phía trên, cho phép thiết bị vận hành ổn định trong không gian cao của nhà xưởng. Nhờ thiết kế này, hệ thống có thể đáp ứng tốt các yêu cầu về kết cấu, tải trọng và điều kiện làm việc trong môi trường sản xuất công nghiệp:

• Tận dụng không gian trên cao: Sản phẩm được treo và di chuyển theo hệ thống ray phía trên, hạn chế chiếm dụng diện tích sàn. Nhờ đó, doanh nghiệp có thể bố trí thêm máy móc, khu vực thao tác hoặc các công đoạn sản xuất khác trong cùng mặt bằng.
• Vận chuyển liên tục: Xích tải chuyển động liên tục theo tuyến đã thiết kế, giúp duy trì dòng sản phẩm ổn định giữa các công đoạn mà không phụ thuộc nhiều vào thao tác vận chuyển thủ công.
• Linh hoạt về tuyến vận chuyển: Hệ thống có thể được thiết kế theo tuyến thẳng, đường cong, thay đổi cao độ hoặc dạng khép kín tùy mặt bằng và yêu cầu công nghệ. Đây là ưu điểm đáng chú ý khi dây chuyền có nhiều công đoạn được bố trí ở các vị trí khác nhau.
• Phù hợp với sản phẩm cần treo: Các chi tiết, linh kiện, khung kim loại hoặc sản phẩm có hình dạng phù hợp với móc treo có thể được vận chuyển trực tiếp trên xích. Cách bố trí này đặc biệt hữu ích trong những dây chuyền cần đưa sản phẩm qua nhiều công đoạn liên tiếp.
• Dễ tích hợp với dây chuyền sản xuất: Băng tải xích treo có thể kết hợp với các công đoạn như phun sơn, sấy, lắp ráp hoặc hoàn thiện sản phẩm. Khi được thiết kế đồng bộ, hệ thống có thể trở thành một phần của dây chuyền tự động hóa thay vì chỉ đóng vai trò vận chuyển đơn thuần.
• Có thể thiết kế theo yêu cầu thực tế: Tải trọng, tốc độ vận chuyển, khoảng cách giữa các móc, chiều dài tuyến, cao độ và cách bố trí đường ray có thể được tính toán theo đặc tính sản phẩm và năng suất cần đạt. Vì vậy, thông số của băng tải xích treo không nên áp dụng một cách máy móc theo một cấu hình cố định cho mọi nhà máy.
• Giảm thao tác vận chuyển thủ công: Khi hệ thống được tích hợp phù hợp với quy trình sản xuất, sản phẩm có thể được di chuyển tự động giữa các vị trí đã xác định. Điều này giúp giảm các công đoạn trung chuyển bằng nhân công và duy trì nhịp vận hành ổn định hơn.

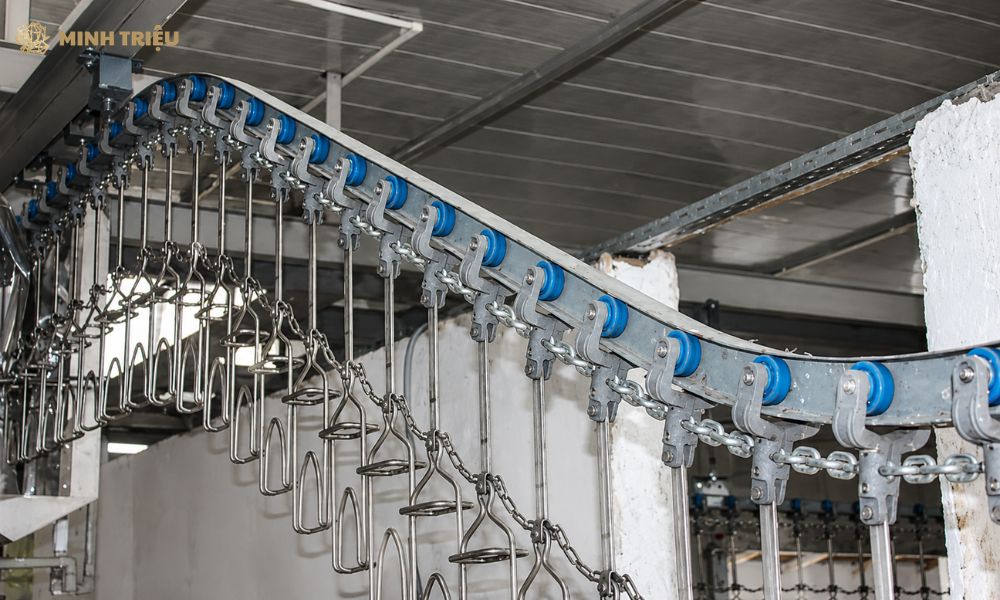

Tận dụng hiệu quả không gian trên cao, vận chuyển liên tục và dễ kết hợp với nhiều công đoạn là một số ưu điểm nổi bật của băng tải xích treo.

Ứng dụng thực tế của băng tải xích treo

Nhờ khả năng vận chuyển sản phẩm theo phương thức treo trên cao, băng tải xích treo được sử dụng trong nhiều dây chuyền sản xuất, đặc biệt là các công đoạn cần vận chuyển liên tục và tiết kiệm diện tích sàn:

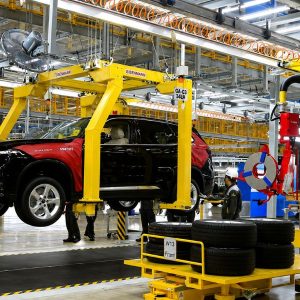

• Ngành ô tô, xe máy: Trong dây chuyền sản xuất, băng tải xích treo vận chuyển khung xe, phụ tùng và các chi tiết kim loại qua công đoạn sơn, sấy, lắp ráp và hoàn thiện.
• Ngành sơn, sơn tĩnh điện: Các sản phẩm cần xử lý được móc lên băng tải xích treo để lần lượt đi qua công đoạn làm sạch, phun sơn, sấy và đóng rắn.
• Ngành cơ khí: Với các chi tiết, khung thép hoặc sản phẩm có điểm móc phù hợp, băng tải xích treo giúp đưa chúng giữa các khu vực gia công, làm sạch và xử lý bề mặt.
• Ngành điện – điện tử: Vỏ thiết bị, cụm linh kiện và các sản phẩm phù hợp được vận chuyển bằng băng tải xích treo giữa các vị trí lắp ráp, kiểm tra và hoàn thiện.
• Ngành sản xuất đồ gia dụng: Những khung, giá đỡ và linh kiện kim loại có thể được cố định trên móc của băng tải xích treo, sau đó di chuyển liên tục qua từng công đoạn.
• Dây chuyền xử lý bề mặt: Từ công đoạn tẩy rửa, làm sạch đến mạ, sơn và sấy, băng tải xích treo đưa sản phẩm đi theo trình tự đã được thiết lập trong dây chuyền.
• Ngành may mặc: Quần áo và bán thành phẩm dạng treo được băng tải xích treo vận chuyển giữa các khu vực sản xuất, kiểm tra, phân loại và hoàn thiện.
• Dây chuyền lắp ráp: Khi cần kết nối nhiều vị trí làm việc, băng tải xích treo giúp vận chuyển cụm sản phẩm tuần tự giữa các công đoạn, hạn chế việc trung chuyển thủ công.

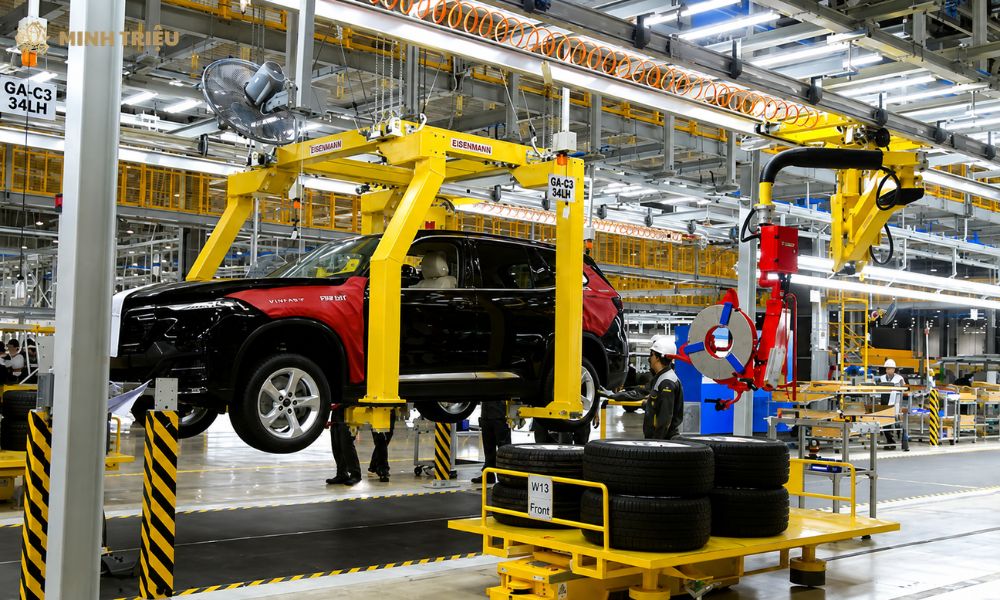

Băng tải xích treo được sử dụng rộng rãi trong các lĩnh vực ô tô – xe máy, cơ khí, sơn tĩnh điện, điện – điện tử, đồ gia dụng và may mặc, đặc biệt tại các công đoạn cần vận chuyển liên tục.

Báo giá băng tải xích treo tại Minh Triệu

Mỗi dây chuyền có một bài toán vận chuyển riêng, vì vậy băng tải xích treo cũng không có một mức giá cố định. Chi phí sẽ được tính theo cấu hình thực tế, từ tải trọng, chiều dài tuyến, tốc độ đến kết cấu móc treo và điều kiện lắp đặt.

Tại Minh Triệu, phương án báo giá được xây dựng dựa trên nhu cầu vận hành thực tế thay vì áp dụng một cấu hình có sẵn. Đội ngũ kỹ thuật sẽ tiếp nhận thông tin về sản phẩm cần vận chuyển, năng suất, mặt bằng, tuyến chạy và yêu cầu tích hợp với dây chuyền để tư vấn kết cấu phù hợp. Từ đó, hệ thống được tính toán và lựa chọn các hạng mục như xích tải, ray dẫn hướng, móc treo, động cơ, bộ truyền động và tủ điều khiển theo yêu cầu. Khách hàng có thể liên hệ Minh Triệu để được tư vấn phương án và báo giá băng tải xích treo chi tiết.

Minh Triệu – Đơn vị thiết kế, thi công băng tải xích treo uy tín, giá tốt

Minh Triệu cung cấp giải pháp thiết kế và thi công băng tải xích treo theo đặc thù sản phẩm, tải trọng và mặt bằng của từng dây chuyền. Từ tư vấn phương án, chế tạo đến lắp đặt và hoàn thiện hệ thống, đội ngũ kỹ thuật tập trung tối ưu khả năng vận hành ổn định, bố trí hợp lý và đáp ứng đúng yêu cầu thực tế của doanh nghiệp.

Một số ưu thế khi lựa chọn Minh Triệu:

• Thiết kế băng tải xích treo theo tuyến treo thực tế của nhà xưởng: Hệ thống được Minh Triệu tính toán dựa trên chiều dài đường chạy, độ cao treo, bán kính cua, điểm nâng – hạ và vị trí cấp/nhả hàng để đảm bảo băng tải vận hành trơn tru trong không gian treo.
• Tối ưu tải trọng và loại móc treo theo từng sản phẩm: Minh Triệu thiết kế xích treo, con lăn, móc treo và khoảng cách treo phù hợp với từng loại hàng (linh kiện, khung kim loại, sản phẩm sơn, hàng lắp ráp…), tránh quá tải hoặc rung lắc khi di chuyển.
• Gia công cơ khí đồng bộ cho hệ thống treo: Toàn bộ khung treo, ray dẫn hướng, giá đỡ và cụm truyền động được chúng tôi gia công trực tiếp tại xưởng, đảm bảo độ chính xác khi lắp đặt băng tải xích treo trên cao.
• Tích hợp điều khiển phù hợp với dây chuyền treo: Chúng tôi có thể thiết kế & thi công tích hợp cảm biến, tủ điều khiển và các chế độ chạy/dừng theo nhịp sản xuất, giúp băng tải xích treo đồng bộ với các công đoạn phía trước và sau.
• Kiểm soát chất lượng theo từng đoạn tuyến băng tải: Mỗi đoạn ray treo, cụm xích, con lăn và điểm nối đều được chúng tôi kiểm tra tải thử và độ ổn định trước khi lắp đặt hoàn thiện, hạn chế lỗi khi vận hành trên cao.
• Hỗ trợ bảo trì hệ thống băng tải xích treo sau lắp đặt: Minh Triệu cung cấp dịch vụ kiểm tra độ căng xích, độ mòn con lăn, căn chỉnh ray treo và thay thế linh kiện định kỳ để đảm bảo hệ thống vận hành ổn định lâu dài.
• Chi phí thiết kế theo cấu hình tuyến treo thực tế: Giá thành được chúng tôi tính dựa trên chiều dài tuyến băng tải xích treo, số lượng đoạn cong, tải trọng sản phẩm, loại xích – móc treo và mức độ tự động hóa, giúp tối ưu chi phí đầu tư theo đúng nhu cầu sử dụng.

Nếu doanh nghiệp đang cần thiết kế băng tải xích treo phù hợp với tải trọng, sản phẩm và mặt bằng thực tế, Minh Triệu có thể đồng hành từ khâu khảo sát, lên phương án kỹ thuật, thiết kế, chế tạo đến lắp đặt hoàn thiện hệ thống. Đội ngũ kỹ thuật sẽ căn cứ vào yêu cầu vận hành cụ thể để lựa chọn cấu hình xích, ray, móc treo, động cơ và tuyến băng phù hợp. Liên hệ ngay cho chúng tôi để nhận giải pháp cá nhân hóa cho nhu cầu của doanh nghiệp bạn.
