Tích hợp Robot với PLC/SCADA: Giải pháp nâng cao hiệu suất

Trong sản xuất hiện đại, robot công nghiệp không thể vận hành hiệu quả nếu thiếu sự kết nối với các hệ thống điều khiển. Việc tích hợp robot với PLC và SCADA giúp đồng bộ hóa toàn bộ quy trình, tăng tính tự động hóa, linh hoạt và hiệu quả. Bài viết sẽ làm rõ vai trò của PLC/SCADA, lý do cần tích hợp với robot, các phương pháp phổ biến, quy trình triển khai và xu hướng phát triển trong kỷ nguyên Công nghiệp 4.0.

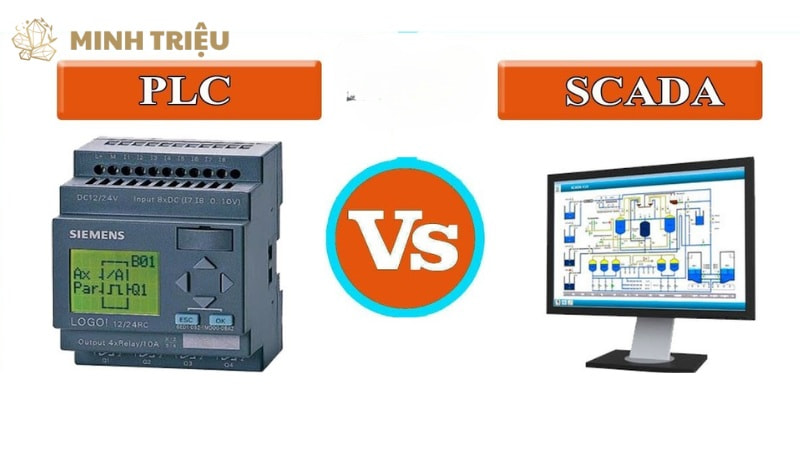

1. Hiểu rõ PLC và SCADA: Nền tảng của tự động hóa công nghiệp

Để hiểu rõ tầm quan trọng của việc tích hợp robot, chúng ta cần nắm vững vai trò của PLC và SCADA – hai trụ cột không thể thiếu trong tự động hóa công nghiệp hiện đại.

1.1. PLC là gì và vai trò của nó

PLC là một bộ điều khiển logic khả trình, đóng vai trò như “bộ não” của máy móc và các dây chuyền sản xuất tự động. Chức năng cốt lõi của PLC là điều khiển các thiết bị đầu cuối như cảm biến, động cơ, van, và các cơ cấu chấp hành khác, thông qua việc xử lý logic hoạt động dựa trên chương trình được lập trình sẵn.

Trong sản xuất, PLC đảm bảo hoạt động chính xác, liên tục và tuần tự của từng thiết bị hoặc từng phân đoạn nhỏ trong hệ thống, thực hiện các lệnh đóng/mở, bật/tắt một cách nhịp nhàng.

1.2. SCADA là gì và vai trò của nó

SCADA là một hệ thống thu thập, giám sát và điều khiển dữ liệu ở quy mô lớn, bao quát toàn bộ nhà máy hoặc một quy trình công nghiệp phức tạp. Chức năng cốt lõi của SCADA là giám sát toàn bộ nhà máy, thu thập dữ liệu sản xuất từ các PLC và thiết bị khác, sau đó tạo báo cáo và cho phép điều khiển cấp cao.

Trong sản xuất, SCADA cung cấp một cái nhìn tổng thể về tình trạng hoạt động của hệ thống, hỗ trợ người vận hành ra quyết định nhanh chóng, và cho phép quản lý toàn diện về năng suất và chất lượng.

1.3. Mối quan hệ tương hỗ giữa PLC và SCADA

PLC và SCADA có mối quan hệ tương hỗ, tạo nên một hệ thống điều khiển phân cấp hiệu quả. PLC thực hiện nhiệm vụ điều khiển cục bộ, trực tiếp xử lý các tín hiệu từ cảm biến và điều khiển các thiết bị chấp hành tại chỗ. Ngược lại, SCADA giám sát và điều khiển cấp cao hơn, thu thập dữ liệu tổng hợp từ nhiều PLC, hiển thị trên giao diện người dùng, và cho phép người vận hành can thiệp hoặc thay đổi các thông số ở mức tổng thể, nhưng không trực tiếp điều khiển thiết bị cuối cùng.

2. Tại sao cần tích hợp Robot với PLC/SCADA?

Tích hợp robot với PLC/SCADA là một nhu cầu thiết yếu để tạo ra một hệ thống tự động hóa đồng bộ và hiệu quả cao trong bối cảnh sản xuất hiện đại, nơi robot không thể hoạt động một cách biệt lập.

2.1. Nhu cầu thiết yếu của một hệ thống tự động hóa đồng bộ

Robot hoạt động hiệu quả tối đa khi chúng được điều phối nhịp nhàng với các máy móc và thiết bị khác trên dây chuyền sản xuất, bao gồm băng tải, cảm biến, máy gia công, và các trạm làm việc. Việc tích hợp này giúp tối ưu hóa luồng vật liệu và đảm bảo quy trình sản xuất tổng thể diễn ra liên tục, không bị gián đoạn hay tắc nghẽn.

Robot cần biết khi nào một sản phẩm sẵn sàng để được xử lý, hoặc khi nào nó cần nhường chỗ cho thao tác của một máy khác, và PLC/SCADA chính là cầu nối thông tin đó.

2.2. Lợi ích vượt trội của việc tích hợp

Việc kết nối robot với các hệ thống điều khiển và giám sát như PLC và SCADA mang lại hàng loạt lợi ích vượt trội, nâng cao đáng kể hiệu suất và khả năng vận hành của nhà máy.

• Tăng cường khả năng điều khiển và phối hợp là một lợi ích cốt lõi, bởi PLC cung cấp các tín hiệu chính xác, cho phép đồng bộ hóa chuyển động của robot với các thiết bị khác trong dây chuyền.
• Giám sát và thu thập dữ liệu toàn diện trở nên dễ dàng hơn, khi SCADA có thể thu thập dữ liệu hiệu suất của robot như thời gian chu kỳ, số lỗi, và số lượng sản phẩm hoàn thành, phục vụ cho việc phân tích và cải tiến quy trình.
• Nâng cao khả năng phản ứng và xử lý lỗi được cải thiện đáng kể, vì hệ thống tích hợp có thể nhanh chóng phát hiện bất thường từ robot và tự động đưa ra cảnh báo hoặc kích hoạt chức năng dừng khẩn cấp thông qua PLC/SCADA.
• Cải thiện tính linh hoạt và khả năng cấu hình lại là một ưu điểm lớn, cho phép người vận hành dễ dàng thay đổi chương trình hoặc kịch bản hoạt động của robot thông qua PLC/SCADA khi có sự thay đổi về sản phẩm hoặc yêu cầu quy trình.
• Giảm thiểu sự can thiệp thủ công và sai sót là một kết quả tất yếu, vì việc tích hợp cho phép tự động hóa hoàn toàn chu trình điều khiển và giám sát, từ đó hạn chế rủi ro do lỗi của con người.

3. Các phương pháp tích hợp Robot với PLC/SCADA phổ biến

Để đảm bảo robot có thể “giao tiếp” hiệu quả với PLC và SCADA, có nhiều phương pháp tích hợp được sử dụng, mỗi phương pháp có những ưu nhược điểm riêng phù hợp với từng loại ứng dụng.

3.1. Giao tiếp thông qua tín hiệu I/O (Input/Output) số và analog

Giao tiếp thông qua tín hiệu I/O là phương pháp cơ bản nhất để trao đổi thông tin giữa robot và PLC/SCADA. Nguyên lý hoạt động dựa trên việc sử dụng các tín hiệu điện cơ bản như tín hiệu số (bật/tắt, ON/OFF) hoặc tín hiệu analog (giá trị điện áp/dòng điện) để trao đổi trạng thái và lệnh đơn giản.

Ưu điểm của phương pháp này là đơn giản, dễ thực hiện và chi phí thấp, phù hợp cho các ứng dụng cơ bản chỉ yêu cầu trao đổi một vài tín hiệu trạng thái hoặc lệnh khởi động/dừng. Tuy nhiên, hạn chế lớn nhất là giới hạn về số lượng tín hiệu có thể truyền và không truyền được dữ liệu phức tạp như thông số vị trí, tốc độ hay mã lỗi chi tiết.

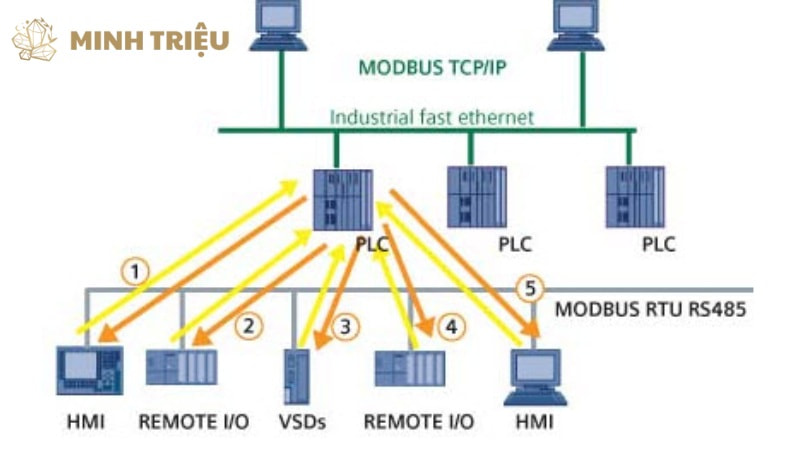

3.2. Giao tiếp qua các giao thức truyền thông công nghiệp (Industrial Communication Protocols)

Để truyền tải dữ liệu phức tạp hơn và với tốc độ cao hơn, việc sử dụng các giao thức truyền thông công nghiệp là lựa chọn phổ biến.

• Ethernet/IP, Profinet, Modbus TCP/IP: Các giao thức này sử dụng mạng Ethernet để truyền dữ liệu gói tin, cung cấp tốc độ cao và khả năng mở rộng mạng tốt. Chúng phù hợp cho các ứng dụng phức tạp yêu cầu trao đổi dữ liệu liên tục và lớn giữa robot và PLC/SCADA.
• Devicenet, Profibus, CANopen: Đây là các giao thức trường bus truyền thống, được đánh giá cao về độ tin cậy và khả năng chống nhiễu tốt trong môi trường công nghiệp khắc nghiệt. Chúng phù hợp cho các ứng dụng yêu cầu độ tin cậy cao nhưng không quá phức tạp về lượng dữ liệu trao đổi.

3.3. Sử dụng OPC UA (Open Platform Communications Unified Architecture)

OPC UA là một tiêu chuẩn truyền thông mở, độc lập nền tảng, an toàn và có khả năng mở rộng, được thiết kế để kết nối đa dạng các thiết bị và hệ thống trong môi trường công nghiệp.

Ưu điểm nổi bật của OPC UA là khả năng truyền dữ liệu ngữ cảnh (metadata), mang lại thông tin đầy đủ hơn về dữ liệu, cùng với bảo mật cao và sẵn sàng cho Công nghiệp 4.0. Nó đặc biệt phù hợp cho các hệ thống lớn, phức tạp, yêu cầu tích hợp xuyên suốt từ tầng nhà máy đến đám mây.

3.4. Phần mềm trung gian/Middleware (ví dụ: MES, SCADA cấp cao hơn)

Việc sử dụng phần mềm trung gian (middleware) như Hệ thống thực thi sản xuất (MES) hoặc các SCADA cấp cao hơn cung cấp một lớp quản lý và điều phối dữ liệu mạnh mẽ. Nguyên lý là sử dụng một lớp phần mềm để điều phối dữ liệu giữa robot, PLC và các hệ thống quản lý sản xuất khác.

Ưu điểm của phương pháp này là tích hợp linh hoạt nhiều hệ thống khác nhau, quản lý dữ liệu tập trung và khả năng phân tích chuyên sâu dựa trên dữ liệu tổng hợp. Phương pháp này đặc biệt phù hợp cho các nhà máy thông minh có nhiều hệ thống phức tạp cần liên kết và tối ưu hóa toàn diện.

4. Quy trình và lưu ý khi tích hợp Robot với PLC/SCADA

Quy trình tích hợp robot với PLC/SCADA đòi hỏi sự cẩn trọng và tuân thủ các bước nhất định để đảm bảo hệ thống hoạt động ổn định và hiệu quả.

4.1. Các bước cơ bản trong quy trình tích hợp

Để đảm bảo một quá trình tích hợp diễn ra suôn sẻ, các kỹ sư cần tuân thủ một chuỗi các bước cơ bản.

• Xác định yêu cầu là bước đầu tiên và quan trọng nhất, bao gồm việc làm rõ loại robot, loại PLC/SCADA sẽ sử dụng, loại dữ liệu cần trao đổi (ví dụ: vị trí, trạng thái, mã lỗi), và các chức năng điều khiển cụ thể mà robot cần thực hiện dưới sự chỉ đạo của PLC/SCADA.
• Lựa chọn giao thức/phương pháp tích hợp phù hợp, dựa trên các yêu cầu đã xác định về tốc độ truyền dữ liệu, lượng dữ liệu cần trao đổi, và mức độ tin cậy mong muốn của hệ thống.
• Lập trình PLC để tạo ra các logic điều khiển cần thiết, cũng như thiết lập các khối chức năng giao tiếp với robot, xác định địa chỉ bộ nhớ cho các tín hiệu trao đổi.
• Lập trình Robot là bước tiếp theo, bao gồm việc viết chương trình robot để nó có thể nhận và gửi tín hiệu đến PLC, đồng thời thực hiện các tác vụ cụ thể theo lệnh từ PLC.
• Cấu hình SCADA để thiết kế giao diện giám sát trực quan, tạo các biểu đồ và báo cáo dữ liệu, và liên kết chặt chẽ với dữ liệu thu thập được từ PLC và robot.
• Kiểm tra và hiệu chỉnh là giai đoạn cuối cùng nhưng không kém phần quan trọng, nhằm đảm bảo toàn bộ hệ thống hoạt động ổn định, chính xác theo đúng yêu cầu thiết kế ban đầu và phát hiện, khắc phục mọi lỗi phát sinh.

4.2. Các yếu tố cần lưu ý để tích hợp thành công

Để quá trình tích hợp đạt được thành công như mong đợi, một số yếu tố quan trọng cần được lưu tâm.

• Tương thích phần cứng và phần mềm là điều kiện tiên quyết, đảm bảo tất cả các thiết bị (robot, PLC, SCADA) và phần mềm liên quan có thể “nói chuyện” với nhau một cách hiệu quả mà không gặp phải rào cản kỹ thuật.
• An toàn lao động luôn phải là ưu tiên hàng đầu, cần thiết lập các vùng an toàn rõ ràng cho robot, triển khai các hệ thống dừng khẩn cấp (E-stop) và cảm biến an toàn để bảo vệ người lao động.
• Hiệu suất mạng cần được đảm bảo để có băng thông và độ trễ phù hợp cho việc truyền thông thời gian thực, đặc biệt với các ứng dụng yêu cầu độ chính xác cao.
• Bảo mật hệ thống là yếu tố không thể bỏ qua, việc bảo vệ dữ liệu và hệ thống khỏi các mối đe dọa an ninh mạng là cực kỳ quan trọng trong môi trường sản xuất kết nối.
• Tài liệu hóa chi tiết toàn bộ quy trình, cấu hình, và mã nguồn là cần thiết để dễ dàng bảo trì, khắc phục sự cố và nâng cấp hệ thống trong tương lai.

5. Thách thức và giải pháp khi tích hợp Robot với PLC/SCADA

Mặc dù mang lại nhiều lợi ích, việc tích hợp robot với PLC/SCADA vẫn đi kèm với những thách thức nhất định, nhưng hoàn toàn có thể được vượt qua bằng các giải pháp phù hợp.

5.1. Thách thức thường gặp

Các kỹ sư và doanh nghiệp thường đối mặt với một số rào cản khi tiến hành tích hợp robot vào hệ thống tự động hóa hiện có.

• Phức tạp về lập trình là một thách thức lớn, yêu cầu các kỹ sư phải có kỹ năng chuyên sâu về cả lập trình robot, lập trình PLC, và cấu hình hệ thống SCADA.
• Vấn đề tương thích giữa các thiết bị từ các nhà sản xuất khác nhau có thể phát sinh, do mỗi hãng có thể sử dụng các giao thức hoặc chuẩn riêng biệt.
• Đồng bộ hóa thời gian thực là một khó khăn kỹ thuật, đòi hỏi đảm bảo các hành động của robot và các thiết bị khác diễn ra đúng thời điểm, đặc biệt trong các quy trình tốc độ cao.
• Quản lý lỗi và phục hồi hệ thống đòi hỏi thiết kế một cơ chế robust để xử lý các lỗi bất ngờ từ robot hoặc các thiết bị khác và nhanh chóng khôi phục hệ thống về trạng thái hoạt động bình thường.
• Bảo trì và nâng cấp hệ thống cũng là một thách thức, việc đảm bảo tính liên tục của hoạt động sản xuất trong khi thực hiện bảo trì định kỳ hoặc nâng cấp công nghệ.

5.2. Giải pháp và lời khuyên

Để vượt qua các thách thức và đảm bảo quá trình tích hợp thành công, có một số giải pháp và lời khuyên hữu ích.

• Sử dụng các giải pháp tích hợp sẵn (nếu có) từ các nhà sản xuất robot và PLC/SCADA, vì nhiều hãng cung cấp các thư viện hoặc công cụ hỗ trợ tích hợp sẵn, giúp đơn giản hóa quá trình.
• Ưu tiên giao thức mở, chuẩn công nghiệp như OPC UA, Ethernet/IP, Profinet để tăng tính tương thích giữa các thiết bị khác nhau và dễ dàng mở rộng hệ thống trong tương lai.
• Đầu tư vào đào tạo chuyên sâu cho đội ngũ kỹ thuật là cần thiết để nâng cao năng lực của họ trong việc lập trình, cấu hình và bảo trì hệ thống tích hợp.
• Thử nghiệm kỹ lưỡng từng module của hệ thống trước khi tích hợp toàn bộ, đảm bảo mỗi phần hoạt động đúng đắn và phát hiện lỗi sớm.
• Hợp tác với các đối tác tích hợp hệ thống chuyên nghiệp nếu năng lực nội bộ còn hạn chế, họ có kinh nghiệm và chuyên môn để xử lý các dự án phức tạp.

6. Kết luận

Tóm lại, tích hợp robot với PLC/SCADA không chỉ là một yêu cầu kỹ thuật đơn thuần mà là một chiến lược cốt lõi để xây dựng một nhà máy thông minh thực sự trong môi trường sản xuất công nghiệp hiện đại. Sự kết nối này mang lại hiệu quả vượt trội trong việc điều khiển, giám sát và tối ưu hóa quy trình, đồng thời nâng cao khả năng thích ứng của hệ thống với các yêu cầu sản xuất thay đổi.

Trong bối cảnh Công nghiệp 4.0, việc nắm vững và triển khai bài bản quá trình tích hợp này sẽ giúp doanh nghiệp khai thác tối đa tiềm năng của robot công nghiệp, giảm thiểu chi phí, tăng năng suất và giữ vững lợi thế cạnh tranh. Các doanh nghiệp nên đầu tư nghiên cứu, lập kế hoạch chi tiết và có thể hợp tác với các chuyên gia tích hợp hệ thống để đảm bảo quá trình chuyển đổi số này diễn ra thành công.
