Thiết Kế Module Hóa Cánh Tay Robot Trong Sản Xuất Công Nghiệp

Cánh tay robot đóng vai trò trung tâm trong sản xuất công nghiệp hiện đại, định hình bối cảnh Công nghiệp 4.0 bằng cách tự động hóa các quy trình từ lắp ráp chính xác đến xử lý vật liệu nặng. Để đáp ứng yêu cầu đa dạng và liên tục thay đổi của thị trường, khái niệm thiết kế module hóa đang nổi lên như một chiến lược quan trọng cho phép tạo ra các hệ thống robot linh hoạt, dễ tùy chỉnh và dễ bảo trì. Bài viết này sẽ đi sâu làm rõ thiết kế module hóa là gì, phân tích những lợi ích vượt trội mà nó mang lại, đồng thời chỉ ra các thách thức cần vượt qua và những xu hướng tương lai hứa hẹn trong việc phát triển robot thông minh cho nhà máy thông minh.

1. Thiết Kế Module Hóa Cánh Tay Robot Là Gì?

1.1. Định Nghĩa và Nguyên Lý

Thiết kế module hóa là phương pháp cấu trúc hóa cánh tay robot bằng cách chia nhỏ toàn bộ hệ thống thành các thành phần độc lập, tự chứa (module) có thể tháo rời, hoán đổi hoặc tái cấu hình dễ dàng. Nguyên lý cốt lõi của phương pháp này là tiêu chuẩn hóa giao diện giữa các module.

Sự tiêu chuẩn hóa này đảm bảo rằng các module khác nhau từ cùng một nhà sản xuất hoặc thậm chí từ các nhà cung cấp khác nhau có thể tương thích và hoạt động liền mạch khi được kết nối. Mục tiêu của việc này là tăng cường tính linh hoạt và khả năng tùy biến của robot mà không làm ảnh hưởng đến hiệu suất tổng thể.

1.2. Các Loại Module Trong Cánh Tay Robot

Cánh tay robot module hóa bao gồm nhiều loại module chuyên biệt, mỗi loại thực hiện một chức năng cụ thể và có thể được thay thế độc lập. Các module cơ khí cấu thành khung xương và chuyển động của robot, bao gồm các khớp (joint modules) cho phép quay hoặc tịnh tiến, liên kết (link modules) tạo thành các đoạn cánh tay, đế (base modules) cung cấp nền tảng ổn định, và bộ phận cuối cánh tay (end-effector modules) như kẹp, công cụ hàn, hoặc đầu phun sơn, có thể dễ dàng thay đổi để phù hợp với từng tác vụ cụ thể.

Ngoài ra, module điều khiển quản lý hoạt động của robot, bao gồm bộ điều khiển (controller modules) chứa các thuật toán vận hành, module giao diện người máy (HMI modules) cho phép người dùng tương tác, và module cảm biến (sensor modules) cung cấp dữ liệu về môi trường hoặc trạng thái robot.

Các module truyền động chịu trách nhiệm tạo ra lực và chuyển động, điển hình là động cơ (motor modules) và hộp giảm tốc (gearbox modules), đóng vai trò quan trọng trong việc truyền lực hiệu quả đến các khớp.

2. Lợi Ích Của Thiết Kế Module Hóa Cánh Tay Robot

2.1. Tăng Cường Tính Linh Hoạt và Khả Năng Tùy Chỉnh

Thiết kế module hóa mang lại khả năng linh hoạt vượt trội và tùy chỉnh cao, cho phép các doanh nghiệp nhanh chóng thích nghi với yêu cầu sản xuất thay đổi. Đầu tiên, nó cho phép dễ dàng cấu hình các loại robot khác nhau từ một bộ module tiêu chuẩn.

Các nhà sản xuất có thể lắp ráp các cấu hình robot với số bậc tự do hoặc tầm reach khác nhau chỉ bằng cách kết hợp các module một cách linh hoạt, thay vì phải thiết kế một robot hoàn toàn mới cho mỗi ứng dụng.

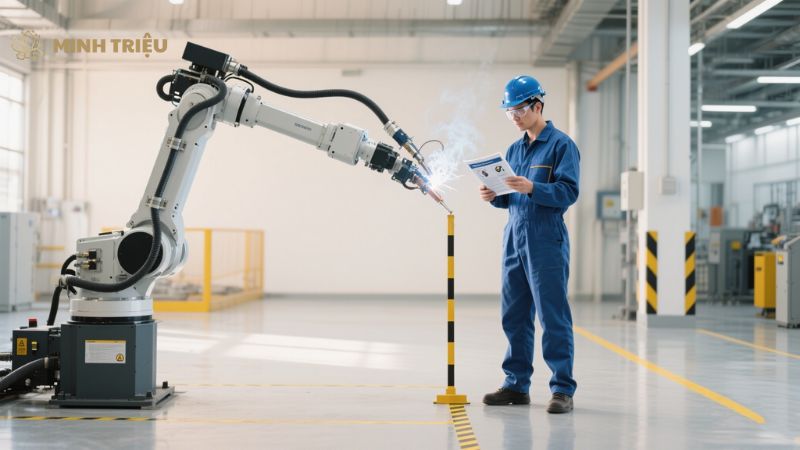

Thứ hai, tùy biến nhanh chóng chức năng hoặc tải trọng của robot trở nên khả thi thông qua việc hoán đổi đơn giản các module cuối cánh tay (end-effector) hoặc module khớp. Ví dụ, một robot có thể chuyển đổi từ nhiệm vụ hàn sang nhiệm vụ gắp đặt chỉ trong vài phút bằng cách thay đổi end-effector.

Cuối cùng, tính linh hoạt này giúp robot thích ứng với nhiều ngành nghề khác nhau. Một nền tảng robot cơ bản có thể phục vụ từ ngành ô tô, điện tử đến thực phẩm, chỉ cần thay đổi các module chuyên dụng, tối đa hóa giá trị đầu tư và giảm chi phí phát triển sản phẩm.

2.2. Đơn Giản Hóa Bảo Trì và Giảm Thời Gian Ngừng Máy

Một trong những lợi ích đáng kể của thiết kế module hóa là việc đơn giản hóa quy trình bảo trì, từ đó giảm thiểu đáng kể thời gian ngừng máy của hệ thống sản xuất. Cụ thể, khi một module bị lỗi, kỹ thuật viên có thể dễ dàng và nhanh chóng thay thế nó bằng một module mới hoạt động tốt mà không cần phải tháo rời hoặc sửa chữa toàn bộ cánh tay robot.

Điều này không chỉ giúp giảm chi phí sửa chữa do chỉ cần thay thế bộ phận hỏng thay vì đầu tư vào một robot mới hoàn chỉnh, mà còn giảm thiểu đáng kể chi phí phát sinh từ thời gian ngừng hoạt động của dây chuyền sản xuất.

Hơn nữa, các module độc lập giúp chẩn đoán lỗi dễ dàng hơn. Khi một module không hoạt động, hệ thống có thể nhanh chóng khoanh vùng lỗi, giúp kỹ thuật viên xác định nguyên nhân và khắc phục sự cố hiệu quả hơn.

2.3. Nâng Cấp và Mở Rộng Dễ Dàng

Khả năng nâng cấp và mở rộng dễ dàng là một lợi thế quan trọng của thiết kế module hóa, giúp kéo dài tuổi thọ và duy trì tính cạnh tranh của hệ thống robot. Robot có thể được nâng cấp hiệu suất hoặc tích hợp công nghệ mới mà không yêu cầu thay thế toàn bộ thiết bị.

Ví dụ, việc bổ sung các module cảm biến nâng cao hoặc thay thế module truyền động mạnh hơn có thể được thực hiện một cách đơn giản để cải thiện khả năng hoạt động của robot.

Điều này trực tiếp dẫn đến việc tăng tuổi thọ hệ thống của robot. Thay vì phải ngừng sử dụng một robot cũ khi công nghệ lỗi thời hoặc yêu cầu sản xuất thay đổi, các doanh nghiệp có thể nâng cấp từng phần để duy trì hiệu suất tối ưu.

Kết quả là, giảm chi phí đầu tư dài hạn được thực hiện. Các công ty không cần phải đầu tư mới vào robot hoàn toàn sau mỗi vài năm, mà có thể dàn trải chi phí nâng cấp từng phần theo thời gian, tối ưu hóa ngân sách và giảm rủi ro lỗi thời công nghệ.

2.4. Thúc Đẩy Tiêu Chuẩn Hóa và Cộng Tác

Thiết kế module hóa không chỉ mang lại lợi ích kỹ thuật mà còn thúc đẩy mạnh mẽ quá trình tiêu chuẩn hóa và cộng tác trong ngành công nghiệp robot. Nó đòi hỏi và khuyến khích việc tiêu chuẩn hóa giao diện cơ khí, điện tử và phần mềm giữa các module, tạo ra một ngôn ngữ chung cho các thành phần robot.

Điều này mở ra một hệ sinh thái rộng lớn hơn, khuyến khích sự hợp tác và đổi mới từ nhiều nhà cung cấp module chuyên biệt khác nhau. Các công ty có thể chuyên môn hóa vào việc sản xuất các module cụ thể, trong khi các nhà tích hợp hệ thống có thể kết hợp các module này từ nhiều nguồn để tạo ra các giải pháp robot tùy chỉnh.

Hơn nữa, thiết kế module hóa giảm rào cản công nghệ cho các nhà sản xuất robot nhỏ hơn hoặc các công ty khởi nghiệp. Thay vì phải phát triển toàn bộ robot từ đầu, họ có thể tập trung vào việc phát triển các module chuyên biệt chất lượng cao và tích hợp chúng vào các nền tảng robot hiện có, thúc đẩy sự cạnh tranh và sáng tạo trong ngành.

Bảng 1: Lợi Ích Chính của Thiết Kế Module Hóa Cánh Tay Robot

Lợi Ích	Mô Tả Chi Tiết	Ví Dụ Ứng Dụng
Linh hoạt và Tùy chỉnh	Dễ dàng thay đổi cấu hình, chức năng và tải trọng.	Thay đổi đầu kẹp để gắp các vật phẩm khác nhau.
Bảo trì đơn giản	Thay thế nhanh chóng module lỗi, giảm thời gian ngừng máy.	Thay thế khớp hỏng trong vài phút thay vì hàng giờ.
Nâng cấp dễ dàng	Bổ sung công nghệ mới, tăng hiệu suất mà không thay robot.	Nâng cấp bộ điều khiển để tăng tốc độ xử lý.
Tiêu chuẩn hóa	Khuyến khích giao diện chung, mở rộng hệ sinh thái nhà cung cấp.	Module khớp có giao diện cơ khí và điện tiêu chuẩn.

3. Thách Thức Trong Thiết Kế Module Hóa Cánh Tay Robot

3.1. Phức Tạp Hóa Giao Diện và Tiêu Chuẩn

Một thách thức lớn của thiết kế module hóa là sự phức tạp trong việc quản lý và duy trì các giao diện và tiêu chuẩn cần thiết để đảm bảo khả năng tương thích giữa các module. Điều này đòi hỏi phát triển các tiêu chuẩn giao tiếp (cơ khí, điện, phần mềm) cực kỳ chặt chẽ và phổ quát.

Nếu các tiêu chuẩn này không được tuân thủ nghiêm ngặt, sẽ có nguy cơ cao xảy ra không tương thích giữa các module từ các nhà cung cấp khác nhau, dẫn đến khó khăn trong lắp ráp, vận hành và bảo trì.

3.2. Khó Khăn Trong Tối Ưu Hóa Tổng Thể

Mặc dù module hóa mang lại linh hoạt, nhưng nó có thể tạo ra những khó khăn nhất định trong việc tối ưu hóa hiệu suất tổng thể của cánh tay robot, đặc biệt là về trọng lượng và độ cứng vững. Các khớp nối giữa các module có thể trở thành điểm yếu trong kết cấu, dễ bị biến dạng hơn hoặc tăng độ rơ (backlash) so với thiết kế nguyên khối (monolithic design).

Việc đạt được sự cân bằng tối ưu giữa trọng lượng nhẹ và độ cứng vững cao trên toàn bộ hệ thống module hóa phức tạp hơn, vì mỗi module được thiết kế độc lập và cần có giao diện để kết nối.

3.3. Chi Phí Ban Đầu và Quản Lý Kho Module

Thiết kế module hóa có thể yêu cầu chi phí ban đầu cao hơn và đặt ra thách thức trong quản lý kho. Chi phí thiết kế và sản xuất các module tiêu chuẩn ban đầu, với các giao diện và dung sai chặt chẽ để đảm bảo khả năng hoán đổi, có thể cao hơn so với việc sản xuất các bộ phận tùy chỉnh cho một robot nguyên khối.

Ngoài ra, việc duy trì một lượng lớn các loại module khác nhau trong kho để phục vụ việc thay thế và tùy chỉnh sẽ yêu cầu quản lý kho và chuỗi cung ứng phức tạp hơn, có thể tăng chi phí vận hành nếu không được tối ưu hóa hiệu quả.

4. Ứng Dụng Thực Tế và Xu Hướng Tương Lai

4.1. Ứng Dụng Hiện Tại

Thiết kế module hóa đã tìm thấy nhiều ứng dụng thực tế, đặc biệt trong các lĩnh vực yêu cầu tính linh hoạt cao và khả năng tương tác an toàn. Robot cộng tác (Cobots) là một ví dụ điển hình. Chúng thường được thiết kế theo dạng module để dễ dàng tùy chỉnh cấu hình cho các nhiệm vụ khác nhau và an toàn khi tương tác trực tiếp với con người, cho phép các doanh nghiệp nhanh chóng triển khai và tái cấu hình cobot trên dây chuyền sản xuất.

Robot di động (Mobile robots) cũng tận dụng mạnh mẽ thiết kế module hóa. Các robot này thường kết hợp các module di chuyển (bánh xe, chân), module cánh tay để thực hiện thao tác, và module cảm biến để điều hướng và thu thập dữ liệu. Điều này giúp chúng phù hợp với các nhiệm vụ đa dạng như logistics trong nhà kho, kiểm tra an ninh hay giao hàng tự động.

Cuối cùng, hệ thống sản xuất linh hoạt trong các nhà máy thông minh là môi trường lý tưởng cho robot module hóa. Khả năng nhanh chóng thay đổi dây chuyền sản xuất hoặc tái cấu hình robot cho các sản phẩm mới mà không cần đầu tư lại toàn bộ hệ thống là một lợi thế cạnh tranh lớn, giúp giảm thiểu thời gian chuyển đổi và tăng hiệu quả sản xuất.

4.2. Xu Hướng Tương Lai

Tương lai của thiết kế module hóa cho cánh tay robot đang hướng tới sự tích hợp sâu hơn của công nghệ số và vật liệu tiên tiến.

• Module hóa sâu hơn: Xu hướng này sẽ chứng kiến sự phát triển của các module nhỏ hơn và chuyên biệt hơn, tích hợp các chức năng phức tạp vào một đơn vị nhỏ gọn. Điều này cho phép tinh chỉnh robot ở mức độ chi tiết hơn và tối ưu hóa từng phần cho các nhiệm vụ cực kỳ đặc thù.
• Trí tuệ nhân tạo (AI) và Học máy (Machine Learning) trong thiết kế: Các công nghệ này sẽ đóng vai trò quan trọng trong việc tối ưu hóa việc lựa chọn và kết hợp module một cách tự động. AI có thể phân tích hàng triệu cấu hình module để tìm ra giải pháp tối ưu nhất cho một yêu cầu cụ thể, giảm thời gian thiết kế và thử nghiệm.
• Vật liệu thông minh và Chế tạo bồi đắp (Additive Manufacturing): Việc sử dụng vật liệu thông minh có khả năng thay đổi tính chất hoặc tự phục hồi, kết hợp với in 3D để tạo ra các module với hình học phức tạp, tích hợp nhiều chức năng, sẽ mang lại các bộ phận robot nhẹ hơn, bền hơn và có khả năng thích ứng cao hơn.
• Nền tảng mở và cộng tác: Sẽ có sự khuyến khích mạnh mẽ để phát triển một hệ sinh thái module mở, nơi các giao diện và tiêu chuẩn được công khai, cho phép nhiều nhà cung cấp khác nhau tham gia vào việc phát triển và sản xuất module. Điều này thúc đẩy sự đổi mới và giảm sự phụ thuộc vào một nhà cung cấp duy nhất.

Bảng 2: So Sánh Thiết Kế Module Hóa và Thiết Kế Nguyên Khối

Đặc Điểm	Thiết Kế Module Hóa	Thiết Kế Nguyên Khối (Monolithic)
Linh hoạt	Rất cao, dễ thay đổi cấu hình và chức năng.	Thấp, khó thay đổi chức năng sau khi sản xuất.
Bảo trì	Dễ dàng thay thế module hỏng, giảm thời gian ngừng máy.	Phức tạp hơn, thường phải sửa chữa hoặc thay thế toàn bộ bộ phận lớn.
Nâng cấp	Dễ dàng thêm module mới, kéo dài tuổi thọ sản phẩm.	Khó hoặc không thể nâng cấp công nghệ mới vào hệ thống cũ.
Tối ưu hóa	Có thể khó tối ưu hóa tổng thể về trọng lượng/độ cứng do giao diện.	Dễ tối ưu hóa tổng thể về trọng lượng/độ cứng nếu thiết kế tốt.
Chi phí ban đầu	Có thể cao hơn cho các module tiêu chuẩn hóa.	Thường thấp hơn cho mỗi đơn vị sản xuất.
Khả năng tái sử dụng	Rất cao, module có thể dùng cho nhiều robot khác.	Thấp, các bộ phận thường đặc thù cho một mẫu robot.

5. Kết Luận

Thiết kế module hóa đang định hình lại cách chúng ta hình dung và phát triển cánh tay robot, mang lại những lợi ích vượt trội về tính linh hoạt, khả năng tùy chỉnh, đơn giản hóa bảo trì và nâng cấp trong bối cảnh sản xuất công nghiệp không ngừng biến đổi. Mặc dù có những thách thức về tiêu chuẩn hóa giao diện và tối ưu hóa tổng thể, những lợi ích mà nó mang lại là quá lớn để bỏ qua.
