Robot song song trong Sản xuất công nghiệp: Khám phá tốc độ và độ chính xác vượt trội

Trong bối cảnh sản xuất công nghiệp hiện đại, nhu cầu về tốc độ xử lý vật thể nhẹ, độ chính xác cao và khả năng lặp lại ổn định ngày càng trở nên cấp thiết, đặc biệt trong các ngành đòi hỏi hiệu suất và năng suất tối đa như thực phẩm, dược phẩm, và điện tử. Mặc dù các loại robot công nghiệp nối tiếp truyền thống (serial robots) đã chứng tỏ sự linh hoạt đáng kể trong nhiều ứng dụng, chúng vẫn có thể bộc lộ một số hạn chế về tốc độ và độ cứng vững khi thực hiện các tác vụ đòi hỏi gia tốc lớn hoặc xử lý tải nhẹ với chu kỳ ngắn.

Để khắc phục những nhược điểm này và đáp ứng các yêu cầu khắt khe của thị trường, Robot song song (Parallel Robots) nổi lên như một giải pháp đột phá, mang lại hiệu suất vượt trội trong các ứng dụng chuyên biệt. Robot song song là một loại robot công nghiệp đặc biệt, trong đó các khâu động học được kết nối song song từ một nền cố định đến một khớp cuối (end-effector) chung, tạo nên một cấu trúc đặc biệt cứng vững và có khả năng định vị chính xác cao. Sự khác biệt cơ bản về cấu trúc này mang lại những ưu điểm vượt trội về tốc độ, gia tốc, độ chính xác, độ cứng vững và khả năng chịu tải so với robot nối tiếp.

Nó đóng vai trò ngày càng quan trọng trong tự động hóa sản xuất công nghiệp, đặc biệt cho các tác vụ gắp đặt tốc độ cao, phân loại, và lắp ráp các linh kiện nhỏ, góp phần kiến tạo nên một Nhà máy thông minh hiện đại và hiệu quả. Bài viết này của Minh Triệu sẽ đi sâu vào định nghĩa chi tiết về Robot song song, phân tích cấu tạo và nguyên lý hoạt động độc đáo, khám phá các loại robot song song phổ biến và ứng dụng của chúng, chỉ ra những lợi ích vượt trội mà chúng mang lại, thảo luận các hạn chế và yếu tố cần xem xét khi triển khai, và cuối cùng là định hình các xu hướng phát triển tương lai, cung cấp một cái nhìn toàn diện về công nghệ robot tiên tiến này.

1. Robot song song (Parallel Robots) là gì?

Robot song song là một loại cấu trúc robot công nghiệp đặc biệt, trong đó khâu cuối (end-effector) của robot được điều khiển bởi nhiều chuỗi động học độc lập (gọi là các “chân” hoặc “khâu”) kết nối song song từ một nền cố định đến cùng một khâu cuối. Sự sắp xếp song song của các khâu và khớp này là đặc điểm định danh, cho phép tải trọng được phân bổ đều qua nhiều điểm hỗ trợ, tạo nên một cấu trúc đặc biệt cứng vững và có khả năng định vị chính xác cao.

1.1. Sự khác biệt cơ bản so với Robot nối tiếp (Serial Robots)

Robot song song có những khác biệt cơ bản và ưu nhược điểm riêng biệt so với robot nối tiếp truyền thống:

• Cấu trúc: Robot nối tiếp có các khớp và khâu được nối tiếp nhau theo một chuỗi từ đế đến khâu cuối (ví dụ: cánh tay robot khớp xoay truyền thống). Ngược lại, robot song song có nhiều chuỗi động học độc lập kết nối song song, hội tụ tại một khâu cuối chung.
• Độ cứng vững & Độ chính xác: Robot song song thường cứng vững hơn đáng kể và có độ chính xác cao hơn do tải trọng được phân bổ đều qua nhiều khâu, giảm thiểu sai số tích lũy tại các khớp. Độ lệch do tải trọng hoặc rung động cũng ít hơn.
• Tốc độ & Gia tốc: Nhờ cấu trúc nhẹ, khối lượng động của các bộ phận di chuyển thấp, và các động cơ thường được đặt ở nền cố định, robot song song có thể đạt được tốc độ và gia tốc cao hơn nhiều so với robot nối tiếp có cùng tầm với hoặc khả năng chịu tải.
• Vùng làm việc: Robot song song thường có vùng làm việc (workspace) nhỏ hơn và hình dạng phức tạp hơn so với robot nối tiếp. Vùng làm việc của chúng thường được giới hạn bởi các ràng buộc động học của các chân.
• Khả năng chịu tải: Theo tỷ lệ khối lượng/tải trọng, robot song song thường có khả năng chịu tải tốt hơn. Tuy nhiên, các loại robot song song phổ biến (như Robot Delta) thường được thiết kế cho các ứng dụng tải nhẹ, tốc độ cao.
• Động học: Phép tính động học ngược (Inverse Kinematics) (tính vị trí các khớp từ vị trí mong muốn của khâu cuối) thường đơn giản và nhanh hơn cho robot song song, trong khi phép tính động học thuận (Forward Kinematics) (tính vị trí khâu cuối từ vị trí các khớp) lại phức tạp hơn.

2. Cấu tạo và Nguyên lý hoạt động của Robot song song

Robot song song được thiết kế với cấu trúc đặc trưng nhằm tối ưu hóa độ cứng vững và khả năng di chuyển chính xác, hoạt động dựa trên sự điều khiển đồng bộ của nhiều động cơ.

Cấu tạo chung của một robot song song bao gồm ba thành phần cơ bản:

• Nền cố định (Base): Đây là khung cố định của robot, thường được gắn chắc chắn vào sàn nhà máy hoặc một khung máy khác. Các động cơ và hệ thống điều khiển chính thường được đặt trên hoặc gần nền này.
• Khâu cuối (End-effector/Platform): Đây là phần di chuyển của robot, nơi gắn dụng cụ gắp (gripper), công cụ làm việc (như đầu hàn, đầu phun), hoặc cảm biến. Khâu cuối có thể là một nền tảng (platform) hoặc một cấu trúc đơn giản hơn tùy thuộc vào ứng dụng.
• Các chân (Legs/Limbs/Kinematic Chains): Đây là các chuỗi động học độc lập, kết nối song song từ nền cố định đến khâu cuối. Mỗi chân thường bao gồm nhiều khâu và khớp (khớp xoay hoặc khớp trượt) được điều khiển riêng biệt bởi động cơ.
• Động cơ và Hệ thống truyền động: Hầu hết các động cơ của robot song song được đặt ở nền cố định, không di chuyển cùng với các khâu. Điều này giúp giảm khối lượng động của các bộ phận di chuyển, từ đó tăng tốc độ và gia tốc. Hệ thống truyền động sẽ truyền chuyển động từ động cơ đến các khâu tương ứng.

Nguyên lý hoạt động của robot song song dựa trên sự phối hợp đồng bộ của các chân:

• Điều khiển đồng bộ: Để di chuyển khâu cuối đến một vị trí và hướng mong muốn trong không gian, các động cơ tại nền cố định sẽ điều khiển đồng thời và phối hợp các khâu (chân). Sự điều khiển đồng bộ này là chìa khóa để đạt được chuyển động chính xác và mượt mà.
• Phép tính động học ngược (Inverse Kinematics): Đây là phép tính toán các góc quay hoặc vị trí tịnh tiến của từng khớp/chân dựa trên vị trí và hướng mong muốn của khâu cuối. Với cấu trúc song song, phép tính động học ngược thường dễ dàng hơn và nhanh hơn đáng kể so với robot nối tiếp, giúp tối ưu hóa thời gian thực thi.
• Phân bổ tải trọng: Khi robot thực hiện một tác vụ, tải trọng tác dụng lên khâu cuối sẽ được phân bổ đều qua nhiều khâu song song. Sự phân bổ này giúp tăng cường độ cứng vững tổng thể của cấu trúc, giảm biến dạng và rung động, đồng thời cho phép robot xử lý tải tương đối lớn so với khối lượng bản thân nó.

Bảng 1: So sánh Robot song song và Robot nối tiếp

Đặc điểm	Robot song song	Robot nối tiếp
Cấu trúc	Nhiều chuỗi động học song song, hội tụ tại khâu cuối.	Các khâu và khớp nối tiếp từ đế đến khâu cuối.
Độ cứng vững	Rất cao, do tải trọng phân bổ.	Trung bình, sai số tích lũy qua các khớp.
Tốc độ/Gia tốc	Rất cao, do khối lượng động nhỏ, động cơ ở đế.	Thấp hơn cho cùng tầm với/tải nhẹ.
Độ chính xác	Rất cao, do ít biến dạng cấu trúc.	Cao, nhưng có thể bị ảnh hưởng bởi tải và độ cứng vững.
Vùng làm việc	Nhỏ hơn, hình dạng phức tạp.	Lớn hơn, hình dạng đa dạng.
Động học ngược	Đơn giản, nhanh.	Phức tạp hơn, chậm hơn.
Động học thuận	Phức tạp, nhiều nghiệm.	Đơn giản hơn, nghiệm duy nhất.
Ứng dụng điển hình	Gắp đặt tốc độ cao, phân loại, lắp ráp nhẹ.	Hàn, sơn, lắp ráp nặng, gia công lớn.

3. Các loại Robot song song phổ biến trong công nghiệp

Trong môi trường sản xuất công nghiệp, một số loại Robot song song đã trở nên phổ biến nhờ khả năng tối ưu hóa cho các ứng dụng chuyên biệt, mỗi loại mang đặc điểm và ưu thế riêng.

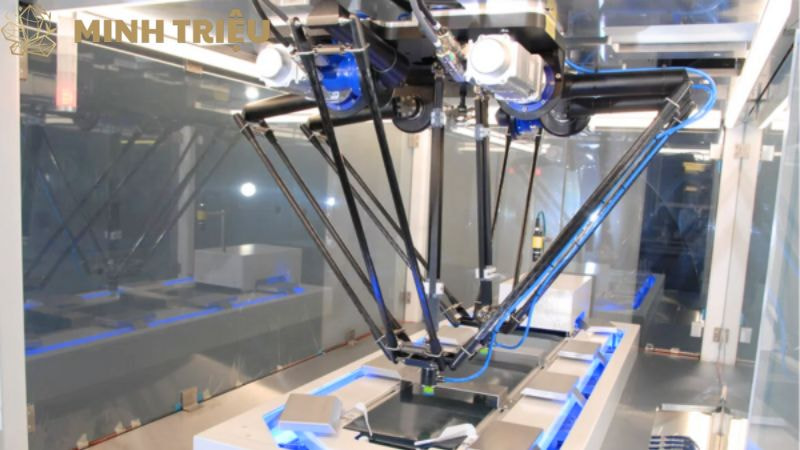

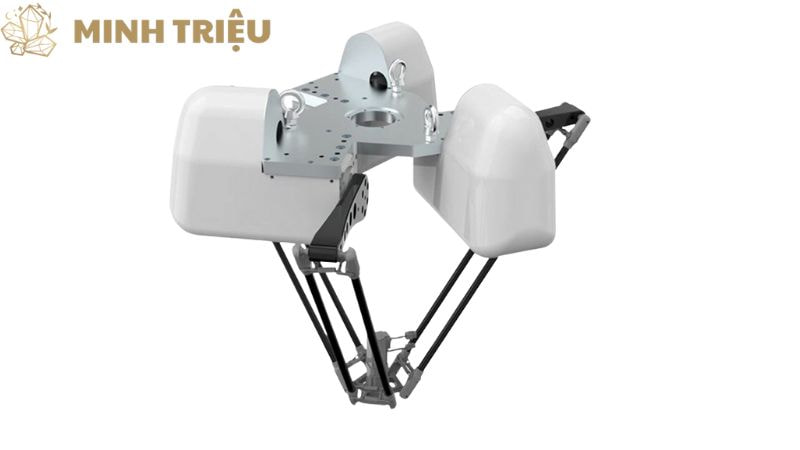

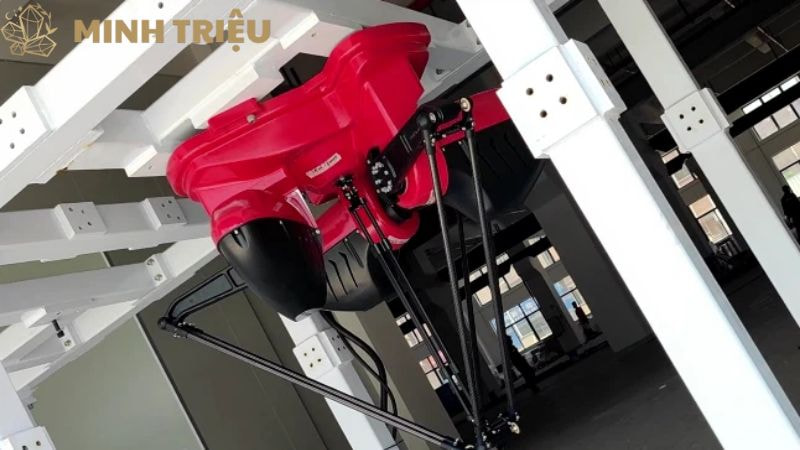

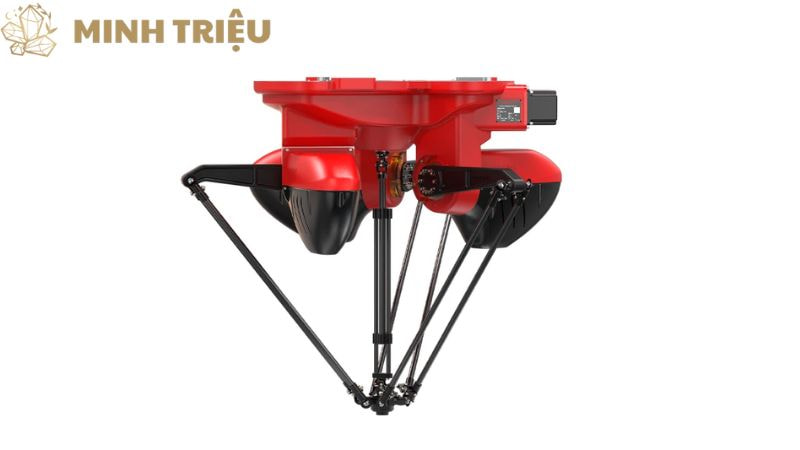

Robot Delta (Delta Robot) là loại robot song song phổ biến nhất và được ứng dụng rộng rãi nhất trong công nghiệp. Nó thường có 3 hoặc 4 cánh tay nhẹ được kết nối với một khâu cuối hình tam giác (hoặc hình tròn). Đặc điểm nổi bật là các động cơ (actuators) đều được đặt ở nền cố định của robot, chỉ có các khâu cánh tay nhẹ di chuyển.

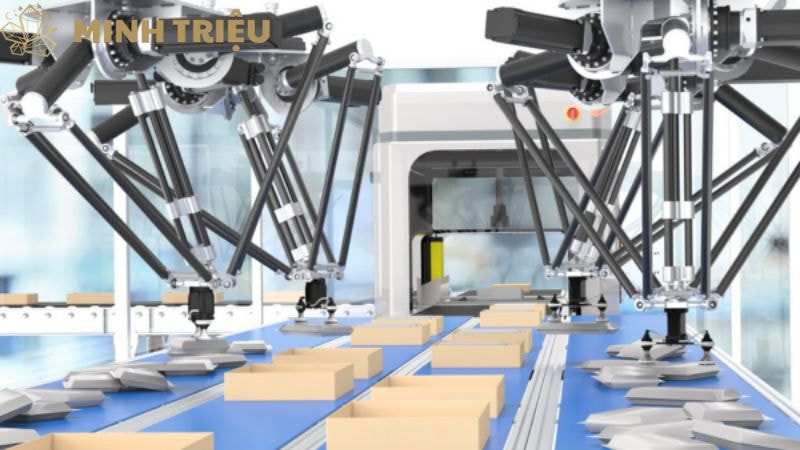

• Ưu điểm: Nổi bật với tốc độ cực cao và gia tốc lớn, khiến nó trở thành lựa chọn lý tưởng cho các tác vụ gắp đặt tốc độ cao (High-speed Pick-and-Place) và phân loại các vật thể nhẹ. Khả năng hoạt động liên tục với chu kỳ ngắn là điểm mạnh vượt trội.

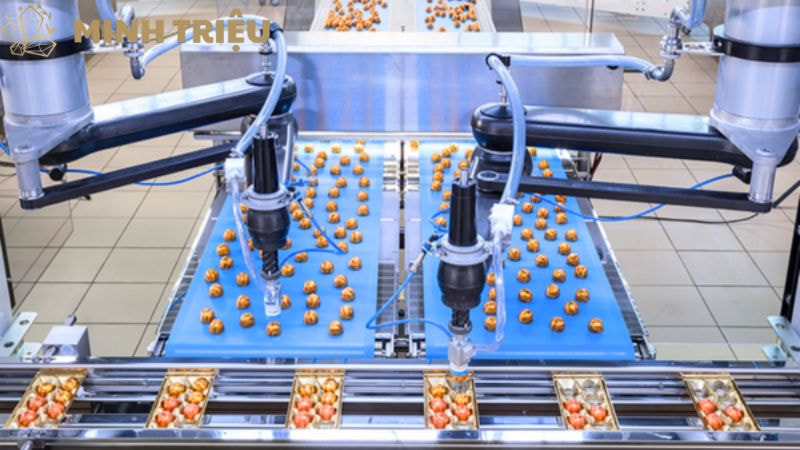

• Ứng dụng: Được sử dụng rộng rãi trong ngành thực phẩm (gắp kẹo, bánh), dược phẩm (đóng gói thuốc), điện tử (xếp chip, linh kiện nhỏ), và đóng gói (xếp sản phẩm vào hộp, khay).

Robot Stewart Platform (Hexapod Robot) là một loại robot song song có cấu trúc đặc biệt vững chắc, thường có 6 chân (legs) với các khớp hình trụ hoặc khớp cầu nối giữa một nền cố định và một khâu cuối di động.

• Ưu điểm: Nổi bật với độ cứng vững cực cao và khả năng chịu tải lớn. Cấu trúc này cũng cho phép robot định vị chính xác trong 6 bậc tự do (6-DoF), tức là điều khiển cả vị trí (x, y, z) và hướng (roll, pitch, yaw).
• Ứng dụng: Do độ cứng vững và độ chính xác cao, Stewart Platform được dùng trong mô phỏng bay, mô phỏng chuyển động, nền tảng định vị chính xác cao cho kính viễn vọng hoặc thiết bị quang học, các ứng dụng gia công cơ khí chính xác đòi hỏi lực lớn, và cả trong lĩnh vực y tế (ví dụ: nền tảng phẫu thuật).

Robot song song phẳng (Planar Parallel Robots) là một loại robot song song có thiết kế đơn giản hơn, trong đó tất cả các khâu chuyển động và khâu cuối đều nằm trong một mặt phẳng duy nhất. Loại robot này thường có 2 hoặc 3 bậc tự do.

• Ưu điểm: Thiết kế cơ khí và hệ thống điều khiển đơn giản hơn so với các loại robot song song không gian. Phù hợp cho các tác vụ 2D tốc độ cao.
• Ứng dụng: Thường được sử dụng trong việc phân loại sản phẩm trên băng tải phẳng, các ứng dụng in ấn, hoặc các hệ thống cắt bằng laser (laser cutting) nơi chuyển động chỉ diễn ra trong hai chiều.

Robot Hybrid (Hybrid Robots) là một thiết kế kết hợp những ưu điểm của cả robot nối tiếp và robot song song. Ví dụ, một cấu trúc song song có thể được sử dụng cho các bậc tự do chính (ví dụ: tịnh tiến) để tận dụng tốc độ và độ cứng vững, trong khi một cấu trúc nối tiếp (ví dụ: một khớp xoay đơn) được thêm vào để cung cấp thêm các bậc tự do xoay hoặc mở rộng vùng làm việc.

• Ưu điểm: Tăng vùng làm việc hoặc khả năng linh hoạt trong khi vẫn giữ được ưu điểm về độ chính xác và tốc độ của cấu trúc song song.
• Ứng dụng: Phù hợp cho các tác vụ lắp ráp phức tạp yêu cầu cả tốc độ cao và vùng làm việc rộng, hoặc các ứng dụng kiểm tra chất lượng đòi hỏi cả tịnh tiến và xoay.

4. Lợi ích của Robot song song trong Sản xuất công nghiệp

Việc tích hợp Robot song song vào dây chuyền sản xuất tự động mang lại những lợi ích chiến lược đáng kể, giúp doanh nghiệp nâng cao hiệu quả và khả năng cạnh tranh trong bối cảnh tự động hóa sản xuất công nghiệp ngày càng phát triển.

• Tốc độ và Gia tốc vượt trội là lợi ích nổi bật nhất của robot song song. Nhờ khối lượng động của các bộ phận di chuyển nhỏ và động cơ được đặt ở nền cố định (giảm quán tính), robot song song có thể thực hiện các chuyển động cực nhanh với gia tốc lớn. Điều này lý tưởng cho các tác vụ gắp đặt tốc độ cao (High-speed Pick-and-Place), phân loại và đóng gói sản phẩm trong các ngành có sản lượng lớn.
• Độ chính xác và Độ lặp lại cao là một ưu điểm cốt lõi khác. Cấu trúc song song của robot giúp phân bổ tải trọng và loại bỏ sai số tích lũy giữa các khớp, từ đó tăng độ cứng vững và độ chính xác định vị. Đặc tính này làm cho robot song song phù hợp cho các ứng dụng lắp ráp linh kiện nhỏ (như trong ngành điện tử), các tác vụ gia công chính xác, và các quy trình đòi hỏi độ đồng nhất sản phẩm cao.
• Độ cứng vững (Stiffness) cao và Khả năng chịu tải tốt là kết quả trực tiếp của cấu trúc song song. Tải trọng được phân bổ qua nhiều khâu, giúp giảm biến dạng và rung động của cấu trúc trong quá trình hoạt động. Điều này đảm bảo tính ổn định của robot khi di chuyển nhanh hoặc mang tải tương đối lớn so với trọng lượng bản thân của nó.
• Tích hợp dễ dàng vào dây chuyền sản xuất tự động là một lợi thế về mặt triển khai. Thiết kế nhỏ gọn và thường được gắn trên khung hoặc trực tiếp trên băng tải giúp robot song song dễ dàng tích hợp vào các không gian hạn chế của dây chuyền sản xuất tự động. Khả năng hoạt động hiệu quả trong các môi trường yêu cầu tự động hóa cao làm tăng tính linh hoạt cho nhà máy.
• Giảm chi phí vận hành và bảo trì (dài hạn) là một lợi ích kinh tế quan trọng. Mặc dù chi phí đầu tư ban đầu có thể cao, nhưng về lâu dài, robot song song ít gặp lỗi hơn và có độ bền cao hơn do cấu trúc cứng vững. Hơn nữa, việc giảm khối lượng động cũng góp phần giảm tiêu thụ năng lượng.
• Nâng cao năng suất và hiệu quả sản xuất là mục tiêu cuối cùng. Nhờ tốc độ và độ chính xác vượt trội, robot song song giúp giảm thời gian chu kỳ sản xuất, tăng sản lượng đầu ra và tối ưu hóa các quy trình như phân loại, đóng gói, và lắp ráp, dẫn đến hiệu quả tổng thể cao hơn cho toàn bộ Nhà máy thông minh.

5. Các hạn chế và yếu tố cần xem xét khi triển khai Robot song song

Mặc dù Robot song song mang lại nhiều ưu điểm vượt trội, việc triển khai chúng cũng đi kèm với một số hạn chế và đòi hỏi sự xem xét kỹ lưỡng để đảm bảo dự án thành công.

• Vùng làm việc hạn chế là một trong những nhược điểm chính của robot song song. Chúng thường có vùng làm việc nhỏ hơn và hình dạng phức tạp hơn so với robot nối tiếp. Điều này yêu cầu người triển khai phải tính toán cẩn thận và đảm bảo rằng vùng làm việc của robot phù hợp hoàn toàn với không gian và yêu cầu của ứng dụng cụ thể.
• Phức tạp trong lập trình động học thuận (Forward Kinematics) là một thách thức kỹ thuật. Mặc dù phép tính động học ngược (Inverse Kinematics) của robot song song thường đơn giản hơn và nhanh hơn, nhưng phép tính động học thuận (tính vị trí và hướng của khâu cuối từ vị trí các khớp) lại thường phức tạp hơn và có thể có nhiều nghiệm. Điều này đòi hỏi các thuật toán giải quyết phức tạp hơn và có thể ảnh hưởng đến việc thiết kế và lập trình các ứng dụng mới hoặc các tình huống đặc biệt.
• Chi phí ban đầu cao là một rào cản tiềm năng. Giá thành đầu tư ban đầu cho một robot song song thường cao hơn so với một số loại robot nối tiếp cơ bản. Doanh nghiệp cần phân tích kỹ lưỡng ROI (Return on Investment) để đảm bảo rằng khoản đầu tư này sẽ mang lại lợi ích kinh tế rõ rệt trong dài hạn thông qua việc tăng năng suất, giảm chi phí sản xuất, và nâng cao chất lượng sản phẩm.
• Độ phức tạp cơ khí và điều khiển đòi hỏi chuyên môn cao. Cấu trúc cơ khí của robot song song thường tinh vi hơn, và hệ thống điều khiển của chúng cũng phức tạp hơn do cần điều khiển đồng thời nhiều khâu để đạt được vị trí và hướng mong muốn của khâu cuối. Điều này yêu cầu đội ngũ kỹ thuật có chuyên môn cao trong thiết kế, lắp đặt, lập trình, và bảo trì. Hệ thống cũng thường cần các cảm biến và phản hồi chính xác để duy trì độ ổn định và chính xác.
• Giới hạn khả năng chịu tải tuyệt đối (so với các loại robot công nghiệp nặng khác) là một điểm cần lưu ý. Mặc dù robot song song nổi bật với độ cứng vững và khả năng chịu tải tốt theo tỷ lệ khối lượng/tải trọng, các loại robot song song phổ biến như Robot Delta thường được tối ưu hóa cho các ứng dụng tải nhẹ và tốc độ cao. Chúng có thể không phù hợp cho các tác vụ đòi hỏi nâng tải trọng rất nặng hoặc cần mô-men xoắn lớn.

6. Xu hướng phát triển tương lai của Robot song song

Tương lai của Robot song song đang được định hình bởi những tiến bộ không ngừng trong lĩnh vực robot công nghiệp và Công nghiệp 4.0, hướng tới các hệ thống ngày càng thông minh, linh hoạt và hiệu quả hơn.

• Đầu tiên, tích hợp AI (Trí tuệ nhân tạo) và Học máy (Machine Learning) là xu hướng chủ đạo. AI sẽ được áp dụng để tối ưu hóa quỹ đạo chuyển động của robot song song, giúp chúng hoạt động mượt mà và hiệu quả hơn trong các tác vụ phức tạp. Học máy (Machine Learning) sẽ cho phép robot tự động cải thiện độ chính xác, tự hiệu chỉnh theo thời gian thực dựa trên dữ liệu thu thập được, và thậm chí thực hiện bảo trì dự đoán bằng cách phân tích hiệu suất hoạt động.
• Thứ hai, phát triển Robot cộng tác (Cobots) song song là một hướng đi đầy tiềm năng. Sự kết hợp ưu điểm về tốc độ và độ chính xác của robot song song với khả năng làm việc an toàn cùng con người của cobots sẽ mở ra nhiều ứng dụng mới. Các cobots song song sẽ lý tưởng cho các tác vụ lắp ráp tinh vi, kiểm tra chất lượng đòi hỏi cả tốc độ cao và sự linh hoạt trong môi trường chia sẻ với nhân viên.
• Thứ ba, nâng cao khả năng chịu tải và mở rộng vùng làm việc là mục tiêu nghiên cứu quan trọng. Các nhà khoa học và kỹ sư đang không ngừng nghiên cứu các thiết kế mới của robot song song để khắc phục hạn chế về vùng làm việc, tìm cách mở rộng không gian hoạt động mà vẫn giữ được ưu điểm tốc độ và độ chính xác. Đồng thời, việc phát triển robot song song cho các ứng dụng tải trung bình cũng đang được đẩy mạnh.
• Thứ tư, vật liệu mới và Công nghệ chế tạo tiên tiến sẽ đóng góp lớn vào sự phát triển. Việc sử dụng các vật liệu nhẹ nhưng cực kỳ bền như vật liệu composite hoặc sợi carbon sẽ giúp giảm khối lượng động của các khâu, từ đó tăng tốc độ và độ cứng vững của robot. Ngoài ra, công nghệ in 3D sẽ cho phép tạo ra các cấu trúc phức tạp, tối ưu hóa trọng lượng và độ bền, mở ra những khả năng thiết kế mới cho robot song song.
• Cuối cùng, ứng dụng trong các lĩnh vực mới sẽ đa dạng hóa thị trường cho robot song song. Bên cạnh các ngành truyền thống, robot song song đang tìm thấy vị trí trong y tế (ví dụ: phẫu thuật robot, phân tích mẫu tự động), in 3D kim loại tốc độ cao, và các ứng dụng gia công siêu chính xác nơi yêu cầu về tốc độ và độ chính xác là tối thượng.

7. Kết luận

Tóm lại, Robot song song là một phân khúc đặc biệt và mạnh mẽ của robot công nghiệp, vượt trội về tốc độ, gia tốc, độ chính xác và độ cứng vững. Chúng đặc biệt phù hợp cho các tác vụ gắp đặt tốc độ cao (High-speed Pick-and-Place), phân loại, đóng gói và lắp ráp các linh kiện nhỏ trong môi trường sản xuất hiện đại.

Robot song song không chỉ là một công cụ tự động hóa đơn thuần; nó là một yếu tố then chốt trong tự động hóa sản xuất công nghiệp, giúp doanh nghiệp đạt được năng suất cao hơn, nâng cao chất lượng sản phẩm và giảm thiểu chi phí sản xuất, góp phần xây dựng một Nhà máy thông minh cạnh tranh trong kỷ nguyên kỹ thuật số. Sự phát triển không ngừng của Robot song song với sự tích hợp sâu rộng của AI, Học máy (Machine Learning), Robot cộng tác (Cobots), cùng với việc ứng dụng các vật liệu mới và công nghệ chế tạo tiên tiến sẽ tiếp tục mở rộng ứng dụng và nâng cao hiệu suất của chúng. Minh Triệu tự hào là đối tác tin cậy, cung cấp các giải pháp Robot song song toàn diện, từ tư vấn ban đầu để lựa chọn loại robot phù hợp nhất với nhu cầu cụ thể của bạn, thiết kế tích hợp liền mạch vào dây chuyền sản xuất tự động hiện có, lập trình các ứng dụng chuyên biệt, đến triển khai và hỗ trợ kỹ thuật tận tâm. Hãy liên hệ với Minh Triệu ngay hôm nay để được tư vấn chuyên sâu và cùng chúng tôi khai thác tối đa tiềm năng của Robot song song, nâng cao hiệu quả và khả năng cạnh tranh cho doanh nghiệp bạn!
