Robot SCARA: Chuyên Gia Lắp Ráp Chính Xác và Tốc Độ Trong Sản Xuất Công Nghiệp

Trong vô vàn các loại robot công nghiệp đang được ứng dụng rộng rãi, Robot SCARA (Selective Compliance Assembly Robot Arm) nổi bật như một chuyên gia thực thụ, được thiết kế đặc biệt cho các tác vụ đòi hỏi tốc độ và độ chính xác cao trong một mặt phẳng. Loại robot này đóng vai trò then chốt trong nhiều dây chuyền sản xuất hiện đại, đặc biệt là trong ngành điện tử và lắp ráp. Bài viết này sẽ đi sâu vào định nghĩa, cấu tạo độc đáo, nguyên lý hoạt động, các ứng dụng cụ thể, ưu nhược điểm cũng như những yếu tố quan trọng cần cân nhắc khi lựa chọn robot SCARA. Việc nắm rõ thông tin này sẽ giúp các doanh nghiệp hiểu tại sao SCARA là lựa chọn tối ưu cho việc tự động hóa các quy trình lắp ráp và gắp đặt, từ đó nâng cao hiệu quả sản xuất.

1. Định Nghĩa và Cấu Tạo Đặc Trưng của Robot SCARA

Robot SCARA là một loại robot công nghiệp đặc biệt, nổi bật với cấu trúc tuân thủ chọn lọc, tối ưu hóa cho các tác vụ lắp ráp và gắp đặt tốc độ cao trong mặt phẳng ngang.

1.1. Khái Niệm Robot SCARA

SCARA là từ viết tắt của “Selective Compliance Assembly Robot Arm” hoặc “Selective Compliant Articulated Robot Arm”. Định nghĩa này mô tả chính xác bản chất của loại robot này: một robot công nghiệp có cánh tay được thiết kế để tuân thủ chọn lọc.

Điều này có nghĩa là robot SCARA có độ cứng vững cao theo chiều dọc (trục Z), giúp nó thực hiện các thao tác nhúng hoặc đặt vật phẩm một cách chính xác mà không bị lệch. Ngược lại, nó có độ linh hoạt cao theo chiều ngang (trục X-Y), cho phép cánh tay di chuyển nhanh chóng và mềm dẻo trong mặt phẳng làm việc. Nhờ đặc tính này, robot SCARA trở thành lựa chọn lý tưởng cho các tác vụ lắp ráp và gắp đặt tốc độ cao, nơi yêu cầu định vị chính xác trên một mặt phẳng.

1.2. Cấu Tạo Cơ Khí Độc Đáo

Cấu trúc cơ khí của robot SCARA là điểm khác biệt chính, quyết định hiệu suất tối ưu của nó.

Cấu hình: Robot SCARA thường có 4 bậc tự do (4-axis). Cấu hình này bao gồm hai khớp quay song song nằm ngang, chịu trách nhiệm chính cho các chuyển động trong mặt phẳng X-Y. Một khớp tịnh tiến dọc (trục Z) cho phép cánh tay di chuyển lên xuống để nhúng hoặc đặt vật phẩm. Khớp thứ tư là một khớp quay ở cuối trục Z, cho phép bộ phận cuối tay xoay để định hướng vật phẩm.

Thiết kế: Robot SCARA có thiết kế gồm hai đoạn cánh tay nối tiếp nhau, mô phỏng cánh tay người nhưng chủ yếu hoạt động trong mặt phẳng ngang. Phần đế được gắn cố định, và các khớp quay đầu tiên thường nằm ở đế, cho phép cánh tay vươn ra và thu vào linh hoạt.

Các bộ phận chính:

• Khớp quay (rotary joints): Hai khớp quay song song đầu tiên cho phép chuyển động linh hoạt trên mặt phẳng ngang.
• Khớp tịnh tiến (prismatic joint): Khớp này chịu trách nhiệm cho chuyển động lên/xuống dọc theo trục Z.
• Bộ phận cuối tay (end-effector): Gắn ở cuối trục Z, bao gồm các công cụ như kẹp, đầu vặn vít, hoặc ống phân phối keo, được chọn tùy theo ứng dụng.
• Hệ thống điều khiển (controller): Bộ não điều khiển toàn bộ chuyển động của robot, xử lý dữ liệu và lệnh.
• Động cơ servo (servo motors): Cung cấp năng lượng cho từng khớp, đảm bảo chuyển động chính xác và tốc độ cao.

2. Nguyên Lý Hoạt Động và Ưu Điểm Lựa Chọn của Robot SCARA

Cơ chế vận hành của robot SCARA được tối ưu hóa để mang lại tốc độ và độ chính xác vượt trội, làm cho chúng trở thành lựa chọn ưu tiên cho các tác vụ lắp ráp và gắp đặt.

2.1. Nguyên Lý Điều Khiển Chuyển Động

Robot SCARA hoạt động dựa trên sự phối hợp của các khớp để đạt được vị trí và hướng mong muốn của bộ phận cuối tay.

• Các khớp quay ngang kết hợp với nhau để định vị chính xác vị trí X-Y của bộ phận cuối tay trên mặt phẳng.
• Chuyển động thẳng dọc theo trục Z cho phép robot thực hiện các thao tác nhúng công cụ hoặc đặt vật phẩm vào các lỗ hổng hoặc vị trí cụ thể.
• Khớp quay cuối cùng ở trục Z cho phép bộ phận cuối tay định hướng vật phẩm một cách chính xác trước khi đặt xuống.
• Ưu điểm chính của thiết kế này là khả năng đạt được tốc độ cao và độ chính xác lặp lại vượt trội trong mặt phẳng ngang. Điều này là nhờ cấu trúc của robot SCARA rất cứng vững theo chiều dọc, giảm thiểu rung động và sai lệch khi thực hiện các thao tác nhanh và chính xác.

2.2. Lập Trình và Giao Diện

Việc lập trình robot SCARA được thiết kế để trở nên hiệu quả và tương đối dễ dàng.

• Robot có thể được lập trình thông qua teach pendant, một thiết bị cầm tay cho phép người vận hành di chuyển robot đến các điểm cần thiết và ghi lại tọa độ.
• Ngoài ra, phần mềm lập trình offline trên máy tính cũng được sử dụng để tạo ra các chương trình phức tạp hơn mà không làm gián đoạn quá trình sản xuất.
• Giao diện lập trình thường rất trực quan, phù hợp với các tác vụ lặp lại và có cấu trúc rõ ràng.
• Robot SCARA cũng có khả năng tích hợp dễ dàng với các hệ thống tự động hóa khác trong nhà máy, như hệ thống băng tải, cảm biến, và các thiết bị ngoại vi.

2.3. Các Ưu Điểm Chính Của Thiết Kế SCARA

Thiết kế độc đáo của robot SCARA mang lại nhiều ưu điểm nổi bật, lý giải sự phổ biến của chúng trong các ứng dụng chuyên biệt:

• Tốc độ cao: Nhờ cấu trúc nhẹ, quán tính thấp và chuyển động tối ưu hóa trong mặt phẳng, robot SCARA có thể thực hiện các chu kỳ hoạt động rất nhanh.
• Độ chính xác lặp lại (repeatability) vượt trội: Khả năng quay lại cùng một vị trí với sai số rất nhỏ là lý tưởng cho các tác vụ lắp ráp các chi tiết nhỏ.
• Thiết kế nhỏ gọn: Robot SCARA thường chiếm ít không gian lắp đặt hơn so với các loại robot khác có cùng phạm vi làm việc, giúp tối ưu hóa diện tích nhà máy.
• Chi phí hiệu quả: So với robot cánh tay 6 trục, robot SCARA thường có chi phí đầu tư ban đầu thấp hơn cho các tác vụ tương tự mà chúng chuyên biệt.
• Dễ dàng bảo trì: Cấu trúc tương đối đơn giản giúp việc bảo trì và sửa chữa dễ dàng hơn.

3. Ứng Dụng Phổ Biến của Robot SCARA trong Công Nghiệp

Robot SCARA là lựa chọn hàng đầu cho các ứng dụng đòi hỏi độ chính xác cao và tốc độ nhanh trong một mặt phẳng, đặc biệt trong các ngành công nghiệp hiện đại.

3.1. Lắp Ráp Điện Tử và Bán Dẫn

Ngành điện tử và bán dẫn là sân khấu chính của robot SCARA, nơi chúng thể hiện tối đa khả năng của mình.

• Lắp ráp linh kiện nhỏ: Robot SCARA thực hiện việc đặt chip, IC (mạch tích hợp), và các linh kiện điện tử siêu nhỏ lên bảng mạch in (PCB) với độ chính xác micron.
• Gắp đặt (pick and place) tốc độ cao: Khả năng di chuyển và đặt hàng ngàn linh kiện mỗi giờ giúp tối ưu hóa dây chuyền sản xuất linh kiện điện tử.
• Các tác vụ khác bao gồm solder paste dispensing (phân phối kem hàn) và screw driving (vặn vít) các chi tiết nhỏ.

3.2. Ngành Y Tế và Dược Phẩm

Trong môi trường đòi hỏi độ sạch và chính xác cao như ngành y tế và dược phẩm, robot SCARA cũng phát huy hiệu quả.

• Xử lý mẫu vật: Di chuyển ống nghiệm, đĩa petri, và các mẫu vật sinh học trong phòng thí nghiệm một cách nhẹ nhàng và chính xác.
• Đóng gói thuốc, thiết bị y tế: Robot đảm bảo việc đóng gói sản phẩm y tế và dược phẩm tuân thủ các tiêu chuẩn vệ sinh nghiêm ngặt và độ chính xác cao.
• Phân loại và định vị các thành phần nhỏ trong quy trình sản xuất y tế.

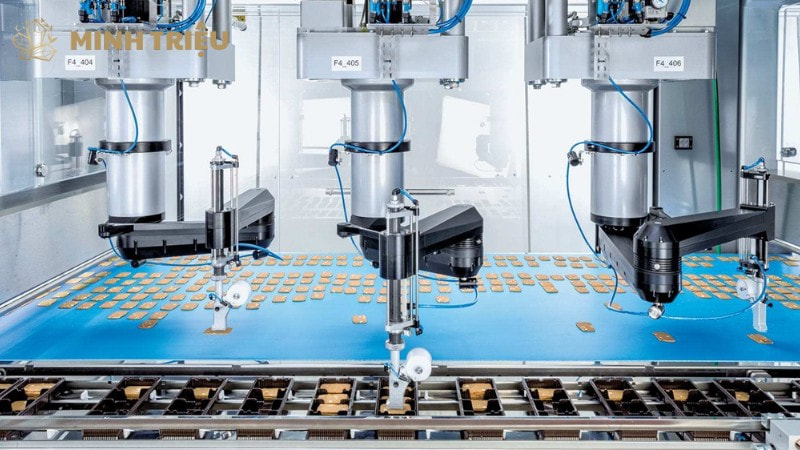

3.3. Ngành Thực Phẩm và Đóng Gói

Robot SCARA cũng được sử dụng rộng rãi trong ngành thực phẩm và đóng gói nhờ tốc độ và khả năng xử lý vật phẩm nhạy cảm.

• Đóng gói sản phẩm nhỏ: Robot nhanh chóng đặt các sản phẩm nhỏ vào hộp hoặc bao bì.
• Sắp xếp vào hộp: Tối ưu hóa việc sắp xếp sản phẩm để đóng gói hiệu quả.
• Phân loại thực phẩm: Phân loại các loại thực phẩm theo kích thước, màu sắc hoặc các tiêu chí khác một cách tự động.
• Xử lý thực phẩm nhẹ nhàng: Đảm bảo không làm hỏng các sản phẩm dễ vỡ.

3.4. Các Ứng Dụng Khác

Ngoài các ngành công nghiệp chính, robot SCARA còn có mặt trong nhiều lĩnh vực khác.

• Kiểm tra chất lượng (inspection): Kiểm tra các chi tiết nhỏ hoặc bề mặt sản phẩm để phát hiện lỗi.
• Dispensing: Phân phối keo, chất lỏng hoặc các vật liệu khác một cách chính xác.
• Loading/Unloading (nạp/dỡ liệu): Tự động nạp và dỡ các chi tiết cho máy CNC nhỏ hoặc các thiết bị gia công khác.

4. Nhược Điểm và Yếu Tố Cần Cân Nhắc Khi Lựa Chọn Robot SCARA

Mặc dù có nhiều ưu điểm, robot SCARA cũng có những hạn chế nhất định, và việc lựa chọn chúng đòi hỏi phải cân nhắc kỹ lưỡng các yếu tố phù hợp với ứng dụng cụ thể.

4.1. Nhược Điểm và Hạn Chế

Robot SCARA, với thiết kế chuyên biệt, cũng đi kèm với một số hạn chế:

• Giới hạn về không gian làm việc: Robot SCARA chủ yếu hoạt động hiệu quả trong mặt phẳng ngang (X-Y) và có khả năng di chuyển hạn chế theo chiều dọc (trục Z). Điều này khiến chúng ít linh hoạt cho các tác vụ 3D phức tạp hoặc những nhiệm vụ đòi hỏi thao tác ở nhiều độ sâu khác nhau.
• Khả năng xử lý tải trọng trung bình: So với các loại robot cánh tay 6 trục lớn hơn, robot SCARA thường không được thiết kế để xử lý các vật phẩm quá nặng. Tải trọng tối đa của chúng thường nằm ở mức trung bình, phù hợp với linh kiện nhỏ và vừa.
• Ít linh hoạt về định hướng công cụ: Mặc dù có khớp quay ở cuối trục Z, khả năng định hướng bộ phận cuối tay của SCARA vẫn hạn chế hơn đáng kể so với cấu hình 6 trục, không cho phép xoay tự do trong không gian.
• Không phù hợp cho các tác vụ yêu cầu lực lớn hoặc chuyển động theo quỹ đạo phức tạp trong không gian 3D, ví dụ như hàn hồ quang phức tạp hay gia công kim loại nặng.

4.2. Yếu Tố Quan Trọng Khi Lựa Chọn SCARA

Để đảm bảo đầu tư hiệu quả, doanh nghiệp cần cân nhắc kỹ các yếu tố sau khi lựa chọn robot SCARA:

• Phạm vi làm việc (Reach): Đây là khoảng không gian tối đa theo chiều ngang mà cánh tay robot có thể vươn tới. Cần đảm bảo phạm vi này đủ lớn để robot tiếp cận tất cả các điểm cần thiết trong quy trình làm việc.
• Tải trọng (Payload): Xác định trọng lượng tối đa của vật phẩm cùng với bộ phận cuối tay mà robot cần xử lý. Chọn robot có tải trọng phù hợp để đảm bảo an toàn và hiệu suất.
• Độ chính xác và độ lặp lại: Đây là các thông số cực kỳ quan trọng đối với robot SCARA. Độ chính xác thể hiện khả năng robot đạt được điểm mong muốn, trong khi độ lặp lại (repeatability) là khả năng quay lại cùng một điểm đã được lập trình với sai số nhỏ nhất. Đối với các tác vụ lắp ráp, độ lặp lại cao là yếu tố then chốt.
• Tốc độ: Tốc độ chu kỳ hoạt động của robot cần phù hợp với yêu cầu năng suất của dây chuyền sản xuất.
• Khả năng tuân thủ (Compliance): Đối với các tác vụ lắp ráp, khả năng cho phép một mức độ “nhún” hoặc “đàn hồi” nhất định của khớp là rất quan trọng để việc lắp ráp các chi tiết có khe hở nhỏ trở nên dễ dàng hơn, tránh kẹt hoặc hỏng hóc.
• Kích thước và không gian lắp đặt: Robot SCARA thường nhỏ gọn, nhưng vẫn cần đảm bảo đủ không gian để robot hoạt động an toàn và hiệu quả trong dây chuyền.
• Chi phí đầu tư và vận hành: Đánh giá tổng chi phí sở hữu (Total Cost of Ownership – TCO) bao gồm giá mua, chi phí lắp đặt, lập trình, bảo trì và năng lượng.
• Khả năng tích hợp: Đảm bảo robot có thể tích hợp dễ dàng với các hệ thống tự động hóa sản xuất hiện có của nhà máy như băng tải, cảm biến, PLC, và hệ thống quản lý sản xuất (MES).

5. Kết Luận

Tóm lại, Robot SCARA là một phần không thể thiếu của robot công nghiệp, chuyên gia thực thụ cho các tác vụ lắp ráp chính xác và gắp đặt tốc độ cao, đặc biệt quan trọng trong ngành điện tử, y tế và đóng gói. Thiết kế độc đáo với khả năng tuân thủ chọn lọc đã mang lại cho SCARA những ưu điểm vượt trội về hiệu suất và hiệu quả cho các quy trình cụ thể, giúp doanh nghiệp tối ưu hóa năng suất và chất lượng sản phẩm.

Mặc dù có những hạn chế về không gian làm việc 3D và tải trọng, nhưng khi được lựa chọn và triển khai đúng cách, robot SCARA vẫn là một khoản đầu tư vô cùng hiệu quả. Để khai thác tối đa tiềm năng của loại robot này, các doanh nghiệp có nhu cầu về lắp ráp và gắp đặt tốc độ cao cần tìm hiểu sâu hơn về các thông số kỹ thuật, ứng dụng phù hợp và các yếu tố lựa chọn. Hãy tư vấn với các chuyên gia trong lĩnh vực tự động hóa để xác định giải pháp robot SCARA phù hợp nhất, từ đó nâng cao năng suất, chất lượng và thúc đẩy quá trình chuyển đổi sang sản xuất thông minh cho doanh nghiệp của bạn.
