Robot hình trụ (Cylindrical Robots) trong Sản xuất công nghiệp: Ứng dụng và Lợi ích trong Tự động hóa

Trong bức tranh toàn cảnh của tự động hóa sản xuất công nghiệp hiện đại, sự đa dạng của các loại robot công nghiệp đã mở ra vô số khả năng nâng cao hiệu quả và năng suất cho các doanh nghiệp. Mỗi loại robot đều được thiết kế với cấu trúc và khả năng di chuyển riêng biệt, phù hợp với những tác vụ và môi trường làm việc chuyên biệt.

Trong số đó, Robot hình trụ (Cylindrical Robots) tuy không có sự linh hoạt “cơ bắp” như robot khớp nối hay tốc độ xử lý phẳng của SCARA Robot, nhưng lại giữ một vị trí quan trọng và hiệu quả đặc biệt trong các ứng dụng yêu cầu sự kết hợp chính xác giữa chuyển động tịnh tiến theo phương thẳng đứng, tịnh tiến theo chiều ngang, và xoay quanh một trục cố định. Robot hình trụ là một loại robot công nghiệp đặc trưng bởi các khớp cho phép chuyển động tịnh tiến theo trục thẳng đứng (trục Z), tịnh tiến theo chiều ngang (trục R, hướng tâm ra hoặc vào) và xoay quanh trục thẳng đứng (trục Theta, θ), tạo nên một vùng làm việc có hình dạng trụ.

Chính cấu trúc độc đáo này giúp chúng trở thành lựa chọn lý tưởng cho các tác vụ gắp đặt, xếp chồng, gia công máy và lắp ráp trong các không gian giới hạn hoặc khi cần tiếp cận sâu vào bên trong máy móc, góp phần quan trọng vào việc kiến tạo một Nhà máy thông minh và tối ưu hóa quy trình sản xuất.

Bài viết này của Minh Triệu sẽ đi sâu vào định nghĩa chi tiết về Robot hình trụ, phân tích cấu tạo và nguyên lý hoạt động cơ bản, trình bày các ưu điểm và nhược điểm của chúng, khám phá các ứng dụng phổ biến trong sản xuất công nghiệp, chỉ ra những lợi ích thiết thực mà chúng mang lại trong tự động hóa, và cuối cùng là định hình các xu hướng phát triển tương lai, cung cấp một cái nhìn toàn diện về loại robot chuyên biệt này.

1. Robot hình trụ (Cylindrical Robots) là gì?

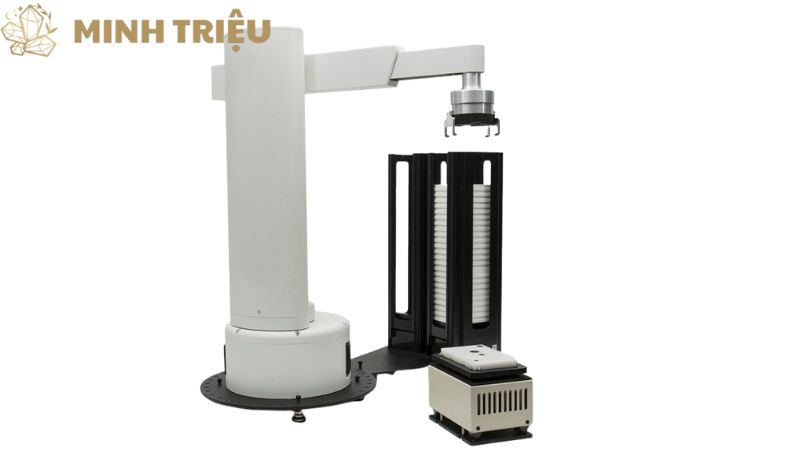

Robot hình trụ là một loại robot công nghiệp được đặc trưng bởi hệ thống khớp và chuyển động tạo ra một vùng làm việc có hình dạng trụ. Loại robot này thường có ít nhất ba khớp, trong đó hai khớp là khớp tịnh tiến (prismatic joints) cho phép chuyển động tuyến tính dọc theo các trục (thường là trục Z và trục R – bán kính), và một khớp xoay (revolute joint) cho phép xoay quanh một trục cố định (thường là trục Z). Sự kết hợp độc đáo của các chuyển động tịnh tiến và xoay này cho phép robot vươn tới và hoạt động trong một không gian có hình dạng của một khối trụ hoặc một phần của khối trụ, phù hợp cho các tác vụ cần di chuyển theo phương thẳng đứng và mở rộng theo phương ngang.

1.1. So sánh với các loại Robot khác (SCARA, Robot khớp nối)

Robot hình trụ có những đặc điểm riêng biệt khiến chúng khác biệt so với các loại robot công nghiệp phổ biến khác như SCARA Robot hay Robot khớp nối (Articulated Robots):

• SCARA Robot: Được tối ưu hóa cho chuyển động nhanh chóng và chính xác trong mặt phẳng ngang (X-Y) và chuyển động tịnh tiến theo chiều thẳng đứng (Z) hạn chế. Vùng làm việc của SCARA chủ yếu là phẳng hoặc chỉ một phần nhỏ của hình trụ, làm cho nó rất hiệu quả cho các tác vụ lắp ráp hoặc gắp đặt trên bề mặt phẳng. Robot hình trụ có vùng làm việc rộng hơn theo chiều dọc.
• Robot khớp nối (Articulated Robots): Đây là loại robot linh hoạt nhất, với nhiều khớp xoay nối tiếp nhau, tạo ra một vùng làm việc hình cầu lớn và khả năng tiếp cận mọi hướng. Tuy nhiên, robot khớp nối có thể kém hiệu quả hơn hoặc phức tạp hơn để lập trình cho các tác vụ chỉ cần chuyển động tịnh tiến thẳng hoặc cần tiếp cận vào không gian hẹp với các đường thẳng. Robot hình trụ cung cấp sự đơn giản và độ cứng vững cho các chuyển động trục.
• Robot hình trụ: Nằm ở vị trí trung gian giữa SCARA và robot khớp nối, cung cấp sự cân bằng giữa chuyển động tuyến tính và xoay. Chúng đặc biệt mạnh mẽ khi cần tiếp cận vào các lỗ sâu, các chi tiết bên trong máy móc hoặc các môi trường hẹp đòi hỏi chuyển động thẳng hoặc theo trục một cách chính xác.

2. Cấu tạo và Nguyên lý hoạt động của Robot hình trụ

Robot hình trụ được cấu tạo từ các khớp và khâu đặc trưng, cho phép chúng thực hiện các chuyển động theo hệ thống tọa độ hình trụ một cách chính xác và hiệu quả.

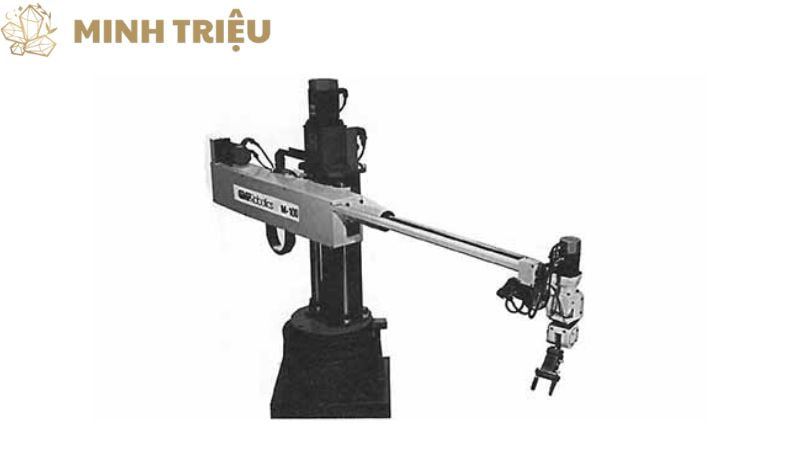

Cấu tạo chính của một robot hình trụ bao gồm các thành phần cơ bản sau:

• Đế (Base): Đây là phần cố định của robot, thường được gắn chắc chắn vào sàn nhà máy hoặc một khung máy. Đế cung cấp sự ổn định cho toàn bộ cấu trúc và là nơi đặt các động cơ điều khiển khớp xoay chính.
• Trục xoay chính (Theta Axis – θ): Đây là khớp xoay đầu tiên của robot, nằm trên đế. Khớp này cho phép toàn bộ phần cánh tay robot phía trên xoay quanh một trục thẳng đứng (trục Z). Điều này cung cấp khả năng quay tròn cho vùng làm việc.
• Trục tịnh tiến ngang (R Axis): Đây là một khớp tịnh tiến (prismatic joint) cho phép cánh tay robot mở rộng hoặc thu ngắn theo phương ngang, hướng tâm ra hoặc vào từ trục xoay chính. Chuyển động này xác định bán kính của vùng làm việc hình trụ.
• Trục tịnh tiến đứng (Z Axis): Đây cũng là một khớp tịnh tiến, cho phép cánh tay robot di chuyển lên và xuống theo phương thẳng đứng. Chuyển động này xác định chiều cao trong vùng làm việc hình trụ của robot.
• Khâu cuối (End-effector/Tool): Là phần cuối cùng của robot, nơi gắn dụng cụ gắp (gripper) để cầm nắm vật thể, hoặc các công cụ làm việc chuyên biệt như đầu phun, đầu hàn, hoặc cảm biến. Khâu cuối nhận các chuyển động từ các trục chính để thực hiện tác vụ.

Nguyên lý hoạt động của robot hình trụ dựa trên việc điều khiển các khớp độc lập theo hệ thống tọa độ hình trụ:

• Hệ thống tọa độ hình trụ: Robot hoạt động dựa trên hệ thống tọa độ hình trụ, nơi vị trí của khâu cuối được xác định bằng ba thông số: một góc xoay (θ), một bán kính (R) từ trục trung tâm, và một chiều cao (Z). Để điều khiển robot đến một điểm trong không gian, hệ thống điều khiển sẽ chuyển đổi tọa độ Descartes (X, Y, Z) của điểm đó thành tọa độ hình trụ (θ, R, Z).
• Điều khiển độc lập: Mỗi khớp (khớp xoay θ và hai khớp tịnh tiến R, Z) được điều khiển độc lập bằng các động cơ servo (servo motors) chính xác. Điều này cho phép robot thực hiện các chuyển động chính xác và linh hoạt trong vùng làm việc hình trụ của nó.
• Động học: Để đạt được vị trí mong muốn của khâu cuối, bộ điều khiển robot sẽ thực hiện các phép tính động học. Phép tính này bao gồm việc xác định các giá trị góc quay (θ), bán kính (R) và chiều cao (Z) tương ứng với vị trí X, Y, Z mong muốn của khâu cuối. Các động cơ sẽ nhận lệnh từ bộ điều khiển để di chuyển các khớp đến các vị trí đã tính toán.

3. Ưu và Nhược điểm của Robot hình trụ

Robot hình trụ sở hữu những ưu điểm nổi bật giúp chúng phù hợp với các ứng dụng chuyên biệt, đồng thời cũng có một số nhược điểm cần được xem xét khi lựa chọn giải pháp robot công nghiệp.

Ưu điểm của Robot hình trụ bao gồm:

• Vùng làm việc hiệu quả trong không gian hẹp: Hình dạng trụ của vùng làm việc giúp robot dễ dàng tiếp cận vào các lỗ sâu, các chi tiết bên trong máy móc, hoặc hoạt động hiệu quả trong các môi trường có không gian làm việc hạn chế theo chiều ngang nhưng rộng theo chiều dọc. Điều này đặc biệt hữu ích cho các tác vụ nạp/dỡ máy hoặc xếp chồng trong không gian chật hẹp.
• Độ cứng vững cao: Cấu trúc đơn giản với các khâu tịnh tiến thẳng mang lại độ cứng vững tốt hơn so với một số loại robot khác, đặc biệt cho các chuyển động thẳng theo trục Z. Điều này giúp giảm rung động và tăng ổn định khi thực hiện các tác vụ đòi hỏi lực hoặc độ chính xác dọc trục.
• Độ chính xác và độ lặp lại tốt: Các khớp tịnh tiến và xoay có thể được điều khiển rất chính xác, đảm bảo độ lặp lại cao cho các tác vụ yêu cầu định vị chính xác, chẳng hạn như lắp ráp các bộ phận hoặc định vị phôi.
• Khả năng chịu tải tương đối cao: So với kích thước và độ phức tạp của chúng, robot hình trụ thường có khả năng chịu tải tốt, cho phép chúng xử lý các vật thể có khối lượng trung bình một cách hiệu quả.
• Lập trình tương đối đơn giản: Đối với các tác vụ di chuyển theo trục thẳng (lên/xuống, ra/vào) hoặc xoay quanh một trục, việc lập trình robot hình trụ thường đơn giản và trực quan hơn so với việc lập trình các chuyển động phức tạp của robot khớp nối.

Nhược điểm của Robot hình trụ cần được cân nhắc:

• Hạn chế về tính linh hoạt: Robot hình trụ không linh hoạt bằng robot khớp nối khi cần thực hiện các chuyển động phức tạp, phi tuyến tính hoặc tiếp cận các điểm ngoài vùng làm việc hình trụ của chúng.
• Vùng làm việc có hình dạng cố định: Hình dạng trụ của vùng làm việc là cố định. Điều này có thể không tối ưu cho mọi ứng dụng, đặc biệt là những ứng dụng yêu cầu vùng làm việc rộng theo chiều ngang hoặc các chuyển động uốn lượn phức tạp.
• Tốc độ có thể không bằng SCARA ở một số trục: Đối với các chuyển động X-Y nhanh chóng và lặp lại trong mặt phẳng, SCARA Robot thường vượt trội hơn về tốc độ do cấu trúc cánh tay được tối ưu hóa cho các tác vụ này.
• Dấu chân (Footprint) có thể lớn: Trong một số trường hợp, do cần không gian cho các trục tịnh tiến, dấu chân tổng thể của robot hình trụ có thể lớn hơn so với SCARA cho các tác vụ tương tự.

4. Các ứng dụng phổ biến của Robot hình trụ trong Sản xuất công nghiệp

Robot hình trụ, với cấu trúc chuyển động độc đáo của mình, đã tìm thấy vị trí vững chắc trong nhiều ứng dụng chuyên biệt của ngành sản xuất công nghiệp, nơi chúng mang lại hiệu quả và độ chính xác cao.

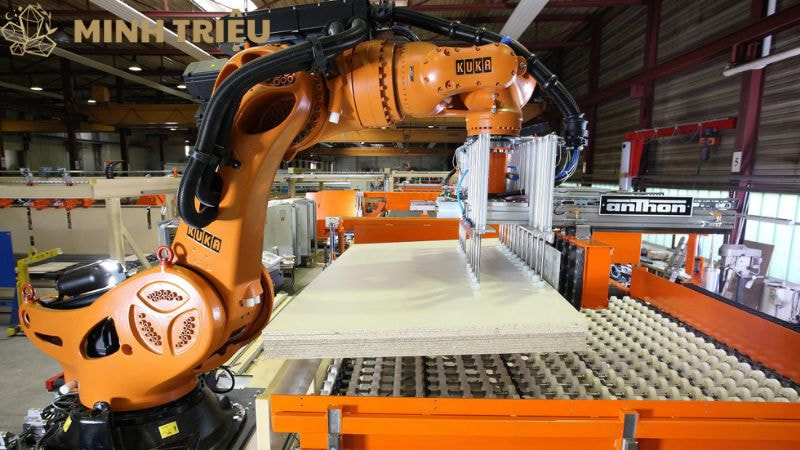

• Gắp đặt và Xếp chồng (Pick-and-Place & Palletizing) là một trong những ứng dụng phổ biến nhất của robot hình trụ. Chúng được sử dụng để di chuyển vật liệu, linh kiện hoặc sản phẩm từ vị trí này sang vị trí khác một cách chính xác. Đặc biệt hiệu quả trong việc xếp chồng sản phẩm lên pallet hoặc sắp xếp vật phẩm vào các hộp đựng, do khả năng di chuyển theo chiều dọc và xoay linh hoạt. Chúng phù hợp cho các vật thể có khối lượng trung bình.

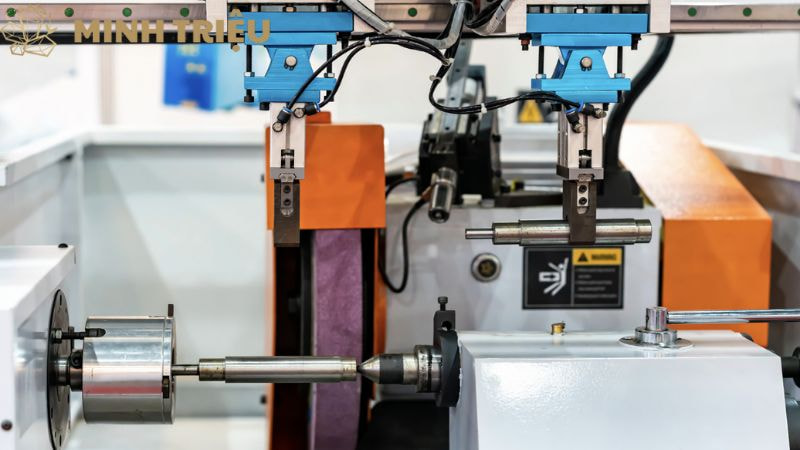

• Gia công máy (Machine Tending) là một lĩnh vực mà robot hình trụ phát huy tối đa lợi thế. Khả năng tiếp cận thẳng và sâu vào bên trong máy móc, chẳng hạn như máy công cụ CNC, máy ép phun, hoặc máy dập, giúp robot dễ dàng nạp/dỡ phôi hoặc các bộ phận đã hoàn thiện. Điều này tự động hóa quy trình sản xuất, giảm thiểu sự can thiệp của con người vào các môi trường nguy hiểm.
• Vận chuyển vật liệu (Material Handling) là một ứng dụng rộng rãi khác. Robot hình trụ được dùng để di chuyển các vật liệu, bộ phận bán thành phẩm giữa các công đoạn sản xuất. Chúng đặc biệt hiệu quả trong không gian làm việc có chiều dọc quan trọng, như việc di chuyển vật liệu lên/xuống kệ hoặc giữa các tầng của một hệ thống.

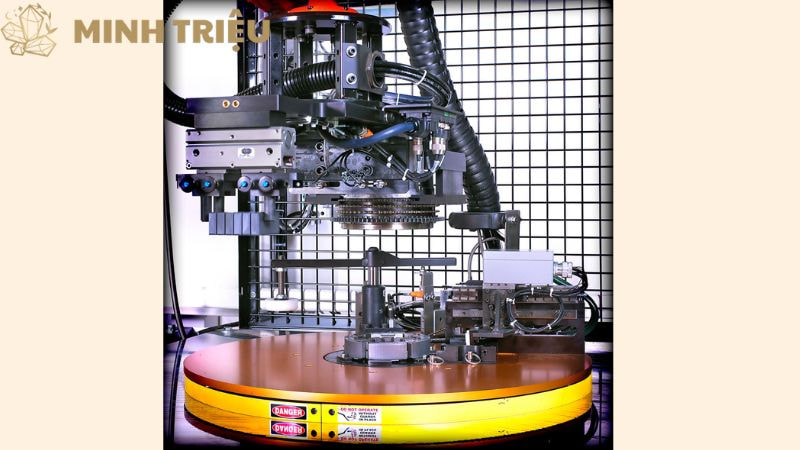

• Lắp ráp đơn giản cũng là một ứng dụng tiềm năng. Với độ chính xác cao trong các chuyển động thẳng và xoay, robot hình trụ có thể thực hiện các tác vụ lắp ráp các bộ phận trong không gian hạn chế hoặc các quy trình đòi hỏi việc đưa linh kiện vào các lỗ hoặc rãnh một cách chính xác.

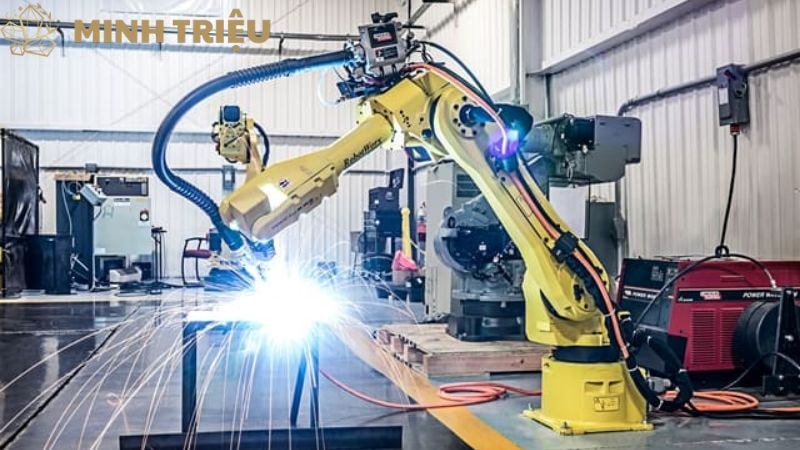

• Hàn (Welding) và Sơn (Painting) là các tác vụ mà robot hình trụ có thể thực hiện hiệu quả. Chúng thích hợp cho việc thực hiện các đường hàn hoặc sơn thẳng, hoặc các đường cong trên bề mặt hình trụ hoặc các chi tiết có hình dạng tương tự. Độ chính xác và khả năng lặp lại đảm bảo chất lượng thành phẩm.

5. Lợi ích của Robot hình trụ trong Tự động hóa sản xuất

Việc tích hợp Robot hình trụ vào quy trình sản xuất mang lại nhiều lợi ích thiết thực, góp phần quan trọng vào việc đạt được các mục tiêu của tự động hóa sản xuất công nghiệp và xây dựng một Nhà máy thông minh.

• Tối ưu hóa không gian sản xuất là một lợi ích đáng kể. Vùng làm việc hình trụ của robot hình trụ giúp tận dụng không gian một cách hiệu quả, đặc biệt trong các nhà máy có diện tích hạn chế. Chúng có thể được đặt sát tường hoặc trong các khu vực hẹp mà các loại robot khác khó có thể hoạt động, giải phóng không gian sàn quý giá.
• Nâng cao hiệu quả và năng suất là kết quả trực tiếp của việc tự động hóa. Robot hình trụ có khả năng thực hiện các tác vụ lặp lại một cách nhanh chóng và không ngừng nghỉ, giảm đáng kể thời gian chu kỳ sản xuất và tăng sản lượng đầu ra. Chúng hoạt động liên tục 24/7 mà không bị mệt mỏi hay phân tâm, đảm bảo dòng chảy sản xuất liên tục.
• Cải thiện độ chính xác và chất lượng sản phẩm là một ưu điểm cốt lõi. Bằng cách loại bỏ sai sót do con người và đảm bảo độ lặp lại cao, robot hình trụ giúp duy trì độ đồng nhất và chất lượng sản phẩm vượt trội. Khả năng kiểm soát chính xác các quy trình gia công và lắp ráp đảm bảo rằng mỗi sản phẩm đáp ứng tiêu chuẩn nghiêm ngặt.
• Giảm chi phí vận hành là một lợi ích kinh tế rõ rệt. Việc tự động hóa các tác vụ lặp lại hoặc nguy hiểm giúp tiết kiệm đáng kể chi phí nhân công trực tiếp. Hơn nữa, độ chính xác của robot cũng giúp giảm lãng phí vật liệu do lỗi sản phẩm, từ đó tối ưu hóa chi phí sản xuất tổng thể.
• Nâng cao an toàn lao động là một đóng góp quan trọng cho môi trường làm việc. Robot hình trụ có thể thay thế con người trong các môi trường nguy hiểm, độc hại (ví dụ: nơi có nhiệt độ cao, hóa chất độc hại, máy móc sắc bén) hoặc các tác vụ lặp đi lặp lại có thể gây chấn thương. Điều này giúp bảo vệ sức khỏe và an toàn cho công nhân.
• Lập trình và tích hợp tương đối dễ dàng là một lợi thế cho người dùng. Đối với các ứng dụng mà robot hình trụ phù hợp, việc lập trình và tích hợp chúng vào dây chuyền sản xuất tự động thường đơn giản và trực quan hơn so với việc thiết lập các robot khớp nối phức tạp, đặc biệt là khi chỉ cần các chuyển động thẳng hoặc xoay theo trục.

6. Xu hướng phát triển tương lai của Robot hình trụ

Tương lai của Robot hình trụ đang được định hình bởi những tiến bộ không ngừng trong lĩnh vực robot công nghiệp, hướng tới các hệ thống ngày càng thông minh, an toàn và đa năng hơn, phù hợp với tầm nhìn của Nhà máy thông minh trong Công nghiệp 4.0.

• Đầu tiên, tích hợp AI (Trí tuệ nhân tạo) và Học máy (Machine Learning) sẽ nâng cao đáng kể khả năng của robot hình trụ. AI sẽ cho phép robot tối ưu hóa quỹ đạo chuyển động phức tạp hơn, thích ứng một cách linh hoạt với các biến thể nhỏ của sản phẩm hoặc môi trường. Học máy (Machine Learning) sẽ giúp robot cải thiện độ chính xác thông qua việc tự học từ dữ liệu thực tế, nâng cao khả năng nhận diện đối tượng và thực hiện các tác vụ kiểm tra chất lượng một cách thông minh hơn.
• Thứ hai, phát triển Robot cộng tác (Cobots) hình trụ là một xu hướng đầy tiềm năng. Việc kết hợp ưu điểm về hiệu quả không gian hẹp và chuyển động thẳng của robot hình trụ với khả năng làm việc an toàn cùng con người của cobots sẽ mở ra nhiều ứng dụng mới. Các cobots hình trụ sẽ lý tưởng cho các tác vụ hỗ trợ lắp ráp thủ công, hoặc các công việc mà robot và con người cần chia sẻ không gian làm việc một cách an toàn và hiệu quả.
• Thứ ba, vật liệu nhẹ và thiết kế tối ưu sẽ tiếp tục được nghiên cứu. Việc sử dụng các vật liệu composite tiên tiến sẽ giúp giảm trọng lượng của các khâu, từ đó tăng tốc độ di chuyển và hiệu quả năng lượng của robot hình trụ. Đồng thời, các thiết kế module hóa sẽ cho phép dễ dàng cấu hình lại robot cho các ứng dụng khác nhau và đơn giản hóa quá trình bảo trì.
• Thứ tư, tăng cường khả năng cảm biến sẽ làm cho robot hình trụ trở nên nhạy bén và thông minh hơn. Việc tích hợp thêm các loại cảm biến lực (Force Sensors) sẽ cho phép robot thực hiện các tác vụ lắp ráp hoặc xử lý vật liệu đòi hỏi độ nhạy và kiểm soát lực chính xác. Đồng thời, việc kết hợp với hệ thống thị giác máy (Machine Vision Systems) sẽ giúp robot nhận diện đối tượng, kiểm tra chất lượng và định vị chính xác hơn trong không gian 3D.
• Cuối cùng, ứng dụng trong các môi trường chuyên biệt sẽ mở rộng thị trường cho robot hình trụ. Nhờ cấu trúc kín và khả năng chống chịu, chúng sẽ được ứng dụng nhiều hơn trong các môi trường sạch (Cleanroom) như sản xuất bán dẫn và y tế, hoặc các môi trường khắc nghiệt với nhiệt độ cao, hóa chất độc hại, hoặc bụi bẩn, nơi con người không thể làm việc an toàn.

7. Kết luận

Tóm lại, Robot hình trụ là một loại robot công nghiệp chuyên biệt, mang lại hiệu suất vượt trội cho các tác vụ đòi hỏi chuyển động tịnh tiến thẳng và xoay chính xác trong một vùng làm việc có hình dạng trụ. Dù không có sự linh hoạt tổng thể như robot khớp nối, Robot hình trụ vẫn giữ một vị trí quan trọng và hiệu quả trong tự động hóa sản xuất công nghiệp, đặc biệt là trong các ứng dụng gắp đặt, xếp chồng, gia công máy và lắp ráp trong không gian giới hạn.

Robot hình trụ không chỉ là một công cụ tự động hóa đơn thuần; nó là một giải pháp chiến lược giúp doanh nghiệp nâng cao năng suất, cải thiện chất lượng sản phẩm, giảm thiểu chi phí sản xuất, và tăng cường an toàn lao động. Vai trò của nó là không thể phủ nhận trong việc kiến tạo một Nhà máy thông minh cạnh tranh trong kỷ nguyên kỹ thuật số. Sự phát triển không ngừng của Robot hình trụ với sự tích hợp của AI, Học máy (Machine Learning), và khả năng cộng tác thông qua Robot cộng tác (Cobots) sẽ tiếp tục mở rộng phạm vi ứng dụng và nâng cao hiệu suất của chúng trong tương lai. Minh Triệu tự hào là đối tác tin cậy, cung cấp các giải pháp Robot hình trụ toàn diện, từ tư vấn ban đầu để lựa chọn robot phù hợp nhất với nhu cầu cụ thể của bạn, thiết kế tích hợp liền mạch vào dây chuyền sản xuất tự động hiện có, lập trình các ứng dụng chuyên biệt, đến triển khai và hỗ trợ kỹ thuật tận tâm. Hãy liên hệ với Minh Triệu ngay hôm nay để được tư vấn chuyên sâu và cùng chúng tôi khai thác tối đa tiềm năng của Robot hình trụ, tối ưu hóa quy trình và nâng cao hiệu quả sản xuất cho doanh nghiệp bạn!
