Robot Delta là gì? Cấu tạo, Nguyên lý và Ứng dụng vượt trội
Cập nhật lần cuối 22 Tháng 7, 2025 bởi nthung
Trong cuộc cách mạng công nghiệp 4.0, tự động hóa không còn là một lựa chọn mà đã trở thành yếu tố sống còn, quyết định năng lực cạnh tranh của mọi doanh nghiệp sản xuất.
Giữa vô vàn các giải pháp tự động hóa, robot delta nổi lên như một biểu tượng của tốc độ và sự chính xác, một “nhà vô địch” thực thụ trong các ứng dụng gắp và đặt (pick-and-place) khối lượng lớn.
Với thiết kế độc đáo thường được ví von như một “con nhện máy”, loại robot này sở hữu khả năng di chuyển linh hoạt với gia tốc đáng kinh ngạc, đáp ứng những yêu cầu khắt khe nhất của các dây chuyền sản xuất hiện đại, đặc biệt trong các ngành hàng đòi hỏi chu kỳ thời gian cực ngắn như thực phẩm, điện tử và dược phẩm.
Để cung cấp một cái nhìn toàn cảnh và sâu sắc nhất, bài viết này sẽ đưa bạn vào thế giới của delta robot qua một hành trình khám phá chi tiết.
Chúng ta sẽ bắt đầu bằng việc định nghĩa rõ ràng “robot delta là gì” và ngược dòng lịch sử tìm hiểu về sự ra đời của nó.
Tiếp theo, bài viết sẽ mổ xẻ chi tiết từng thành phần trong cấu tạo robot delta, làm sáng tỏ nguyên lý hoạt động thông minh đã tạo nên tốc độ huyền thoại của nó.
Từ đó, chúng ta sẽ phân tích một cách khách quan các ưu, nhược điểm, khám phá những ứng dụng robot delta tiêu biểu nhất trong thực tiễn, và cuối cùng là cung cấp những hướng dẫn hữu ích để lựa chọn được loại robot phù hợp cùng thông tin về các thương hiệu hàng đầu trên thị trường.
Quay lại: Phân Loại Robot Công Nghiệp
Robot Delta là gì?
Robot delta là một loại robot công nghiệp có cấu trúc động học song song, được thiết kế chuyên biệt cho các nhiệm vụ di chuyển vật thể nhỏ với tốc độ và độ chính xác rất cao trong một không gian làm việc xác định.
Tên gọi “robot song song” xuất phát từ chính cấu trúc cơ khí đặc trưng của nó: ba cánh tay robot (arm) được kết nối song song từ một đế cố định chung ở phía trên tới một mặt đế di động duy nhất ở phía dưới.
Cấu trúc này hoàn toàn khác biệt so với các robot nối tiếp (serial robot) như robot 6 trục, nơi các khớp và tay máy được nối tiếp với nhau thành một chuỗi.
Chính nhờ kiến trúc song song này, cánh tay robot delta có được độ cứng vững vượt trội và quán tính chuyển động cực thấp, cho phép nó đạt được gia tốc và vận tốc mà không một loại robot công nghiệp nào khác có thể sánh kịp.
Lịch sử ra đời của robot delta gắn liền với một nhu cầu rất thực tế và thú vị từ ngành công nghiệp thực phẩm.
Vào đầu những năm 1980, tại Viện Công nghệ Liên bang Thụy Sĩ ở Lausanne (EPFL), Giáo sư Reymond Clavel và nhóm của ông đã phát triển loại robot này với mục đích ban đầu là để gắp và đóng gói những viên sô-cô-la một cách nhanh chóng và nhẹ nhàng.
Nhiệm vụ đòi hỏi một cỗ máy có thể di chuyển thần tốc nhưng phải cực kỳ khéo léo để không làm hỏng sản phẩm.
Thiết kế robot song song ra đời như một lời giải hoàn hảo cho bài toán đó.
Kể từ đó, thiết kế này đã được cấp bằng sáng chế và thương mại hóa rộng rãi, trở thành một tiêu chuẩn vàng cho các ứng dụng gắp đặt tốc độ cao trên toàn thế giới.

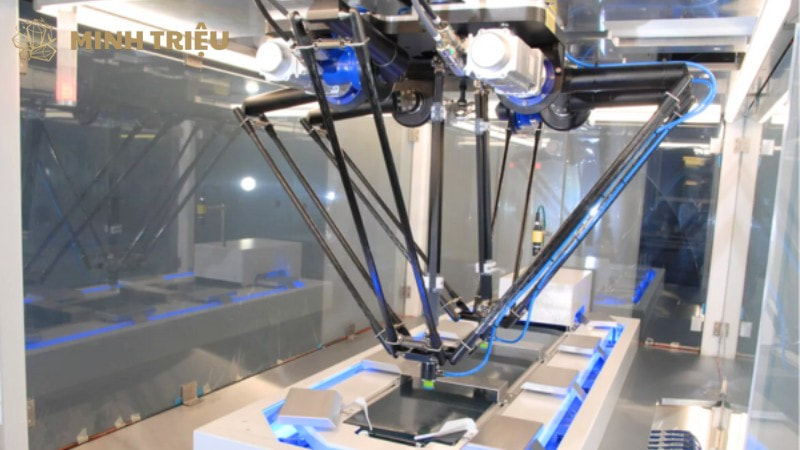

Cấu tạo chi tiết của Robot Delta
Để hiểu rõ tại sao robot delta lại có hiệu suất ấn tượng đến vậy, chúng ta cần phân tích kỹ lưỡng từng bộ phận cấu thành nên nó.
Cấu tạo robot delta tuy trông có vẻ phức tạp nhưng về cơ bản bao gồm bốn thành phần chính, mỗi thành phần đều được tối ưu hóa cho chức năng riêng biệt.
- Phần đế (Base Platform):
- Đây là bộ phận cố định, thường được làm từ kim loại đúc cứng cáp và được lắp đặt ở vị trí cao, phía trên khu vực làm việc.
- Phần đế đóng vai trò là khung xương chính, là nơi chứa đựng bộ phận quan trọng nhất: ba động cơ servo hiệu suất cao.
- Việc đặt toàn bộ động cơ – bộ phận nặng nhất của robot – lên một đế cố định là chìa khóa để giảm thiểu quán tính của các bộ phận chuyển động, từ đó tối đa hóa tốc độ và gia tốc.
- Các tay đòn (Arms):
- Hệ thống tay đòn là phương tiện truyền chuyển động từ động cơ đến bộ phận gắp.
- Nó bao gồm hai phần:
- Tay đòn chính (Upper Arms): Gồm 3 tay đòn riêng biệt, mỗi tay được gắn trực tiếp vào trục quay của một động cơ servo.
- Cẳng tay song song (Parallelogram Forearms):
- Đây là bộ phận tinh vi nhất trong thiết kế.
- Mỗi tay đòn chính được kết nối với một cặp cẳng tay song song.
- Các cẳng tay này thường được chế tạo từ những vật liệu siêu nhẹ nhưng cực kỳ cứng như sợi carbon hoặc hợp kim nhôm.
- Cấu trúc hình bình hành này có một chức năng tối quan trọng: nó đảm bảo cho mặt đế của bộ gắp (end-effector) luôn luôn song song với mặt phẳng của đế robot, bất kể robot di chuyển đến vị trí nào.
- Bộ phận thao tác cuối (End-Effector / Moving Platform):
- Là một mặt đế nhỏ, nhẹ nằm ở trung tâm, nơi hội tụ của cả ba cặp cẳng tay.
- Đây chính là “bàn tay” của robot, nơi để gắn các công cụ làm việc tùy theo ứng dụng cụ thể.
- Hệ thống điều khiển:
- Đây là “bộ não” của robot, bao gồm một tủ điện chứa bộ điều khiển trung tâm, các bộ khuếch đại servo, và phần mềm chuyên dụng.
- Hệ thống này chịu trách nhiệm thực hiện các phép tính động học phức tạp trong thời gian thực.
Nguyên lý hoạt động độc đáo của Robot Delta
Nguyên lý hoạt động của robot delta là sự kết hợp tài tình giữa cơ khí chính xác và thuật toán điều khiển phức tạp.
Khi có lệnh di chuyển bộ phận thao tác cuối đến một tọa độ (X, Y, Z) cụ thể, hệ thống điều khiển sẽ thực hiện một loạt các phép tính động học ngược (inverse kinematics).
Sự phối hợp đồng bộ và cực kỳ nhanh chóng của ba động cơ này tạo ra chuyển động tịnh tiến linh hoạt theo 3 bậc tự do (lên/xuống, trái/phải, tới/lui) cho “bàn tay” của robot.
Bí quyết tạo nên tốc độ “kinh hoàng” của delta robot nằm ở hai yếu tố cốt lõi.
Thứ nhất, toàn bộ động cơ đều được đặt cố định trên đế, giúp giảm khối lượng và quán tính của các bộ phận chuyển động đến mức tối thiểu.
Thứ hai, cấu trúc song song với các tay đòn bằng vật liệu cứng tạo ra một hệ thống có độ cứng vững cao, đảm bảo độ chính xác và độ lặp lại vượt trội.
| Tiêu chí so sánh | Robot Delta (Song song) | Robot 6 Trục (Nối tiếp) |
|---|---|---|
| Cấu trúc | Các tay đòn nối song song từ đế chung đến bộ gắp. | Các khớp nối tiếp nhau thành một chuỗi. |
| Vị trí động cơ | Cố định trên đế, không di chuyển. | Mỗi khớp có một động cơ và phải “cõng” các động cơ phía sau nó. |
| Quán tính | Rất thấp. | Rất cao do khối lượng tích lũy của các khớp. |
| Tốc độ & Gia tốc | Cực kỳ cao, lý tưởng cho pick-and-place. | Thấp hơn, nhưng linh hoạt hơn trong chuyển động xoay. |
| Độ cứng vững | Rất cao. | Thấp hơn, dễ bị rung động ở tốc độ cao. |
| Ứng dụng chính | Robot gắp sản phẩm tốc độ cao. | Hàn, sơn, lắp ráp phức tạp, xử lý vật liệu. |
Ưu và Nhược điểm của Robot Delta
Mọi công nghệ đều có những điểm mạnh và giới hạn riêng, và robot delta cũng không ngoại lệ.
Việc hiểu rõ các ưu và nhược điểm này là cực kỳ quan trọng để xác định xem nó có phải là giải pháp phù hợp cho một ứng dụng cụ thể hay không.
| Ưu điểm (Advantages) | Nhược điểm (Disadvantages) |
|---|---|
| ✅ Tốc độ & Gia tốc vượt trội: Một số mẫu có thể thực hiện trên 300 chu kỳ gắp và đặt mỗi phút, một con số không tưởng đối với các loại robot khác. | ❌ Không gian làm việc hạn chế: Vùng làm việc thường có dạng một hình vòm hoặc bán cầu, bị giới hạn về cả tầm với ngang và độ sâu. |
| ✅ Độ chính xác và độ lặp lại cao: Cấu trúc song song cứng vững cho phép đặt vật thể với độ chính xác cao (thường dưới 0.1mm) một cách lặp đi lặp lại. | ❌ Tải trọng thấp: Thiết kế nhẹ nhàng đồng nghĩa với việc robot chỉ có thể xử lý các vật thể khối lượng nhỏ, thường từ vài gram đến khoảng 6-8kg. |
| ✅ Thiết kế cơ khí đơn giản, ít hao mòn: Chỉ có các khớp xoay đơn giản, ít bị hao mòn hơn so với các khớp phức tạp của robot 6 trục, giúp giảm chi phí bảo trì. | ❌ Khả năng xoay bị giới hạn: Thiết kế 3 trục nguyên bản không cho phép bộ phận thao tác cuối tự xoay.
Cần tích hợp thêm trục thứ 4 để có thể xoay sản phẩm. |
Ứng dụng “Vàng” của Robot Delta trong công nghiệp

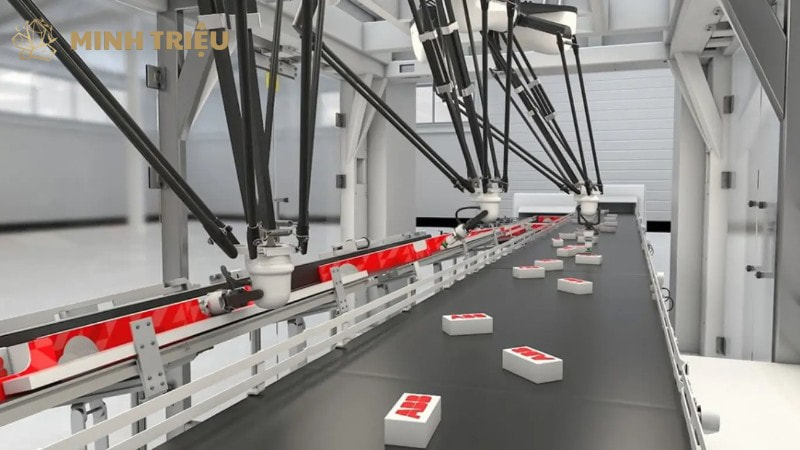

Nhờ những ưu điểm về tốc độ và độ chính xác, ứng dụng robot delta phổ biến nhất trong các dây chuyền gắp, đặt, phân loại và đóng gói sản phẩm hàng loạt.
Ngành Thực phẩm & Đồ uống
Đây là “sân nhà” của robot delta.
Khả năng hoạt động với tốc độ cao cùng các tùy chọn thiết kế hợp vệ sinh (vật liệu thép không gỉ, chuẩn kháng nước/bụi IP67/IP69K) khiến chúng trở thành lựa chọn lý tưởng.
Ngành Dược phẩm & Y tế
Môi trường sản xuất dược phẩm đòi hỏi sự chính xác, sạch sẽ và khả năng lặp lại tuyệt đối.
Robot delta đáp ứng hoàn hảo các yêu cầu này.
Ngành Điện tử
Đây là ứng dụng kinh điển của robot gắp sản phẩm.
Robot delta thực hiện thao tác gắp và đặt (pick-and-place) các linh kiện dán bề mặt (SMD) siêu nhỏ với tốc độ hàng chục ngàn linh kiện mỗi giờ.
Ngành Hàng tiêu dùng
Tương tự ngành thực phẩm, ngành hàng tiêu dùng cũng có nhu cầu đóng gói sản phẩm hàng loạt với tốc độ cao để tăng năng suất và tính nhất quán của dây chuyền.
Hướng dẫn lựa chọn Robot Delta phù hợp
Việc lựa chọn một robot delta phù hợp đòi hỏi phải xem xét cẩn thận các yêu cầu kỹ thuật của ứng dụng.
Dưới đây là danh sách các yếu tố quan trọng nhất bạn cần cân nhắc:
- Tải trọng (Payload):
- Yếu tố đầu tiên và quan trọng nhất.
- Hãy tính toán tổng khối lượng của sản phẩm và tay gắp.
- Tầm với (Reach) và Không gian làm việc: Xác định kích thước của khu vực mà robot cần hoạt động (đường kính và chiều cao).
- Tốc độ (Speed) và Chu kỳ (Cycle Time): Dây chuyền sản xuất cần xử lý bao nhiêu sản phẩm mỗi phút?
- Số trục (Number of Axes): Ứng dụng của bạn có cần xoay sản phẩm không? (3, 4, 5 hoặc 6 trục).
- Môi trường làm việc: Robot sẽ hoạt động ở đâu? Có cần tiêu chuẩn kháng nước, chống bụi (IP67, IP69K) hoặc tiêu chuẩn phòng sạch (cleanroom rating) không?
- Hệ thống Vision và Tích hợp: Ứng dụng có yêu cầu robot nhận dạng và gắp các sản phẩm được đặt ngẫu nhiên không?
Các thương hiệu Robot Delta hàng đầu
Thị trường robot delta rất sôi động với nhiều nhà sản xuất uy tín, mỗi hãng đều có những thế mạnh riêng.
- ABB: Là người tiên phong với dòng sản phẩm IRB 360 FlexPicker® nổi tiếng.
- FANUC: Cung cấp một loạt các mẫu robot delta thuộc dòng M-1, M-2 và M-3, dễ nhận biết với màu sơn vàng đặc trưng.
- Yaskawa Motoman: Nổi tiếng với dòng robot delta MPP-series, cung cấp các giải pháp tốc độ cao và hiệu quả về chi phí.
- Omron:
- Cung cấp các robot delta thuộc dòng Hornet và Quattro.
- Đặc biệt, Omron Quattro là robot delta 4 tay đòn duy nhất trên thị trường.
- Kawasaki: Dòng robot delta Y-series cung cấp hiệu suất cao cho các ứng dụng đóng gói và lắp ráp.
- Codian Robotics: Là một công ty chuyên biệt chỉ sản xuất robot delta, cung cấp dải sản phẩm rộng nhất trên thị trường.
Kết luận
Robot delta đã chứng tỏ mình không chỉ là một phát minh cơ khí thông minh mà còn là một công cụ không thể thiếu trong các ngành công nghiệp sản xuất hàng loạt hiện đại.
Với sự kết hợp hoàn hảo giữa cấu trúc song song độc đáo, vật liệu nhẹ và hệ thống điều khiển tiên tiến, cánh tay robot delta đã định nghĩa lại giới hạn về tốc độ và độ chính xác trong các ứng dụng gắp và đặt.
Dù có những hạn chế về tải trọng và không gian làm việc, nhưng trong lĩnh vực chuyên biệt của mình, robot delta vẫn là lựa chọn tối ưu và hiệu quả nhất.
Khi công nghệ tiếp tục phát triển, chắc chắn rằng những “chú nhện máy” này sẽ còn trở nên nhanh hơn, thông minh hơn và linh hoạt hơn, tiếp tục là động lực chính cho sự phát triển của các nhà máy thông minh trong tương lai.
