Robot Cánh Tay (Articulated Robots): Giải Pháp Linh Hoạt Định Hình Sản Xuất Công Nghiệp

Robot cánh tay (articulated robots) đang chiếm ưu thế vượt trội trong ngành robot công nghiệp hiện đại, trở thành công cụ không thể thiếu trong nhiều quy trình sản xuất. Loại robot này không chỉ đơn thuần là những cỗ máy tự động mà còn là những hệ thống phức tạp, mô phỏng cánh tay người, mang lại khả năng linh hoạt và đa nhiệm vượt trội.

Bài viết này sẽ cung cấp cái nhìn toàn diện về robot cánh tay, từ cấu tạo cơ bản, nguyên lý hoạt động, các loại phổ biến dựa trên số bậc tự do, đến ứng dụng thực tiễn, ưu nhược điểm và các yếu tố cần cân nhắc khi lựa chọn. Việc hiểu rõ về loại robot then chốt này giúp các doanh nghiệp khai thác tối đa tiềm năng tự động hóa, tối ưu hóa quy trình sản xuất và nâng cao năng lực cạnh tranh.

1. Định Nghĩa và Cấu Tạo Cơ Bản của Robot Cánh Tay

Robot cánh tay là loại robot công nghiệp phổ biến nhất, nổi bật với cấu trúc cơ khí mô phỏng cánh tay con người, cho phép chuyển động đa trục và linh hoạt.

1.1. Khái Niệm Robot Cánh Tay

Robot cánh tay (articulated robots) là loại robot công nghiệp chiếm ưu thế lớn nhất trong các nhà máy hiện đại, đặc trưng bởi cấu trúc cơ khí mô phỏng khớp và liên kết của cánh tay con người. Chúng bao gồm một chuỗi các khớp quay (rotary joints) được nối với nhau bằng các liên kết (links) cứng, cho phép robot thực hiện các chuyển động đa trục trong không gian. Thiết kế này mang lại cho robot cánh tay khả năng linh hoạt cao và phạm vi làm việc rộng, thích ứng với nhiều loại nhiệm vụ sản xuất phức tạp.

1.2. Các Thành Phần Cấu Tạo Chính

Một robot cánh tay bao gồm nhiều thành phần phối hợp chặt chẽ để thực hiện chức năng.

• Cánh tay cơ khí (Manipulator/Arm): Đây là phần chính của robot, bao gồm một chuỗi các khớp và liên kết di chuyển được, tạo nên “cánh tay” của robot.
• Hệ thống điều khiển (Controller): Là “bộ não” của robot, chịu trách nhiệm xử lý các lệnh lập trình, tính toán vị trí, tốc độ, và quỹ đạo di chuyển của từng khớp.
• Bộ truyền động (Actuators): Tại mỗi khớp của robot là một động cơ (phổ biến nhất là servo motors hoặc stepper motors) và hệ thống truyền lực (như bánh răng, dây đai, hoặc hộp số). Các bộ truyền động này cung cấp năng lượng và điều khiển chuyển động chính xác của từng khớp.
• Bộ phận cuối tay (End-effector): Là công cụ được gắn vào cuối cánh tay robot, được tùy chỉnh theo ứng dụng cụ thể. Các ví dụ bao gồm kẹp (grippers) để gắp đặt vật phẩm, mỏ hàn (welding torch), súng phun sơn (paint gun), hoặc các công cụ gia công khác.
• Cảm biến (Sensors): Robot cánh tay được trang bị nhiều loại cảm biến để hỗ trợ hoạt động. Các cảm biến vị trí và tốc độ tích hợp trong các khớp giúp robot biết được trạng thái hiện tại của mình. Ngoài ra, cảm biến lực, cảm biến thị giác (vision sensors) cũng có thể được thêm vào để giúp robot tương tác thông minh hơn với môi trường và vật phẩm.
• Đế (Base): Đây là phần cố định robot vào mặt sàn hoặc bệ đỡ, đảm bảo sự ổn định trong quá trình hoạt động.

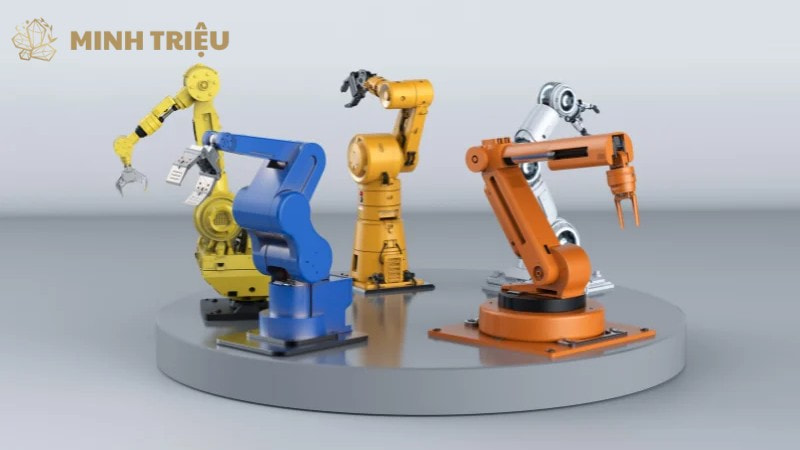

2. Phân Loại Robot Cánh Tay (Articulated Robots)

Robot cánh tay được phân loại chủ yếu dựa trên số bậc tự do (Degrees of Freedom – DoF), yếu tố quyết định khả năng vận động và sự linh hoạt của chúng trong không gian làm việc.

2.1. Robot Cánh Tay 4 Trục (4-Axis Articulated Robots)

Robot cánh tay 4 trục thường có cấu trúc đơn giản hơn, tối ưu cho các tác vụ di chuyển trong mặt phẳng. Cấu trúc của chúng thường bao gồm ba khớp quay ở phần thân và vai, cùng với một khớp quay duy nhất ở cổ tay. Điều này cho phép robot di chuyển và định hướng công cụ trong một mặt phẳng với sự linh hoạt hạn chế.

Các ứng dụng tiêu biểu của loại robot này là gắp đặt (pick and place) các vật phẩm từ vị trí này sang vị trí khác, đóng gói sản phẩm, và sắp xếp pallet hàng hóa, nơi yêu cầu tốc độ và khả năng lặp lại cao nhưng ít đòi hỏi sự phức tạp về định hướng.

2.2. Robot Cánh Tay 5 Trục (5-Axis Articulated Robots)

Robot cánh tay 5 trục nâng cao khả năng linh hoạt bằng cách thêm một khớp quay ở cổ tay, giúp robot thực hiện các tác vụ phức tạp hơn. Với cấu trúc này, robot có thể tiếp cận vật thể từ nhiều góc độ khác nhau và thao tác trong không gian 3D tốt hơn so với loại 4 trục.

Các ứng dụng tiêu biểu bao gồm hàn hồ quang (arc welding), nơi robot cần điều chỉnh góc hàn chính xác; sơn (painting) các bề mặt có hình dạng phức tạp; và các tác vụ gia công nhẹ như chà nhám hoặc đánh bóng.

2.3. Robot Cánh Tay 6 Trục (6-Axis Articulated Robots)

Robot cánh tay 6 trục là loại phổ biến nhất và linh hoạt nhất, có khả năng mô phỏng gần nhất chuyển động của cánh tay người trong không gian 3D. Cấu trúc của chúng bao gồm ba khớp ở phần thân và vai, kết hợp với ba khớp ở cổ tay (thường là khớp lăn – roll, khớp nghiêng – pitch, và khớp xoay – yaw).

Số lượng khớp này cho phép robot định hướng công cụ theo bất kỳ góc nào trong không gian, làm cho chúng trở nên vô cùng linh hoạt. Các ứng dụng tiêu biểu của robot 6 trục bao gồm lắp ráp phức tạp các chi tiết nhỏ, gia công chính xác như cắt, mài, hoặc khoan, hàn 3D trên các bề mặt phức tạp, và xử lý các vật liệu có hình dạng không đồng nhất.

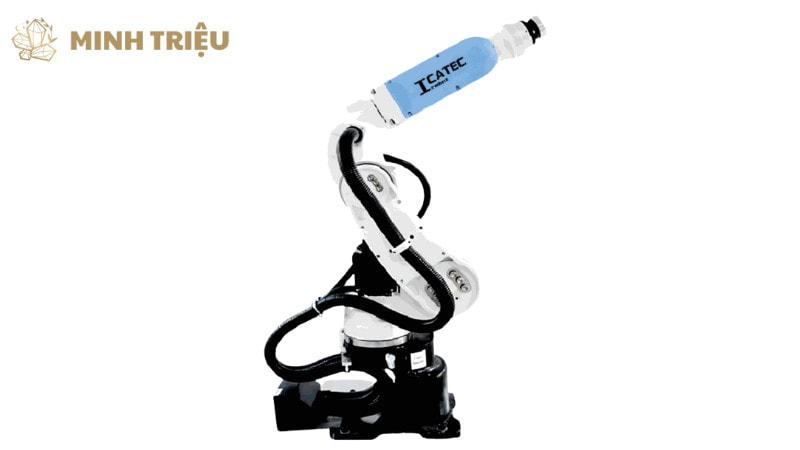

2.4. Robot Cánh Tay 7 Trục (7-Axis Articulated Robots) và hơn nữa

Robot cánh tay 7 trục hoặc nhiều hơn là một bước tiến xa hơn, được thiết kế với khớp dư thừa để tăng cường khả năng linh hoạt và tránh chướng ngại vật. Việc có thêm một hoặc nhiều khớp (redundant joint) mang lại cho robot khả năng di chuyển linh hoạt hơn trong không gian chật hẹp, tránh các vật cản mà không cần thay đổi vị trí của bộ phận cuối tay.

Loại robot này thường được ứng dụng trong các lĩnh vực đặc thù như phẫu thuật robot, nơi cần độ chính xác cao và khả năng điều hướng trong không gian giới hạn, hoặc trong các ứng dụng robot cộng tác (cobot) tiên tiến, nơi robot làm việc gần gũi với con người và cần khả năng thích nghi cao với môi trường động.

3. Nguyên Lý Hoạt Động và Lập Trình của Robot Cánh Tay

Cơ chế vận hành của robot cánh tay dựa trên sự điều khiển chính xác của từng khớp, được điều khiển thông qua các phương pháp lập trình đa dạng.

3.1. Nguyên Lý Điều Khiển Khớp

Mỗi khớp của robot cánh tay hoạt động như một thành phần độc lập, được điều khiển bởi một động cơ servo hoặc stepper motor riêng biệt. Hệ thống điều khiển là bộ não trung tâm, liên tục tính toán các góc quay cần thiết cho mỗi khớp để đảm bảo bộ phận cuối tay đạt được vị trí và hướng mong muốn trong không gian 3D.

Để thực hiện điều này, robot sử dụng các thuật toán động học thuận (forward kinematics), giúp xác định vị trí của bộ phận cuối tay khi biết góc của các khớp, và động học ngược (inverse kinematics), giúp tính toán góc của từng khớp để đạt được một vị trí và hướng cụ thể của bộ phận cuối tay. Sự kết hợp của các thuật toán này cho phép robot thực hiện các chuyển động phức tạp và chính xác.

3.2. Các Phương Pháp Lập Trình

Có nhiều phương pháp để lập trình robot cánh tay, tùy thuộc vào độ phức tạp của nhiệm vụ và môi trường sản xuất.

• Lập trình dạy lại (Teach Pendant Programming): Đây là phương pháp phổ biến nhất, sử dụng một thiết bị cầm tay gọi là “teach pendant“. Người vận hành sẽ điều khiển robot di chuyển đến các điểm mong muốn và ghi nhớ các tọa độ này vào bộ nhớ của robot. Phương pháp này trực quan và dễ sử dụng cho các tác vụ lặp lại đơn giản.
• Lập trình offline (Offline Programming – OLP): Phương pháp này sử dụng phần mềm mô phỏng 3D trên máy tính để lập trình robot mà không cần robot thực tế. Kỹ sư có thể tạo ra các chương trình phức tạp, kiểm tra và tối ưu hóa quỹ đạo chuyển động trong môi trường ảo, giúp tiết kiệm thời gian đáng kể và giảm thiểu gián đoạn sản xuất trên dây chuyền thực tế.
• Lập trình thông minh (AI-driven Programming): Đây là xu hướng mới, nơi robot sử dụng Trí tuệ Nhân tạo (AI) và Học máy (Machine Learning) để tự học và tối ưu hóa đường đi dựa trên dữ liệu thu thập được từ cảm biến. Phương pháp này cho phép robot thích nghi với các biến đổi trong môi trường, giảm thiểu nhu cầu lập trình thủ công cho các tác vụ phức tạp hoặc không chắc chắn.

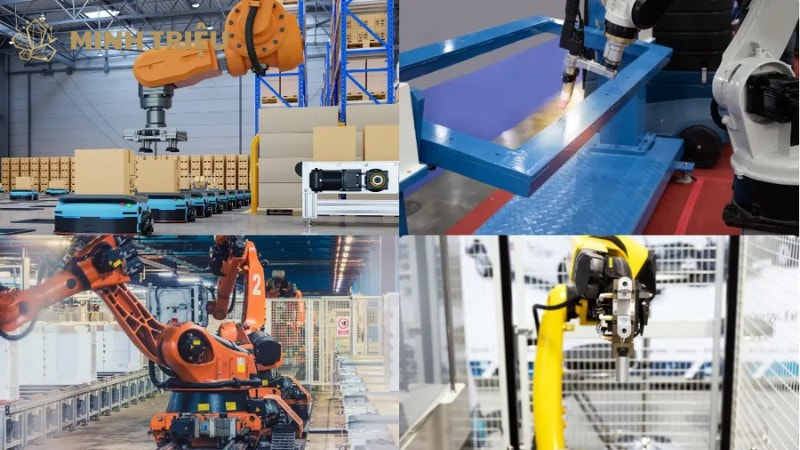

4. Ứng Dụng Phổ Biến của Robot Cánh Tay trong Công Nghiệp

Robot cánh tay được ứng dụng rộng rãi trong hầu hết các ngành sản xuất, nhờ khả năng linh hoạt và đa nhiệm vượt trội.

4.1. Ngành Ô Tô và Gia Công Kim Loại

Ngành ô tô là một trong những lĩnh vực đi đầu trong việc ứng dụng robot cánh tay, nơi chúng thực hiện các tác vụ đòi hỏi độ chính xác cao và lặp lại.

• Hàn (welding): Robot cánh tay thực hiện hàn điểm và hàn hồ quang trên thân xe với tốc độ và độ chính xác vượt trội, đảm bảo chất lượng mối hàn đồng đều.
• Sơn (painting): Robot phun sơn tự động giúp sơn xe đồng đều, đạt chất lượng bề mặt cao và giảm lượng vật liệu lãng phí.
• Lắp ráp (assembly): Robot thực hiện lắp ráp động cơ, hộp số, và các linh kiện phức tạp khác với độ chính xác cao.
• Gia công (machining): Các tác vụ như cắt, mài, đánh bóng kim loại cũng được thực hiện bởi robot, đảm bảo độ chính xác và an toàn.

4.2. Ngành Điện Tử và Bán Dẫn

Trong ngành điện tử và bán dẫn, robot cánh tay đóng vai trò quan trọng trong việc xử lý các linh kiện nhỏ và nhạy cảm.

• Gắp đặt chính xác (precision pick and place): Robot thực hiện việc lắp ráp các linh kiện điện tử siêu nhỏ lên bảng mạch với độ chính xác micron.
• Kiểm tra chất lượng bảng mạch, chip, và các linh kiện bán dẫn để phát hiện lỗi.
• Thử nghiệm sản phẩm điện tử tự động, đảm bảo mọi chức năng đều hoạt động đúng.

4.3. Ngành Thực Phẩm, Dược Phẩm và Hậu Cần

Robot cánh tay cũng đang được áp dụng rộng rãi trong các ngành đòi hỏi vệ sinh và độ an toàn cao.

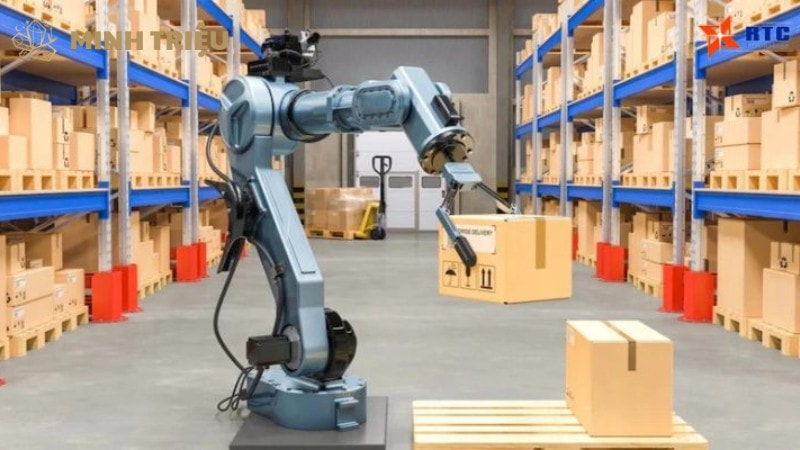

• Đóng gói và sắp xếp pallet (palettizing): Robot đóng gói thực phẩm, dược phẩm vào bao bì và xếp chúng lên pallet một cách nhanh chóng và hiệu quả.
• Xử lý vật liệu nhạy cảm: Trong môi trường vô trùng của ngành dược phẩm, robot đảm bảo không có sự nhiễm bẩn.
• Phân loại và vận chuyển hàng hóa trong kho tự động, tối ưu hóa quy trình hậu cần.

4.4. Các Ứng Dụng Khác

Ngoài các ngành công nghiệp chính, robot cánh tay còn được ứng dụng trong nhiều lĩnh vực khác.

• Giáo dục và nghiên cứu: Robot được sử dụng trong các phòng thí nghiệm để mô phỏng và nghiên cứu các ứng dụng tự động hóa.
• Phẫu thuật y tế: Robot phẫu thuật hỗ trợ các bác sĩ thực hiện các ca mổ phức tạp với độ chính xác và kiểm soát vượt trội, giảm thiểu rủi ro cho bệnh nhân.

5. Ưu Nhược Điểm và Yếu Tố Lựa Chọn Robot Cánh Tay

Robot cánh tay mang lại nhiều ưu điểm vượt trội nhưng cũng tồn tại những nhược điểm nhất định, đòi hỏi doanh nghiệp phải cân nhắc kỹ lưỡng trước khi đầu tư.

5.1. Ưu Điểm Nổi Bật

Robot cánh tay được ưa chuộng nhờ vào nhiều lợi ích cốt lõi mà chúng mang lại cho sản xuất công nghiệp:

• Tính linh hoạt cao: Robot có thể thực hiện đa dạng các nhiệm vụ chỉ bằng cách thay đổi lập trình và bộ phận cuối tay.
• Phạm vi làm việc rộng: Cấu trúc khớp nối cho phép robot vươn tới và thao tác trong một không gian làm việc lớn.
• Độ chính xác lặp lại (repeatability) cao: Robot có thể thực hiện cùng một chuyển động hàng ngàn lần với sai số rất nhỏ, đảm bảo chất lượng sản phẩm đồng đều.
• Khả năng xử lý tải trọng lớn: Nhiều dòng robot cánh tay được thiết kế để nâng và di chuyển các vật liệu nặng.
• Tương thích với nhiều loại công cụ cuối tay: Dễ dàng thay đổi kẹp, súng hàn, dụng cụ gia công, v.v., để phù hợp với các tác vụ khác nhau.

5.2. Nhược Điểm và Hạn Chế

Tuy nhiên, robot cánh tay cũng có những hạn chế cần được xem xét:

• Chi phí đầu tư ban đầu cao: Đặc biệt đối với các robot có nhiều trục và tải trọng lớn, chi phí đầu tư ban đầu có thể là một rào cản.
• Yêu cầu không gian lắp đặt lớn: Các robot có phạm vi làm việc rộng thường cần một không gian lớn để hoạt động an toàn, đặc biệt là các loại 6 trục trở lên.
• Phức tạp trong lập trình: Mặc dù có các phương pháp lập trình trực quan, nhưng để tối ưu hóa các tác vụ phức tạp, việc lập trình vẫn đòi hỏi kiến thức chuyên sâu.
• Yêu cầu hàng rào an toàn: Hầu hết các robot cánh tay truyền thống cần được đặt trong khu vực có hàng rào bảo vệ để đảm bảo an toàn cho con người, điều này có thể làm giảm tính linh hoạt của quy trình sản xuất.

5.3. Yếu Tố Cần Cân Nhắc Khi Lựa Chọn

Để lựa chọn robot cánh tay tối ưu cho nhu cầu của mình, doanh nghiệp cần cân nhắc các yếu tố sau:

• Số bậc tự do (DoF): Quyết định độ phức tạp của nhiệm vụ robot có thể thực hiện.
• Tải trọng (Payload): Khả năng nâng đỡ trọng lượng của vật phẩm và bộ phận cuối tay.
• Phạm vi làm việc (Reach): Khoảng không gian tối đa mà robot có thể vươn tới.
• Độ chính xác và độ lặp lại: Mức độ chính xác cần thiết cho ứng dụng cụ thể.
• Tốc độ: Tốc độ chu kỳ sản xuất yêu cầu để đạt được năng suất mong muốn.
• Môi trường làm việc: Cân nhắc các yếu tố như nhiệt độ, độ ẩm, bụi bẩn, hóa chất để chọn robot có khả năng chống chịu phù hợp.
• Chi phí đầu tư và ROI (Return on Investment): Đánh giá khả năng thu hồi vốn và lợi ích kinh tế.
• Khả năng tích hợp: Xem xét mức độ dễ dàng khi tích hợp robot vào hệ thống sản xuất hiện có.

6. Kết Luận

Tóm lại, robot cánh tay (articulated robots) là trụ cột không thể thiếu của ngành robot công nghiệp, mang lại sự linh hoạt và hiệu quả không thể thay thế cho các quy trình sản xuất hiện đại. Với khả năng mô phỏng chuyển động của cánh tay người, chúng đã và đang cách mạng hóa nhiều lĩnh vực từ ô tô, điện tử đến thực phẩm và dược phẩm. Sự hiểu biết sâu sắc về cấu tạo, khả năng, và ứng dụng của chúng là chìa khóa để các doanh nghiệp khai thác tối đa tiềm năng của tự động hóa.

Mặc dù có những thách thức nhất định về chi phí và yêu cầu kỹ thuật, nhưng những lợi ích về năng suất, chất lượng và an toàn mà robot cánh tay mang lại là vô cùng lớn. Để đảm bảo đầu tư hiệu quả, các doanh nghiệp cần đánh giá kỹ lưỡng nhu cầu cụ thể của mình. Hãy liên hệ với các chuyên gia trong lĩnh vực robot để được tư vấn và lựa chọn, triển khai giải pháp robot cánh tay phù hợp nhất, từ đó thúc đẩy quá trình chuyển đổi sang sản xuất thông minh và tăng cường lợi thế cạnh tranh trên thị trường.
