Lập trình Ngoại tuyến (Offline Programming) – Giải pháp tối ưu hóa hiệu suất Robot công nghiệp

Lập trình ngoại tuyến (Offline Programming – OLP) là một kỹ thuật tiên tiến, đang cách mạng hóa cách các doanh nghiệp triển khai và vận hành robot công nghiệp, đặc biệt trong bối cảnh sản xuất công nghiệp hiện đại đòi hỏi hiệu suất và tính linh hoạt cao. Khác với phương pháp lập trình bằng tay (teach pendant programming) truyền thống, OLP cho phép kỹ sư tạo và tinh chỉnh chương trình robot trên một phần mềm mô phỏng 3D mà không cần trực tiếp làm gián đoạn hoạt động của robot vật lý trên dây chuyền sản xuất. Bài viết này sẽ đi sâu vào nguyên lý hoạt động của OLP, các công cụ phần mềm phổ biến, quy trình triển khai chi tiết, cũng như phân tích các ưu nhược điểm của phương pháp này.

1. Giới thiệu về lập trình ngoại tuyến và bối cảnh tự động hóa

Robot công nghiệp là các thiết bị cơ khí đa chức năng có thể lập trình được, được thiết kế để tự động thực hiện các tác vụ sản xuất. Chúng đóng vai trò ngày càng quan trọng trong sản xuất hiện đại, mang lại các lợi ích vượt trội như tăng năng suất nhờ khả năng hoạt động liên tục và tốc độ cao, cải thiện chất lượng sản phẩm thông qua độ chính xác và tính nhất quán, nâng cao an toàn lao động bằng cách thay thế con người trong môi trường nguy hiểm, và giảm chi phí vận hành về lâu dài.

Lập trình ngoại tuyến (Offline Programming – OLP) là một phương pháp lập trình robot tiên tiến, trong đó chương trình điều khiển robot được tạo ra trên một phần mềm mô phỏng 3D trên máy tính cá nhân hoặc máy trạm, mà không cần trực tiếp tương tác với robot vật lý đang hoạt động.

Sự khác biệt cơ bản so với lập trình bằng tay (teach pendant programming) là ở chỗ OLP không yêu cầu robot ngừng hoạt động trong quá trình lập trình. OLP ra đời nhằm khắc phục nhược điểm gây downtime sản xuất của phương pháp lập trình bằng tay, cho phép chuẩn bị và tối ưu hóa chương trình trước khi tải xuống robot thực tế.

Tầm quan trọng của OLP trong kỷ nguyên Công nghiệp 4.0 là rất lớn, đặc biệt trong bối cảnh sản xuất linh hoạt và đa dạng sản phẩm đang trở thành xu thế. OLP giúp giảm thiểu downtime sản xuất một cách đáng kể, vì việc lập trình diễn ra song song với hoạt động của nhà máy.

Điều này cũng tăng tốc độ triển khai các ứng dụng robot mới, cho phép các doanh nghiệp nhanh chóng thích nghi với thay đổi về sản phẩm hoặc quy trình. Khả năng mô phỏng và tối ưu hóa trước khi thực thi làm cho OLP trở thành công cụ không thể thiếu để đạt được hiệu quả cao trong các môi trường sản xuất phức tạp.

2. Nguyên lý hoạt động và các công cụ của Lập trình Ngoại tuyến (OLP)

Nguyên lý hoạt động cơ bản của OLP là gì?

Nguyên lý hoạt động cơ bản của OLP dựa trên việc tạo ra một môi trường ảo chính xác, nơi kỹ sư có thể lập trình robot mà không cần tương tác với thiết bị vật lý.

Quá trình này bắt đầu bằng việc tạo ra mô hình 3D chính xác của robot, các công cụ gắn trên robot (end-effector), chi tiết gia công, đồ gá và toàn bộ môi trường làm việc xung quanh.

Phần mềm OLP sau đó cho phép mô phỏng chuyển động của robot trong không gian ảo này, giúp kỹ sư dễ dàng phát hiện các va chạm tiềm ẩn, lỗi quỹ đạo hoặc giới hạn trục.

Cuối cùng, sau khi chương trình được tối ưu trong môi trường mô phỏng, phần mềm sẽ xuất (export) chương trình dưới dạng mã ngôn ngữ lập trình cụ thể của loại robot đang sử dụng, sẵn sàng để tải xuống bộ điều khiển robot vật lý.

Các công cụ phần mềm OLP phổ biến bao gồm những gì và được phân loại như thế nào?

Các công cụ phần mềm OLP phổ biến bao gồm hai loại chính, được phân loại dựa trên nguồn gốc phát triển. Loại thứ nhất là phần mềm của nhà sản xuất robot, được thiết kế riêng cho các dòng robot của họ, ví dụ như RobotStudio của ABB, RoboGuide của Fanuc, hoặc KUKA.Sim của KUKA.

Những phần mềm này thường cung cấp khả năng tích hợp sâu với bộ điều khiển robot và ngôn ngữ lập trình của nhà sản xuất. Loại thứ hai là phần mềm độc lập (vendor-independent), có khả năng hỗ trợ lập trình cho nhiều loại robot từ các nhà sản xuất khác nhau, ví dụ như Delmia (của Dassault Systèmes), Process Simulate (của Siemens Digital Industries Software), hoặc Octopuz. Các phần mềm này thường mạnh mẽ hơn trong việc mô phỏng môi trường phức tạp và tích hợp CAD/CAM.

Yêu cầu về phần cứng và kỹ năng cho OLP là gì để đảm bảo hiệu suất lập trình và mô phỏng?

OLP là một kỹ thuật đòi hỏi các yêu cầu cụ thể về cả phần cứng và kỹ năng để đảm bảo hiệu suất lập trình và mô phỏng chính xác. Về phần cứng, cần một máy tính cấu hình mạnh với bộ xử lý nhanh, dung lượng RAM lớn và đặc biệt là một card đồ họa tốt để xử lý các mô hình 3D phức tạp và quá trình mô phỏng.

Về kỹ năng, người lập trình cần có kỹ năng chuyên sâu về CAD/CAM để nhập và chỉnh sửa các mô hình 3D, hiểu biết về mô phỏng 3D, và kiến thức vững chắc về động học robot để hiểu cách robot di chuyển và tương tác trong không gian. Sự kết hợp giữa phần cứng mạnh mẽ và kỹ năng chuyên môn là yếu tố then chốt cho việc triển khai OLP hiệu quả.

3. Quy trình Lập trình Ngoại tuyến (OLP) chi tiết

Chuẩn bị dữ liệu và mô hình 3D

Bước đầu tiên và quan trọng nhất trong quy trình OLP là chuẩn bị dữ liệu và mô hình 3D, bởi đây là nền tảng cho sự chính xác của môi trường mô phỏng. Hoạt động này bao gồm thu thập bản vẽ CAD chi tiết của tất cả các thành phần liên quan như robot, công cụ, đồ gá, chi tiết gia công và bất kỳ thiết bị ngoại vi nào khác trong khu vực làm việc.

Sau đó, các mô hình này được nhập (import) vào phần mềm OLP. Cuối cùng, kỹ sư phải thiết lập mối quan hệ không gian chính xác giữa các đối tượng này trong môi trường ảo, đảm bảo rằng vị trí và

Thiết lập môi trường làm việc ảo

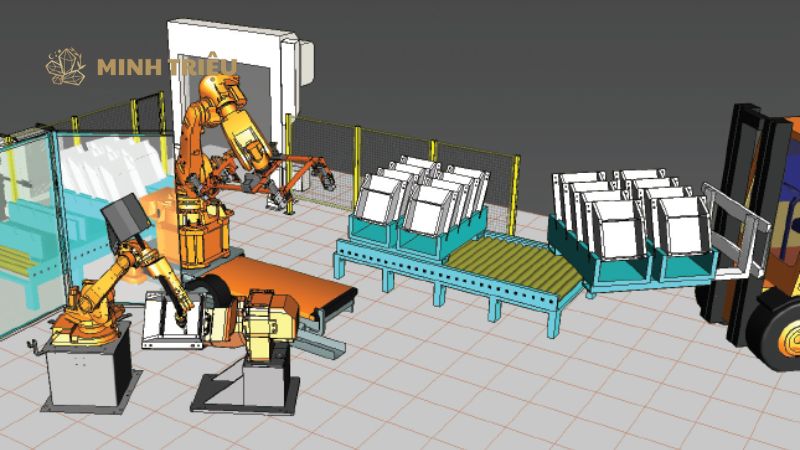

Để thiết lập một môi trường làm việc ảo chính xác và đầy đủ trong phần mềm OLP, kỹ sư cần thực hiện một số bước quan trọng. Đầu tiên, họ phải xây dựng bố cục nhà máy chi tiết, bao gồm vị trí chính xác của robot, bàn làm việc, các thiết bị ngoại vi và bất kỳ vật cản nào có thể ảnh hưởng đến chuyển động của robot.

Tiếp theo, cần định nghĩa các vùng an toàn và giới hạn chuyển động của robot để đảm bảo các kịch bản mô phỏng tuân thủ các quy tắc an toàn thực tế. Cuối cùng, phần mềm cho phép mô phỏng các cơ cấu chấp hành như kẹp, băng tải, hoặc các bộ phận khác mà robot sẽ tương tác, tạo ra một bản sao số (digital twin) gần đúng nhất với môi trường vật lý.

Tạo chương trình robot và quỹ đạo chuyển động

Để tạo chương trình và xác định quỹ đạo chuyển động của robot trong môi trường OLP một cách hiệu quả và chính xác, kỹ sư sử dụng các công cụ đồ họa trực quan trong phần mềm. Họ có thể “dạy” robot di chuyển bằng cách kéo thả, định vị các điểm không gian, tạo các đường thẳng, đường cong, hoặc vòng lặp.

Đối với các ứng dụng chuyên biệt như hàn hoặc sơn, phần mềm thường cung cấp các thuật toán tự động tạo quỹ đạo dựa trên mô hình CAD của chi tiết gia công. Bên cạnh đó, người lập trình có thể dễ dàng cấu hình các lệnh điều khiển I/O (ngõ vào/ra) và các logic điều kiện (ví dụ: IF/ELSE statements) để robot tương tác với các thiết bị ngoại vi và phản ứng với các tình huống khác nhau.

Mô phỏng và tối ưu hóa

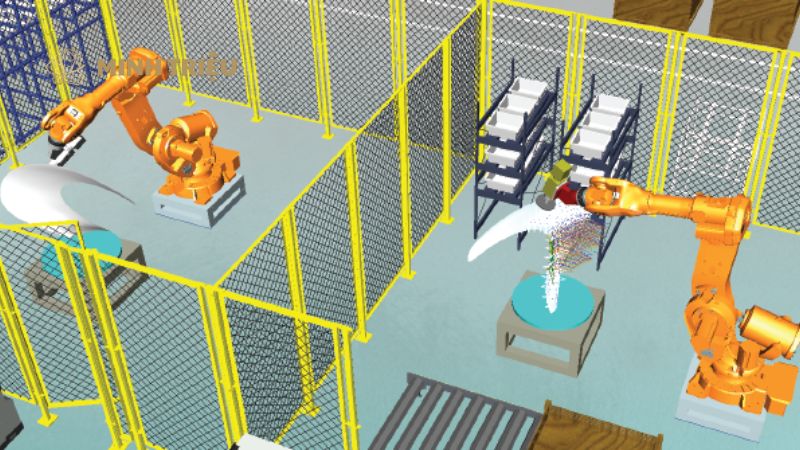

Bước mô phỏng và tối ưu hóa trong OLP là giai đoạn quan trọng để đảm bảo hiệu suất và loại bỏ các lỗi tiềm ẩn trước khi triển khai thực tế. Kỹ sư sẽ chạy mô phỏng chương trình robot trong môi trường ảo, quan sát chi tiết chuyển động và tương tác của robot.

Trong quá trình này, phần mềm giúp phát hiện và loại bỏ các va chạm giữa robot với môi trường hoặc giữa các bộ phận của robot, xác định lỗi logic trong chương trình, và nhận diện các trường hợp vượt giới hạn trục của robot.

Mục tiêu chính là tối ưu hóa thời gian chu kỳ (cycle time) bằng cách giảm thiểu các chuyển động không cần thiết, và phân tích khả năng đạt được (reachability) của robot cũng như độ chính xác của quỹ đạo để đảm bảo robot có thể thực hiện tác vụ một cách hiệu quả nhất.

Xuất chương trình và hiệu chỉnh tại chỗ

Sau khi chương trình đã được tối ưu trong môi trường OLP, bước tiếp theo là xuất chương trình dưới dạng mã ngôn ngữ lập trình đặc thù của robot (ví dụ: RAPID cho ABB, KRL cho KUKA, J-Robot cho Fanuc) và tải chương trình này vào bộ điều khiển robot vật lý.

Tuy nhiên, do sự khác biệt nhỏ giữa mô hình ảo và môi trường thực tế (ví dụ: sai số lắp đặt, độ chính xác của robot), việc hiệu chỉnh là cần thiết. Lúc này, kỹ sư sẽ sử dụng lập trình bằng tay (teach pendant programming) để thực hiện các hiệu chỉnh nhỏ (fine-tuning) cho các điểm và quỹ đạo, bù trừ các sai số.

Cuối cùng, quá trình kiểm tra thực tế và xác nhận hoạt động của robot là bắt buộc để đảm bảo hệ thống hoạt động hoàn hảo trong môi trường sản xuất.

4. Ưu và nhược điểm của Lập trình Ngoại tuyến (OLP)

Ưu điểm

OLP mang lại nhiều ưu điểm vượt trội, khiến nó trở thành giải pháp ưu việt cho sản xuất công nghiệp hiện đại. Lợi ích quan trọng nhất là giảm thiểu downtime sản xuất, vì việc lập trình có thể diễn ra đồng thời với hoạt động của nhà máy. Điều này cũng dẫn đến tăng tốc độ triển khai các ứng dụng robot, cho phép doanh nghiệp nhanh chóng đưa sản phẩm mới vào thị trường.

OLP cho phép kỹ sư tối ưu hóa hiệu suất bằng cách dễ dàng thử nghiệm nhiều kịch bản khác nhau và tinh chỉnh chương trình để đạt thời gian chu kỳ ngắn nhất. Khả năng an toàn hơn được nâng cao vì các va chạm và lỗi logic được phát hiện trong môi trường ảo trước khi ảnh hưởng đến robot vật lý.

Ngoài ra, OLP mang lại độ chính xác và khả năng lặp lại cao cho các tác vụ phức tạp, phù hợp cho sản xuất hàng loạt lớn và các dây chuyền sản xuất có đa dạng sản phẩm. Cuối cùng, việc này dẫn đến tiết kiệm chi phí vận hành về lâu dài.

Nhược điểm

Mặc dù có nhiều ưu điểm, OLP vẫn có những nhược điểm cần được xem xét và khắc phục để đảm bảo hiệu quả và tính khả thi trong triển khai.

Đầu tiên là chi phí đầu tư ban đầu cao, bao gồm chi phí cho phần mềm OLP chuyên dụng, máy tính cấu hình mạnh và chi phí đào tạo nhân sự.

Thứ hai, OLP yêu cầu cao về độ chính xác của mô hình 3D của môi trường và các thiết bị, cũng như quá trình hiệu chỉnh (calibration) giữa robot vật lý và mô hình ảo để đảm bảo sự khớp nối hoàn hảo.

Thứ ba, việc sử dụng OLP đòi hỏi kỹ năng chuyên môn cao về phần mềm OLP, CAD/CAM, và kiến thức sâu về động học robot. OLP không thể thay thế hoàn toàn lập trình bằng tay cho việc hiệu chỉnh cuối cùng tại hiện trường và trong các tình huống xử lý sự cố robot phức tạp.

Cuối cùng, cần đảm bảo dữ liệu mô phỏng được đồng bộ hóa với trạng thái thực tế của robot và môi trường để tránh sai lệch.

Bảng 1: So sánh Ưu và Nhược điểm của Lập trình Ngoại tuyến (OLP)

Ưu điểm của OLP	Nhược điểm của OLP
Giảm thiểu downtime sản xuất.	Chi phí đầu tư ban đầu cao.
Tăng tốc độ triển khai dự án robot.	Yêu cầu độ chính xác cao trong mô hình 3D.
Dễ dàng tối ưu hóa hiệu suất (cycle time).	Cần kỹ năng chuyên môn sâu.
Tăng cường an toàn bằng cách phát hiện va chạm ảo.	Không thay thế hoàn toàn được lập trình bằng tay.
Độ chính xác và khả năng lặp lại cao.	Yêu cầu đồng bộ hóa dữ liệu thực-ảo.
Phù hợp cho sản xuất hàng loạt lớn.
Tiết kiệm chi phí vận hành lâu dài.

5. Các ứng dụng tiêu biểu và xu hướng phát triển của OLP

Các ứng dụng tiêu biểu của OLP trong sản xuất công nghiệp là gì?

OLP được ứng dụng rộng rãi và phát huy tối đa hiệu quả trong nhiều lĩnh vực của sản xuất công nghiệp. Trong hàn tự động, OLP cho phép tạo ra các quỹ đạo hàn phức tạp, tối ưu hóa tốc độ và góc hàn để đảm bảo chất lượng mối hàn đồng đều.

Đối với sơn tự động, OLP giúp lập trình đường sơn mịn, đồng đều, tiết kiệm lượng sơn tiêu thụ và đảm bảo chất lượng bề mặt. Trong gia công cơ khí như phay, mài, và đánh bóng, OLP giúp tạo ra đường chạy dao phức tạp và chính xác cho các chi tiết có hình dạng phức tạp.

Đối với lắp ráp linh hoạt, OLP cho phép lập trình nhanh chóng các kịch bản cho các sản phẩm có nhiều biến thể. Cuối cùng, trong các ứng dụng palletizing/depalletizing, OLP giúp tối ưu hóa cách xếp dỡ hàng hóa trên pallet để tăng hiệu quả và tiết kiệm không gian.

Xu hướng phát triển của OLP trong tương lai là gì, hướng tới sự thông minh và tích hợp cao hơn?

Xu hướng phát triển của OLP trong tương lai hướng tới sự thông minh và tích hợp cao hơn trong kỷ nguyên tự động hóa. Một trong những xu hướng nổi bật là tích hợp sâu với AI và Machine Learning, cho phép hệ thống tự động tạo ra các quỹ đạo robot tối ưu hoặc tự động điều chỉnh chương trình dựa trên dữ liệu thu thập được, giảm thiểu sự can thiệp của con người.

Hơn nữa, OLP sẽ được hỗ trợ bởi Digital Twin (bản sao số), cho phép đồng bộ hóa dữ liệu mô phỏng với robot vật lý trong thời gian thực, tạo ra một vòng lặp phản hồi để liên tục tối ưu hóa. Các giao diện thân thiện hơn (User-Friendly Interface) sẽ được phát triển để đơn giản hóa việc sử dụng, giúp nhiều người tiếp cận OLP hơn.

Ngoài ra, sẽ có sự phát triển trong lập trình dựa trên dữ liệu cảm biến, cho phép robot “học hỏi” từ môi trường thực tế và tự động điều chỉnh quỹ đạo. Cuối cùng, cải tiến trong calibration (hiệu chỉnh) sẽ giúp giảm đáng kể thời gian và sai số khi chuyển từ môi trường ảo sang thực tế, nâng cao hiệu quả tổng thể của OLP.

6. Kết luận

Lập trình ngoại tuyến (OLP) mang lại vai trò và lợi ích vượt trội trong bối cảnh robot công nghiệp ngày càng phức tạp và đòi hỏi cao về hiệu suất, khẳng định vị thế là chìa khóa để khai thác tối đa tiềm năng của robot. OLP là giải pháp hiệu quả để giảm downtime sản xuất, tăng tốc độ triển khai các dự án robot và tối ưu hóa quy trình. Nó cho phép các nhà máy duy trì hoạt động liên tục trong khi các ứng dụng robot mới đang được phát triển và tinh chỉnh, đặc biệt phù hợp với các mô hình sản xuất hàng loạt và sản xuất linh hoạt.
