Robot Trong Kiểm tra và đo lường (inspection and measurement) Chính Xác và Tốc Độ

Trong sản xuất hiện đại, kiểm tra & đo lường chất lượng là bước then chốt quyết định uy tín và thành công của doanh nghiệp. Phương pháp thủ công truyền thống thường chậm, thiếu chính xác và không ổn định. Sự ra đời của robot công nghiệp đã tạo bước đột phá, mang lại độ chính xác cao, tốc độ nhanh và khả năng lặp lại ổn định. Bài viết sẽ trình bày vai trò của robot trong kiểm tra & đo lường, các công nghệ cảm biến, hệ thống tích hợp, ưu điểm nổi bật, ứng dụng thực tế, cùng những yếu tố cần cân nhắc khi lựa chọn, giúp nâng cao chất lượng và hiệu quả sản xuất.

1. Vai Trò Cách Mạng của Robot Trong Kiểm Tra & Đo Lường

Robot đã thay đổi cơ bản quy trình kiểm tra và đo lường bằng cách loại bỏ các hạn chế của phương pháp thủ công, mang lại độ chính xác, tốc độ và khả năng thu thập dữ liệu chưa từng có.

1.1. Vượt Xa Giới Hạn Của Con Người và Phương Pháp Thủ Công

Robot khắc phục hiệu quả những nhược điểm cố hữu của việc kiểm tra và đo lường thủ công, vốn phụ thuộc nhiều vào yếu tố con người.

• Robot giúp loại bỏ lỗi do con người (human error): Robot thực hiện các tác vụ kiểm tra với độ lặp lại và chính xác tuyệt đối, không bị ảnh hưởng bởi mệt mỏi, thiếu tập trung hay sự chủ quan cá nhân. Điều này đảm bảo mỗi sản phẩm được kiểm tra theo cùng một tiêu chuẩn nghiêm ngặt.
• Robot tăng tốc độ kiểm tra: Khả năng di chuyển nhanh chóng và chính xác của robot giúp giảm đáng kể thời gian chu kỳ kiểm tra, từ đó tăng thông lượng sản phẩm được kiểm soát chất lượng. Điều này đặc biệt quan trọng trong các dây chuyền sản xuất lớn, nơi tốc độ là yếu tố then chốt.
• Robot đảm bảo tính nhất quán và khách quan: Kết quả đo lường và đánh giá của robot luôn đồng nhất, không bị ảnh hưởng bởi tâm trạng, kinh nghiệm hay nhận định cá nhân của người thực hiện. Điều này tạo ra một quy trình kiểm soát chất lượng minh bạch và đáng tin cậy.
• Robot có thể đo lường các điểm khó tiếp cận: Với khả năng xoay, vươn và định vị chính xác, robot có thể tiếp cận và kiểm tra các vị trí, góc khuất hoặc cấu trúc phức tạp trên sản phẩm mà con người khó hoặc không thể thực hiện bằng tay.

1.2. Tích Hợp Dữ Liệu và Phân Tích Thông Minh

Vai trò của robot trong kiểm tra không chỉ dừng lại ở việc thực hiện tác vụ, mà còn mở rộng ra khả năng quản lý và phân tích dữ liệu chất lượng.

• Robot thu thập dữ liệu chính xác và liên tục: Mỗi lần đo lường hoặc kiểm tra, robot thu thập các điểm dữ liệu cụ thể, tạo ra một lượng lớn thông tin định lượng về chất lượng sản phẩm.
• Hệ thống robot cung cấp phản hồi tự động (feedback loop): Dữ liệu chất lượng thu thập được có thể được truyền trực tiếp đến hệ thống sản xuất hoặc máy móc gia công. Điều này cho phép điều chỉnh các thông số quy trình (ví dụ: nhiệt độ, áp suất, tốc độ cắt) ngay lập tức để khắc phục lỗi hoặc tối ưu hóa chất lượng sản phẩm đang được sản xuất, hạn chế phế phẩm.
• Khối lượng lớn dữ liệu này có thể được sử dụng cho phân tích dữ liệu lớn (Big Data Analysis): Thông tin này giúp phát hiện xu hướng lỗi, dự đoán các vấn đề tiềm ẩn trước khi chúng xảy ra, và cung cấp cái nhìn sâu sắc để tối ưu hóa toàn bộ quy trình sản xuất, thúc đẩy các quyết định dựa trên dữ liệu.

2. Các Công Nghệ Cảm Biến và Hệ Thống Tích Hợp Với Robot Kiểm tra & đo lường

Để thực hiện các tác vụ kiểm tra và đo lường, robot được tích hợp với nhiều công nghệ cảm biến tiên tiến, đóng vai trò như “mắt thần” và “bộ não” thu thập dữ liệu về chất lượng sản phẩm.

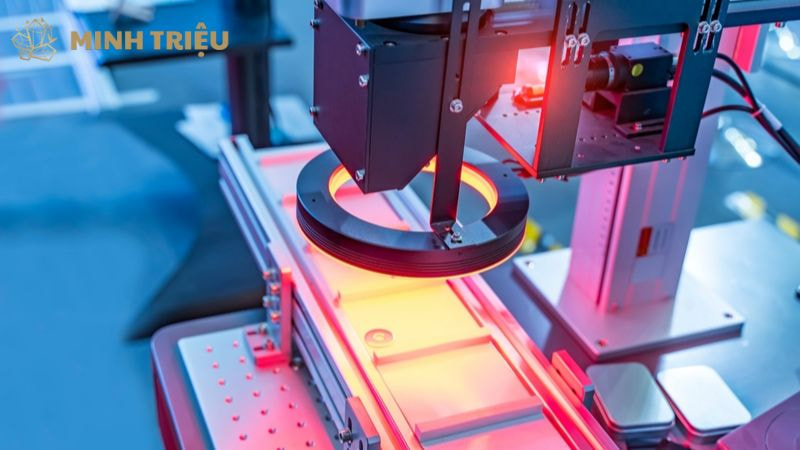

2.1. Hệ Thống Thị Giác Máy Tính (Machine Vision Systems)

Hệ thống thị giác máy tính là một trong những công nghệ cảm biến phổ biến nhất được tích hợp với robot để kiểm tra chất lượng.

• Robot được trang bị camera công nghiệp có độ phân giải cao và tốc độ chụp nhanh, cho phép chụp lại hình ảnh chi tiết của sản phẩm.
• Phần mềm xử lý ảnh sau đó phân tích các hình ảnh này để nhận diện khuyết tật bề mặt (như vết xước, vết lõm, bavia), sai lệch hình dạng, hoặc kiểm tra sự hiện diện và vị trí chính xác của các linh kiện lắp ráp.
• Ứng dụng của thị giác máy tính rất đa dạng: kiểm tra lắp ráp chính xác các bộ phận, nhận dạng ký tự quang học (OCR) và xác minh ký tự quang học (OCV) trên nhãn mác hoặc số series, kiểm tra vết nứt, kiểm tra bavia, hay kiểm tra màu sắc và độ bóng của sản phẩm.

2.2. Công Nghệ Đo Lường Bằng Laser và Ánh Sáng Cấu Trúc (Structured Light)

Để đo lường các đặc tính hình học phức tạp, robot thường sử dụng công nghệ quét 3D.

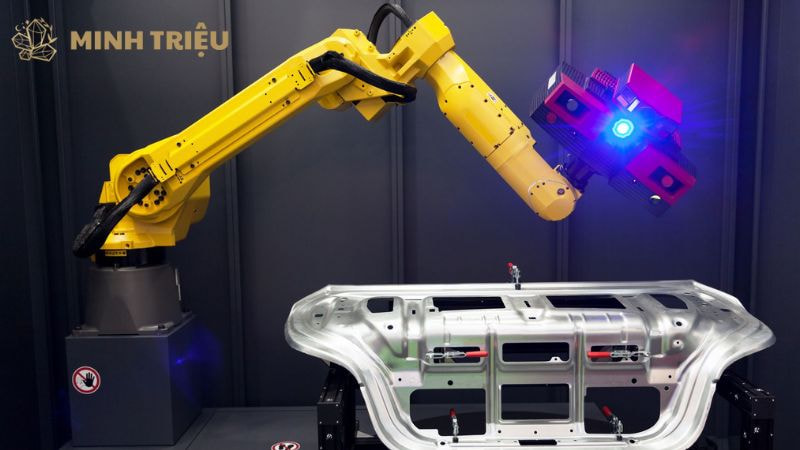

• Máy quét laser 2D/3D được gắn trên cánh tay robot: Robot di chuyển máy quét quanh đối tượng, phát ra tia laser và thu thập các điểm dữ liệu trên bề mặt sản phẩm. Các điểm này tạo thành một đám mây điểm (point cloud) chi tiết, từ đó phần mềm có thể dựng lại mô hình 3D và đo lường kích thước, hình dạng phức tạp.
• Công nghệ ánh sáng cấu trúc (Structured Light): Hệ thống này chiếu một mẫu ánh sáng đã biết (ví dụ: lưới hoặc dải sọc) lên bề mặt đối tượng. Sự biến dạng của mẫu ánh sáng khi chạm vào bề mặt được camera ghi lại và phân tích để tính toán biên dạng 3D của vật thể.
• Ứng dụng chính của các công nghệ này bao gồm: đo lường biên dạng, kiểm tra độ phẳng, độ cong, kiểm tra dung sai kích thước, và thậm chí là reverse engineering (tạo bản vẽ từ mẫu vật lý).

2.3. Cảm Biến Chạm (Contact Probes) và CMM Robot

Đối với các phép đo kích thước cực kỳ chính xác, robot có thể được tích hợp với các đầu dò tiếp xúc.

• Đầu dò cảm ứng (touch probe): Robot mang đầu dò này và chạm trực tiếp vào các điểm cụ thể trên bề mặt sản phẩm để xác định tọa độ chính xác của các điểm đó. Phương pháp này cung cấp độ chính xác micrometer.
• Máy đo tọa độ robot (Robotic CMM – Coordinate Measuring Machine): Đây là sự kết hợp giữa một robot công nghiệp có độ chính xác cao và một đầu dò cảm ứng. Hệ thống này cho phép robot di chuyển đầu dò một cách linh hoạt để đo lường các chi tiết phức tạp trong không gian 3D, đặc biệt hiệu quả cho các sản phẩm lớn hoặc cần đo nhiều điểm.
• Ứng dụng điển hình là đo kích thước chính xác, kiểm tra độ đồng tâm, độ vuông góc, và các đặc tính hình học khác đòi hỏi độ chính xác tuyệt đối.

2.4. Các Công Nghệ Cảm Biến Khác

Ngoài các công nghệ trên, robot còn có thể tích hợp nhiều loại cảm biến chuyên biệt khác cho các tác vụ kiểm tra không phá hủy.

• Cảm biến siêu âm (ultrasonic sensors): Sử dụng sóng siêu âm để phát hiện khuyết tật bên trong vật liệu, như lỗ rỗng hay vết nứt ngầm.
• Cảm biến dòng điện xoáy (eddy current sensors): Dùng để phát hiện các vết nứt bề mặt hoặc gần bề mặt trong vật liệu dẫn điện.
• X-ray và tia gamma: Được sử dụng để kiểm tra không phá hủy (NDT – Non-Destructive Testing) các khuyết tật bên trong vật liệu, kiểm tra mối hàn, hoặc xác định thành phần vật liệu mà không làm hỏng sản phẩm.
• Các cảm biến này giúp robot thực hiện các tác vụ kiểm tra chất lượng toàn diện, từ bề mặt đến cấu trúc bên trong.

3. Ứng Dụng Đa Dạng của Robot Trong Kiểm Tra & Đo Lường

Robot kiểm tra và đo lường được ứng dụng rộng rãi trong nhiều ngành công nghiệp chủ chốt, từ ô tô, điện tử đến y tế, nơi chúng đảm bảo chất lượng sản phẩm vượt trội.

3.1. Ngành Ô Tô và Hàng Không Vũ Trụ

Trong các ngành đòi hỏi độ chính xác cao và an toàn tuyệt đối như ô tô và hàng không vũ trụ, robot kiểm tra đóng vai trò không thể thiếu.

• Robot thực hiện kiểm tra chất lượng thân xe, khung gầm: Chúng đo lường các khe hở và độ đồng đều bề mặt giữa các tấm kim loại, kiểm tra vị trí chính xác của các lỗ khoan và điểm gắn kết.
• Robot thực hiện kiểm tra các mối hàn: Sử dụng thị giác máy tính hoặc cảm biến 3D để phát hiện lỗi hàn như rỗ khí, không đủ ngấu, đảm bảo độ bền và an toàn của kết cấu.
• Robot cũng kiểm tra các chi tiết phức tạp như cánh máy bay và linh kiện động cơ: Chúng đo lường biên dạng phức tạp, phát hiện các vết nứt nhỏ li ti không thể thấy bằng mắt thường, đảm bảo tiêu chuẩn an toàn hàng không nghiêm ngặt.

3.2. Ngành Điện Tử và Bán Dẫn

Ngành điện tử và bán dẫn với các linh kiện nhỏ và yêu cầu độ chính xác cao là môi trường lý tưởng cho robot kiểm tra.

• Robot thực hiện kiểm tra bảng mạch in (PCB): Phát hiện lỗi lắp ráp linh kiện (thiếu, sai vị trí, ngược chiều), hàn lỗi, hoặc các khuyết tật trên đường mạch.
• Robot kiểm tra chất lượng màn hình hiển thị: Phát hiện điểm chết, lỗi màu, vết xước hoặc bụi bẩn trên bề mặt màn hình.
• Robot đo lường linh kiện siêu nhỏ: Đảm bảo kích thước và hình dạng chính xác của các chip, vi mạch hoặc các thành phần siêu nhỏ khác.

3.3. Ngành Y Tế và Dược Phẩm

Trong ngành y tế và dược phẩm, nơi tiêu chuẩn vệ sinh và chất lượng là tối quan trọng, robot đảm bảo sự tuân thủ nghiêm ngặt.

• Robot thực hiện kiểm tra bao bì sản phẩm: Đảm bảo niêm phong không bị hở, nhãn mác được dán đúng vị trí và thông tin đầy đủ theo quy định.
• Robot kiểm tra dụng cụ y tế: Đo lường độ chính xác của kích thước, độ sắc bén của dao mổ, hoặc độ nhẵn của bề mặt các thiết bị cấy ghép.
• Robot kiểm tra chất lượng viên thuốc, vỉ thuốc: Đảm bảo hình dạng, màu sắc, kích thước viên thuốc đồng đều, phát hiện viên vỡ hoặc vỉ đóng gói lỗi.

3.4. Ngành Kim Loại và Gia Công Chính Xác

Trong lĩnh vực kim loại và gia công chính xác, robot kiểm tra giúp đảm bảo chất lượng sản phẩm sau quá trình chế tạo.

• Robot đo lường chi tiết gia công: Kiểm tra dung sai kích thước, độ nhám bề mặt, độ chính xác hình học của các bộ phận cơ khí sau khi phay, tiện, mài.
• Robot phát hiện lỗi vật liệu: Sử dụng các cảm biến chuyên biệt để tìm kiếm vết nứt, rỗ khí hoặc các khuyết tật cấu trúc khác trên vật liệu kim loại.

4. Ưu Nhược Điểm và Yếu Tố Cần Cân Nhắc Khi Triển Khai Robot Kiểm Tra

Việc triển khai robot trong kiểm tra và đo lường mang lại nhiều ưu điểm vượt trội, nhưng cũng đi kèm với một số nhược điểm và yêu cầu cân nhắc kỹ lưỡng để đảm bảo hiệu quả đầu tư.

4.1. Ưu Điểm Nổi Bật

Các hệ thống kiểm tra và đo lường bằng robot mang lại những lợi ích cốt lõi cho ngành sản xuất:

• Độ chính xác và độ lặp lại vượt trội: Robot có thể thực hiện các phép đo và kiểm tra với sai số cực nhỏ, thường dưới 0.05mm, và lặp lại kết quả này một cách nhất quán hàng nghìn lần, vượt xa khả năng của con người, đặc biệt trong các tác vụ lặp lại.
• Tốc độ kiểm tra nhanh chóng: Khả năng di chuyển và xử lý dữ liệu của robot giúp rút ngắn đáng kể thời gian chu kỳ kiểm tra, từ đó tăng sản lượng sản phẩm được kiểm tra mà không ảnh hưởng đến chất lượng.
• Hoạt động liên tục 24/7: Robot không mệt mỏi, không cần nghỉ ca hay nghỉ giải lao, đảm bảo quy trình kiểm tra diễn ra không ngừng nghỉ, tối đa hóa thời gian hoạt động của dây chuyền sản xuất.
• Thu thập dữ liệu toàn diện: Hệ thống robot thu thập một lượng lớn dữ liệu định lượng chi tiết về mỗi sản phẩm, cung cấp thông tin quý giá cho việc phân tích, cải tiến quy trình và truy xuất nguồn gốc sản phẩm.
• Giảm chi phí lao động và chi phí phế phẩm: Tự động hóa các tác vụ kiểm tra giúp giảm số lượng nhân công cần thiết cho công đoạn này, đồng thời việc phát hiện lỗi sớm và chính xác giúp giảm đáng kể tỷ lệ sản phẩm lỗi (phế phẩm), tiết kiệm chi phí nguyên vật liệu và gia công lại.
• Cải thiện an toàn: Robot có thể đảm nhiệm các tác vụ kiểm tra trong môi trường nguy hiểm (nhiệt độ cao, hóa chất độc hại, bức xạ) hoặc những nơi đòi hỏi sự tiếp xúc lặp đi lặp lại có thể gây chấn thương cho con người.
• Tính linh hoạt: Nhiều hệ thống robot kiểm tra có thể được tái lập trình hoặc thay đổi bộ phận cuối tay/cảm biến để kiểm tra các loại sản phẩm khác nhau, mang lại sự linh hoạt cho dây chuyền sản xuất đa dạng.

4.2. Nhược Điểm và Hạn Chế

Bên cạnh những ưu điểm, việc triển khai robot kiểm tra cũng có một số thách thức:

• Chi phí đầu tư ban đầu cao: Đặc biệt đối với các hệ thống phức tạp tích hợp nhiều loại cảm biến tiên tiến (ví dụ: máy quét laser 3D, CMM robot), chi phí đầu tư ban đầu có thể là một rào cản đáng kể.
• Độ phức tạp trong tích hợp: Việc kết hợp robot với các loại cảm biến khác nhau, phần mềm xử lý dữ liệu và hệ thống điều khiển dây chuyền sản xuất đòi hỏi chuyên môn cao về tự động hóa và lập trình.
• Yêu cầu môi trường ổn định: Để đảm bảo độ chính xác tối đa, một số hệ thống đo lường robot yêu cầu môi trường được kiểm soát chặt chẽ về ánh sáng, nhiệt độ, độ rung và bụi bẩn.
• Không phù hợp cho mọi loại lỗi: Mặc dù rất hiệu quả, một số loại lỗi rất nhỏ, lỗi thị giác đặc thù (ví dụ: vết bẩn mờ) hoặc các lỗi đòi hỏi sự đánh giá cảm quan phức tạp vẫn có thể cần sự can thiệp hoặc xác nhận của con người.
• Bảo trì chuyên sâu: Các hệ thống robot và cảm biến tiên tiến đòi hỏi đội ngũ kỹ thuật có chuyên môn để thực hiện bảo trì định kỳ và khắc phục sự cố.

4.3. Yếu tố Cần Cân Nhắc Khi Lựa Chọn Hệ Thống Robot Kiểm Tra

Để đảm bảo hiệu quả đầu tư và hoạt động, doanh nghiệp cần cân nhắc các yếu tố sau khi lựa chọn hệ thống kiểm tra bằng robot:

• Loại lỗi/thông số cần kiểm tra: Xác định rõ sản phẩm cần kiểm tra những gì (hình dạng, kích thước, khuyết tật bề mặt, khuyết tật bên trong, màu sắc, vị trí lắp ráp) để chọn loại cảm biến phù hợp.
• Độ chính xác và độ lặp lại yêu cầu: Xác định sai số cho phép của phép đo hoặc kiểm tra để lựa chọn robot và cảm biến có độ phân giải và độ chính xác tương ứng.
• Tốc độ chu kỳ kiểm tra: Xác định số lượng sản phẩm cần được kiểm tra mỗi phút hoặc mỗi giờ để chọn hệ thống có tốc độ xử lý đáp ứng yêu cầu năng suất.
• Kích thước và hình dạng của sản phẩm: Lựa chọn loại robot (cánh tay, SCARA, Gantry) và tầm với (reach) phù hợp với kích thước và độ phức tạp hình học của sản phẩm.
• Môi trường làm việc: Đánh giá các yếu tố môi trường như nhiệt độ, độ ẩm, bụi bẩn, rung động, và điều kiện ánh sáng để đảm bảo robot và cảm biến có khả năng hoạt động ổn định.
• Khả năng tích hợp với dây chuyền sản xuất hiện có (ví dụ: băng tải, jig), hệ thống quản lý sản xuất (MES) và hệ thống quản lý chất lượng (QMS).
• Chi phí đầu tư và ROI dự kiến: Phân tích tổng chi phí sở hữu (TCO) và dự kiến thời gian thu hồi vốn dựa trên các lợi ích tiềm năng.
• Nhà cung cấp và dịch vụ hỗ trợ kỹ thuật: Lựa chọn nhà cung cấp uy tín, có kinh nghiệm và khả năng hỗ trợ kỹ thuật kịp thời để đảm bảo vận hành ổn định và xử lý sự cố.

5. Kết Luận

Tóm lại, robot đã và đang cách mạng hóa lĩnh vực kiểm tra & đo lường chất lượng trong sản xuất công nghiệp, mang lại độ chính xác, tốc độ và tính nhất quán chưa từng có. Bằng cách vượt qua các giới hạn của phương pháp thủ công và tích hợp các công nghệ cảm biến tiên tiến như thị giác máy tính, máy quét laser 3D, Robotic CMM, robot không chỉ giúp phát hiện lỗi hiệu quả hơn mà còn cung cấp dữ liệu quý giá cho việc tối ưu hóa quy trình sản xuất.

Việc tích hợp robot vào quy trình kiểm soát chất lượng không chỉ giúp giảm thiểu lỗi, tối ưu hóa chi phí mà còn là yếu tố then chốt để duy trì và nâng cao chất lượng sản phẩm, củng cố vị thế cạnh tranh của doanh nghiệp trong thị trường ngày càng khắt khe. Đối với các doanh nghiệp đang tìm kiếm giải pháp nâng cao hiệu quả kiểm soát chất lượng, việc xem xét nghiêm túc tiềm năng của robot công nghiệp trong lĩnh vực này là một bước đi chiến lược.

Để đảm bảo triển khai thành công, hãy tư vấn với các chuyên gia có kinh nghiệm để đánh giá nhu cầu cụ thể của bạn và xây dựng một hệ thống kiểm tra & đo lường bằng robot phù hợp, từ đó đạt được hiệu quả vượt trội trong sản xuất và duy trì tiêu chuẩn chất lượng hàng đầu.
