Hiệu chuẩn Robot trong Sản xuất Công nghiệp

Trong môi trường sản xuất hiện đại, robot công nghiệp đòi hỏi độ chính xác cao để đảm bảo chất lượng và năng suất. Tuy nhiên, theo thời gian, các yếu tố như hao mòn, nhiệt độ, hay va chạm có thể khiến robot mất đi độ chính xác ban đầu, dẫn đến lỗi sản phẩm và lãng phí. Đó là lý do hiệu chuẩn robot trở thành quy trình thiết yếu nhằm điều chỉnh và tối ưu các thông số hình học, động học để đảm bảo độ chính xác và độ lặp lại. Bài viết sẽ phân tích vai trò của hiệu chuẩn, các phương pháp phổ biến, công cụ hỗ trợ, thách thức kỹ thuật và xu hướng trong thời đại Công nghiệp 4.0.

1. Hiệu chuẩn Robot là gì và tại sao nó lại quan trọng?

Hiệu chuẩn robot là quá trình đo lường, phân tích và điều chỉnh các thông số hình học, động học, và các yếu tố liên quan khác của robot nhằm đảm bảo rằng robot di chuyển đến các vị trí mong muốn với độ chính xác cao nhất.

1.1. Định nghĩa Hiệu chuẩn Robot

Hiệu chuẩn robot là một quy trình kỹ thuật tinh vi, có mục đích đảm bảo robot công nghiệp di chuyển và thực hiện các thao tác một cách chính xác theo các tọa độ được lập trình. Nó bao gồm việc đo lường các sai số nhỏ nhất trong cấu trúc cơ khí và hệ thống điều khiển của robot, sau đó cập nhật mô hình toán học của robot trong bộ điều khiển.

Mục tiêu là để mô hình này phản ánh đúng thực tế cơ khí của robot, bù trừ cho các yếu tố như độ võng, độ mòn của khớp, hoặc sai lệch trong quá trình lắp ráp.

1.2. Tầm quan trọng và lợi ích cốt lõi

Việc thực hiện hiệu chuẩn robot định kỳ và chính xác mang lại nhiều lợi ích chiến lược, quyết định đến hiệu quả hoạt động và chất lượng sản phẩm trong sản xuất công nghiệp.

• Đảm bảo độ chính xác vị trí và độ lặp lại là lợi ích hàng đầu. Hiệu chuẩn giúp robot di chuyển đến đúng vị trí được lập trình với sai số tối thiểu và lặp lại chính xác các chuyển động đó. Đây là yếu tố then chốt để duy trì chất lượng sản phẩm đồng nhất và đạt được sự phù hợp cao trong các ứng dụng như hàn, lắp ráp chính xác, hoặc gia công.
• Giảm thiểu phế phẩm và làm lại là một lợi ích kinh tế rõ rệt. Khi robot hoạt động chính xác, nó sẽ tạo ra sản phẩm đúng tiêu chuẩn ngay từ lần đầu, hạn chế đáng kể số lượng sản phẩm lỗi cần phải loại bỏ hoặc làm lại, từ đó tiết kiệm chi phí vật liệu và thời gian sản xuất.
• Tối ưu hóa năng suất tổng thể của dây chuyền. Robot được hiệu chuẩn chính xác có thể thực hiện các tác vụ nhanh hơn và mượt mà hơn, giảm thời gian chu kỳ và tối đa hóa thông lượng sản xuất.
• Nâng cao khả năng trao đổi chương trình (Program Portability) giữa các robot. Khi tất cả các robot trong một nhà máy được hiệu chuẩn đến một tiêu chuẩn chung, các chương trình robot có thể dễ dàng được chuyển từ một robot sang một robot khác mà không cần phải dạy lại các điểm thao tác, tiết kiệm thời gian và công sức lập trình.
• Kéo dài tuổi thọ và giảm hao mòn của robot. Robot di chuyển mượt mà hơn và ít bị rung động khi được hiệu chuẩn đúng cách, tránh áp lực không cần thiết lên các khớp và động cơ, từ đó kéo dài tuổi thọ robot và giảm tần suất cần bảo trì hoặc thay thế linh kiện.
• Tăng cường an toàn vận hành trong môi trường làm việc. Robot di chuyển theo quỹ đạo dự kiến và tương tác chính xác với các thiết bị khác, giảm rủi ro va chạm hoặc gây nguy hiểm cho nhân viên và các máy móc xung quanh.

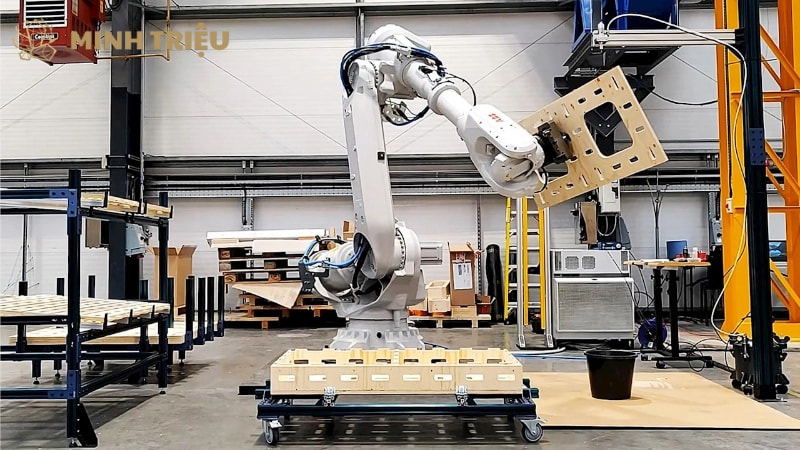

2. Các loại Hiệu chuẩn Robot phổ biến

Để đáp ứng các yêu cầu về độ chính xác khác nhau, có nhiều loại hiệu chuẩn robot được áp dụng, từ cơ bản đến phức tạp, tùy thuộc vào mục đích và ứng dụng cụ thể.

2.1. Hiệu chuẩn Cấp độ Cơ sở (Base/Tool Frame Calibration)

Hiệu chuẩn Cấp độ Cơ sở (Base/Tool Frame Calibration) là loại hiệu chuẩn cơ bản nhất nhưng cực kỳ quan trọng, thiết lập nền tảng cho mọi chuyển động chính xác của robot.

• Mục đích của hiệu chuẩn này là xác định chính xác vị trí và hướng của hệ tọa độ gốc (Base Frame) của robot so với môi trường làm việc thực tế, và vị trí cũng như hướng của dụng cụ (Tool Frame) gắn trên đầu cánh tay robot. Base Frame thường là vị trí cố định của đế robot, trong khi Tool Frame là điểm tác động của dụng cụ (ví dụ: đầu mỏ hàn, tâm của bộ gắp).
• Phương pháp thường sử dụng các điểm tham chiếu cố định trong không gian làm việc và một công cụ chuyên dụng như đầu dò (touch probe) hoặc bút stylus. Kỹ thuật viên sẽ di chuyển đầu robot đến chạm vào các điểm này theo một trình tự nhất định, và bộ điều khiển robot sẽ tự động tính toán các tọa độ và hướng tương ứng.
• Thời điểm thực hiện hiệu chuẩn này là bắt buộc sau khi lắp đặt robot mới, di chuyển robot đến một vị trí khác, hoặc thay thế một dụng cụ lớn có ảnh hưởng đến Tool Frame.

2.2. Hiệu chuẩn Thông số Động học (Kinematic Parameter Calibration)

Hiệu chuẩn Thông số Động học (Kinematic Parameter Calibration) là một loại hiệu chuẩn phức tạp hơn, đi sâu vào điều chỉnh mô hình toán học bên trong của robot để phản ánh chính xác cấu trúc cơ khí.

• Mục đích là xác định và điều chỉnh các thông số hình học và động học của robot, bao gồm chiều dài chính xác của từng đoạn liên kết (link), độ lệch của các trục quay, và độ cong hoặc xoắn của các khớp. Các thông số này là nền tảng cho việc tính toán vị trí cuối cùng của cánh tay robot.
• Phương pháp đòi hỏi sử dụng các thiết bị đo lường chính xác cao bên ngoài (external measurement devices) như laser tracker, hệ thống thị giác 3D (3D Vision System), hoặc máy đo tọa độ (CMM – Coordinate Measuring Machine). Robot sẽ được di chuyển qua một loạt các tư thế đã định trước, và thiết bị đo sẽ ghi lại vị trí thực tế của một điểm trên cánh tay robot. Dữ liệu này sau đó được sử dụng bởi phần mềm chuyên dụng để tối ưu hóa mô hình toán học trong bộ điều khiển, bù trừ cho các sai số cơ học nhỏ nhất.
• Thời điểm thực hiện hiệu chuẩn này thường là định kỳ (ví dụ: hàng năm), sau một va chạm lớn, hoặc khi phát hiện robot có dấu hiệu suy giảm độ chính xác.

2.3. Hiệu chuẩn Cảm biến (Sensor Calibration)

Hiệu chuẩn Cảm biến (Sensor Calibration) đảm bảo rằng dữ liệu mà robot nhận được từ các thiết bị cảm biến ngoại vi được diễn giải một cách chính xác.

• Mục đích là đảm bảo dữ liệu từ các cảm biến như cảm biến lực, cảm biến mô-men xoắn, hoặc hệ thống thị giác máy (Machine Vision System) được robot diễn giải chính xác và đưa vào các thuật toán điều khiển phù hợp.
• Phương pháp khác nhau tùy loại cảm biến. Với cảm biến lực/mô-men xoắn, thường hiệu chuẩn bằng cách đặt các tải trọng đã biết và so sánh giá trị đọc được; với hệ thống thị giác máy, việc hiệu chuẩn liên quan đến việc sử dụng các mẫu chuẩn hoặc lưới hiệu chuẩn để thiết lập mối quan hệ giữa pixel ảnh và tọa độ không gian thực.
• Thời điểm thực hiện là sau khi lắp đặt cảm biến mới, thay thế cảm biến cũ, hoặc định kỳ theo khuyến nghị của nhà sản xuất.

2.4. Hiệu chuẩn Tuyệt đối (Absolute Calibration)

Hiệu chuẩn Tuyệt đối (Absolute Calibration) là loại hiệu chuẩn cao cấp nhất, nhắm đến việc đạt được độ chính xác vị trí tuyệt đối cao nhất cho robot.

• Mục đích là cho phép robot di chuyển đến các tọa độ được xác định (ví dụ: từ bản vẽ CAD) mà không cần phải “dạy” lại các điểm đó thủ công. Điều này rất quan trọng trong các ứng dụng mà robot cần thay thế hoặc tương tác với các máy móc khác mà không cần lập trình lại vị trí.
• Phương pháp thường kết hợp hiệu chuẩn động học chuyên sâu với việc sử dụng các thuật toán phức tạp để bù trừ cho tất cả các sai số nhỏ nhất, bao gồm cả những yếu tố như độ cong của cánh tay robot dưới trọng tải.
• Thời điểm thực hiện là khi các ứng dụng đòi hỏi độ chính xác cao nhất (ví dụ: gia công chính xác, lắp ráp phức tạp, hoặc khi cần khả năng trao đổi chương trình hoàn toàn giữa các robot).

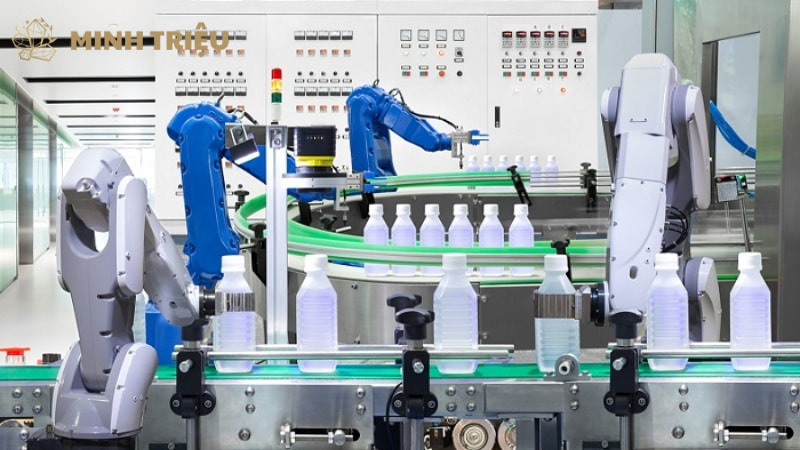

3. Quy trình và Công cụ Hỗ trợ Hiệu chuẩn Robot

Để thực hiện hiệu chuẩn robot một cách hiệu quả, cần tuân thủ một quy trình bài bản, kết hợp với việc sử dụng các công cụ hỗ trợ chuyên dụng, đảm bảo tính chính xác và an toàn.

3.1. Chuẩn bị và Thiết lập

Chuẩn bị và thiết lập kỹ lưỡng là bước nền tảng, đảm bảo quá trình hiệu chuẩn diễn ra an toàn và chính xác.

• Đảm bảo an toàn (LOTO) là ưu tiên hàng đầu. Robot phải được ngắt điện hoàn toàn, khóa chặt các bộ phận chuyển động, và gắn thẻ cảnh báo để ngăn chặn mọi hoạt động bất ngờ trong suốt quá trình hiệu chuẩn. Kỹ thuật viên cũng phải trang bị đầy đủ thiết bị bảo hộ cá nhân (PPE).
• Kiểm tra cơ khí tổng thể robot. Điều này bao gồm việc kiểm tra bằng mắt thường để đảm bảo robot không có hỏng hóc vật lý rõ ràng, các khớp không bị lỏng lẻo quá mức, và không có dấu hiệu mài mòn bất thường nào cần được xử lý trước khi hiệu chuẩn.
• Chuẩn bị môi trường xung quanh robot. Môi trường cần ổn định về nhiệt độ và không có rung động mạnh từ các máy móc khác, vì những yếu tố này có thể ảnh hưởng đến độ chính xác của các phép đo.

3.2. Thu thập Dữ liệu Hiệu chuẩn

Thu thập dữ liệu hiệu chuẩn là giai đoạn cốt lõi, nơi các phép đo chính xác về vị trí và hướng của robot được ghi lại.

Sử dụng công cụ đo lường chuyên dụng có độ chính xác cao là điều kiện tiên quyết:

• Laser Tracker: Đây là một trong những công cụ chính xác nhất, sử dụng tia laser để đo vị trí 3D của một điểm trên robot trong nhiều tư thế khác nhau với độ chính xác micron.
• Hệ thống Vision 3D: Sử dụng nhiều camera và phần mềm xử lý ảnh để xác định vị trí và hướng của robot hoặc các đối tượng trong không gian.
• Thiết bị đo CMM (Coordinate Measuring Machine): Một loại máy đo tọa độ có độ chính xác cao, thường được sử dụng trong phòng thí nghiệm hoặc môi trường kiểm soát để đo lường các điểm chuẩn trên robot.
• Đầu dò cơ khí (Touch Probe): Gắn vào đầu robot, dùng để xác định các điểm tham chiếu cố định trong không gian làm việc bằng cách chạm vật lý.

Thực hiện các tư thế đo một cách có hệ thống. Kỹ thuật viên sẽ di chuyển robot qua một loạt các tư thế được định trước (thường là hàng trăm tư thế khác nhau) để thu thập dữ liệu về tất cả các khớp và phạm vi chuyển động của robot. Số lượng và vị trí của các tư thế đo ảnh hưởng trực tiếp đến độ chính xác của kết quả hiệu chuẩn.

3.3. Xử lý Dữ liệu và Cập nhật Mô hình Robot

Xử lý dữ liệu và cập nhật mô hình robot là giai đoạn phân tích các phép đo và áp dụng chúng vào hệ thống điều khiển của robot.

• Phần mềm Hiệu chuẩn chuyên dụng (thường do nhà sản xuất robot cung cấp hoặc các phần mềm của bên thứ ba như RoboDK, KUKA.RobotCalibration) sẽ nhận dữ liệu thô từ các thiết bị đo lường.
• Tính toán các thông số mới là công việc của phần mềm. Nó sử dụng các thuật toán tối ưu hóa phức tạp để tính toán các thông số hình học và động học đã hiệu chỉnh, bù trừ cho các sai số đã được phát hiện.
• Cập nhật Bộ điều khiển Robot là bước cuối cùng. Các thông số mới đã được tính toán sẽ được nạp vào bộ điều khiển robot, thay thế mô hình động học cũ, từ đó robot sẽ di chuyển dựa trên một mô hình chính xác hơn.

3.4. Xác minh và Kiểm tra Hiệu suất

Xác minh và kiểm tra hiệu suất là bước cuối cùng để đảm bảo rằng quá trình hiệu chuẩn đã thành công và robot hoạt động như mong đợi.

• Chạy thử chương trình là điều cần thiết. Robot được chạy với các chương trình đã hiệu chuẩn hoặc các chương trình kiểm tra độ chính xác chuyên biệt.
• Đo lường lại bằng cách sử dụng cùng công cụ đo lường ban đầu để xác minh sự cải thiện về độ chính xác vị trí và độ lặp lại của robot sau khi hiệu chuẩn.
• Đánh giá hiệu suất tổng thể bằng cách so sánh kết quả đo với các tiêu chuẩn yêu cầu của ứng dụng hoặc của nhà sản xuất.

4. Thách thức và Xu hướng Tương lai của Hiệu chuẩn Robot

Hiệu chuẩn robot đối mặt với một số thách thức đáng kể do tính phức tạp và chi phí, nhưng với sự tiến bộ của Công nghiệp 4.0, các xu hướng tương lai đang hứa hẹn những giải pháp hiệu chuẩn tự động và thông minh hơn.

4.1. Thách thức

Việc triển khai và duy trì quy trình hiệu chuẩn robot hiệu quả không phải lúc nào cũng dễ dàng.

• Độ phức tạp của quy trình đòi hỏi kỹ năng chuyên môn rất cao về cơ khí, quang học, điện tử, và phần mềm. Không phải kỹ thuật viên nào cũng có đủ kiến thức và kinh nghiệm để thực hiện hiệu chuẩn chính xác.
• Thời gian thực hiện hiệu chuẩn có thể kéo dài đáng kể, đặc biệt là với hiệu chuẩn động học hoặc hiệu chuẩn tuyệt đối. Điều này dẫn đến thời gian ngừng máy (downtime) đáng kể cho robot và dây chuyền sản xuất, ảnh hưởng trực tiếp đến năng suất.
• Chi phí đầu tư ban đầu cho thiết bị hiệu chuẩn chuyên dụng (như laser tracker hoặc hệ thống Vision 3D) rất cao. Ngoài ra, chi phí đào tạo nhân sự cũng là một khoản đầu tư đáng kể.
• Ảnh hưởng của môi trường là một yếu tố khó kiểm soát. Sự thay đổi về nhiệt độ, độ ẩm, hoặc rung động từ các máy móc lân cận có thể ảnh hưởng đến độ chính xác của các phép đo trong quá trình hiệu chuẩn.
• Thiếu tiêu chuẩn hóa giữa các hãng robot. Mỗi nhà sản xuất có thể có phương pháp, công cụ, và phần mềm hiệu chuẩn riêng, gây khó khăn cho các nhà máy sử dụng robot từ nhiều hãng khác nhau.

4.2. Xu hướng Tương lai

Với sự phát triển mạnh mẽ của Công nghiệp 4.0 và các công nghệ mới, tương lai của hiệu chuẩn robot đang hướng tới sự tự động hóa, liên tục và thông minh hơn.

• Hiệu chuẩn Tự động (Automated Calibration) là một trong những xu hướng quan trọng. Robot sẽ được trang bị thêm các cảm biến nội bộ và phần mềm thông minh để tự động thực hiện các quy trình hiệu chuẩn mà không cần sự can thiệp đáng kể của con người. Điều này giúp giảm thời gian ngừng máy và tăng tốc độ, độ chính xác của quá trình hiệu chuẩn.
• Hiệu chuẩn Liên tục (Continuous Calibration) và Giám sát Trạng thái (Condition Monitoring) đang trở nên khả thi nhờ IIoT (Industrial Internet of Things). Robot sẽ liên tục thu thập dữ liệu từ các cảm biến thông minh về vị trí, nhiệt độ, rung động, v.v. và sử dụng chúng để điều chỉnh nhỏ các sai lệch theo thời gian thực. Xu hướng này tích hợp chặt chẽ với bảo trì dự đoán (Predictive Maintenance) để lên kế hoạch hiệu chuẩn tối ưu, chỉ thực hiện khi thực sự cần thiết.
• Sử dụng AI (Trí tuệ Nhân tạo) và Machine Learning trong Hiệu chuẩn giúp phân tích dữ liệu phức tạp hơn. AI có thể phân tích dữ liệu hiệu chuẩn lịch sử để tìm ra các mẫu hình, dự đoán sự suy giảm độ chính xác, và thậm chí đề xuất các biện pháp khắc phục. Các thuật toán Machine Learning sẽ tối ưu hóa quy trình hiệu chuẩn, xử lý hiệu quả lượng lớn dữ liệu đo lường.
• Digital Twin (Bản sao số) hỗ trợ việc hiệu chuẩn một cách đột phá. Một bản sao số ảo của robot sẽ được tạo ra, mô phỏng chính xác hành vi và trạng thái của robot vật lý. Kỹ sư có thể mô phỏng quá trình hiệu chuẩn trong môi trường ảo, tối ưu hóa các điểm đo và thuật toán trước khi áp dụng vào robot thực. Đồng thời, việc so sánh liên tục hành vi của robot thực với Digital Twin giúp phát hiện các sai lệch và đề xuất hiệu chuẩn kịp thời.
• Hiệu chuẩn dựa trên Nhu cầu (On-demand Calibration) là một ứng dụng của PdM. Thay vì hiệu chuẩn theo lịch trình cứng nhắc, robot sẽ được hiệu chuẩn chỉ khi dữ liệu giám sát cho thấy có sự suy giảm về độ chính xác vượt quá ngưỡng cho phép. Điều này giúp tối ưu hóa việc sử dụng nguồn lực và giảm thời gian ngừng máy không cần thiết.

5. Kết luận

Hiệu chuẩn robot là một yếu tố không thể thiếu để đảm bảo robot công nghiệp duy trì độ chính xác tuyệt đối và hiệu suất tối ưu trong suốt vòng đời hoạt động. Việc này không chỉ giúp các nhà máy giảm thiểu phế phẩm, nâng cao chất lượng sản phẩm, mà còn tối ưu hóa năng suất, mang lại lợi thế cạnh tranh đáng kể trong môi trường sản xuất công nghiệp cạnh tranh.

Với sự phát triển vượt bậc của Công nghiệp 4.0, các công nghệ như AI, IIoT, Digital Twin, và AR đang định hình một tương lai của hiệu chuẩn tự động, liên tục và thông minh hơn, giảm thiểu thời gian ngừng máy và tối đa hóa giá trị của robot. Do đó, các doanh nghiệp cần tích cực đầu tư vào quy trình và công nghệ hiệu chuẩn phù hợp, đồng thời chú trọng đào tạo đội ngũ kỹ thuật viên chuyên sâu. Việc này sẽ đảm bảo robot công nghiệp của họ luôn hoạt động với độ chính xác cao nhất, góp phần vào sự thành công và hiệu quả của nhà máy thông minh.
