Giao diện Người máy (HMI) cho Robot – Cầu nối thông minh trong Sản xuất Công nghiệp

Giao diện Người máy (Human-Machine Interface – HMI) đóng vai trò là cầu nối không thể thiếu, quyết định hiệu quả tương tác giữa con người và robot công nghiệp, một yếu tố then chốt trong bối cảnh sản xuất công nghiệp hiện đại ngày càng tự động hóa. HMI là hệ thống cho phép người vận hành điều khiển, giám sát và giao tiếp với robot một cách trực quan và hiệu quả. Trong khi robot công nghiệp mang lại những lợi ích vượt trội về năng suất và độ chính xác, chính HMI mới là công cụ giúp khai thác tối đa tiềm năng đó, biến những cỗ máy phức tạp thành trợ thủ đắc lực. Bài viết này sẽ đi sâu vào các loại HMI phổ biến dành cho robot, phân tích các chức năng cốt lõi mà chúng cung cấp, và làm rõ những lợi ích mà một HMI hiệu quả mang lại.

1. Giới thiệu về Robot công nghiệp và tầm quan trọng của Giao diện Người máy (HMI)

Robot công nghiệp là gì và vai trò then chốt của nó trong kỷ nguyên Công nghiệp 4.0?

Robot công nghiệp là các thiết bị cơ khí đa năng, có khả năng lập trình để tự động thực hiện các tác vụ khác nhau trong môi trường sản xuất. Vai trò then chốt của chúng trong kỷ nguyên Công nghiệp 4.0 là mang lại những cải tiến vượt bậc về năng suất, độ chính xác và tính nhất quán trong các quy trình sản xuất.

Chúng còn giúp nâng cao an toàn lao động bằng cách đảm nhận các công việc nguy hiểm hoặc lặp đi lặp lại, giải phóng con người khỏi những rủi ro tiềm ẩn. Việc ứng dụng robot công nghiệp đã trở thành động lực chính thúc đẩy sự phát triển của sản xuất công nghiệp hiện đại.

Giao diện Người máy (Human-Machine Interface – HMI) là gì và tại sao nó quan trọng đối với robot?

Giao diện Người máy (Human-Machine Interface – HMI) là một hệ thống công nghệ cho phép con người và máy móc tương tác và giao tiếp với nhau một cách hiệu quả. HMI cho robot đặc biệt quan trọng bởi nó là kênh thông tin và điều khiển chính yếu. Nó cho phép người vận hành điều khiển chuyển động của robot, giám sát trạng thái hoạt động và các thông số sản xuất, thực hiện lập trình các tác vụ mới, và nhanh chóng khắc phục sự cố robot khi cần thiết. Một HMI tốt sẽ giúp đơn giản hóa việc vận hành robot phức tạp, tối ưu hóa năng suất và đảm bảo an toàn.

Bối cảnh và xu hướng phát triển của HMI trong tự động hóa công nghiệp hiện nay là gì?

Bối cảnh và xu hướng phát triển của HMI trong tự động hóa công nghiệp hiện nay đã có sự chuyển đổi mạnh mẽ từ các hệ thống điều khiển thô sơ sang các giao diện phức tạp và trực quan hơn. Ban đầu, HMI chủ yếu dựa trên các nút bấm vật lý và đèn báo đơn giản.

Tuy nhiên, xu hướng hiện nay đã chuyển dịch sang việc sử dụng màn hình cảm ứng với đồ họa trực quan và biểu tượng dễ hiểu. Mục tiêu là hướng tới các giao diện thông minh, dễ sử dụng, có khả năng tích hợp sâu rộng với các hệ thống khác như PLC, SCADA, và MES, mang lại khả năng kiểm soát và giám sát toàn diện cho người vận hành robot công nghiệp.

2. Các loại Giao diện Người máy (HMI) phổ biến cho Robot

Teach Pendant (Bộ lập trình cầm tay) – HMI truyền thống và trực tiếp nhất là gì?

Teach Pendant, hay còn gọi là bộ lập trình cầm tay, là loại HMI truyền thống và trực tiếp nhất cho robot công nghiệp, có đặc điểm là một thiết bị cầm tay với màn hình hiển thị nhỏ, nhiều nút bấm vật lý và một joystick hoặc các nút điều khiển trục.

Ưu điểm chính của nó là khả năng điều khiển robot công nghiệp một cách trực tiếp, cho phép người vận hành thực hiện lập trình bằng tay và hiệu chỉnh các điểm một cách chính xác tại hiện trường. Tuy nhiên, Teach Pendant cũng có những hạn chế như màn hình nhỏ gây khó khăn trong việc hiển thị dữ liệu lớn, và giao diện có thể phức tạp đối với người dùng mới.

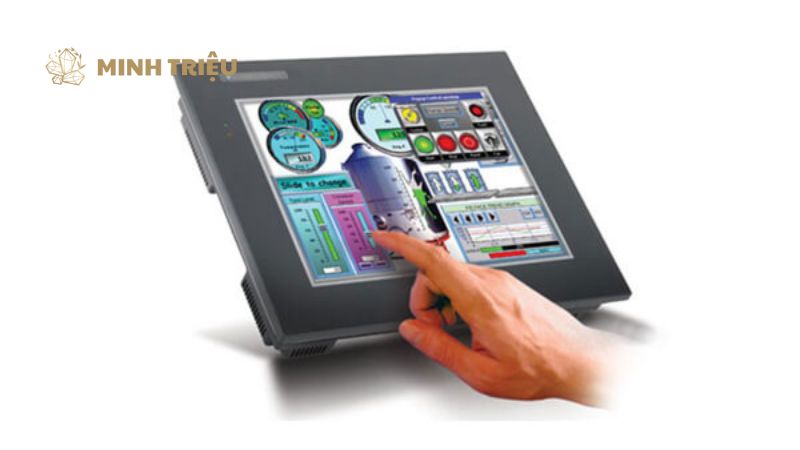

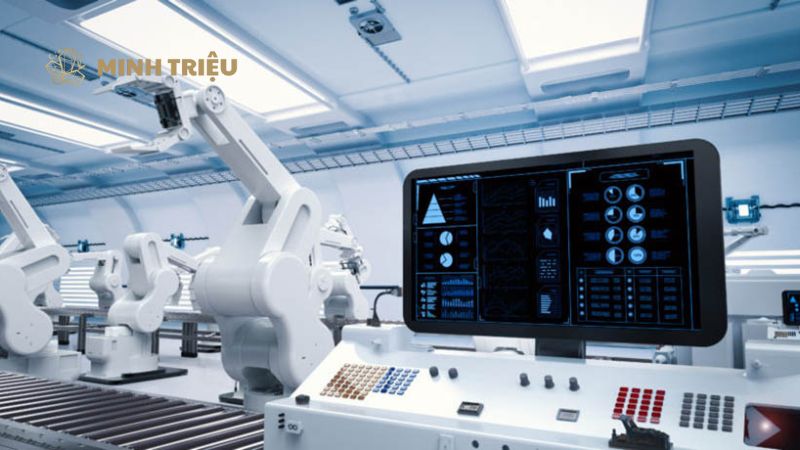

Màn hình cảm ứng HMI (Touchscreen HMI) – Giao diện đồ họa trực quan là gì?

Màn hình cảm ứng HMI (Touchscreen HMI) là một loại giao diện đồ họa trực quan, có đặc điểm nổi bật là màn hình lớn với khả năng hiển thị đa dạng các yếu tố đồ họa, biểu tượng, và bảng biểu. Ưu điểm chính của nó là giao diện thân thiện và dễ sử dụng hơn nhiều so với Teach Pendant, cho phép người vận hành tương tác trực tiếp bằng cách chạm.

HMI cảm ứng có thể hiển thị nhiều thông tin cùng lúc, hỗ trợ phân tích dữ liệu chuyên sâu và dễ dàng tích hợp với các hệ thống tự động hóa khác như PLC (Programmable Logic Controller) và SCADA (Supervisory Control and Data Acquisition), tạo ra một cái nhìn tổng thể về quy trình sản xuất. Tuy nhiên, hạn chế của nó là cần được thiết kế giao diện tốt để tối ưu trải nghiệm và chi phí ban đầu có thể cao hơn.

HMI dựa trên PC (PC-based HMI) – Giải pháp linh hoạt và mạnh mẽ là gì?

HMI dựa trên PC (PC-based HMI) là một giải pháp linh hoạt và mạnh mẽ, có đặc điểm là phần mềm giao diện người dùng chạy trên máy tính công nghiệp thông thường, mang lại khả năng tùy biến giao diện rất cao. Ưu điểm vượt trội của nó là khả năng xử lý mạnh mẽ, cho phép tích hợp nhiều phần mềm quản lý khác như MES (Manufacturing Execution System) và ERP (Enterprise Resource Planning), thực hiện phân tích dữ liệu chuyên sâu và cung cấp khả năng kết nối mạng rộng.

Điều này giúp hệ thống robot trở thành một phần không thể thiếu của mạng lưới sản xuất thông minh. Tuy nhiên, giải pháp này cũng có nhược điểm là phức tạp hơn trong thiết lập ban đầu, yêu cầu kỹ năng IT nhất định và chi phí phần mềm/phần cứng có thể cao.

Giao diện HMI tương lai (Future HMI) – Các xu hướng mới nổi là gì?

Các xu hướng mới nổi trong phát triển HMI tương lai hướng tới việc tạo ra sự tương tác trực quan và hiệu quả hơn với robot công nghiệp.

Một số xu hướng đáng chú ý bao gồm Giao diện giọng nói (Voice Interface), cho phép điều khiển robot bằng các lệnh thoại tự nhiên. Thực tế tăng cường (Augmented Reality – AR) cũng đang được nghiên cứu để hiển thị thông tin robot trực tiếp trên thế giới thực thông qua kính AR, giúp người vận hành hình dung rõ hơn về hoạt động của robot.

Điều khiển cử chỉ (Gesture Control) cho phép điều khiển robot bằng các cử chỉ tay, mang lại trải nghiệm tương tác tự nhiên. Cuối cùng, Giao diện dựa trên Web/Di động (Web/Mobile-based HMI) đang trở nên phổ biến, cho phép giám sát và điều khiển robot từ xa thông qua điện thoại thông minh hoặc máy tính bảng, nâng cao tính linh hoạt cho người quản lý và kỹ thuật viên.

Bảng: Các loại HMI phổ biến cho Robot công nghiệp

Loại HMI	Đặc điểm chính	Ưu điểm nổi bật	Hạn chế / Thách thức
Teach Pendant	Cầm tay, màn hình nhỏ, nút vật lý, joystick.	Điều khiển trực tiếp, lập trình bằng tay, hiệu chỉnh chính xác.	Màn hình hạn chế, giao diện phức tạp, ít hiển thị dữ liệu.
Màn hình cảm ứng HMI	Màn hình lớn, đồ họa trực quan, cảm ứng đa điểm.	Thân thiện, dễ sử dụng, hiển thị nhiều thông tin, tích hợp dễ dàng.	Cần thiết kế tốt, chi phí ban đầu cao hơn.
HMI dựa trên PC	Phần mềm trên máy tính công nghiệp, tùy biến cao.	Xử lý mạnh, tích hợp MES/ERP, phân tích chuyên sâu, kết nối mạng.	Thiết lập phức tạp, yêu cầu kỹ năng IT, chi phí phần mềm/phần cứng.
HMI Tương lai (AR, Voice, etc.)	Thực tế tăng cường, điều khiển giọng nói, cử chỉ.	Tương tác trực quan, hiệu quả, tự nhiên, giám sát từ xa.	Đang phát triển, chi phí cao, yêu cầu công nghệ cao.

3. Chức năng cốt lõi của Giao diện Người máy (HMI) cho Robot

Giám sát trạng thái và dữ liệu hoạt động

HMI cho robot cung cấp khả năng giám sát trạng thái và dữ liệu hoạt động một cách toàn diện, giúp người vận hành luôn nắm bắt thông tin quan trọng. Nó có thể hiển thị trạng thái hoạt động hiện tại của robot (ví dụ: đang chạy, dừng, ở chế độ lỗi), vị trí tọa độ chính xác của robot và tốc độ di chuyển.

Ngoài ra, HMI còn trình bày các thông số quá trình quan trọng như nhiệt độ mối hàn, lực kẹp của gripper, áp suất khí, và các chỉ số hiệu suất như thời gian chu kỳ (cycle time) cho mỗi sản phẩm hoặc tổng số sản phẩm đã hoàn thành. Tất cả các thông tin này thường được trình bày dưới dạng biểu đồ, đồ thị trực quan và dễ hiểu.

Điều khiển và vận hành robot

HMI hỗ trợ việc điều khiển và vận hành robot công nghiệp một cách linh hoạt trong các chế độ khác nhau. Người vận hành có thể chọn chế độ vận hành phù hợp như chế độ tự động (Auto Mode) để robot chạy chương trình đã lập trình, chế độ thủ công (Manual Mode) để di chuyển robot bằng tay, hoặc chế độ thử nghiệm (Test Mode) để chạy chương trình ở tốc độ giảm.

HMI cung cấp các nút chức năng để chạy, dừng, tạm dừng chương trình và điều khiển trục/công cụ của robot trong chế độ thủ công (jogging). Ngoài ra, nó còn cho phép reset lỗi và khởi động lại hệ thống khi cần thiết.

Lập trình và hiệu chỉnh

HMI cho robot cho phép lập trình và hiệu chỉnh chương trình robot một cách trực tiếp hoặc gián tiếp. Đặc biệt trên Teach Pendant, người dùng có thể tạo, chỉnh sửa, lưu và tải chương trình robot bằng cách ghi lại các điểm và chèn các lệnh.

Tương tự, PC-based HMI với giao diện đồ họa mạnh mẽ cũng hỗ trợ việc lập trình và hiệu chỉnh chi tiết. HMI giúp hiệu chỉnh điểm và quỹ đạo di chuyển của robot, cấu hình thông số I/O (ngõ vào/ra), gán giá trị cho biến và xây dựng logic điều khiển phức tạp thông qua các giao diện lập trình trực quan.

Chẩn đoán và xử lý sự cố

HMI hỗ trợ chẩn đoán và xử lý sự cố robot một cách hiệu quả, giúp giảm thiểu downtime và đảm bảo hoạt động liên tục. Khi có lỗi xảy ra, HMI sẽ ngay lập tức hiển thị mã lỗi, cung cấp mô tả chi tiết về lỗi đó và đôi khi còn đưa ra hướng dẫn khắc phục cụ thể.

Nó cũng có khả năng ghi nhật ký sự kiện (event log) và lưu trữ lịch sử lỗi, cho phép kỹ thuật viên phân tích nguyên nhân gốc rễ của vấn đề. HMI còn cung cấp thông tin chi tiết về nguyên nhân gây lỗi (ví dụ: lỗi cảm biến, quá tải động cơ), giúp định vị vấn đề một cách nhanh chóng và chính xác.

Quản lý người dùng và quyền truy cập

HMI cho robot quản lý người dùng và quyền truy cập thông qua một hệ thống phân quyền chặt chẽ để đảm bảo an toàn vận hành và bảo mật hệ thống.

Nó cho phép phân quyền truy cập dựa trên cấp độ người dùng khác nhau (ví dụ: người vận hành chỉ có thể giám sát và chạy/dừng, nhân viên bảo trì có quyền reset lỗi và di chuyển robot thủ công, lập trình viên có đầy đủ quyền chỉnh sửa chương trình).

Việc đăng nhập bằng tài khoản/mật khẩu là bắt buộc để xác thực người dùng. Hơn nữa, HMI còn có khả năng ghi lại hành động của người dùng trong nhật ký hệ thống, cho phép truy vết và kiểm soát trách nhiệm khi có sự cố hoặc thay đổi không mong muốn.

4. Lợi ích của HMI hiệu quả cho Robot công nghiệp

Tăng cường hiệu quả vận hành và năng suất

HMI hiệu quả đóng góp đáng kể vào việc tăng cường hiệu quả vận hành và năng suất của robot công nghiệp. Một giao diện trực quan và dễ sử dụng giúp giảm đáng kể thời gian học việc cho người vận hành mới và cho phép họ thao tác nhanh hơn với robot.

Khả năng giám sát toàn diện dữ liệu hoạt động theo thời gian thực giúp người vận hành và quản lý phát hiện vấn đề sớm và can thiệp kịp thời, tránh các sự cố lớn. Đồng thời, thông qua việc hiển thị dữ liệu trực quan và dễ phân tích, HMI hỗ trợ tối ưu hóa quy trình liên tục, giúp robot hoạt động ở mức hiệu suất cao nhất.

Nâng cao an toàn lao động

HMI hiệu quả cải thiện an toàn lao động trong môi trường robot công nghiệp bằng cách cung cấp các cơ chế bảo vệ và thông tin rõ ràng. Nó hiển thị cảnh báo rõ ràng về các mối nguy hiểm tiềm ẩn, và các nút dừng khẩn cấp (Emergency Stop) được bố trí dễ tiếp cận, cho phép người vận hành dừng robot ngay lập tức khi cần thiết.

Hệ thống kiểm soát truy cập thông qua HMI đảm bảo chỉ những người được ủy quyền mới có thể vận hành robot, và các chế độ an toàn (ví dụ: chế độ bảo trì với tốc độ giảm) được kích hoạt dễ dàng. Hơn nữa, HMI cung cấp thông tin trạng thái an toàn theo thời gian thực, giúp người vận hành luôn ý thức được tình hình xung quanh robot.

Giảm thiểu downtime và chi phí bảo trì

HMI hiệu quả đóng vai trò quan trọng trong việc giảm thiểu downtime và chi phí bảo trì robot công nghiệp thông qua khả năng chẩn đoán và quản lý tiên tiến. Nó cho phép chẩn đoán lỗi nhanh chóng và chính xác bằng cách hiển thị mã lỗi và mô tả chi tiết, giúp xác định nguyên nhân gốc rễ của vấn đề.

HMI còn cung cấp hướng dẫn khắc phục sự cố trực tiếp trên màn hình, giảm sự phụ thuộc vào các chuyên gia hoặc tài liệu phức tạp. Ngoài ra, việc thu thập và hiển thị dữ liệu hiệu suất liên tục giúp triển khai các chiến lược bảo trì dự đoán, cho phép thay thế linh kiện hoặc thực hiện bảo dưỡng trước khi xảy ra sự cố lớn, từ đó tiết kiệm chi phí sửa chữa và kéo dài tuổi thọ của robot.

Cải thiện trải nghiệm người dùng

HMI mang lại trải nghiệm người dùng tốt hơn bằng cách thiết kế giao diện thân thiện và trực quan, thúc đẩy sự tương tác hiệu quả và tích cực giữa người và robot. Một giao diện trực quan, dễ hiểu và thân thiện với người dùng giúp giảm đáng kể thời gian đào tạo và giảm thiểu căng thẳng cho người vận hành.

Việc sử dụng biểu tượng, đồ họa và thông báo rõ ràng giúp giảm căng thẳng và sai sót trong quá trình thao tác. Trải nghiệm người dùng được cải thiện này không chỉ tăng sự hài lòng của người lao động mà còn trực tiếp góp phần vào việc tăng năng suất, vì người vận hành có thể tập trung hơn vào công việc chính mà không bị phân tâm bởi giao diện phức tạp.

5. Các yếu tố thiết kế HMI hiệu quả cho Robot và xu hướng tương lai

Các nguyên tắc thiết kế HMI hiệu quả cho robot là gì để tối ưu hóa sự tương tác giữa con người và máy móc?

Để tối ưu hóa sự tương tác giữa con người và robot công nghiệp, các nguyên tắc thiết kế HMI hiệu quả là cực kỳ quan trọng. Đầu tiên, HMI phải đơn giản và trực quan, sử dụng các biểu tượng, màu sắc dễ hiểu và bố cục rõ ràng để người dùng có thể nắm bắt thông tin nhanh chóng.

Nó cần thân thiện với người dùng bằng cách giảm thiểu số lần nhấp chuột hoặc thao tác, đồng thời cung cấp phản hồi tức thì cho mỗi hành động. Tính nhất quán trong giao diện trên các màn hình và chức năng tương tự giúp người dùng dễ dàng chuyển đổi giữa các tác vụ.

Khả năng thích ứng là cần thiết, hỗ trợ nhiều ngôn ngữ và cho phép tùy chỉnh giao diện theo các cấp độ người dùng khác nhau. Cuối cùng, HMI phải có độ tin cậy và phản hồi nhanh, đảm bảo hoạt động ổn định và không bị treo để người vận hành luôn có thể tin tưởng vào hệ thống.

Xu hướng phát triển của HMI cho robot trong tương lai là gì, hướng tới sự thông minh, tích hợp và tương tác đa phương thức?

Xu hướng phát triển của HMI cho robot trong tương lai hướng tới sự thông minh, tích hợp và tương tác đa phương thức để nâng cao trải nghiệm người dùng và hiệu quả vận hành.

Một xu hướng lớn là tích hợp AI (Trí tuệ nhân tạo) và Machine Learning, giúp HMI trở nên thông minh hơn, có khả năng dự đoán lỗi, đưa ra các đề xuất tối ưu hóa quy trình, và tự động hóa các tác vụ lặp lại. HMI đa phương thức (Multimodal HMI) sẽ kết hợp nhiều hình thức tương tác như cảm ứng, giọng nói, cử chỉ, và cả AR/VR (Thực tế ảo/tăng cường) để tạo ra trải nghiệm người dùng phong phú và tự nhiên hơn.

Tính di động và đám mây (Mobile & Cloud-based HMI) sẽ cho phép giám sát và điều khiển robot từ xa, mọi lúc mọi nơi. Ngoài ra, cá nhân hóa (Personalized HMI) sẽ tùy chỉnh giao diện dựa trên vai trò và kinh nghiệm của từng người dùng, tối ưu hóa quy trình làm việc.

Đặc biệt, với sự phát triển của Cobots (Robot cộng tác), các Giao diện người máy cộng tác (Collaborative HMI) sẽ được thiết kế đặc biệt để đảm bảo tương tác an toàn và hiệu quả giữa con người và robot trong cùng một không gian làm việc.

6. Kết luận

Giao diện Người máy (HMI) đóng vai trò không thể thiếu trong việc tối ưu hóa sự tương tác giữa con người và robot công nghiệp, thực sự là một cầu nối quan trọng. Nó không chỉ là công cụ để điều khiển và vận hành robot mà còn quyết định đến hiệu quả vận hành tổng thể, mức độ an toàn và sự dễ dàng trong sử dụng của toàn bộ hệ thống robot. Một HMI được thiết kế tốt giúp khai thác tối đa tiềm năng của robot, biến chúng thành công cụ đắc lực trong mọi quy trình sản xuất công nghiệp
