Cảm biến Lực/Mô-men xoắn – Nâng cao Trí tuệ và Khả năng Tương tác của Robot Công nghiệp trong Sản xuất

Trong thế giới sản xuất hiện đại, nơi sự chính xác, linh hoạt và an toàn là những yếu tố tối quan trọng, robot công nghiệp ngày càng đóng vai trò trung tâm.

Tuy nhiên, để robot có thể thực hiện các tác vụ tinh vi vượt ra ngoài những chuyển động được lập trình sẵn, chúng cần khả năng “cảm nhận” lực và phản ứng với môi trường – đây chính là lúc cảm biến lực/mô-men xoắn trở nên không thể thiếu.

Bài viết này sẽ đi sâu phân tích vai trò, các loại, ứng dụng, cũng như ưu nhược điểm của cảm biến lực/mô-men xoắn trong việc nâng cao trí tuệ và khả năng tương tác của robot. Chúng ta sẽ khám phá cách công nghệ này đang định hình lại các quy trình tự động hóa công nghiệp, từ lắp ráp chính xác đến tương tác cộng tác giữa người và robot, mở ra những triển vọng mới trong lĩnh vực sản xuất công nghiệp.

1. Cảm biến lực/mô-men xoắn là gì và vai trò then chốt trong robot công nghiệp?

Cảm biến lực/mô-men xoắn là những thiết bị đo lường tinh vi, có khả năng định lượng lực tác động hoặc mô-men xoắn quay mà một vật thể hoặc hệ thống đang trải qua. Trong bối cảnh robot công nghiệp, những cảm biến này thường được gắn vào cổ tay robot (end-effector) hoặc trực tiếp vào các khớp, cung cấp cho robot “cảm giác xúc giác” cần thiết.

Vai trò của cảm biến lực/mô-men xoắn trong robot công nghiệp là biến robot từ những cỗ máy thực hiện lệnh một cách cứng nhắc thành những hệ thống có khả năng cảm nhận, điều chỉnh và tương tác thông minh với môi trường làm việc.

Khả năng này cho phép robot không chỉ thực hiện các tác vụ lặp lại mà còn thực hiện các thao tác tinh vi, nhạy cảm, điều chỉnh hành vi dựa trên phản hồi lực.

Ứng dụng của cảm biến lực/mô-men xoắn trong sản xuất công nghiệp vô cùng đa dạng, từ việc đảm bảo độ chính xác trong lắp ráp, kiểm soát chất lượng, đến việc cho phép robot làm việc an toàn bên cạnh con người, và thậm chí là trong các lĩnh vực mới nổi như y khoa và phẫu thuật robot. Sự hiện diện của chúng nâng cao đáng kể mức độ tự động hóa và sự thông minh của các hệ thống robot, thúc đẩy năng suất và độ tin cậy trong các nhà máy hiện đại.

2. Các loại cảm biến lực/mô-men xoắn

Để đáp ứng nhu cầu đo lường đa dạng trong các ứng dụng robot, có hai loại cảm biến lực/mô-men xoắn chính được sử dụng phổ biến, mỗi loại có đặc điểm và mục đích riêng.

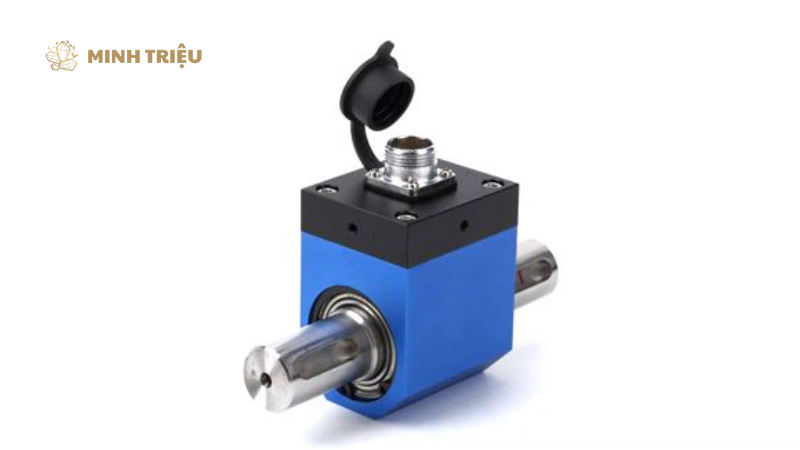

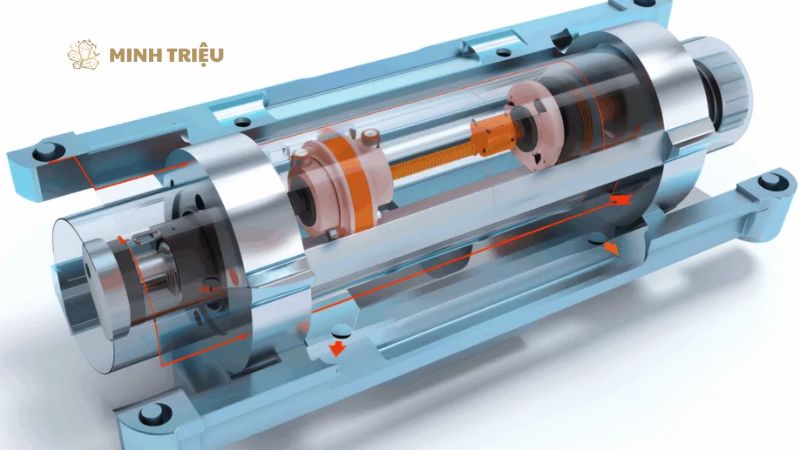

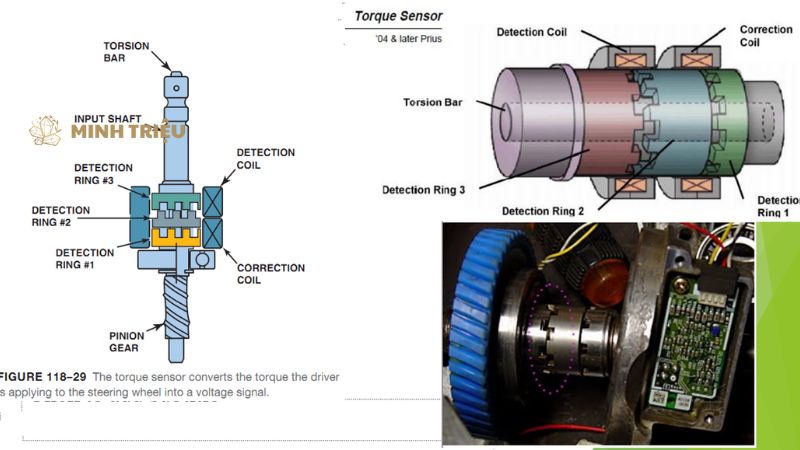

• Cảm biến mô-men xoắn động (Rotary torque sensor) được thiết kế để đo lường mô-men xoắn trong các ứng dụng quay liên tục. Loại cảm biến này thường được tích hợp vào trục quay hoặc động cơ, cho phép robot giám sát lực xoắn tác động trong quá trình quay, chẳng hạn như khi siết ốc, khoan, hoặc đánh bóng. Chúng hoạt động dựa trên nguyên lý biến dạng của vật liệu khi chịu mô-men xoắn, và sự biến dạng này được chuyển đổi thành tín hiệu điện. Đặc điểm nổi bật của cảm biến mô-men xoắn động là khả năng hoạt động liên tục với tốc độ cao, độ chính xác duy trì trong môi trường động, và thường có cấu tạo bền bỉ để chịu được lực xoắn lớn.

• Cảm biến mô-men xoắn tĩnh (Static torque sensor), hay còn gọi là cảm biến lực đa trục (multi-axis force/torque sensor), được sử dụng để đo lường lực tác động và mô-men xoắn tại một điểm cố định hoặc trong các ứng dụng không có chuyển động quay liên tục. Các cảm biến này thường được gắn giữa phần cuối của cánh tay robot và dụng cụ cầm nắm (end-effector) hoặc trực tiếp trên các khớp của robot. Chúng có khả năng đo lường lực theo cả ba phương X, Y, Z và mô-men xoắn theo cả ba trục quay (Rx, Ry, Rz), cung cấp dữ liệu toàn diện về tương tác của robot với môi trường. Cảm biến mô-men xoắn tĩnh là chìa khóa cho các tác vụ đòi hỏi sự khéo léo và phản hồi lực tức thời như lắp ráp, mài, hoặc tương tác cộng tác với con người.

3. Ứng dụng của cảm biến lực/mô-men xoắn trong điều khiển robot

Khả năng cảm nhận lực và mô-men xoắn đã mở ra một kỷ nguyên mới cho robot, cho phép chúng thực hiện các tác vụ phức tạp và tinh vi hơn rất nhiều so với trước đây.

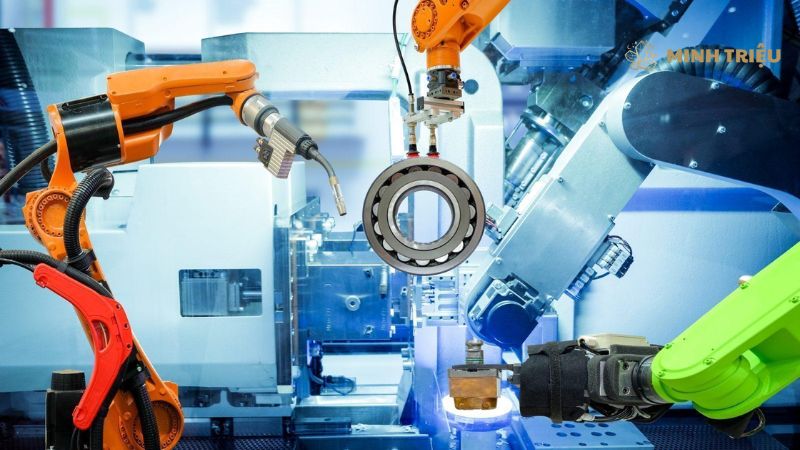

• Lắp ráp chính xác trong tự động hóa công nghiệp là một trong những ứng dụng quan trọng nhất của cảm biến lực/mô-men xoắn. Trong các quy trình lắp ráp yêu cầu độ dung sai thấp, robot cần “cảm nhận” được lực phản hồi khi lắp các chi tiết để đảm bảo chúng khớp đúng và không gây hư hại. Cảm biến lực cho phép robot điều chỉnh vị trí hoặc hướng di chuyển theo thời gian thực, đảm bảo quá trình lắp ráp diễn ra trơn tru, chính xác, ngay cả với các chi tiết phức tạp như ổ bi, bánh răng hoặc linh kiện điện tử nhạy cảm.
• Robot cầm nắm và thao tác được nâng cao đáng kể khả năng nhờ cảm biến lực/mô-men xoắn. Khi robot gắp một vật thể, cảm biến lực giúp robot điều chỉnh lực kẹp vừa đủ để giữ chắc vật mà không làm biến dạng hoặc hư hỏng. Điều này đặc biệt quan trọng khi xử lý các vật liệu dễ vỡ, mềm dẻo hoặc có hình dạng không đồng đều. Robot có thể “cảm nhận” trọng lượng, hình dạng và thậm chí là độ mềm của vật thể để điều chỉnh chiến lược cầm nắm.

• Tương tác cộng tác giữa người và robot (Human-Robot Collaboration – HRC) là một lĩnh vực đang phát triển mạnh mẽ, nơi cảm biến lực/mô-men xoắn đóng vai trò cốt lõi trong việc đảm bảo an toàn. Các cobots (robot cộng tác) được trang bị cảm biến lực ở các khớp hoặc dụng cụ cuối cánh tay để phát hiện bất kỳ va chạm hoặc lực tác động không mong muốn nào từ con người. Nếu một lực vượt ngưỡng an toàn được phát hiện, robot sẽ tự động dừng hoặc giảm tốc độ, ngăn ngừa chấn thương cho người lao động. Điều này cho phép con người và robot làm việc an toàn trong cùng một không gian mà không cần hàng rào bảo vệ.
• Robot Y khoa và Phẫu thuật là một lĩnh vực ứng dụng tiên tiến, nơi độ chính xác và khả năng cảm nhận lực là cực kỳ quan trọng. Trong phẫu thuật robot, cảm biến lực/mô-men xoắn cho phép bác sĩ “cảm nhận” lực mà dụng cụ phẫu thuật đang tác động lên mô, giúp thực hiện các thao tác tinh vi, giảm thiểu rủi ro và tăng độ chính xác của ca mổ. Các ứng dụng khác bao gồm phục hồi chức năng, hỗ trợ người khuyết tật, và pha chế thuốc tự động.
• Học tập và hành vi thích nghi của robot được tăng cường đáng kể nhờ dữ liệu từ cảm biến lực/mô-men xoắn. Robot có thể ghi lại và phân tích dữ liệu lực trong quá trình thực hiện một tác vụ, từ đó “học” cách thực hiện công việc hiệu quả hơn hoặc điều chỉnh hành vi khi gặp các điều kiện bất ngờ.

4. Ưu điểm và nhược điểm của cảm biến lực/mô-men xoắn trong robot

Việc tích hợp cảm biến lực/mô-men xoắn vào robot mang lại nhiều lợi ích chiến lược, nhưng cũng đi kèm với những thách thức cần được cân nhắc kỹ lưỡng.

Ưu điểm:

• Tăng cường độ chính xác và độ tin cậy: Cảm biến lực/mô-men xoắn cho phép robot thực hiện các tác vụ với độ chính xác cao hơn rất nhiều so với việc chỉ dựa vào lập trình vị trí. Robot có thể điều chỉnh vi mô để khớp các bộ phận, siết ốc với mô-men xoắn chuẩn xác, hoặc mài vật liệu đến độ nhẵn mong muốn. Điều này dẫn đến chất lượng sản phẩm cuối cùng đồng đều và đáng tin cậy hơn.
• Nâng cao khả năng tự động hóa các tác vụ phức tạp: Nhiều công việc trước đây yêu cầu sự khéo léo của con người (ví dụ: luồn dây, lắp ráp các chi tiết nhỏ, mài bóng bề mặt không đều) giờ đây có thể được tự động hóa nhờ khả năng cảm nhận lực của robot. Điều này mở rộng phạm vi ứng dụng của robot trong sản xuất.

• Cải thiện an toàn trong tương tác giữa người và robot: Đây là một lợi ích tối quan trọng, đặc biệt với sự phát triển của cobots. Cảm biến lực/mô-men xoắn giúp robot phát hiện va chạm hoặc lực bất thường, cho phép chúng dừng hoặc điều chỉnh hành vi ngay lập tức, bảo vệ sự an toàn của người lao động làm việc gần.
• Giảm thiểu hư hỏng sản phẩm và thiết bị: Bằng cách kiểm soát lực tác động, robot có thể tránh làm hư hại các vật liệu hoặc chi tiết nhạy cảm trong quá trình xử lý. Đồng thời, nó cũng bảo vệ dụng cụ cầm nắm (gripper) và bản thân robot khỏi những lực quá tải, kéo dài tuổi thọ thiết bị.
• Khả năng thích ứng với môi trường không xác định: Trong môi trường sản xuất thực tế, không phải mọi thứ đều hoàn hảo. Vật liệu có thể có sai số nhỏ, vị trí đặt có thể hơi lệch. Cảm biến lực/mô-men xoắn cho phép robot thích nghi với những biến thể nhỏ này, điều chỉnh hành vi để hoàn thành tác vụ ngay cả khi điều kiện không lý tưởng.

Nhược điểm:

• Chi phí cao: Cảm biến lực/mô-men xoắn, đặc biệt là các cảm biến đa trục, thường có giá thành cao hơn đáng kể so với các loại cảm biến thông thường. Điều này làm tăng tổng chi phí đầu tư ban đầu cho hệ thống robot.
• Yêu cầu lắp đặt và hiệu chuẩn cẩn thận: Việc lắp đặt cảm biến lực/mô-men xoắn đòi hỏi độ chính xác cao để đảm bảo dữ liệu đo được là đáng tin cậy. Quá trình hiệu chuẩn cũng phức tạp hơn và cần được thực hiện định kỳ để duy trì độ chính xác.
• Phức tạp trong lập trình và tích hợp: Dữ liệu từ cảm biến lực/mô-men xoắn rất phong phú và phức tạp, đòi hỏi các thuật toán điều khiển và lập trình tinh vi hơn để robot có thể xử lý và phản ứng một cách thông minh. Việc tích hợp dữ liệu này vào hệ thống điều khiển robot hiện có cũng có thể là một thách thức kỹ thuật.
• Độ bền và khả năng chống chịu môi trường: Một số cảm biến có thể nhạy cảm với các yếu tố môi trường khắc nghiệt như nhiệt độ cao, độ ẩm, bụi bẩn hoặc rung động mạnh, có thể ảnh hưởng đến tuổi thọ và độ chính xác của chúng.

5. Giải pháp tích hợp cảm biến lực/mô-men xoắn vào robot công nghiệp

Để tối đa hóa hiệu quả của cảm biến lực/mô-men xoắn, việc tích hợp chúng vào hệ thống robot công nghiệp đòi hỏi một cách tiếp cận đa diện, bao gồm phần cứng, phần mềm và chiến lược điều khiển.

• Lựa chọn cảm biến phù hợp: Bước đầu tiên là chọn loại cảm biến (lực đơn trục, đa trục, mô-men xoắn quay) với dải đo, độ chính xác, và kích thước phù hợp với ứng dụng cụ thể và khả năng chịu tải của robot. Cần xem xét môi trường hoạt động (nhiệt độ, độ ẩm, bụi bẩn) để chọn cảm biến có độ bền tương ứng.

• Thiết kế gắn kết cơ khí: Cảm biến cần được gắn chắc chắn vào vị trí thích hợp trên robot (thường là giữa mặt bích của cổ tay robot và dụng cụ cuối cánh tay – end-effector, hoặc trên từng khớp). Thiết kế gắn kết phải đảm bảo truyền tải lực chính xác đến cảm biến và không gây nhiễu cơ học.
• Tích hợp điện/điện tử: Cảm biến sẽ kết nối với bộ điều khiển robot thông qua các giao diện truyền thông tiêu chuẩn. Điều này bao gồm việc cấp nguồn, truyền tín hiệu đo lường, và đôi khi là các tín hiệu điều khiển phản hồi.
• Phát triển phần mềm điều khiển: Đây là phần phức tạp nhất. Phần mềm điều khiển robot phải có khả năng đọc và xử lý dữ liệu từ cảm biến theo thời gian thực. Các thuật toán điều khiển lực (force control) hoặc điều khiển tuân thủ (compliance control) sẽ được phát triển để robot có thể điều chỉnh chuyển động dựa trên phản hồi lực. Ví dụ, nếu lực tăng đột ngột khi lắp ráp, robot sẽ dừng hoặc rút lui.
• Hiệu chuẩn cảm biến và hệ thống: Sau khi lắp đặt, cảm biến và toàn bộ hệ thống robot cần được hiệu chuẩn cẩn thận để đảm bảo độ chính xác của các giá trị đo được. Quá trình này bao gồm việc xác định các tham số bù trừ cho trọng lực của dụng cụ cầm nắm và các yếu tố khác có thể ảnh hưởng đến phép đo.
• Lập trình ứng dụng cụ thể: Dựa trên các khả năng điều khiển lực đã được thiết lập, người lập trình sẽ viết các chương trình ứng dụng cụ thể cho từng tác vụ (ví dụ: lệnh siết ốc với mô-men xoắn xác định, lệnh tìm kiếm vị trí khớp bằng lực, lệnh đẩy vật thể với lực không đổi).

6. Câu hỏi thường gặp (FAQs)

• Cảm biến lực/mô-men xoắn khác gì so với cảm biến vị trí thông thường của robot? Cảm biến vị trí thông thường (encoders) cho robot chỉ cho robot biết nó đang ở đâu trong không gian. Trong khi đó, cảm biến lực/mô-men xoắn cung cấp thông tin về lực hoặc mô-men xoắn mà robot đang tác động hoặc trải nghiệm. Điều này cho phép robot không chỉ biết “ở đâu” mà còn “cảm nhận được gì”, giúp nó thực hiện các tác vụ đòi hỏi sự tương tác vật lý tinh vi.
• Loại cảm biến này có cần thiết cho mọi ứng dụng robot không? Không phải mọi ứng dụng robot đều cần cảm biến lực/mô-men xoắn. Đối với các tác vụ đơn giản, lặp lại và không yêu cầu tương tác vật lý phức tạp (ví dụ: gắp và đặt đơn giản, hàn điểm trên bề mặt phẳng), cảm biến vị trí có thể là đủ. Tuy nhiên, nếu ứng dụng đòi hỏi độ chính xác cao, tương tác với con người, xử lý vật liệu nhạy cảm, hoặc thực hiện các tác vụ “khéo léo”, thì cảm biến lực/mô-men xoắn trở nên rất quan trọng.
• Việc tích hợp cảm biến lực/mô-men xoắn có làm tăng độ phức tạp trong lập trình robot không? Có, việc tích hợp cảm biến lực/mô-men xoắn thường làm tăng độ phức tạp trong lập trình. Thay vì chỉ lập trình các điểm và quỹ đạo cố định, người lập trình phải tạo ra các vòng lặp điều khiển phản hồi lực, xử lý dữ liệu cảm biến, và thiết lập các ngưỡng phản ứng. Tuy nhiên, các nhà sản xuất robot đang phát triển các công cụ phần mềm trực quan hơn để đơn giản hóa quá trình này.
• Ứng dụng chính của cảm biến mô-men xoắn động là gì? Cảm biến mô-men xoắn động chủ yếu được sử dụng để đo lường mô-men xoắn trong các ứng dụng có chuyển động quay liên tục. Các ứng dụng điển hình bao gồm:
  • Siết ốc tự động: Đảm bảo siết ốc với mô-men xoắn chính xác, tránh quá chặt hoặc quá lỏng.
  • Kiểm tra chất lượng: Đo lường mô-men xoắn cần thiết để quay một bộ phận, kiểm tra ma sát hoặc độ chặt.
  • Gia công: Giám sát mô-men xoắn trong quá trình khoan, taro, hoặc mài để kiểm soát quá trình.

7. Kết luận

Tóm lại, cảm biến lực/mô-men xoắn là những công nghệ đột phá, đã và đang cách mạng hóa khả năng của robot công nghiệp trong sản xuất công nghiệp hiện đại. Chúng trang bị cho robot “giác quan xúc giác” cần thiết, cho phép robot vượt qua giới hạn của lập trình vị trí cứng nhắc để thực hiện các tác vụ đòi hỏi sự khéo léo, nhạy cảm và khả năng tương tác thông minh với môi trường. Từ việc đảm bảo độ chính xác tuyệt đối trong các quy trình lắp ráp tự động hóa công nghiệp, nâng cao an toàn trong tương tác giữa người và cobots, đến mở ra những cánh cửa mới trong y học và phẫu thuật, vai trò của cảm biến lực/mô-men xoắn là không thể phủ nhận. Mặc dù còn những thách thức về chi phí và độ phức tạp trong triển khai, những lợi ích vượt trội về chất lượng, năng suất và an toàn mà chúng mang lại đã khẳng định vị thế của mình như một thành phần thiết yếu trong hành trình hướng tới các nhà máy thông minh và một tương lai tự động hóa toàn diện.
