Hướng Dẫn Chi Tiết Thực Hành Lập Trình Điều Khiển Mức Bồn Bằng PLC

Điều khiển mức bồn chứa là yếu tố then chốt trong nhiều quy trình công nghiệp, ảnh hưởng trực tiếp đến chất lượng sản phẩm và hiệu suất vận hành. PLC mang lại giải pháp điều khiển chính xác và linh hoạt cho nhiệm vụ này. Bài viết sẽ hướng dẫn chi tiết cách thực hành lập trình điều khiển mức bồn, từ ON/OFF cơ bản đến PID nâng cao, giúp kỹ sư làm chủ kỹ năng điều khiển quá trình trong môi trường tự động hóa hiện đại.

1. Tầm Quan Trọng Của Điều Khiển Mức Bồn Trong Tự Động Hóa Công Nghiệp

Tại sao điều khiển mức bồn lại có tầm quan trọng thiết yếu trong tự động hóa công nghiệp? Điều khiển mức bồn đảm bảo sự ổn định của quy trình, ngăn ngừa các sự cố nguy hiểm như tràn hóa chất hoặc làm cạn thiết bị, và duy trì chất lượng sản phẩm thông qua việc kiểm soát chính xác lượng nguyên liệu.

PLC là bộ điều khiển lý tưởng cho nhiệm vụ này, cung cấp khả năng tự động hóa, giám sát liên tục, và phản ứng nhanh với các thay đổi, từ đó nâng cao hiệu quả và an toàn trong sản xuất công nghiệp.

2. Các Khái Niệm Cơ Bản Về Điều Khiển Mức Bồn và PLC

Những khái niệm cơ bản nào cần được nắm vững về điều khiển mức bồn và vai trò của PLC? Việc hiểu rõ nguyên lý hoạt động của các loại cảm biến mức và cách PLC xử lý tín hiệu là nền tảng cho mọi hoạt động lập trình.

2.1. Nguyên lý Điều khiển Mức Bồn và Các Loại Cảm Biến Mức

Nguyên lý cơ bản của điều khiển mức bồn là duy trì mức chất lỏng trong bồn ở một giá trị mong muốn bằng cách điều khiển dòng vào hoặc dòng ra của chất lỏng thông qua bơm hoặc van. Để thực hiện điều này, cảm biến mức là thiết bị không thể thiếu. Cảm biến mức được phân loại thành hai nhóm chính:

Cảm biến mức điểm (Point Level Sensors): Các cảm biến này chỉ phát hiện liệu mức chất lỏng có đạt đến một điểm cụ thể hay không, cung cấp tín hiệu ON/OFF. Ví dụ:

• Cảm biến phao: Sử dụng phao nổi trên bề mặt chất lỏng, kích hoạt công tắc khi đạt đến mức nhất định.
• Cảm biến điện cực: Phát hiện mức chất lỏng dẫn điện khi chất lỏng tiếp xúc với điện cực.
• Cảm biến quang, siêu âm, điện dung: Phát hiện mức không tiếp xúc, phù hợp cho nhiều loại chất lỏng khác nhau.

Cảm biến mức liên tục (Continuous Level Sensors): Các cảm biến này cung cấp thông tin về mức chất lỏng hiện tại dưới dạng tín hiệu analog, cho phép điều khiển chính xác hơn. Ví dụ:

• Cảm biến áp suất thủy tĩnh: Đo áp suất cột chất lỏng, từ đó suy ra mức.
• Cảm biến siêu âm, radar: Đo khoảng cách từ bề mặt chất lỏng đến cảm biến.
• Cảm biến từ tính, điện dung: Đo mức dựa trên sự thay đổi của điện trường hoặc từ trường.

Các cơ cấu chấp hành chính được sử dụng trong hệ thống điều khiển mức bồn bao gồm bơm (để cấp hoặc xả chất lỏng) và van điều khiển (để điều chỉnh lưu lượng).

2.2. Vai trò của PLC và Các Khối Chức năng Chính trong Điều khiển Mức

PLC đóng vai trò là bộ điều khiển trung tâm trong hệ thống điều khiển mức bồn, thực hiện việc thu thập dữ liệu và ra quyết định. PLC tiếp nhận tín hiệu từ cảm biến mức (đầu vào), xử lý logic điều khiển dựa trên chương trình đã lập trình, và xuất tín hiệu điều khiển đến bơm và van (đầu ra). Các khối chức năng PLC chính được sử dụng để thực hiện logic điều khiển bao gồm:

• Digital I/O (Ngõ vào/ra số): Nhận tín hiệu ON/OFF từ cảm biến mức điểm và điều khiển bơm/van ON/OFF.
• Analog I/O (Ngõ vào/ra analog): Nhận tín hiệu analog (ví dụ: 4-20mA, 0-10V) từ cảm biến mức liên tục và xuất tín hiệu analog để điều khiển van tuyến tính hoặc tốc độ bơm thông qua biến tần.
• Timer (Bộ định thời): Điều khiển thời gian hoạt động của bơm/van, thời gian chờ, hoặc thời gian trễ trong các chuỗi hoạt động.
• Comparator (Bộ so sánh): So sánh giá trị mức thực tế được đọc từ cảm biến với giá trị đặt, để đưa ra quyết định điều khiển.
• PID Controller (Bộ điều khiển PID): Sử dụng để điều khiển mức liên tục, đảm bảo sự ổn định và chính xác cao.

3. Thực Hành Lập Trình Điều Khiển Mức Bồn Đơn Giản Bằng PLC

Những phương pháp lập trình điều khiển mức bồn đơn giản nào có thể thực hành bằng PLC? Các kỹ thuật này là nền tảng cho mọi hệ thống điều khiển mức, giúp kỹ sư làm quen với logic cơ bản.

3.1. Lập trình Điều khiển Mức ON/OFF (Điều khiển 2 mức)

Lập trình điều khiển mức ON/OFF có nguyên lý duy trì mức chất lỏng giữa hai điểm đặt (mức thấp và mức cao) bằng cách bật hoặc tắt bơm cấp/xả. Các bước lập trình PLC bao gồm:

• Xác định ngõ vào từ hai cảm biến mức điểm (một cho mức thấp, một cho mức cao) và ngõ ra điều khiển bơm.
• Xây dựng logic điều khiển: Bơm sẽ chạy khi mức xuống dưới mức thấp và dừng khi mức đạt mức cao.
• Tích hợp mạch tự giữ cho bơm, đảm bảo hoạt động liên tục giữa các ngưỡng và bảo vệ quá tải.

Ví dụ thực hành điển hình là điều khiển bơm cấp nước vào bồn chứa hoặc bơm xả nước thải từ một bể thu gom.

3.2. Lập trình Điều khiển Mức với Cảnh báo

Lập trình điều khiển mức với cảnh báo có nguyên lý tích hợp thêm các cảm biến mức điểm để phát hiện mức quá cao hoặc quá thấp, và kích hoạt cảnh báo tương ứng. Các bước lập trình PLC bao gồm:

• Xác định ngõ vào từ các cảm biến mức cảnh báo (ví dụ: mức rất thấp, mức rất cao, mức tràn).
• Lập trình logic cảnh báo: Kích hoạt đèn báo, còi báo, hoặc gửi thông báo qua HMI/SCADA khi mức vượt ngưỡng an toàn được phát hiện.
• Tích hợp logic dừng khẩn cấp bơm/van hoặc kích hoạt van xả an toàn khi mức đạt ngưỡng nguy hiểm, đảm bảo an toàn tối đa cho hệ thống.

Ví dụ thực hành là cảnh báo tràn bồn hóa chất hoặc cảnh báo cạn bồn nguyên liệu.

4. Lập Trình Điều Khiển Mức Bồn Nâng Cao Bằng PLC

Những kỹ thuật lập trình điều khiển mức bồn nâng cao nào có thể thực hiện bằng PLC? Các kỹ thuật này cho phép điều khiển mức chính xác hơn, linh hoạt hơn, và tích hợp với các quy trình phức tạp.

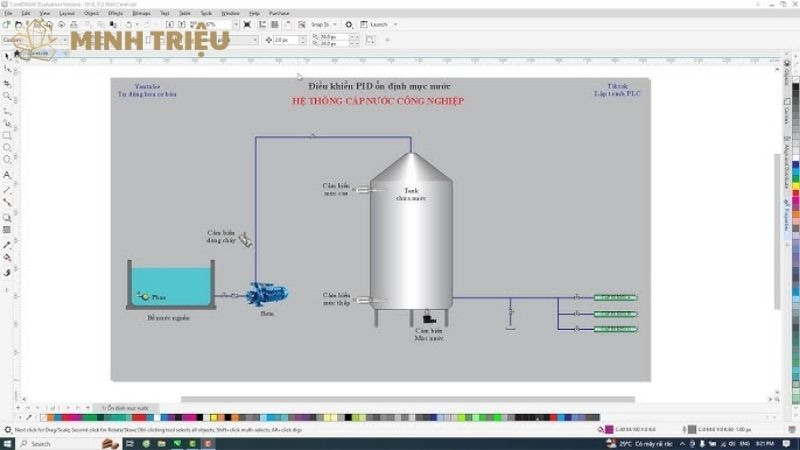

4.1. Lập trình Điều khiển Mức Liên tục bằng PID

Lập trình điều khiển mức liên tục bằng PID có nguyên lý sử dụng cảm biến mức liên tục và thuật toán PID để điều chỉnh lưu lượng van hoặc tốc độ bơm, từ đó duy trì mức ở giá trị đặt một cách ổn định và chính xác. Các bước lập trình PLC bao gồm:

• Xác định ngõ vào analog từ cảm biến mức liên tục và ngõ ra analog điều khiển van tuyến tính hoặc biến tần cho bơm.
• Sử dụng khối PID Controller có sẵn trong phần mềm PLC (hầu hết các hãng PLC đều cung cấp khối này).
• Tinh chỉnh các tham số P (Proportional), I (Integral), D (Derivative) để đạt hiệu suất điều khiển tối ưu (ít dao động, nhanh chóng đạt giá trị đặt, loại bỏ sai số).

Ví dụ thực hành là điều khiển mức nước trong tháp giải nhiệt, mức hóa chất trong bồn phản ứng, hoặc mức nhiên liệu trong bể chứa lớn.

4.2. Lập trình Điều khiển Mức theo Lịch trình hoặc Công thức

Lập trình điều khiển mức theo lịch trình hoặc công thức có nguyên lý điều khiển mức bồn theo các giá trị đặt thay đổi theo thời gian hoặc theo các công thức sản xuất cụ thể. Các bước lập trình PLC bao gồm:

• Sử dụng Timer để chuyển đổi giá trị đặt mức theo lịch trình đã định sẵn (ví dụ: mức cao vào ban ngày, mức thấp vào ban đêm).
• Tích hợp các công thức tính toán mức dựa trên các thông số khác (ví dụ: pha trộn hóa chất theo tỷ lệ, đổ đầy bồn theo khối lượng).
• Sử dụng các lệnh Move, Compare, hoặc các khối hàm số học để điều chỉnh giá trị đặt cho khối PID hoặc logic điều khiển ON/OFF.

Ví dụ thực hành là pha trộn tự động các loại chất lỏng theo tỷ lệ nhất định, hoặc đổ đầy bồn chứa sản phẩm theo mẻ sản xuất.

4.3. Lập trình Xử lý Lỗi Cảm biến và An toàn Hệ thống

Lập trình xử lý lỗi cảm biến và an toàn hệ thống có nguyên lý phát hiện và xử lý các tình huống lỗi từ cảm biến mức hoặc cơ cấu chấp hành để đảm bảo an toàn và tính liên tục của quy trình. Các bước lập trình PLC bao gồm:

• Giám sát tín hiệu từ cảm biến mức (ví dụ: kiểm tra tín hiệu 4-20mA có nằm trong dải hợp lệ không, phát hiện mất tín hiệu).
• Lập trình logic cảnh báo lỗi cảm biến và chuyển sang chế độ an toàn (ví dụ: dừng bơm, đóng van) để ngăn ngừa sự cố.
• Tích hợp các cơ chế dự phòng (redundancy) hoặc logic điều khiển thủ công khi hệ thống tự động gặp sự cố, đảm bảo khả năng vận hành liên tục.

Ví dụ thực hành là cảnh báo và dừng bơm khi cảm biến mức bị lỗi, hoặc chuyển sang chế độ điều khiển bằng tay để người vận hành có thể kiểm soát trực tiếp.

5. Các Yếu Tố Quan Trọng Khác Trong Thực Hành Lập Trình Điều Khiển Mức Bồn

Những yếu tố quan trọng nào khác cần được xem xét trong thực hành lập trình điều khiển mức bồn? Việc chú ý đến các yếu tố này đảm bảo an toàn, hiệu quả, và khả năng bảo trì lâu dài của hệ thống.

• An toàn Điện và An toàn Vận hành: Kỹ sư cần đảm bảo đấu nối điện đúng kỹ thuật, chống ngắn mạch, và bảo vệ quá tải cho bơm/van để ngăn ngừa hỏng hóc thiết bị và nguy hiểm cho người vận hành. Việc tích hợp nút dừng khẩn cấp và rơ le an toàn cho bơm là bắt buộc. Luôn tuân thủ các quy định an toàn khi làm việc với chất lỏng, đặc biệt là hóa chất nguy hiểm, để bảo vệ sức khỏe và tài sản.
• Tài liệu hóa (Documentation): Việc ghi chú code PLC một cách rõ ràng, dễ hiểu, với các chú thích chi tiết là rất quan trọng cho việc debug, bảo trì, và nâng cấp hệ thống sau này. Cung cấp sơ đồ đấu nối điện chi tiết, bảng I/O, và hướng dẫn vận hành, bảo trì hệ thống điều khiển mức bồn giúp người quản lý và kỹ thuật viên dễ dàng nắm bắt thông tin và xử lý sự cố.
• Giao diện HMI/SCADA: Kỹ sư cần thiết kế giao diện trực quan trên HMI/SCADA để người vận hành có thể dễ dàng giám sát mức bồn hiện tại, trạng thái của bơm/van, và các cảnh báo lỗi. Giao diện cũng có thể cho phép người vận hành thay đổi giá trị đặt mức hoặc chuyển đổi chế độ hoạt động (tự động/thủ công) khi cần thiết, nâng cao khả năng tương tác.
• Troubleshooting (Xử lý sự cố): Kỹ sư cần nhận diện các lỗi thường gặp trong hệ thống điều khiển mức bồn như cảm biến mức sai giá trị, bơm không chạy, hoặc van không đóng/mở đúng. Việc nắm vững phương pháp debug code PLC (sử dụng chức năng online monitoring, force I/O) và kiểm tra phần cứng là thiết yếu để khắc phục sự cố nhanh chóng và hiệu quả, giảm thiểu thời gian dừng máy.

6. Kết Luận

Thực hành lập trình điều khiển mức bồn là một ứng dụng thực tiễn phổ biến và vô cùng quan trọng trong nhiều ngành công nghiệp. Nó củng cố kiến thức về PLC, các loại cảm biến mức, cơ cấu chấp hành (bơm, van), và logic điều khiển từ cơ bản (ON/OFF) đến nâng cao (PID, điều khiển theo công thức, xử lý lỗi). Việc nắm vững kỹ năng này không chỉ giúp kỹ sư điều khiển các quy trình chính xác mà còn đảm bảo an toàn vận hành và tối ưu hóa hiệu quả sản xuất.

Việc học hỏi liên tục và áp dụng các kiến thức này vào thực tế sẽ giúp kỹ sư nâng cao năng lực chuyên môn, tự tin đối phó với các thách thức kỹ thuật, và trở thành một chuyên gia tự động hóa thực thụ. Nắm vững lập trình điều khiển mức bồn chính là chìa khóa mở ra nhiều cơ hội trong sự nghiệp kỹ thuật và góp phần vào sự phát triển của sản xuất công nghiệp thông minh và bền vững.
