Thu Thập Và Lưu Trữ Dữ Liệu Từ PLC: Nền Tảng Của Sản Xuất Thông Minh

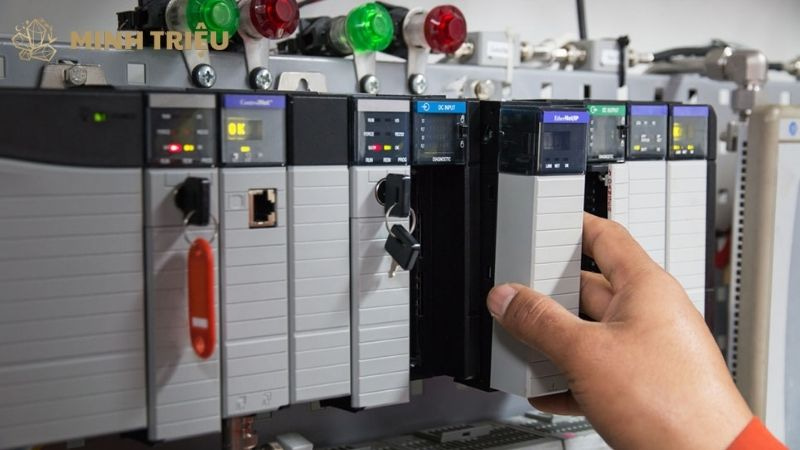

Trong thời đại Công nghiệp 4.0, dữ liệu trở thành tài sản chiến lược giúp doanh nghiệp nâng cao hiệu suất và cạnh tranh. Với vai trò điều khiển chính trong sản xuất, PLC là nguồn cung cấp dữ liệu vận hành quan trọng. Việc thu thập và lưu trữ dữ liệu từ PLC không chỉ hỗ trợ giám sát mà còn mở ra khả năng phân tích và tối ưu hóa quy trình. Bài viết sẽ làm rõ tầm quan trọng của công tác này, giới thiệu các phương pháp phổ biến, thách thức thường gặp, giải pháp khắc phục và xu hướng ứng dụng trong sản xuất thông minh.

1. Tại Sao Cần Thu Thập Và Lưu Trữ Dữ Liệu Từ PLC?

Việc thu thập và lưu trữ dữ liệu từ PLC mang lại nhiều lợi ích chiến lược, từ giám sát đến tối ưu hóa quy trình.

1.1. Giám sát và hiển thị quy trình theo thời gian thực

Thu thập dữ liệu từ PLC giúp hiểu rõ trạng thái hoạt động của máy móc và quy trình sản xuất, cho phép người vận hành nhận biết ngay lập tức hiệu suất hiện tại. Việc trực quan hóa dữ liệu thông qua các bảng điều khiển (dashboard) hoặc HMI (Human Machine Interface) biến những số liệu thô thành thông tin dễ hiểu, hỗ trợ giám sát hiệu quả.

1.2. Phân tích hiệu suất và tối ưu hóa sản xuất

Dữ liệu thu thập từ PLC là cơ sở để phân tích hiệu suất tổng thể, chẳng hạn như tính toán OEE (Overall Equipment Effectiveness) – một chỉ số quan trọng đo lường hiệu quả thiết bị tổng thể. Nó cũng cho phép phân tích nguyên nhân gốc rễ của các vấn đề, xác định lý do gây ra lỗi hoặc thời gian ngừng máy. Từ đó, doanh nghiệp có thể cải tiến quy trình và đưa ra các quyết định dựa trên dữ liệu để tối ưu hóa hoạt động sản xuất.

1.3. Hỗ trợ bảo trì dự đoán và giảm thời gian ngừng máy

Việc giám sát tình trạng thiết bị liên tục thông qua các thông số từ PLC (như nhiệt độ, rung động, dòng điện tiêu thụ của động cơ) giúp dự đoán lỗi tiềm ẩn. Bằng cách phát hiện các bất thường trước khi chúng gây ra sự cố, doanh nghiệp có thể lập kế hoạch bảo trì chủ động, giảm đáng kể thời gian ngừng máy ngoài ý muốn và chi phí sửa chữa đột xuất.

1.4. Đảm bảo chất lượng sản phẩm

Thu thập dữ liệu từ PLC cho phép kiểm soát thông số quy trình chặt chẽ, đảm bảo sản phẩm luôn đạt tiêu chuẩn chất lượng. Ngoài ra, việc lưu trữ dữ liệu từng lô sản phẩm hỗ trợ khả năng truy xuất nguồn gốc một cách chi tiết, điều này đặc biệt quan trọng trong các ngành như thực phẩm, dược phẩm.

1.5. Tuân thủ quy định và báo cáo

Việc ghi lại lịch sử hoạt động thông qua dữ liệu từ PLC giúp doanh nghiệp tuân thủ các yêu cầu pháp lý và kiểm toán. Đồng thời, nó cũng cho phép tạo báo cáo tự động một cách nhanh chóng và chính xác về sản lượng, tiêu thụ năng lượng hoặc các sự kiện quan trọng.

2. Các Phương Pháp Thu Thập Dữ Liệu Từ PLC

Có nhiều phương pháp khác nhau để thu thập dữ liệu từ PLC, tùy thuộc vào kiến trúc hệ thống và yêu cầu cụ thể.

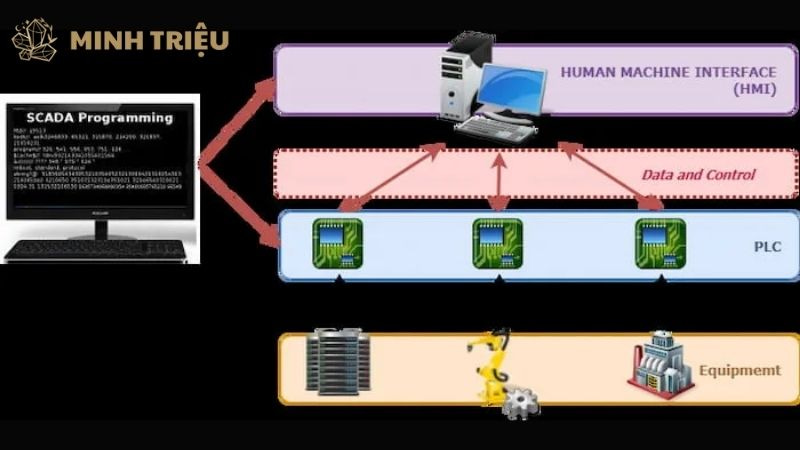

2.1. Kết nối trực tiếp từ HMI/SCADA

Phương pháp này là phổ biến nhất, trong đó HMI hoặc SCADA trực tiếp giao tiếp với PLC để truy xuất dữ liệu. Ưu điểm của nó là sự phổ biến và dễ triển khai cho cả giám sát cục bộ và điều khiển tập trung. Các giao thức công nghiệp thường được sử dụng bao gồm Modbus TCP/IP, Profinet, EtherNet/IP, và đặc biệt là OPC UA, cho phép truyền dữ liệu hiệu quả.

2.2. Sử dụng Gateway/Bộ chuyển đổi giao thức

Khi cần kết nối các PLC cũ hoặc các PLC không tương thích trực tiếp với hệ thống hiện đại, Gateway hoặc bộ chuyển đổi giao thức đóng vai trò là thiết bị trung gian. Chúng chuyển đổi dữ liệu từ giao thức của PLC sang các giao thức phổ biến hơn như MQTT hoặc RESTful API, cho phép gửi dữ liệu lên các nền tảng IoT Platform hoặc Cloud một cách dễ dàng và chuẩn hóa.

2.3. Lập trình trực tiếp trong PLC

Một số PLC hiện đại cho phép lập trình trực tiếp trong PLC để gửi dữ liệu định kỳ đến máy chủ hoặc cơ sở dữ liệu. Ưu điểm của phương pháp này là tính độc lập và khả năng kiểm soát chặt chẽ luồng dữ liệu. Tuy nhiên, nó đòi hỏi kỹ năng lập trình PLC nâng cao và PLC cần có chức năng hỗ trợ truyền thông này.

2.4. Sử dụng máy tính công nghiệp (Industrial PC) với phần mềm chuyên dụng

Máy tính công nghiệp (Industrial PC) chạy các phần mềm chuyên biệt như OPC Client hoặc các ứng dụng thu thập dữ liệu tùy chỉnh cũng là một phương pháp hiệu quả. Ưu điểm của nó là khả năng xử lý mạnh mẽ, tính linh hoạt cao và khả năng tùy biến để đáp ứng các yêu cầu phức tạp, đặc biệt khi cần xử lý dữ liệu ngay tại biên (Edge Computing).

3. Các Giải Pháp Lưu Trữ Dữ Liệu Từ PLC

Sau khi thu thập, dữ liệu từ PLC cần được lưu trữ một cách có hệ thống để phục vụ cho việc phân tích và truy xuất.

3.1. Cơ sở dữ liệu cục bộ (On-premise Databases)

Cơ sở dữ liệu cục bộ là lựa chọn truyền thống cho việc lưu trữ dữ liệu tại chỗ.

• Cơ sở dữ liệu quan hệ (Relational Databases): Bao gồm các hệ quản trị cơ sở dữ liệu phổ biến như SQL Server, MySQL, PostgreSQL. Ưu điểm của chúng là sự phổ biến, dễ quản lý và rất phù hợp cho dữ liệu có cấu trúc. Chúng thường được ứng dụng để lưu trữ dữ liệu lịch sử và phục vụ cho việc tạo báo cáo.
• Cơ sở dữ liệu thời gian chuỗi (Time-Series Databases): Các ví dụ điển hình là InfluxDB và TimescaleDB. Những cơ sở dữ liệu này được tối ưu hóa đặc biệt cho dữ liệu có gắn thẻ thời gian, mang lại hiệu suất cao cho việc phân tích xu hướng và truy vấn dữ liệu cảm biến hoặc thông số quy trình liên tục.

3.2. Lưu trữ trên đám mây (Cloud Storage)

Lưu trữ trên đám mây đang trở thành xu hướng nhờ khả năng mở rộng và tích hợp mạnh mẽ.

• Nền tảng Cloud công nghiệp: Các dịch vụ như AWS IoT Core, Azure IoT Hub, và Google Cloud IoT Core cung cấp khả năng mở rộng không giới hạn, tính sẵn sàng cao và tích hợp sẵn với các dịch vụ phân tích AI/ML. Chúng phù hợp cho việc xử lý Big Data, phân tích dự đoán và giám sát từ xa.
• Cơ sở dữ liệu đám mây: Bao gồm các dịch vụ như Amazon RDS, Azure SQL Database, Google Cloud SQL, cung cấp sự tiện lợi và khả năng quản lý đơn giản cho việc lưu trữ dữ liệu trên cloud.

3.3. Lưu trữ tại biên (Edge Storage)

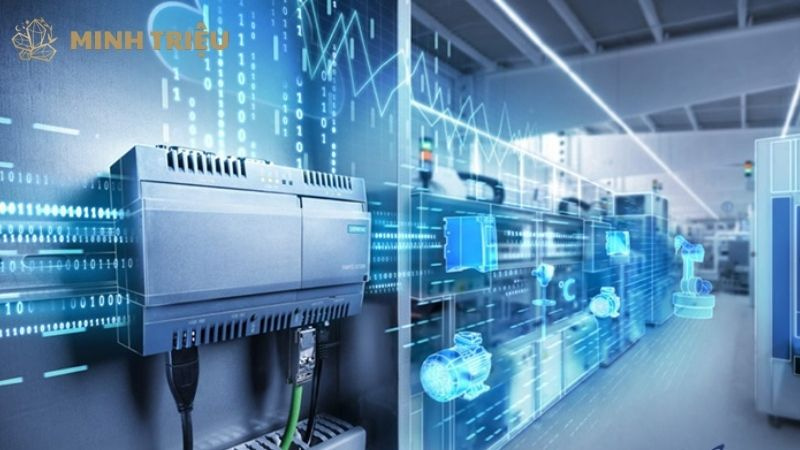

Lưu trữ tại biên liên quan đến việc dữ liệu được lưu trữ và xử lý sơ bộ ngay trên các thiết bị tại biên của mạng (ví dụ: Industrial PC, Gateway). Ưu điểm chính của phương pháp này là giảm độ trễ trong việc phản hồi, giảm băng thông truyền tải lên đám mây, và tăng tính riêng tư cho dữ liệu nhạy cảm, rất phù hợp khi cần phản ứng nhanh hoặc trong môi trường mạng không ổn định.

4. Thách Thức Khi Thu Thập Và Lưu Trữ Dữ Liệu Từ PLC

Việc triển khai hệ thống thu thập và lưu trữ dữ liệu từ PLC đi kèm với một số thách thức cần được giải quyết.

4.1. Tính tương thích và đa dạng giao thức

Một trong những thách thức lớn nhất là tính tương thích hạn chế và đa dạng giao thức của các PLC từ các hãng khác nhau, thường sử dụng giao thức độc quyền. Giải pháp: Sử dụng các chuẩn mở như OPC UA hoặc các Gateway chuyên dụng để chuyển đổi giao thức. Trong một số trường hợp, cần lập trình tùy chỉnh để giao tiếp với các PLC đặc thù.

4.2. Khối lượng dữ liệu lớn và tốc độ cao (Big Data)

Thách thức đáng kể là việc xử lý, truyền tải và lưu trữ khối lượng dữ liệu lớn (Big Data) với tốc độ cao, đôi khi lên đến hàng terabyte mỗi ngày.

Giải pháp: Cần tối ưu hóa tần suất lấy mẫu dữ liệu, áp dụng các kỹ thuật nén dữ liệu hiệu quả, và sử dụng cơ sở dữ liệu thời gian chuỗi hoặc các giải pháp Cloud Computing được thiết kế cho Big Data.

4.3. Bảo mật mạng công nghiệp (OT Security)

Bảo mật mạng công nghiệp (OT Security) là một mối quan tâm hàng đầu, vì dữ liệu từ PLC có thể nhạy cảm và là mục tiêu của các cuộc tấn công mạng.

Giải pháp: Áp dụng mã hóa dữ liệu, xác thực người dùng và thiết bị chặt chẽ, thực hiện phân đoạn mạng, triển khai Firewall công nghiệp và thường xuyên kiểm tra lỗ hổng.

4.4. Chất lượng và ngữ cảnh dữ liệu

Dữ liệu thô từ PLC thường thiếu ngữ cảnh, có thể khó hiểu và không đáng tin cậy nếu không được xử lý đúng cách.

Giải pháp: Cần thực hiện mô hình hóa thông tin (ví dụ: sử dụng OPC UA Information Models) và chuẩn hóa dữ liệu để thêm ngữ cảnh. Các bước làm sạch và xác thực dữ liệu cũng rất cần thiết.

4.5. Chi phí triển khai và bảo trì

Chi phí triển khai và bảo trì hệ thống có thể lớn, bao gồm đầu tư ban đầu vào phần cứng, phần mềm và chi phí đào tạo nhân lực.

Giải pháp: Lập lộ trình triển khai từng bước, ưu tiên sử dụng các giải pháp mở và đánh giá kỹ lưỡng ROI (Return on Investment) để đảm bảo hiệu quả kinh tế.

5. Ứng Dụng Thực Tế Của Việc Thu Thập Dữ Liệu Từ PLC

Việc thu thập dữ liệu từ PLC mang lại nhiều ứng dụng thực tế quan trọng trong sản xuất.

• Giám sát hiệu suất thiết bị (OEE): Dữ liệu từ PLC được tự động thu thập để tính toán các thành phần của OEE như thời gian chạy máy, thời gian ngừng máy, và số lượng sản phẩm lỗi, cung cấp cái nhìn tổng thể về hiệu quả sản xuất.
• Bảo trì dự đoán: Bằng cách liên tục theo dõi các thông số như rung động hoặc nhiệt độ động cơ từ PLC, hệ thống có thể dự đoán sớm các hỏng hóc tiềm ẩn, cho phép thực hiện bảo trì dự đoán trước khi sự cố xảy ra.
• Tối ưu hóa năng lượng: Hệ thống SCADA hoặc phần mềm quản lý năng lượng thu thập dữ liệu tiêu thụ điện từ PLC của các máy móc, phân tích để xác định các cơ hội giảm lãng phí năng lượng và tối ưu hóa chi phí.
• Kiểm soát chất lượng tự động: PLC ghi lại các thông số quy trình quan trọng như áp suất, nhiệt độ, hoặc độ pH cho mỗi lô sản phẩm. Dữ liệu này sau đó được lưu trữ và phân tích để đảm bảo chất lượng sản phẩm đồng đều và tuân thủ các tiêu chuẩn.
• Tích hợp MES/ERP: Dữ liệu sản xuất từ PLC (ví dụ: số lượng sản phẩm hoàn thành, thời gian chu kỳ) được truyền lên các hệ thống quản lý cấp cao hơn như MES (Manufacturing Execution System) và ERP (Enterprise Resource Planning), giúp quản lý toàn diện từ cấp sàn nhà máy đến cấp doanh nghiệp.

6. Kết Luận

Việc thu thập và lưu trữ dữ liệu từ PLC không chỉ là một yêu cầu kỹ thuật mà còn là nền tảng cốt lõi của một nhà máy thông minh và hiệu quả. Nó mang lại vô vàn lợi ích, từ giám sát và tối ưu hóa quy trình, đến hỗ trợ bảo trì dự đoán và đảm bảo chất lượng sản phẩm. Để thành công trong kỷ nguyên Công nghiệp 4.0, các doanh nghiệp cần đầu tư vào một chiến lược dữ liệu toàn diện, lựa chọn các phương pháp và giải pháp lưu trữ phù hợp với nhu cầu của mình.

Tương lai của việc quản lý dữ liệu từ PLC sẽ tiếp tục phát triển mạnh mẽ, định hình nên các quy trình sản xuất ngày càng thông minh, linh hoạt và tối ưu.
