Thanh Ghi và Địa Chỉ Bộ Nhớ trong PLC – Nền Tảng Bộ Nhớ của PLC trong Tự Động Hóa

Trong cấu trúc bộ nhớ này, thanh ghi và địa chỉ bộ nhớ là hai khái niệm nền tảng mà mọi kỹ sư tự động hóa cần nắm vững. Thanh ghi là các vùng nhớ nhỏ, tốc độ cao được sử dụng để lưu trữ dữ liệu tạm thời cho các phép toán và điều khiển, trong khi địa chỉ bộ nhớ là các định danh duy nhất cho phép chương trình truy cập vào từng vị trí dữ liệu cụ thể.

Bài viết này sẽ cung cấp một cái nhìn toàn diện về cấu trúc bộ nhớ của PLC, các loại thanh ghi phổ biến, cách thức hoạt động của hệ thống địa chỉ bộ nhớ theo từng hãng, và những ứng dụng thực tế của chúng, đồng thời chỉ ra các lỗi thường gặp và cách khắc phục hiệu quả.

1. Tổng Quan về Cấu Trúc Bộ Nhớ PLC

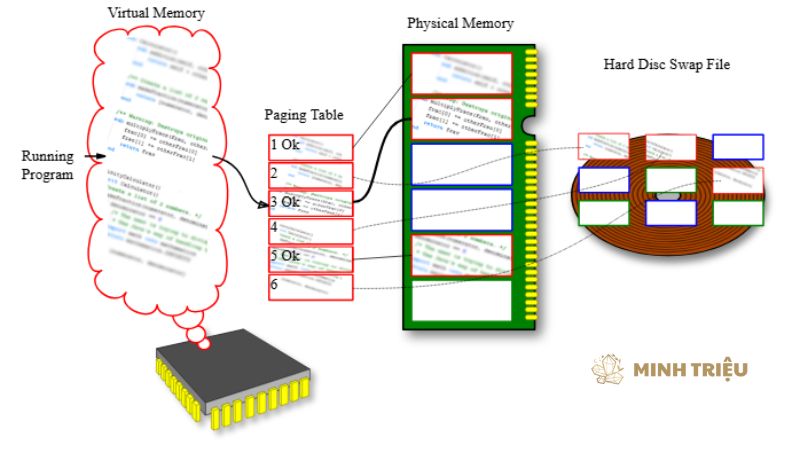

Để hiểu cách thanh ghi và địa chỉ bộ nhớ hoạt động, trước tiên chúng ta cần nắm rõ cấu trúc tổng thể của bộ nhớ PLC. Bộ nhớ PLC hoạt động như một kho lưu trữ trung tâm, nơi chứa đựng tất cả thông tin cần thiết để PLC vận hành hiệu quả, từ mã chương trình đến dữ liệu I/O và các giá trị biến tạm thời.Nó được tổ chức một cách có hệ thống để CPU có thể truy cập dữ liệu nhanh chóng và chính xác.

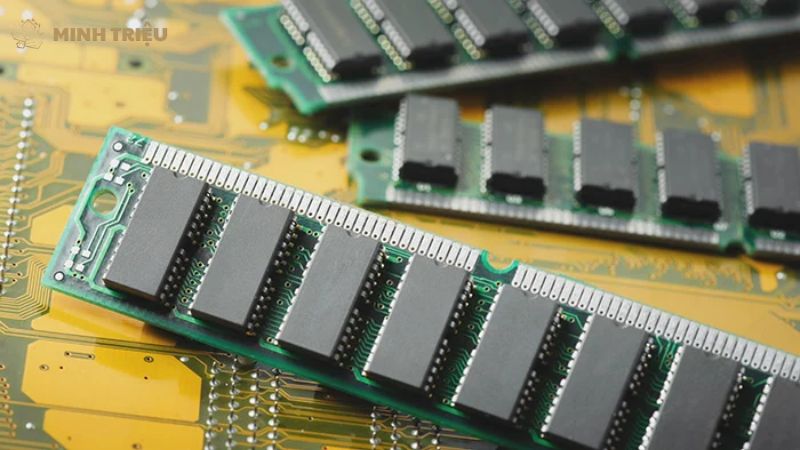

Về mặt vật lý, PLC thường sử dụng nhiều loại bộ nhớ khác nhau:

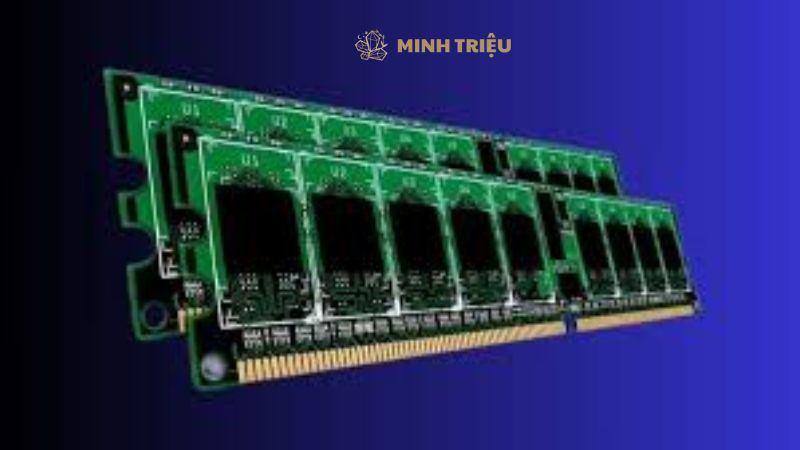

• RAM (Random Access Memory): Là bộ nhớ dễ bay hơi, được dùng để lưu trữ chương trình đang chạy và dữ liệu thay đổi liên tục. Khi mất điện, dữ liệu trong RAM sẽ bị xóa.

• ROM (Read-Only Memory): Chứa hệ điều hành cơ bản của PLC và không thể thay đổi bởi người dùng.
• EEPROM/Flash Memory: Là bộ nhớ không bay hơi, dùng để lưu trữ chương trình người dùng và dữ liệu cấu hình, đảm bảo chúng không bị mất khi mất điện.

Sự khác biệt giữa bộ nhớ chương trình và bộ nhớ dữ liệu

Trong cấu trúc logic của PLC, bộ nhớ được phân chia rõ ràng thành hai khu vực chính để quản lý thông tin một cách hiệu quả.

• Bộ nhớ chương trình là nơi PLC lưu trữ toàn bộ các lệnh và logic điều khiển được lập trình bởi người dùng, xác định cách PLC sẽ phản ứng với các tín hiệu đầu vào và điều khiển các thiết bị đầu ra. Đây là “bộ não” của PLC, chứa các đoạn code Ladder Logic, Function Block Diagram (FBD), hay Structured Text (ST) mà PLC sẽ thực thi theo chu kỳ quét.

• Bộ nhớ dữ liệu là khu vực lưu trữ tất cả các giá trị biến, trạng thái của các ngõ vào/ra (I/O), giá trị của bộ đếm, bộ định thời, và các thông tin vận hành khác thay đổi liên tục trong quá trình PLC hoạt động. Khi một cảm biến thay đổi trạng thái, giá trị này sẽ được ghi vào một vị trí trong bộ nhớ dữ liệu. Khi PLC thực hiện một phép tính, kết quả cũng được lưu trữ tại đây.

• Sự tương tác giữa hai loại bộ nhớ này là liên tục và chặt chẽ, khi bộ nhớ chương trình truy cập và thao tác với dữ liệu được lưu trữ trong bộ nhớ dữ liệu để thực hiện các chức năng điều khiển.

2. Thanh ghi trong PLC: Các Loại và Chức Năng

Thanh ghi trong ngữ cảnh PLC là các vùng nhớ nhỏ, tốc độ cao, được tích hợp trực tiếp trong CPU hoặc các module I/O, được dùng để lưu trữ dữ liệu tạm thời cho các phép toán, trạng thái I/O hoặc các hoạt động điều khiển tức thời. Chúng đóng vai trò quan trọng trong việc tăng cường hiệu suất xử lý của PLC, cho phép CPU truy cập và thao tác dữ liệu một cách nhanh chóng mà không cần phải truy cập vào bộ nhớ chính chậm hơn. Tầm quan trọng của thanh ghi nằm ở khả năng tối ưu hóa tốc độ xử lý của PLC, bằng cách cung cấp quyền truy cập nhanh chóng vào các giá trị dữ liệu thường xuyên được sử dụng trong các chu kỳ quét của chương trình.

Các loại thanh ghi phổ biến và ứng dụng

Mỗi loại thanh ghi có một mục đích cụ thể trong kiến trúc bộ nhớ của PLC:

• Thanh ghi đầu vào (Input Registers/I): Thanh ghi đầu vào lưu trữ trạng thái hiện tại của các ngõ vào vật lý từ các cảm biến, nút nhấn, công tắc giới hạn, hoặc các thiết bị đầu vào khác được kết nối với PLC. Khi một cảm biến bật, bit tương ứng trong thanh ghi đầu vào sẽ được đặt thành TRUE (1).

• Thanh ghi đầu ra (Output Registers/Q): Thanh ghi đầu ra lưu trữ trạng thái mà PLC muốn điều khiển cho các thiết bị chấp hành như động cơ, đèn báo, van điện từ, contactor, và các relay. Khi một bit trong thanh ghi đầu ra được đặt thành TRUE (1) bởi chương trình PLC, tín hiệu điện tương ứng sẽ được gửi đến thiết bị đầu ra.
• Thanh ghi nhớ nội bộ (Memory/Internal Registers/M/V): Thanh ghi nhớ nội bộ được sử dụng để lưu trữ các bit nhớ trung gian, cờ hiệu, hoặc dữ liệu nội bộ không liên quan trực tiếp đến các ngõ vào/ra vật lý, giúp thực hiện các logic điều khiển phức tạp. Chúng thường được dùng để lưu trữ trạng thái tạm thời, kết quả của các phép so sánh, hoặc các cờ cho biết một phần của chương trình đã hoàn thành.
• Thanh ghi dữ liệu (Data Registers/D): Thanh ghi dữ liệu chuyên dùng để lưu trữ các giá trị số (số nguyên, số thực), chuỗi ký tự, hoặc các cấu trúc dữ liệu phức tạp khác, phục vụ cho các phép tính toán, đếm, lưu trữ giá trị thời gian, và quản lý dữ liệu lớn hơn.
• Thanh ghi bộ định thời (Timer Registers/T): Thanh ghi bộ định thời lưu trữ giá trị thời gian hiện tại đang đếm và giá trị thời gian đặt trước (preset value) của các bộ định thời (timer) trong chương trình PLC. Khi một timer được kích hoạt, giá trị trong thanh ghi này sẽ thay đổi theo thời gian.
• Thanh ghi bộ đếm (Counter Registers/C): Thanh ghi bộ đếm lưu trữ giá trị đếm hiện tại (accumulated value) và giá trị đặt trước (preset value) của các bộ đếm (counter) trong chương trình PLC. Chúng được dùng để theo dõi số lần một sự kiện xảy ra, ví dụ như số sản phẩm đã đi qua cảm biến.
• Thanh ghi đặc biệt/hệ thống (Special/System Registers): Thanh ghi đặc biệt/hệ thống chứa thông tin về trạng thái hoạt động của PLC, mã lỗi, thời gian thực, và các bit/word cờ hệ thống được PLC tự động quản lý. Chúng thường được dùng để chẩn đoán lỗi, đồng bộ thời gian hoặc giám sát hiệu suất CPU.

3. Địa chỉ Bộ nhớ trong PLC: Cấu Trúc và Cách Truy Cập

Địa chỉ bộ nhớ là một định danh duy nhất được gán cho mỗi vị trí lưu trữ dữ liệu trong bộ nhớ của PLC, cho phép chương trình truy cập trực tiếp vào các giá trị cụ thể để đọc hoặc ghi dữ liệu.Hiểu hệ thống địa chỉ là điều kiện tiên quyết để lập trình PLC hiệu quả, bởi vì thông qua các địa chỉ này, PLC biết nơi cần tìm dữ liệu đầu vào, nơi cần lưu trữ kết quả tính toán, và nơi cần gửi lệnh điều khiển.

3.1 Cấu trúc địa chỉ bộ nhớ theo hãng PLC

Mỗi nhà sản xuất PLC thường có một quy ước đặt địa chỉ bộ nhớ và cách tổ chức dữ liệu riêng biệt.

• Siemens (Ví dụ S7-1200/1500 – TIA Portal): Siemens sử dụng cấu trúc địa chỉ khá rõ ràng, thường dựa trên các vùng nhớ và Data Blocks (DB).

Inputs (I) và Outputs (Q): Được địa chỉ hóa theo bit, byte, word, double word.

• • %I0.0: Bit 0 của Byte Input 0.
  • %IB1: Byte Input 1.
  • %IW2: Word Input bắt đầu từ Byte 2.
  • %ID4: Double Word Input bắt đầu từ Byte 4.

Global Memory (M): Dùng cho các bit, byte, word, double word nhớ nội bộ toàn cục.

• • %M10.0: Bit 0 của Byte Memory 10.
  • %MB20: Byte Memory 20.
  • %MW30: Word Memory bắt đầu từ Byte 30.
  • %MD40: Double Word Memory bắt đầu từ Byte 40.

Data Blocks (DB): Là các vùng nhớ có cấu trúc, linh hoạt, nơi người dùng định nghĩa các biến (tag) của mình với nhiều kiểu dữ liệu khác nhau.

• • "My_DB".My_Variable: Truy cập một biến có tên My_Variable trong Data Block My_DB.
  • DB1.DBX0.0: Bit 0 của Byte 0 trong Data Block 1.
  • DB2.DBW10: Word bắt đầu từ Byte 10 trong Data Block 2.
  • DB3.DBD20: Double Word bắt đầu từ Byte 20 trong Data Block 3.

Giải thích ý nghĩa của Bit, Byte, Word, Double Word:

• • Bit: Đơn vị nhỏ nhất của bộ nhớ, lưu trữ 0 hoặc 1 (TRUE/FALSE).
  • Byte: Nhóm 8 bit.
  • Word: Nhóm 2 byte (16 bit).
  • Double Word (DWord): Nhóm 4 byte (32 bit).

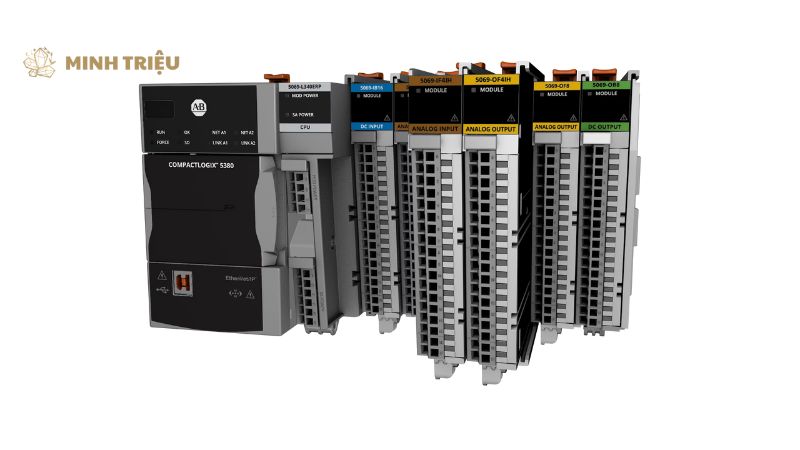

• Rockwell Automation (Ví dụ CompactLogix/ControlLogix – Studio 5000): Rockwell sử dụng một phương pháp địa chỉ hóa dựa trên Tags (thẻ), trừu tượng hóa địa chỉ vật lý để lập trình dễ hơn.

Tags: Các biến được đặt tên có ý nghĩa, mà lập trình viên khai báo và sử dụng.

• • My_Motor.Start_PB: Tag điều khiển nút nhấn khởi động động cơ.
  • Tank_Level_Sensor: Tag đọc giá trị cảm biến mức bồn.

Phân biệt Controller Scope Tags và Program Scope Tags:

• • Controller Scope Tags: Có thể được truy cập từ bất kỳ chương trình con nào trong bộ điều khiển.
  • Program Scope Tags: Chỉ có thể được truy cập trong phạm vi của chương trình con mà chúng được khai báo.

Ánh xạ Tag với vùng nhớ: Các Tag này được phần mềm ánh xạ tới các vùng nhớ vật lý (ví dụ: Input, Output, Control) một cách tự động hoặc thông qua cấu hình bởi người dùng. Ví dụ, một tag Motor_Run kiểu BOOL có thể được ánh xạ tới một bit đầu ra vật lý của PLC.

• Mitsubishi Electric (Ví dụ FX Series): Mitsubishi sử dụng ký hiệu trực tiếp hơn để địa chỉ hóa các vùng nhớ.
  • X: Đầu vào (Input), ví dụ X0, X10.
  • Y: Đầu ra (Output), ví dụ Y0, Y10.
  • M: Relay nội bộ (Internal Relay/Memory Bit), ví dụ M0, M100.
  • D: Thanh ghi dữ liệu (Data Register), ví dụ D0, D100.
  • T: Bộ định thời (Timer), ví dụ T0.
  • C: Bộ đếm (Counter), ví dụ C0.

3.2 Cách truy cập và sử dụng địa chỉ bộ nhớ trong lập trình

Cách truy cập và sử dụng địa chỉ bộ nhớ trong lập trình bao gồm việc sử dụng địa chỉ trực tiếp để thao tác với I/O vật lý hoặc các vùng nhớ cố định, và địa chỉ gián tiếp cho các tác vụ linh hoạt hơn như truy cập mảng.

• Địa chỉ trực tiếp (Direct Addressing): Đây là phương pháp phổ biến nhất, nơi bạn sử dụng trực tiếp tên hoặc ký hiệu địa chỉ của vùng nhớ (ví dụ: I0.0, M10.0, D10).
• Địa chỉ gián tiếp (Indirect Addressing): Một số PLC cho phép truy cập bộ nhớ bằng cách sử dụng nội dung của một thanh ghi khác làm địa chỉ. Điều này hữu ích khi bạn cần truy cập tuần tự một chuỗi các địa chỉ (ví dụ: duyệt qua các phần tử của một mảng).

Việc hiểu hệ thống địa chỉ là cực kỳ quan trọng để khai báo biến đúng cách, đọc và ghi dữ liệu chính xác, cũng như gỡ lỗi hiệu quả khi có sự cố xảy ra. Sai sót trong địa chỉ có thể dẫn đến việc điều khiển sai thiết bị hoặc đọc sai dữ liệu, gây ra hậu quả nghiêm trọng trong sản xuất.

4. Ứng Dụng Thực Tế của Thanh ghi và Địa chỉ Bộ nhớ

Thanh ghi và địa chỉ bộ nhớ là những thành phần cơ bản được sử dụng rộng rãi trong mọi khía cạnh của lập trình và vận hành PLC, từ thu thập dữ liệu đến giao tiếp và xử lý lỗi.

4.1. Lưu trữ và xử lý dữ liệu từ cảm biến và thiết bị chấp hành

Dữ liệu từ cảm biến và các thiết bị đầu vào được tự động lưu trữ vào các thanh ghi đầu vào thông qua các địa chỉ I/O tương ứng, cho phép PLC đọc và sử dụng thông tin này để đưa ra quyết định điều khiển.Khi một cảm biến tiệm cận phát hiện vật thể, trạng thái của nó (TRUE) sẽ được phản ánh ngay lập tức trong một bit cụ thể của thanh ghi đầu vào.

4.2. Thực hiện các phép toán và logic điều khiển

Các thanh ghi nhớ nội bộ và thanh ghi dữ liệu đóng vai trò quan trọng trong việc lưu trữ kết quả trung gian của các phép cộng, trừ, nhân, chia, hoặc so sánh, làm nền tảng cho việc thực thi logic điều khiển phức tạp.

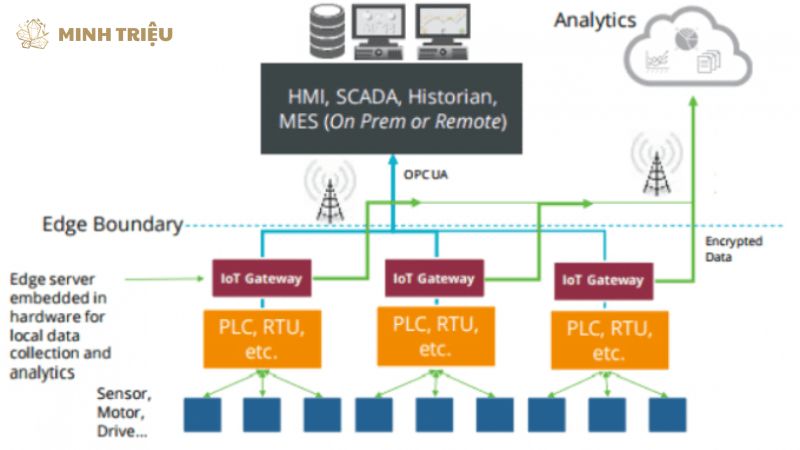

4.3. Giao tiếp với HMI/SCADA và các hệ thống khác

HMI (Human Machine Interface) và hệ thống SCADA (Supervisory Control and Data Acquisition) truy cập dữ liệu trong các thanh ghi và địa chỉ bộ nhớ của PLC để hiển thị thông tin quan trọng cho người vận hành hoặc gửi lệnh điều khiển xuống PLC.

4.4. Quản lý trạng thái hệ thống và xử lý lỗi

Thanh ghi đặc biệt/hệ thống là nguồn thông tin quý giá để giám sát tình trạng hoạt động của PLC, giúp phát hiện sớm các vấn đề như lỗi CPU, lỗi nguồn, hoặc trạng thái pin yếu. Các bit cờ hệ thống có thể cho biết liệu PLC có đang ở chế độ RUN hay STOP, hay liệu nó có gặp lỗi phần cứng nào không. Lưu trữ các mã lỗi vào các thanh ghi dữ liệu là một thực tiễn tốt để hỗ trợ chẩn đoán và khắc phục sự cố, cho phép kỹ sư xem lại lịch sử lỗi và xác định nguyên nhân gốc rễ.

5. Các Lỗi Thường Gặp và Cách Khắc Phục

Trong quá trình làm việc với thanh ghi và địa chỉ bộ nhớ PLC, các kỹ sư thường gặp phải một số lỗi phổ biến. Việc nhận diện và hiểu rõ cách khắc phục các lỗi này là rất quan trọng để đảm bảo chương trình PLC hoạt động ổn định và hiệu quả.

5.1. Lỗi địa chỉ không hợp lệ hoặc trùng lặp

Lỗi địa chỉ không hợp lệ hoặc trùng lặp xảy ra khi lập trình viên gán một địa chỉ không tồn tại hoặc vô tình gán cùng một địa chỉ cho hai biến khác nhau, dẫn đến xung đột trong bộ nhớ và hoạt động không đúng.

Nguyên nhân:

• Nhập sai địa chỉ thủ công.
• Trùng lặp địa chỉ khi không sử dụng bảng tag một cách cẩn thận.
• Cấu hình I/O phần cứng không khớp với khai báo trong phần mềm.

Cách khắc phục:

• Kiểm tra bảng tag/bảng địa chỉ: Rà soát lại tất cả các tag và địa chỉ trong phần mềm lập trình để phát hiện các địa chỉ trùng lặp hoặc sai cú pháp.
• Sử dụng công cụ kiểm tra lỗi của phần mềm: Hầu hết các phần mềm PLC đều có tính năng kiểm tra lỗi cú pháp và lỗi logic, bao gồm cả lỗi địa chỉ.
• Đối chiếu cấu hình phần cứng: Đảm bảo rằng các module I/O vật lý được cấu hình và địa chỉ hóa đúng trong phần mềm.

5.2. Lỗi truy cập ngoài phạm vi bộ nhớ

Lỗi truy cập ngoài phạm vi bộ nhớ xảy ra khi chương trình cố gắng đọc hoặc ghi dữ liệu vào một địa chỉ nằm ngoài vùng nhớ được cấp phát hoặc tồn tại, thường gặp khi làm việc với mảng hoặc con trỏ.

Nguyên nhân:

• Truy cập chỉ số mảng vượt quá giới hạn.
• Sử dụng con trỏ không đúng cách, trỏ đến vùng nhớ không hợp lệ.
• Khai báo kích thước bộ nhớ nhỏ hơn so với nhu cầu sử dụng thực tế.

Cách khắc phục:

• Kiểm tra lại cấu hình bộ nhớ: Đảm bảo kích thước của các Data Block hoặc vùng nhớ được khai báo đủ lớn cho dữ liệu mà bạn muốn lưu trữ.
• Kiểm soát chỉ số mảng: Luôn kiểm tra giới hạn của chỉ số mảng trước khi truy cập để tránh lỗi.
• Giới hạn vùng nhớ cho phép: Nắm rõ các vùng nhớ được phép truy cập và tránh các địa chỉ dành riêng cho hệ thống.

5.3. Lỗi đọc/ghi dữ liệu không chính xác

Lỗi đọc/ghi dữ liệu không chính xác thường phát sinh do sự không khớp về kiểu dữ liệu giữa biến được khai báo và cách dữ liệu được truy cập, hoặc do các vấn đề về truyền thông.

Nguyên nhân:

• Sai kiểu dữ liệu khi truy cập: Đọc một WORD từ địa chỉ của một BYTE, hoặc đọc một REAL từ địa chỉ của một INT.
• Lỗi truyền thông: Dữ liệu bị nhiễu hoặc truyền không đầy đủ giữa PLC và các thiết bị khác (ví dụ: HMI).

Cách khắc phục:

• Đảm bảo kiểu dữ liệu khớp: Luôn đảm bảo rằng kiểu dữ liệu của biến trong chương trình khớp với cách dữ liệu được lưu trữ và truy cập trong bộ nhớ.
• Kiểm tra kết nối truyền thông: Đối với các lỗi liên quan đến giao tiếp, hãy kiểm tra cáp mạng, cấu hình địa chỉ IP, và các tham số truyền thông khác.
• Sử dụng Watch Table: Giám sát giá trị của các biến trong Watch Table của phần mềm lập trình để xem dữ liệu có được đọc/ghi chính xác hay không.

5.4. Lỗi do không hiểu cấu trúc bộ nhớ của hãng cụ thể

Lỗi do không hiểu cấu trúc bộ nhớ của một hãng PLC cụ thể là phổ biến khi lập trình viên chuyển đổi giữa các nền tảng PLC khác nhau mà không nghiên cứu kỹ tài liệu của nhà sản xuất. Kiến thức về địa chỉ I, Q, M của Siemens sẽ không thể áp dụng trực tiếp cho hệ thống Tag của Rockwell.

Nguyên nhân:

• Áp dụng quy ước địa chỉ từ hãng này sang hãng khác mà không điều chỉnh.
• Thiếu kinh nghiệm hoặc tài liệu về kiến trúc bộ nhớ của PLC cụ thể.

Cách khắc phục:

• Đọc tài liệu của nhà sản xuất: Luôn tham khảo tài liệu hướng dẫn lập trình và phần cứng của nhà sản xuất PLC bạn đang sử dụng.
• Thực hành trên phần mềm mô phỏng: Sử dụng phần mềm mô phỏng PLC để làm quen với cấu trúc địa chỉ và cách truy cập bộ nhớ của hãng đó.
• Học hỏi từ cộng đồng: Tham gia các diễn đàn, nhóm chuyên môn để học hỏi kinh nghiệm từ các lập trình viên khác.

6. Kết Luận

Thanh ghi và địa chỉ bộ nhớ là xương sống cho việc lưu trữ và xử lý dữ liệu trong PLC, đóng vai trò nền tảng cho mọi hoạt động tự động hóa trong sản xuất công nghiệp. Từ việc thu thập tín hiệu cảm biến, thực thi các thuật toán điều khiển phức tạp, đến giao tiếp với các hệ thống giám sát cấp cao, mọi thao tác đều diễn ra thông qua việc truy cập và quản lý các vùng nhớ này. Việc nắm vững kiến thức về các loại thanh ghi, cấu trúc địa chỉ của từng hãng PLC, và cách chúng tương tác là không thể thiếu đối với bất kỳ kỹ sư tự động hóa nào.
