So Sánh Các Ngôn Ngữ Lập Trình PLC: Hướng Dẫn Chi Tiết Từ A-Z

Bạn đang băn khoăn không biết nên chọn ngôn ngữ nào để lập trình PLC cho dự án tự động hóa của mình? Mỗi ngôn ngữ sở hữu những ưu và nhược điểm riêng, tương thích với các loại ứng dụng khác nhau. Việc lựa chọn ngôn ngữ lập trình phù hợp có ý nghĩa quyết định đến hiệu suất, độ tin cậy và khả năng bảo trì của hệ thống. Bài viết này sẽ đi sâu so sánh các ngôn ngữ lập trình PLC phổ biến, được chuẩn hóa theo tiêu chuẩn IEC 61131-3 bao gồm Ladder Diagram (LD), Structured Text (ST), Function Block Diagram (FBD), Instruction List (IL), và Sequential Function Chart (SFC). Chúng tôi sẽ phân tích ưu nhược điểm của từng ngôn ngữ, đưa ra các tiêu chí lựa chọn và ví dụ thực tế, giúp bạn đưa ra quyết định tối ưu cho từng loại ứng dụng và phong cách làm việc.

1. Tổng Quan Về Các Ngôn Ngữ Lập Trình PLC Theo IEC 61131-3

Tiêu chuẩn IEC 61131-3 ra đời nhằm mục đích chính là chuẩn hóa các ngôn ngữ lập trình cho PLC, hướng tới việc tăng cường tính tương thích giữa các nền tảng khác nhau và giảm thiểu chi phí đào tạo cho các kỹ sư tự động hóa. Tiêu chuẩn này định nghĩa cú pháp, ngữ nghĩa, và các kiểu dữ liệu cơ bản, tạo ra một khuôn khổ chung mà các nhà sản xuất PLC tuân thủ. IEC 61131-3 quy định năm ngôn ngữ lập trình chính cho PLC, mỗi loại có đặc điểm và ứng dụng riêng:

• Ladder Diagram (LD): Đây là một ngôn ngữ đồ họa, mô phỏng trực quan các mạch điều khiển rơle điện truyền thống. LD là ngôn ngữ phổ biến nhất, đặc biệt dễ học cho những người có nền tảng về điện và điều khiển điện.
• Structured Text (ST): Là một ngôn ngữ lập trình cấp cao, dạng văn bản, với cú pháp tương tự như Pascal hoặc C. ST mạnh mẽ cho các thuật toán phức tạp, tính toán số học và xử lý dữ liệu.
• Function Block Diagram (FBD): Cũng là một ngôn ngữ đồ họa, FBD sử dụng các “khối chức năng” (Function Block) có đầu vào và đầu ra để biểu diễn các tác vụ điều khiển. Nó mô phỏng các cổng logic và mạch điện tử số.
• Instruction List (IL): Đây là ngôn ngữ cấp thấp nhất, dạng văn bản, giống như hợp ngữ (Assembly language). IL sử dụng bộ tích lũy (accumulator) và tập trung vào việc tối ưu hóa hiệu suất và sử dụng bộ nhớ.
• Sequential Function Chart (SFC): Là một ngôn ngữ đồ họa, SFC được thiết kế đặc biệt để mô tả các quy trình tuần tự theo các “bước” và “chuyển tiếp”. Nó lý tưởng cho việc quản lý các hệ thống điều khiển trạng thái (state machine).

2. So Sánh Chi Tiết Từng Ngôn Ngữ Lập Trình PLC

Mỗi ngôn ngữ lập trình PLC có những đặc tính riêng biệt, ảnh hưởng trực tiếp đến cách bạn thiết kế và thực thi hệ thống điều khiển.

2.1. Ladder Diagram (LD)

Ladder Diagram (LD) là ngôn ngữ đồ họa được ưa chu chuộng nhất trong lập trình PLC, mô phỏng trực quan các mạch điều khiển rơle điện truyền thống, giúp người có nền tảng về điện dễ dàng tiếp cận.

Ưu điểm của LD:

• LD trực quan cao, giúp dễ đọc và dễ hiểu logic điều khiển tuần tự và song song đơn giản.
• Nó phù hợp cho các logic ON/OFF, điều khiển rơle và tiếp điểm.
• LD dễ dàng gỡ lỗi (troubleshooting) bằng cách theo dõi trạng thái dòng điện trên màn hình lập trình.

Nhược điểm của LD:

• LD khó thực hiện các phép toán phức tạp hoặc xử lý dữ liệu lớn.
• Code có thể trở nên rất dài và khó quản lý cho các ứng dụng lớn, phức tạp.
• Hiệu quả về mặt tài nguyên của LD ít hơn so với ST/IL cho các tác vụ tính toán chuyên sâu.

Ứng dụng tiêu biểu của LD: LD thường được dùng để điều khiển máy móc đơn giản, các dây chuyền sản xuất cơ bản, và thiết lập các logic khởi động/dừng hoặc khóa liên động an toàn.

2.2. Structured Text (ST)

Structured Text (ST) là một ngôn ngữ lập trình cấp cao, dạng văn bản, với cú pháp tương tự như Pascal hoặc C, cung cấp khả năng kiểm soát mạnh mẽ hơn các phép toán và cấu trúc logic phức tạp.

Ưu điểm của ST:

• ST mạnh mẽ cho các thuật toán phức tạp, tính toán số học, xử lý chuỗi và dữ liệu lớn.
• Code ST gọn gàng, dễ quản lý và tái sử dụng cho các ứng dụng phức tạp, giúp tăng cường khả năng bảo trì hệ thống tự động hóa.
• Nó cung cấp hiệu suất cao cho các tác vụ tính toán.
• ST phù hợp với lập trình viên có nền tảng IT do cú pháp quen thuộc.

Nhược điểm của ST:

• ST khó trực quan hóa logic điều khiển tuần tự đơn giản so với các ngôn ngữ đồ họa.
• Nó có thể khó học hơn cho người không có nền tảng lập trình máy tính.
• Debug có thể phức tạp hơn so với LD cho logic đơn giản.

Ứng dụng tiêu biểu của ST: ST được sử dụng để điều khiển PID, phát triển các thuật toán phức tạp, xử lý dữ liệu cảm biến, và giao tiếp với các hệ thống cấp cao như SCADA hoặc MES. Nó cũng là lựa chọn lý tưởng để lập trình các khối hàm (Function Block) phức tạp.

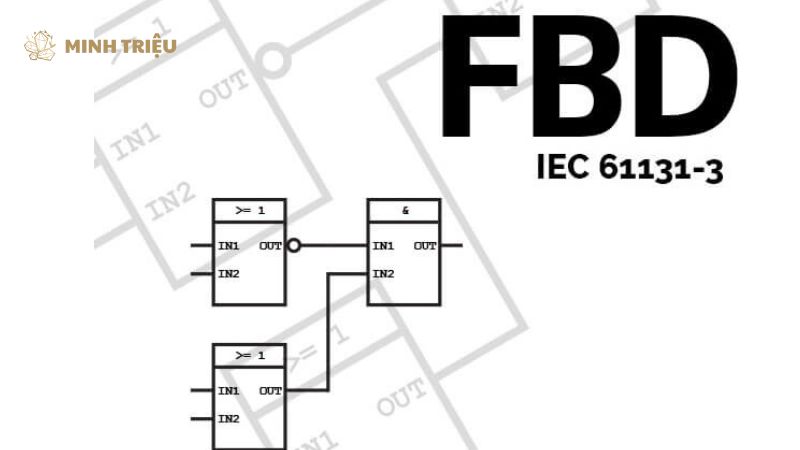

2.3. Function Block Diagram (FBD)

Function Block Diagram (FBD) là một ngôn ngữ đồ họa sử dụng các “khối chức năng” (Function Block) có đầu vào và đầu ra, mô phỏng các cổng logic và mạch điện tử số để biểu diễn các tác vụ điều khiển.

Ưu điểm của FBD:

• FBD trực quan cho các chức năng điều khiển tiêu chuẩn như timers, counters, PID, và motor control.
• Nó dễ dàng tạo các thư viện khối chức năng tái sử dụng, giúp tăng tốc độ phát triển hệ thống tự động hóa.
• FBD phù hợp cho việc biểu diễn các luồng dữ liệu và tín hiệu trong hệ thống.

Nhược điểm của FBD:

• FBD có thể trở nên rối rắm với quá nhiều đường kết nối (wiring) khi xử lý logic phức tạp.
• Nó ít mạnh mẽ hơn ST cho việc triển khai các thuật toán độc đáo và tùy chỉnh.

Ứng dụng tiêu biểu của FBD: FBD được dùng rộng rãi trong điều khiển quá trình (Process control), điều khiển động cơ, PID, và để xây dựng các khối chức năng chuẩn cho thư viện trong các dự án lập trình PLC Siemens hoặc lập trình PLC Rockwell.

2.4. Instruction List (IL)

Instruction List (IL) là ngôn ngữ cấp thấp nhất, dạng văn bản, giống hợp ngữ (Assembly), sử dụng bộ tích lũy (accumulator) để thực hiện các phép toán.

Ưu điểm của IL:

• IL tối ưu hóa cao về hiệu suất và sử dụng bộ nhớ, cho phép kiểm soát chi tiết từng bit, byte.
• Nó phù hợp cho các tác vụ cần tốc độ cao và tối ưu hóa tài nguyên.

Nhược điểm của IL:

• IL cực kỳ khó đọc, khó hiểu và khó gỡ lỗi do tính chất cấp thấp của nó.
• Nó đòi hỏi thời gian phát triển và bảo trì lâu hơn đáng kể so với các ngôn ngữ khác.
• IL ít được sử dụng trực tiếp trong các dự án lớn hiện nay.

Ứng dụng tiêu biểu của IL: IL thường được dùng để tối ưu hóa các đoạn code cực kỳ quan trọng về thời gian (critical timing) hoặc lập trình cho các PLC có tài nguyên rất hạn chế.

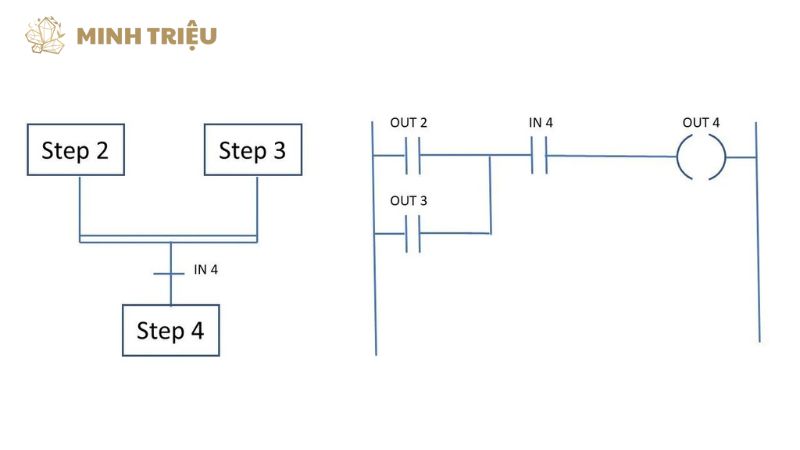

2.5. Sequential Function Chart (SFC)

Sequential Function Chart (SFC) là một ngôn ngữ đồ họa, được thiết kế để mô tả quy trình tuần tự theo các “bước” và “chuyển tiếp”, lý tưởng cho điều khiển trạng thái (state machine).

Ưu điểm của SFC:

• SFC trực quan hóa luồng quy trình một cách rõ ràng, đặc biệt là các quy trình phức tạp, đa giai đoạn.
• Nó dễ dàng gỡ lỗi và giám sát trạng thái hiện tại của quy trình.
• SFC hỗ trợ các cấu trúc phức tạp như phân kỳ/hội tụ song song và lựa chọn nhánh.
• SFC thường đóng vai trò là ngôn ngữ tổ chức, điều khiển cấp cao cho các ngôn ngữ khác.

Nhược điểm của SFC:

• SFC không phù hợp để thực hiện các phép toán hoặc logic điều khiển liên tục.
• Nó thường cần kết hợp với LD, ST, FBD để thực hiện các hành động cụ thể trong mỗi bước.

Ứng dụng tiêu biểu của SFC: SFC được sử dụng rộng rãi trong điều khiển quy trình theo mẻ (Batch Process) trong ngành thực phẩm, dược phẩm, hóa chất; các dây chuyền lắp ráp tự động; máy đóng gói; và để quản lý trạng thái khởi động/dừng phức tạp của hệ thống.

3. Bảng So Sánh Tổng Quan Các Ngôn Ngữ Lập Trình PLC

Để có cái nhìn tổng thể, bảng dưới đây tóm tắt các tiêu chí so sánh chính giữa các ngôn ngữ lập trình PLC phổ biến.

Bảng: So Sánh Tổng Quan Các Ngôn Ngữ Lập Trình PLC

Tiêu Chí	Ladder Diagram (LD)	Structured Text (ST)	Function Block Diagram (FBD)	Instruction List (IL)	Sequential Function Chart (SFC)
Tính Trực Quan	Rất cao (mô phỏng mạch rơle)	Thấp (mã văn bản)	Cao (khối hàm)	Rất thấp (hợp ngữ)	Rất cao (biểu đồ trạng thái)
Độ Dễ Học	Rất dễ (nền tảng điện)	Khó (nền tảng IT)	Trung bình	Rất khó	Trung bình đến khó (yêu cầu tư duy tuần tự)
Phù Hợp Cho	Logic bit, ON/OFF, điều khiển tuần tự đơn giản	Thuật toán phức tạp, tính toán, xử lý dữ liệu	Điều khiển chức năng, luồng tín hiệu, PID	Tối ưu hiệu suất, kiểm soát cấp thấp	Quy trình tuần tự, quản lý trạng thái, batch process
Hiệu Suất Tính Toán	Trung bình	Cao	Trung bình	Rất cao (tối ưu tài nguyên)	(Là ngôn ngữ tổ chức, không trực tiếp liên quan đến hiệu suất tính toán)
Khả Năng Debug	Dễ (theo dõi dòng điện)	Trung bình (cần công cụ debug)	Dễ (theo dõi luồng tín hiệu)	Rất khó	Rất dễ (theo dõi trạng thái bước)
Tính Gọn Gàng Code	Kém (dễ dài, rối)	Rất tốt (gọn gàng, cấu trúc)	Tốt (khối hàm)	Tốt (nhưng khó đọc)	Tốt (cấu trúc theo giai đoạn)
Yêu Cầu Kết Hợp Ngôn Ngữ Khác	Ít (có thể gọi hàm ST)	Ít (có thể gọi hàm LD/FBD)	Ít (có thể gọi hàm ST)	Rất cao (khó dùng độc lập)	Rất cao (cần LD/ST/FBD cho các Actions)
Khả Năng Tái Sử Dụng	Trung bình	Cao (hàm, khối)	Cao (khối hàm)	Thấp	Cao (module hóa quy trình)

4. Tiêu Chí Lựa Chọn Ngôn Ngữ Lập Trình PLC Phù Hợp

Việc lựa chọn ngôn ngữ lập trình PLC phù hợp là yếu tố then chốt, và nó nên được thực hiện dựa trên một số tiêu chí quan trọng để đảm bảo hiệu quả và tính bền vững của hệ thống tự động hóa.

4.1. Phân Tích Yêu Cầu Ứng Dụng

Phân tích yêu cầu ứng dụng là bước đầu tiên và quan trọng nhất trong việc lựa chọn ngôn ngữ lập trình.

• Loại quy trình: Bạn cần xác định quy trình là tuần tự đơn giản, phức tạp, theo mẻ (batch), hay điều khiển liên tục. Ví dụ, SFC là lựa chọn lý tưởng cho các quy trình theo mẻ, trong khi LD phù hợp hơn cho các logic tuần tự đơn giản.
• Độ phức tạp của thuật toán: Đánh giá xem có cần thực hiện các tính toán phức tạp, xử lý dữ liệu lớn hay không. Nếu có, Structured Text (ST) sẽ là lựa chọn vượt trội.
• Yêu cầu về hiệu suất: Xác định mức độ quan trọng của tốc độ phản hồi và chu kỳ quét PLC. Đối với các ứng dụng đòi hỏi hiệu suất cực cao, Instruction List (IL) có thể được cân nhắc cho các đoạn code tối ưu.
• Yêu cầu về an toàn và độ tin cậy: Khả năng xử lý lỗi và các tình huống khẩn cấp cũng ảnh hưởng đến lựa chọn ngôn ngữ, với SFC có khả năng quản lý trạng thái lỗi tốt.

4.2. Năng Lực và Kinh Nghiệm của Lập Trình Viên

Năng lực và kinh nghiệm của đội ngũ lập trình viên đóng vai trò quan trọng không kém trong việc lựa chọn ngôn ngữ.

• Nền tảng của lập trình viên: Những người có nền tảng về điện hoặc điện tử có thể dễ dàng làm quen với Ladder Diagram (LD) và Function Block Diagram (FBD). Trong khi đó, các kỹ sư có kinh nghiệm lập trình máy tính (IT) sẽ thích nghi nhanh hơn với Structured Text (ST).
• Mức độ quen thuộc: Lựa chọn ngôn ngữ mà đội ngũ đã quen thuộc giúp giảm thời gian học hỏi và tăng tốc độ phát triển.

4.3. Nền Tảng PLC và Phần Mềm (IDE)

Nền tảng PLC và phần mềm (IDE) đi kèm cũng là một yếu tố cần cân nhắc.

• Các hãng PLC: Một số hãng PLC như Siemens hoặc Rockwell có thể có điểm mạnh riêng về hỗ trợ và tài liệu cho một số ngôn ngữ nhất định. Ví dụ, Siemens TIA Portal hỗ trợ rất mạnh SFC (dưới tên Graph) và SCL (phiên bản ST của Siemens).
• Tính năng của IDE: Các tính năng của môi trường phát triển tích hợp (IDE) như khả năng gỡ lỗi, mô phỏng và quản lý dự án cũng ảnh hưởng đến hiệu quả lập trình.

4.4. Khả Năng Bảo Trì và Mở Rộng Trong Tương Lai

Khả năng bảo trì và mở rộng trong tương lai là yếu tố dài hạn cần được xem xét.

• Dễ đọc code: Ngôn ngữ dễ đọc và dễ hiểu sẽ giúp những người khác trong nhóm hoặc các kỹ sư bảo trì dễ dàng gỡ lỗi và sửa đổi chương trình khi cần thiết.
• Khả năng thêm tính năng mới: Lựa chọn ngôn ngữ cho phép dễ dàng thêm các tính năng mới hoặc mở rộng quy trình mà không phá vỡ cấu trúc hiện có là rất quan trọng.

4.5. Kết Hợp Đa Ngôn Ngữ (Multi-language Programming)

Trong nhiều dự án lớn và phức tạp, việc kết hợp đa ngôn ngữ (Multi-language programming) là cách tiếp cận phổ biến và hiệu quả nhất.

• Các PLC hiện đại cho phép lập trình viên sử dụng nhiều ngôn ngữ khác nhau trong cùng một dự án, mỗi ngôn ngữ đảm nhiệm một phần công việc mà nó có thế mạnh.
• Ví dụ: SFC để tổ chức luồng quy trình tổng thể, ST cho các thuật toán phức tạp và tính toán, LD cho các logic an toàn và điều khiển bit đơn giản, và FBD cho các khối chức năng điều khiển cụ thể. Cách tiếp cận này tận dụng được ưu điểm của từng ngôn ngữ, tạo ra một chương trình mạnh mẽ và dễ bảo trì.

5. Ví Dụ Thực Tế Về Việc Lựa Chọn và Kết Hợp Ngôn Ngữ

Việc hiểu cách kết hợp các ngôn ngữ lập trình PLC trong thực tế sẽ giúp bạn áp dụng chúng một cách hiệu quả nhất trong thiết kế hệ thống điều khiển.

5.1. Hệ Thống Chiết Rót Tự Động

Trong một hệ thống chiết rót tự động, các ngôn ngữ PLC có thể được kết hợp để quản lý các khía cạnh khác nhau của quy trình:

• SFC: Được sử dụng để quản lý trình tự các bước chính của quá trình chiết rót (ví dụ: chờ bình, chiết chất lỏng, đóng nắp, đẩy bình ra). SFC cung cấp cái nhìn tổng quan trực quan về luồng quy trình.
• LD: Được sử dụng để điều khiển trực tiếp các van, động cơ (bật/tắt) và các relay điều khiển trong mỗi bước của SFC. Ví dụ, một mạng thang LD có thể bật van chiết khi SFC đang ở bước “Chiết”.
• ST: Được dùng để tính toán lượng chất lỏng đã chiết (ví dụ: dựa trên tín hiệu từ cảm biến lưu lượng) hoặc để kiểm tra các điều kiện phức tạp liên quan đến công thức chiết rót hoặc các thông số chất lượng.

5.2. Dây Chuyền Sản Xuất Phức Tạp

Trong một dây chuyền sản xuất phức tạp với nhiều công đoạn và yêu cầu điều khiển đa dạng, việc kết hợp ngôn ngữ là điều cần thiết:

• SFC: Điều khiển các pha chính của dây chuyền (ví dụ: pha gia công, pha lắp ráp, pha kiểm tra). SFC giúp tổ chức tổng thể quy trình và quản lý các trạng thái hoạt động.
• FBD: Được sử dụng cho các khối chức năng điều khiển chuyên biệt như các khối PID để điều khiển nhiệt độ hoặc áp suất trong các khu vực sưởi ấm hoặc làm mát. FBD cũng lý tưởng cho các module điều khiển động cơ.
• ST: Được dùng để viết các thuật toán tối ưu hóa năng lượng, xử lý các công thức sản phẩm phức tạp, hoặc phân tích dữ liệu từ các cảm biến nâng cao. ST cũng có thể được sử dụng để giao tiếp với các hệ thống MES hoặc SCADA.
• LD: Xử lý các tín hiệu an toàn, các nút dừng khẩn cấp và các logic khóa liên động cơ bản, đảm bảo an toàn cho người vận hành và thiết bị.

6. Kết Luận

Trong lĩnh vực lập trình PLC và tự động hóa công nghiệp, không tồn tại khái niệm “ngôn ngữ tốt nhất”; chỉ có “ngôn ngữ phù hợp nhất” cho từng ứng dụng cụ thể. Tiêu chuẩn IEC 61131-3 đã cung cấp một bộ công cụ đa dạng với Ladder Diagram (LD), Structured Text (ST), Function Block Diagram (FBD), Instruction List (IL), và Sequential Function Chart (SFC). Mỗi ngôn ngữ mang đến những ưu và nhược điểm riêng về tính trực quan, hiệu suất, độ phức tạp và khả năng gỡ lỗi.

Để phát triển các hệ thống tự động hóa mạnh mẽ và hiệu quả, việc đánh giá kỹ lưỡng yêu cầu dự án, cùng với năng lực và kinh nghiệm của đội ngũ lập trình viên, là cực kỳ quan trọng. Nắm vững ít nhất 2-3 ngôn ngữ phổ biến như LD, ST, và SFC sẽ mang lại sự linh hoạt đáng kể trong công việc. Việc kết hợp các ngôn ngữ một cách chiến lược, tận dụng thế mạnh của từng loại cho các phần khác nhau của chương trình, chính là chìa khóa để đạt được hiệu suất tối ưu và tính dễ bảo trì cao cho hệ thống tự động hóa của bạn.
