PLC và Hệ thống Vision: Nâng Cao Khả Năng Kiểm Soát và Kiểm Tra

Trong sản xuất hiện đại, sự kết hợp giữa PLC và Hệ thống Vision ngày càng đóng vai trò then chốt trong việc kiểm soát chất lượng tự động và chính xác. PLC điều khiển quy trình, còn Vision cung cấp khả năng phân tích hình ảnh để phát hiện lỗi và phân loại sản phẩm. Tích hợp hai công nghệ này giúp nâng cao độ chính xác, giảm chi phí nhân công và tối ưu hóa hiệu quả sản xuất. Bài viết sẽ phân tích vai trò, phương pháp tích hợp, lợi ích và thách thức khi triển khai giải pháp này trong thực tế.

1. Vai Trò Của PLC Và Hệ Thống Vision Trong Sản Xuất Công Nghiệp

Để hiểu rõ sự tích hợp giữa PLC và Hệ thống Vision, việc nắm vững chức năng và tầm quan trọng của mỗi thành phần là cần thiết.

1.1. Vai trò của PLC trong điều khiển tự động hóa

PLC đóng vai trò là bộ điều khiển trung tâm trong hầu hết các hệ thống tự động hóa. Nó xử lý logic điều khiển phức tạp, giám sát các tín hiệu I/O từ cảm biến và gửi lệnh đến các thiết bị chấp hành, đồng thời điều khiển trình tự vận hành của toàn bộ dây chuyền sản xuất.

Hơn nữa, PLC phối hợp hoạt động bằng cách gửi lệnh điều khiển và nhận tín hiệu phản hồi từ các thiết bị chấp hành và cảm biến khác. Đồng thời, PLC đảm bảo an toàn và ổn định cho hệ thống, xử lý các tín hiệu dừng khẩn cấp và duy trì trạng thái hoạt động đáng tin cậy.

1.2. Vai trò của Hệ thống Vision trong kiểm tra chất lượng và định vị

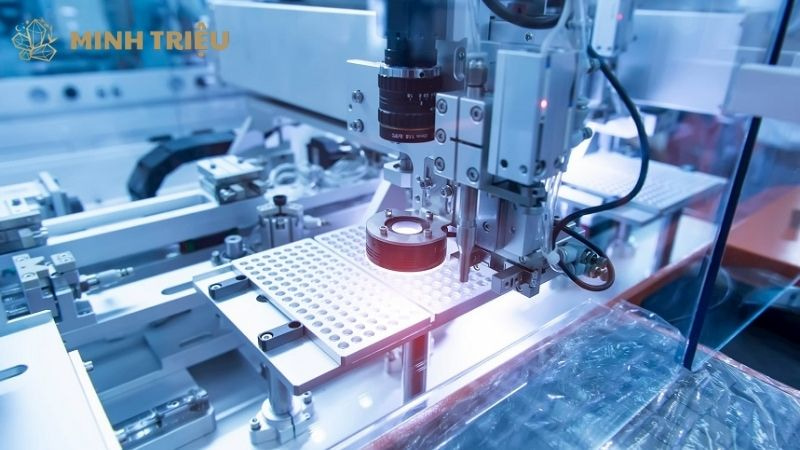

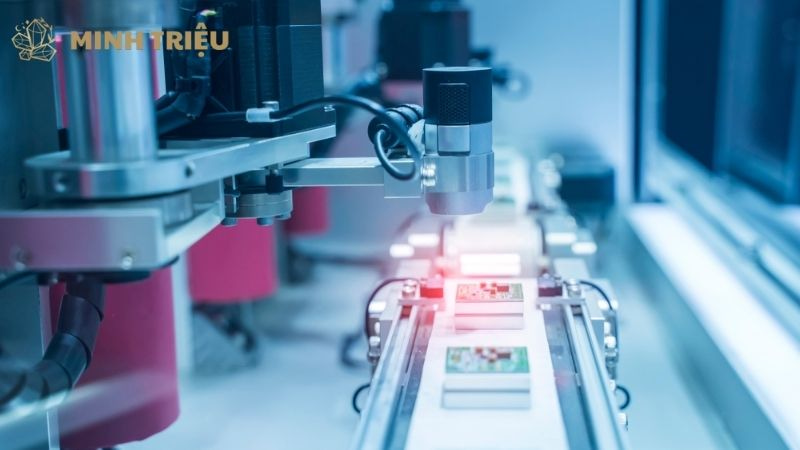

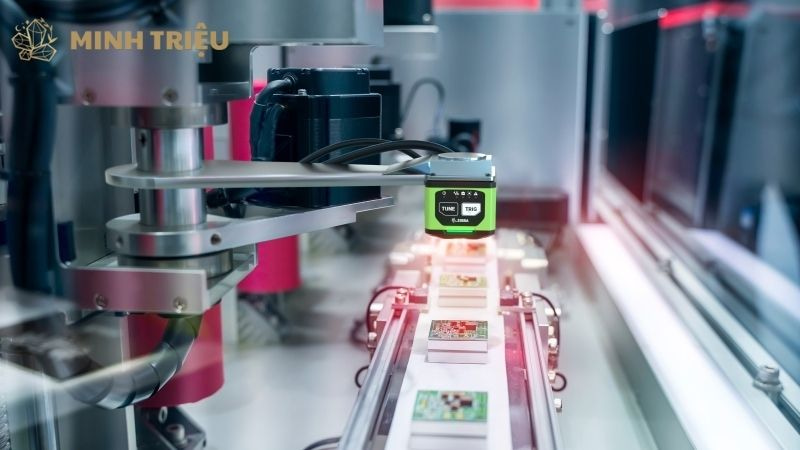

Hệ thống Vision có vai trò quan trọng trong kiểm tra chất lượng và định vị trong môi trường sản xuất. Nó thực hiện việc thu thập và phân tích hình ảnh thông qua camera, sau đó phần mềm xử lý hình ảnh để nhận dạng đối tượng, đo lường kích thước, và kiểm tra các khuyết tật. Vision cho phép kiểm tra chất lượng tự động, phát hiện các lỗi bề mặt, sai lệch kích thước, màu sắc, hoặc vị trí lắp ráp một cách chính xác.

Ngoài ra, nó còn có khả năng định vị và hướng dẫn Robot/thiết bị khác, cung cấp tọa độ chính xác cho robot công nghiệp hoặc máy móc pick-and-place để thực hiện các tác vụ tinh vi.

1.3. Mối quan hệ tương hỗ khi kết hợp PLC và Vision

Khi kết hợp PLC và Vision, mối quan hệ tương hỗ giữa chúng tạo nên một hệ thống điều khiển mạnh mẽ. Vision cung cấp dữ liệu “thông minh”, bao gồm thông tin chi tiết về chất lượng sản phẩm, vị trí, hoặc các đặc điểm nhận dạng khác.

PLC sử dụng dữ liệu này để ra quyết định, điều khiển các cơ cấu chấp hành tương ứng (ví dụ: loại bỏ sản phẩm lỗi, điều chỉnh vị trí chi tiết, dừng dây chuyền). Sự kết hợp này tạo thành vòng lặp điều khiển phản hồi tự động, nâng cao khả năng tự động hóa và kiểm soát quy trình sản xuất một cách chính xác và hiệu quả.

2. Các Phương Pháp Tích Hợp PLC Và Hệ Thống Vision

Việc tích hợp PLC và Hệ thống Vision có thể được thực hiện thông qua nhiều phương pháp khác nhau, tùy thuộc vào độ phức tạp của ứng dụng và yêu cầu truyền tải dữ liệu.

2.1. Tích hợp qua I/O rời rạc (Discrete I/O Integration)

Tích hợp qua I/O rời rạc là phương pháp đơn giản nhất, trong đó Hệ thống Vision gửi các tín hiệu số (ON/OFF) như “đạt/không đạt” (pass/fail) hoặc tín hiệu kích hoạt (trigger) trực tiếp đến các module I/O của PLC. Ưu điểm của phương pháp này là đơn giản, dễ cài đặt và chi phí thấp, phù hợp cho các ứng dụng cơ bản chỉ cần phản hồi nhị phân.

Tuy nhiên, nó có hạn chế về lượng thông tin truyền tải, không phù hợp cho dữ liệu phức tạp như tọa độ chính xác, và thiếu tính linh hoạt khi cần thay đổi quy trình.

2.2. Tích hợp qua Giao Thức Truyền Thông Nối Tiếp (Serial Communication)

Tích hợp qua Giao Thức Truyền Thông Nối Tiếp sử dụng các chuẩn như RS-232/485 hoặc Modbus RTU để trao đổi dữ liệu đơn giản giữa PLC và Hệ thống Vision. Phương pháp này có ưu điểm là truyền được nhiều thông tin hơn so với I/O rời rạc, ví dụ như mã lỗi hoặc các giá trị số đơn giản. Tuy nhiên, nó có hạn chế về tốc độ truyền chậm và yêu cầu lập trình giao tiếp phức tạp, do đó không phù hợp cho việc truyền dữ liệu lớn hoặc các ứng dụng đòi hỏi thời gian thực.

2.3. Tích hợp qua Mạng Công Nghiệp (Industrial Ethernet Integration)

Tích hợp qua Mạng Công Nghiệp là phương pháp tiên tiến và mạnh mẽ nhất, sử dụng các giao thức Ethernet công nghiệp như Profinet, EtherNet/IP, Modbus TCP/IP, hoặc EtherCAT để truyền dữ liệu và lệnh điều khiển giữa PLC và Hệ thống Vision.

Ưu điểm vượt trội bao gồm tốc độ cao, khả năng truyền lượng lớn dữ liệu (ví dụ: kết quả kiểm tra chi tiết, tọa độ đa chiều), khả năng đồng bộ thời gian thực, và dễ dàng chẩn đoán lỗi. Tuy nhiên, hạn chế là yêu cầu cấu hình phức tạp hơn và cần kiến thức chuyên sâu về mạng, cùng với chi phí ban đầu cao hơn. Phương pháp này thường được ứng dụng trong kiểm tra khuyết tật chi tiết, định vị sản phẩm phức tạp cho robot, và truy xuất dữ liệu thống kê.

2.4. Tích hợp bằng thư viện/chức năng chuyên dụng của nhà sản xuất

Một số nhà sản xuất PLC cung cấp các thư viện hoặc chức năng chuyên dụng để giao tiếp trực tiếp với Hệ thống Vision của họ (hoặc đối tác), ví dụ như Siemens, Rockwell, Omron. Ưu điểm của phương pháp này là tích hợp liền mạch, giảm đáng kể thời gian lập trình, mang lại hiệu suất tối ưu và nhận được hỗ trợ kỹ thuật tốt từ nhà sản xuất. Tuy nhiên, nó có hạn chế là bị giới hạn bởi thương hiệu, có thể không linh hoạt khi cần kết hợp các hãng khác nhau.

3. Lợi Ích Của Việc Tích Hợp PLC Và Hệ Thống Vision

Sự kết hợp giữa PLC và Hệ thống Vision mang lại những cải tiến đáng kể, nâng cao hiệu quả và chất lượng trong quy trình sản xuất tự động.

3.1. Nâng cao độ chính xác và tin cậy của kiểm tra chất lượng

Việc tích hợp PLC và Hệ thống Vision nâng cao độ chính xác và tin cậy của kiểm tra chất lượng bằng cách cho phép kiểm tra 100% sản phẩm, không bỏ sót bất kỳ lỗi nào, vượt trội hơn hẳn so với kiểm tra thủ công. Hệ thống này có khả năng phát hiện khuyết tật siêu nhỏ hoặc phức tạp mà mắt người khó có thể nhận thấy. Điều này giúp đảm bảo tính đồng nhất của sản phẩm, duy trì chất lượng đầu ra ở mức cao nhất.

3.2. Tối ưu hóa quy trình sản xuất và giảm lãng phí

Sự kết hợp này tối ưu hóa quy trình sản xuất và giảm lãng phí. Hệ thống có thể loại bỏ sản phẩm lỗi ngay lập tức sau khi phát hiện, giảm thiểu chi phí gia công tiếp theo và lượng vật liệu lãng phí. PLC cung cấp phản hồi điều khiển cho quy trình dựa trên dữ liệu từ Vision, cho phép điều chỉnh các thông số sản xuất theo thời gian thực. Nhờ khả năng kiểm tra nhanh chóng, hệ thống tăng tốc độ sản xuất mà không làm chậm dây chuyền.

3.3. Giảm chi phí vận hành và nhân công

Tích hợp PLC và Hệ thống Vision còn giúp giảm chi phí vận hành và nhân công. Nó giảm sự phụ thuộc vào lao động thủ công, đặc biệt trong các công việc kiểm tra lặp lại, nhàm chán và tốn thời gian. Hệ thống có thể hoạt động 24/7 mà không mệt mỏi hay mắc sai sót do yếu tố chủ quan. Điều này còn giúp tiết kiệm không gian sàn nhà máy nhờ thiết kế tự động hóa nhỏ gọn hơn.

3.4. Tăng cường khả năng truy xuất nguồn gốc và phân tích dữ liệu

Hệ thống tích hợp tăng cường khả năng truy xuất nguồn gốc và phân tích dữ liệu. Nó cho phép thu thập dữ liệu kiểm tra chi tiết, lưu trữ kết quả và hình ảnh của từng sản phẩm.

Dữ liệu này hỗ trợ phân tích xu hướng lỗi, cung cấp cái nhìn sâu sắc để hỗ trợ bảo trì dự đoán và cải tiến quy trình sản xuất. Đồng thời, khả năng truy xuất nguồn gốc sản phẩm trở nên dễ dàng hơn, giúp nhanh chóng xác định các lô hàng có vấn đề.

3.5. Cải thiện an toàn lao động và môi trường làm việc

Cuối cùng, sự kết hợp này cải thiện an toàn lao động và môi trường làm việc. Nó giúp loại bỏ công nhân khỏi môi trường nguy hiểm khi thực hiện kiểm tra ở khu vực máy móc tự động hoặc các khu vực độc hại. Việc giảm thiểu sự can thiệp của con người vào quy trình cũng giảm thiểu lỗi do yếu tố con người, mang lại một môi trường làm việc an toàn và đáng tin cậy hơn.

4. Thách Thức Khi Tích Hợp PLC và Hệ Thống Vision Và Giải Pháp

Mặc dù mang lại nhiều lợi ích, việc tích hợp PLC và Hệ thống Vision cũng đối mặt với một số thách thức đáng kể cần được giải quyết một cách chiến lược.

4.1. Phức tạp trong lập trình và cấu hình

Thách thức lớn đầu tiên là sự phức tạp trong lập trình và cấu hình, đòi hỏi kỹ sư phải có kiến thức chuyên sâu về cả lập trình PLC và xử lý hình ảnh của Hệ thống Vision.

Giải pháp là đầu tư vào đào tạo chuyên sâu cho đội ngũ kỹ sư, sử dụng các phần mềm Vision thân thiện với người dùng và tận dụng tối đa các hàm hoặc thư viện tích hợp sẵn của nhà sản xuất để đơn giản hóa quá trình lập trình.

4.2. Vấn đề tương thích và giao tiếp giữa các hãng

Thách thức tiếp theo là vấn đề tương thích và giao tiếp giữa các hãng PLC và Vision khác nhau, do sự khác biệt về giao thức và chuẩn dữ liệu. Giải pháp là nên lựa chọn các nhà cung cấp có giải pháp tích hợp đã được chứng minh hoặc ưu tiên sử dụng các giao thức mạng công nghiệp mở như Profinet hay EtherNet/IP. Trong trường hợp cần kết nối giữa các hệ thống không tương thích, việc sử dụng các công cụ chuyển đổi giao thức có thể là một lựa chọn.

4.3. Chi phí đầu tư ban đầu cao

Chi phí đầu tư ban đầu cao là một thách thức đáng kể, vì Hệ thống Vision chất lượng cao và việc tích hợp chúng vào hệ thống PLC hiện có có thể tốn kém. Giải pháp là doanh nghiệp cần tính toán ROI (Return on Investment) một cách cẩn thận, dựa trên những lợi ích dài hạn như giảm phế phẩm, tăng năng suất và chất lượng. Đồng thời, có thể bắt đầu với các ứng dụng đơn giản trước để tích lũy kinh nghiệm và tối ưu hóa chi phí.

4.4. Yêu cầu về môi trường hoạt động

Hệ thống Vision có những yêu cầu đặc biệt về môi trường hoạt động, đây là một thách thức. Ánh sáng không đủ hoặc quá mức, bụi bẩn, rung động có thể ảnh hưởng nghiêm trọng đến hiệu suất của camera và độ chính xác của kết quả.

Giải pháp bao gồm việc thiết kế hệ thống chiếu sáng phù hợp, bảo vệ camera và thấu kính khỏi môi trường khắc nghiệt, và thực hiện bảo trì định kỳ cùng vệ sinh cẩn thận.

4.5. Quản lý dữ liệu lớn và bảo mật (OT Security)

Quản lý dữ liệu lớn và bảo mật (OT Security) là một thách thức ngày càng quan trọng. Hệ thống Vision tạo ra lượng lớn dữ liệu hình ảnh, đòi hỏi giải pháp quản lý và lưu trữ hiệu quả. Đồng thời, việc kết nối hệ thống này vào mạng công nghiệp làm tăng rủi ro về bảo mật mạng công nghiệp.

Giải pháp là sử dụng các giải pháp lưu trữ dữ liệu chuyên dụng, áp dụng các biện pháp bảo mật OT như phân đoạn mạng, kiểm soát truy cập chặt chẽ, và mã hóa dữ liệu cho toàn bộ hệ thống.

5. Kết Luận

Sự tích hợp giữa PLC và Hệ thống Vision là một động lực chính cho việc nâng cao khả năng kiểm soát và kiểm tra chất lượng tự động trong sản xuất công nghiệp. Sự kết hợp này mang lại những lợi ích toàn diện, từ việc tăng cường độ chính xác, tối ưu hóa hiệu suất đến giảm chi phí vận hành và cải thiện an toàn lao động.

Để triển khai thành công giải pháp này, doanh nghiệp cần có một chiến lược rõ ràng, đầu tư vào công nghệ phù hợp, đào tạo nâng cao năng lực nhân sự và đặc biệt phải chú trọng đến việc xây dựng các giải pháp an toàn và bảo mật OT mạnh mẽ. Sự kết hợp giữa PLC và Hệ thống Vision không chỉ là một xu hướng mà còn là yếu tố thiết yếu để đạt được các mục tiêu của Công nghiệp 4.0, xây dựng một nhà máy thông minh, hiệu quả và có khả năng cạnh tranh cao trong bối cảnh thị trường ngày càng biến động.
