Trong thế giới đa dạng của các ngôn ngữ lập trình PLC, Structured Text (ST) nổi lên như một lựa chọn mạnh mẽ, đặc biệt phù hợp cho những bài toán yêu cầu thuật toán phức tạp và khả năng xử lý dữ liệu chuyên sâu trong tự động hóa công nghiệp. Khác với các ngôn ngữ đồ họa như Ladder Diagram (LD) hay Function Block Diagram (FBD), ST là một ngôn ngữ lập trình cấp cao, dựa trên cú pháp văn bản, mang lại sự linh hoạt và sức mạnh biểu đạt tương tự như các ngôn ngữ lập trình máy tính truyền thống như Pascal hoặc C. Bài viết này sẽ đi sâu vào định nghĩa và nguồn gốc của ngôn ngữ Structured Text, khám phá cấu trúc và các thành phần cơ bản, phân tích nguyên lý hoạt động và quy tắc lập trình, đánh giá ưu và nhược điểm, và cuối cùng là chỉ ra ứng dụng phổ biến của ST trong sản xuất công nghiệp hiện đại.
1. Định nghĩa và Nguồn gốc của Structured Text (ST)
Structured Text (ST) là một ngôn ngữ lập trình PLC cấp cao, dựa trên văn bản, sở hữu cú pháp chặt chẽ và mạnh mẽ, lý tưởng cho việc triển khai các thuật toán phức tạp, phép tính toán học, và các cấu trúc điều khiển luồng chương trình tinh vi. Với cú pháp rất giống với các ngôn ngữ lập trình phổ biến như Pascal hoặc C, ST mang lại một môi trường quen thuộc cho các lập trình viên có nền tảng về khoa học máy tính.
Đặc điểm nổi bật của ST là khả năng biểu đạt các điều kiện phức tạp, sử dụng các cấu trúc vòng lặp linh hoạt và thực hiện các phép tính toán nâng cao mà các ngôn ngữ đồ họa khác đôi khi gặp khó khăn.
Nguồn gốc của Structured Text bắt nguồn từ nhu cầu giải quyết những hạn chế của các ngôn ngữ đồ họa truyền thống (như Ladder Diagram) khi đối mặt với các thuật toán phức tạp và yêu cầu xử lý dữ liệu lớn trong PLC. Trong khi LD và FBD rất trực quan cho logic điều khiển tuần tự và các hàm đơn giản, chúng trở nên cồng kềnh và khó quản lý khi chương trình cần thực hiện nhiều phép tính toán, xử lý mảng dữ liệu, hoặc triển khai các cấu trúc điều khiển phức tạp như vòng lặp lồng nhau hoặc các biểu thức Boolean dài.
ST ra đời để cung cấp một cách tiếp cận lập trình phần mềm truyền thống hơn trong môi trường công nghiệp, cho phép các kỹ sư viết code một cách hiệu quả và gọn gàng hơn cho những tác vụ này.
Vị trí của ST trong tiêu chuẩn IEC 61131-3 khẳng định sự công nhận quốc tế về vai trò của nó như một ngôn ngữ lập trình PLC cốt lõi và hiện đại. Tiêu chuẩn này, được ban hành bởi Ủy ban Kỹ thuật Điện Quốc tế (IEC), đã chuẩn hóa năm ngôn ngữ lập trình chính cho PLC, trong đó Structured Text là một trong hai ngôn ngữ lập trình văn bản (cùng với Instruction List – IL), bổ sung cho ba ngôn ngữ đồ họa (Ladder Diagram, Function Block Diagram, và Sequential Function Chart – SFC). Điều này giúp đảm bảo tính tương thích và khả năng chuyển đổi code giữa các nền tảng PLC khác nhau.
2. Cấu trúc và Các thành phần cơ bản của một chương trình Structured Text
Một chương trình Structured Text được tổ chức theo cấu trúc khối rõ ràng, sử dụng cú pháp tương tự các ngôn ngữ lập trình truyền thống để định nghĩa chương trình, hàm, và các khối chức năng, cùng với các câu lệnh điều khiển luồng và toán tử đa dạng. Cấu trúc khối chương trình trong ST định nghĩa phạm vi và loại của các đoạn mã.
PROGRAM...END_PROGRAM
: Đây là khối chính của một chương trình PLC, nơi chứa logic điều khiển tổng thể. Mọi đoạn code thực thi chính đều nằm trong khối này.FUNCTION...END_FUNCTION
: Khối này dùng để định nghĩa các hàm (Functions), là các chương trình con nhận đầu vào, thực hiện một phép tính và trả về một giá trị duy nhất. Hàm không có trạng thái nội bộ (ví dụ: một hàm tính tổng hai số).FUNCTION_BLOCK...END_FUNCTION_BLOCK
: Khối này dùng để định nghĩa các khối chức năng (Function Blocks), tương tự như trong FBD. Khối chức năng có thể có trạng thái nội bộ (ví dụ: một khối timer giữ giá trị đếm hiện tại) và có thể có nhiều đầu ra. Chúng thường được dùng để đóng gói các đoạn code phức tạp và tái sử dụng code.
Cú pháp cơ bản của ST rất chặt chẽ và dễ nhận biết:
- Dấu chấm phẩy (
;
) kết thúc mỗi câu lệnh, đây là một quy tắc bắt buộc để phân tách các lệnh. - Phân biệt chữ hoa/thường (case-sensitive) có thể khác nhau tùy theo nhà sản xuất PLC và môi trường lập trình. Một số hệ thống có thể không phân biệt, nhưng việc tuân thủ một quy tắc nhất quán (ví dụ: luôn viết hoa các từ khóa) giúp tăng tính dễ đọc.
- Khai báo biến là một phần thiết yếu của ST, xác định tên, kiểu dữ liệu và phạm vi của biến. Các từ khóa phổ biến bao gồm:
VAR...END_VAR
: Khai báo các biến cục bộ trong một chương trình hoặc khối chức năng.VAR_INPUT...END_VAR
: Khai báo các biến đầu vào cho một hàm hoặc khối chức năng.VAR_OUTPUT...END_VAR
: Khai báo các biến đầu ra cho một hàm hoặc khối chức năng.VAR_GLOBAL...END_VAR
: Khai báo các biến toàn cục có thể truy cập từ mọi nơi trong chương trình.
Các câu lệnh điều khiển luồng (Control Flow Statements) là xương sống của Structured Text, cho phép thực hiện logic phức tạp dựa trên các điều kiện và vòng lặp.
Câu lệnh điều kiện (Conditional Statements):
IF...THEN...ELSIF...ELSE...END_IF;
: Thực thi các khối lệnh khác nhau dựa trên các điều kiện Boolean.
IF Temperature > 100 THEN
Heater_ON := TRUE;
ELSIF Temperature < 50 THEN
Heater_ON := FALSE;
ELSE
Heater_ON := Previous_State;
END_IF;
CASE...OF...ELSE...END_CASE;
: Thực thi một khối lệnh cụ thể dựa trên giá trị của một biến.
CASE State_Machine OF
1:
Motor_Speed := 100;
2:
Motor_Speed := 200;
ELSE
Motor_Speed := 0;
END_CASE;
Vòng lặp (Loops): Cho phép lặp lại một khối lệnh nhiều lần.
FOR...TO...BY...DO...END_FOR;
: Lặp lại một số lần xác định.
FOR i := 0 TO 9 BY 1 DO
Array_Value[i] := i * 10;
END_FOR;
WHILE...DO...END_WHILE;
: Lặp lại miễn là một điều kiện là TRUE.
WHILE Input_Sensor_Active DO
Counter := Counter + 1;
END_WHILE;
REPEAT...UNTIL...END_REPEAT;
: Lặp lại cho đến khi một điều kiện là TRUE (thực hiện ít nhất một lần).
REPEAT
Value := Value - 1;
UNTIL Value <= 0 END_REPEAT;
EXIT;
: Ngắt vòng lặp hiện tại và tiếp tục thực thi sau vòng lặp.
Các toán tử (Operators) được sử dụng để thực hiện các phép tính và so sánh.
- Toán tử số học:
+
(cộng),-
(trừ),*
(nhân),/
(chia),MOD
(chia lấy dư),EXPT
(lũy thừa). - Toán tử so sánh:
=
(bằng),<>
(khác),<
(nhỏ hơn),>
(lớn hơn),<=
(nhỏ hơn hoặc bằng),>=
(lớn hơn hoặc bằng). - Toán tử logic:
AND
,OR
,XOR
,NOT
.
Lời gọi hàm và khối chức năng trong ST cho phép tái sử dụng code và tổ chức chương trình một cách mô-đun.
- Gọi hàm trực tiếp: Kết quả của hàm được gán vào một biến.Smalltalk
result := MyFunction(input1, input2);
- Khởi tạo và gọi khối chức năng: Tạo một thể hiện (instance) của khối chức năng và truyền các tham số đầu vào/đầu ra.Smalltalk
// Khai báo thể hiện của Function Block VAR MyTimerInstance : TON; // TON là một Function Block có sẵn END_VAR // Gọi Function Block trong code MyTimerInstance(IN := StartButton, PT := T#5S, Q => OutputLight, ET => ElapsedTime);
3. Nguyên lý hoạt động và Quy tắc lập trình Structured Text
PLC thực thi các câu lệnh Structured Text theo trình tự từ trên xuống dưới, tương tự như các ngôn ngữ lập trình tuần tự khác, và quá trình này diễn ra trong mỗi chu kỳ quét (Scan Cycle) của PLC.
Trong mỗi chu kỳ quét, PLC sẽ đọc tất cả các đầu vào vật lý, sau đó thực thi toàn bộ chương trình ST từ dòng đầu tiên đến dòng cuối cùng. Sau khi chương trình được thực thi xong, PLC sẽ cập nhật trạng thái của tất cả các đầu ra vật lý dựa trên kết quả tính toán.
Điều này có nghĩa là thứ tự của các câu lệnh trong ST rất quan trọng, vì một câu lệnh ở dòng trên có thể ảnh hưởng đến kết quả của câu lệnh ở dòng dưới. Việc tuân thủ các quy tắc và phong cách lập trình tốt là cần thiết để tạo ra mã ST dễ đọc, dễ bảo trì và hiệu quả.
- Đặt tên biến rõ ràng, dễ hiểu: Sử dụng các tên biến có ý nghĩa (ví dụ:
MotorSpeedSetpoint
,CurrentTemperature
,EmergencyStopActive
) thay vì các tên chung chung (Var1
,X_Value
). Điều này giúp người đọc nhanh chóng nắm bắt mục đích của biến. - Sử dụng comment để giải thích mã: Mặc dù ST có tính biểu đạt cao, việc thêm các comment (
(* Đây là một comment *)
hoặc// Đây là comment một dòng
) vào các đoạn code phức tạp hoặc các quyết định logic quan trọng là cực kỳ hữu ích cho việc bảo trì và gỡ lỗi sau này. - Thụt lề (indentation) để tăng tính dễ đọc: Việc sử dụng thụt lề nhất quán cho các khối lệnh (như trong
IF...END_IF
,FOR...END_FOR
) giúp làm nổi bật cấu trúc phân cấp của chương trình và cải thiện đáng kể khả năng đọc hiểu. - Tối ưu hóa các vòng lặp để tránh ảnh hưởng thời gian quét: Các vòng lặp trong ST rất mạnh mẽ, nhưng việc sử dụng chúng không cẩn thận có thể làm tăng đáng kể thời gian quét của PLC, đặc biệt nếu vòng lặp thực hiện nhiều phép tính hoặc lặp quá nhiều lần. Cần tối ưu hóa số lần lặp và tránh các phép tính nặng bên trong vòng lặp trong các ứng dụng thời gian thực.
- Xử lý lỗi và ngoại lệ: Mặc dù ST không có cơ chế xử lý ngoại lệ mạnh mẽ như các ngôn ngữ lập trình mục đích chung, lập trình viên nên xây dựng các logic để kiểm tra lỗi đầu vào, chia cho 0, hoặc các tình huống bất thường khác để đảm bảo chương trình hoạt động ổn định.

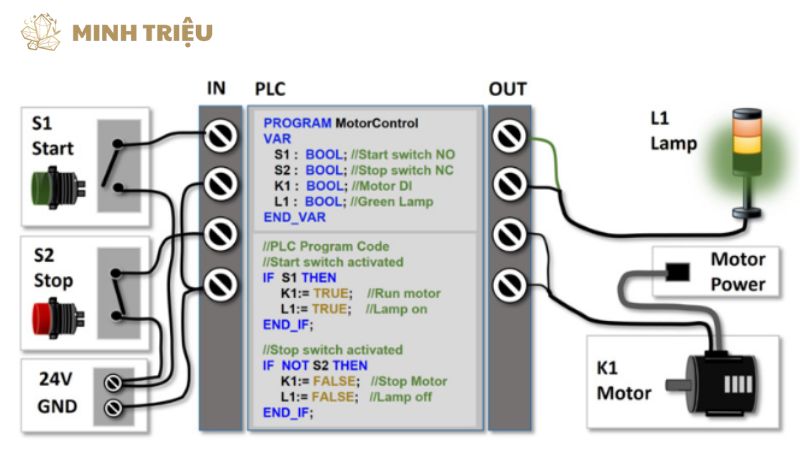

Ví dụ minh họa cơ bản của ST:
- Điều khiển động cơ với điều kiện phức tạp:Smalltalk
IF StartButton AND NOT StopButton AND (MotorTemperature < MaxTemp OR OverrideMode) THEN Motor_ON := TRUE; Motor_Speed := CalculatedSpeed; ELSE Motor_ON := FALSE; Motor_Speed := 0; END_IF; IF Motor_ON THEN CurrentConsumption := ReadCurrentSensor(); // Giả định ReadCurrentSensor là một hàm IF CurrentConsumption > OverloadThreshold THEN Motor_ON := FALSE; // Tắt động cơ nếu quá tải Alarm_Overload := TRUE; ELSE Alarm_Overload := FALSE; END_IF; END_IF;
Ví dụ này cho thấy khả năng kết hợp nhiều điều kiện logic phức tạp (
AND
,OR
,NOT
) và thực hiện các phép gán, gọi hàm trong một cấu trúc rõ ràng. - Tính toán giá trị trung bình từ nhiều cảm biến:Smalltalk
VAR SensorValues : ARRAY[0..4] OF REAL; // Mảng 5 giá trị cảm biến TotalSum : REAL; AverageValue : REAL; i : INT; END_VAR // Giả sử SensorValues đã được cập nhật từ các cảm biến vật lý TotalSum := 0.0; FOR i := 0 TO 4 DO TotalSum := TotalSum + SensorValues[i]; END_FOR; IF 5 > 0 THEN // Đảm bảo không chia cho 0 AverageValue := TotalSum / 5.0; ELSE AverageValue := 0.0; END_IF;
Ví dụ này minh họa việc sử dụng mảng và vòng lặp
FOR
để xử lý một tập hợp dữ liệu, một tác vụ mà LD hoặc FBD sẽ thực hiện kém hiệu quả hơn. - Sử dụng vòng lặp để xử lý mảng dữ liệu (ví dụ: tìm giá trị lớn nhất):Smalltalk
VAR DataArray : ARRAY[0..9] OF INT := [10, 5, 20, 15, 30, 25, 40, 35, 50, 45]; MaxValue : INT; i : INT; END_VAR MaxValue := DataArray[0]; // Giả định phần tử đầu tiên là lớn nhất FOR i := 1 TO 9 DO IF DataArray[i] > MaxValue THEN MaxValue := DataArray[i]; END_IF; END_FOR; // MaxValue hiện chứa giá trị lớn nhất trong DataArray
Ví dụ này trình bày cách sử dụng vòng lặp
FOR
và câu lệnhIF
để duyệt qua một mảng và tìm kiếm một giá trị cụ thể.
4. Ưu và Nhược điểm của ngôn ngữ Structured Text
Structured Text mang lại sức mạnh và sự linh hoạt vượt trội cho các tác vụ phức tạp trong lập trình PLC, nhưng cũng có những hạn chế về tính trực quan và yêu cầu kỹ năng lập trình cao hơn.
4.1. Ưu điểm của ngôn ngữ Structured Text
- Mạnh mẽ cho các thuật toán phức tạp và tính toán: ST là lý tưởng để triển khai các thuật toán PLC phức tạp, bao gồm các phép tính toán học nâng cao, xử lý chuỗi ký tự, và các logic điều khiển phức tạp mà các ngôn ngữ đồ họa khó có thể biểu diễn một cách gọn gàng.
- Hiệu quả cao trong xử lý dữ liệu: Với khả năng dễ dàng làm việc với mảng, cấu trúc dữ liệu (UDT – User Defined Types), và quản lý dữ liệu lớn, ST vượt trội trong các ứng dụng yêu cầu xử lý dữ liệu hàng loạt, lưu trữ công thức (Recipe Management), và báo cáo.
- Linh hoạt và khả năng biểu đạt cao: Cú pháp cấp cao của ST cho phép lập trình viên thể hiện các ý tưởng lập trình phức tạp một cách rất cô đọng và hiệu quả. Điều này giúp viết code nhanh hơn và dễ đọc hơn cho các lập trình viên có kinh nghiệm.
- Dễ dàng tích hợp với các hệ thống IT: Nhờ cú pháp quen thuộc với lập trình viên IT, ST tạo điều kiện thuận lợi cho việc giao tiếp và tích hợp PLC với các hệ thống cấp cao hơn như MES (Manufacturing Execution Systems) và ERP (Enterprise Resource Planning), hoặc các ứng dụng phân tích dữ liệu.
- Khả năng tái sử dụng code thông qua Functions/Function Blocks: Giống như FBD, ST cho phép người dùng phát triển các khối chức năng (Function Blocks) phức tạp và hàm (Functions) của riêng mình, đóng gói logic để tái sử dụng code hiệu quả.
- Tốt cho các ứng dụng yêu cầu báo cáo, logging phức tạp: ST dễ dàng tạo ra các chuỗi văn bản, định dạng dữ liệu và tương tác với các hệ thống lưu trữ/ghi log, giúp tự động hóa việc tạo báo cáo sản xuất và ghi nhận dữ liệu quy trình.
Nhược điểm của ngôn ngữ Structured Text
- Ít trực quan hơn LD/FBD: Đối với những người mới bắt đầu lập trình PLC hoặc không quen thuộc với lập trình văn bản, ST có thể khó đọc và gỡ lỗi hơn nhiều so với Ladder Diagram hoặc Function Block Diagram, vốn có biểu diễn đồ họa rõ ràng.
- Phức tạp hơn cho các tác vụ điều khiển tuần tự đơn giản: Mặc dù ST có thể thực hiện mọi thứ, việc viết code ST cho các logic BẬT/TẮT cơ bản hoặc các chuỗi tuần tự đơn giản có thể trở nên cồng kềnh hơn so với việc sử dụng LD hoặc FBD, nơi bạn chỉ cần kết nối các biểu tượng.
- Yêu cầu kỹ năng lập trình cao hơn: Để viết code ST hiệu quả và không có lỗi, lập trình viên cần có kiến thức vững chắc về cú pháp, cấu trúc dữ liệu, và các nguyên tắc lập trình cơ bản, tương tự như lập trình phần mềm truyền thống.
- Có thể gây khó khăn trong việc theo dõi luồng logic vật lý của thiết bị: Khi gỡ lỗi một chương trình ST, việc liên hệ trực tiếp các dòng code với trạng thái vật lý của các tiếp điểm rơ-le hoặc các tín hiệu I/O trên phần cứng có thể không trực quan bằng Ladder Diagram.

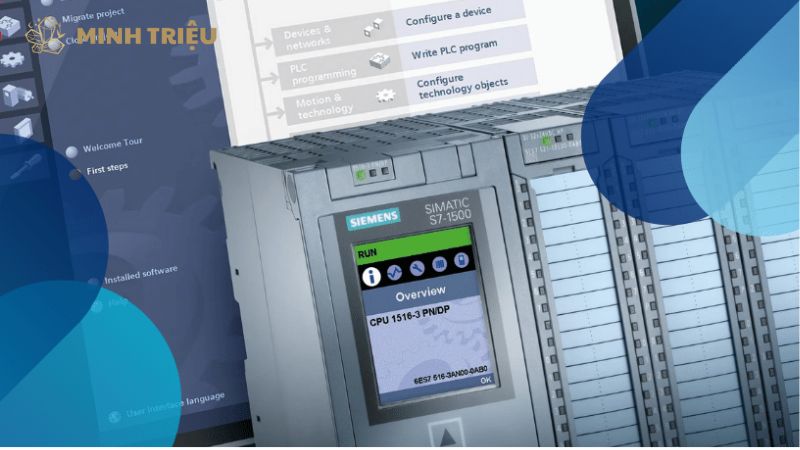

5. Ứng dụng phổ biến của Structured Text trong sản xuất công nghiệp
Structured Text được ứng dụng mạnh mẽ trong các lĩnh vực sản xuất công nghiệp đòi hỏi khả năng xử lý thuật toán phức tạp, quản lý dữ liệu hiệu quả và tính linh hoạt cao trong lập trình.
5.1. Điều khiển quy trình phức tạp và tối ưu hóa
ST là ngôn ngữ lý tưởng để triển khai các thuật toán PID nâng cao (như PID thích nghi, PID đa vòng lặp), điều khiển dự đoán (Model Predictive Control), và các chiến lược tối ưu hóa năng lượng hoặc tài nguyên trong các ngành công nghiệp hóa chất, dầu khí, thực phẩm và dược phẩm. Khả năng tính toán và biểu đạt phức tạp của nó là không thể thiếu.
5.2. Xử lý dữ liệu lớn và quản lý công thức (Recipe Management)
Trong các nhà máy sản xuất cần quản lý nhiều loại sản phẩm hoặc công thức khác nhau, ST được sử dụng để đọc/ghi dữ liệu từ cơ sở dữ liệu (thường qua các module truyền thông đặc biệt), quản lý và chuyển đổi các công thức sản xuất, cũng như xử lý các tập hợp dữ liệu lớn từ cảm biến để phân tích hoặc báo cáo.
5.3. Thuật toán điều khiển chuyển động phức tạp
Đối với các ứng dụng điều khiển chuyển động đòi hỏi cao như nội suy đường đi của nhiều trục (ví dụ: máy cắt laser, robot công nghiệp), điều khiển robot nâng cao, hoặc đồng bộ hóa chính xác, ST cung cấp khả năng tính toán quỹ đạo, kiểm soát tốc độ và vị trí một cách chi tiết và hiệu quả hơn các ngôn ngữ đồ họa.
5.4. Truyền thông và xử lý giao thức đặc biệt
Khi PLC cần giao tiếp với các thiết bị hoặc hệ thống không theo chuẩn (ví dụ: các thiết bị cũ, các thiết bị IoT mới), ST rất hữu ích để phân tích cú pháp dữ liệu nhận được từ các gói tin, tạo ra các gói tin truyền đi, hoặc xử lý các giao thức truyền thông độc quyền.
5.5. Phát triển các khối chức năng (Function Blocks) phức tạp
Các lập trình viên thường sử dụng ST để phát triển các khối chức năng phức tạp và đa năng, sau đó đóng gói chúng để tái sử dụng trong các chương trình FBD hoặc LD. Điều này cho phép tạo ra các thư viện chức năng tùy chỉnh mạnh mẽ, giúp chuẩn hóa và tăng tốc độ phát triển dự án.
6. Kết luận
Structured Text (ST) đã khẳng định mình là một ngôn ngữ lập trình mạnh mẽ và linh hoạt, là sự bổ sung không thể thiếu cho các ngôn ngữ đồ họa truyền thống trong thế giới PLC. Với cú pháp dựa trên văn bản quen thuộc với các lập trình viên, ST cung cấp khả năng vượt trội trong việc giải quyết các bài toán tự động hóa phức tạp, từ triển khai các thuật toán PLC nâng cao, xử lý dữ liệu lớn, đến quản lý công thức sản xuất và điều khiển các hệ thống chuyển động tinh vi.
ST không chỉ là một công cụ mạnh mẽ mà còn là một yếu tố cần thiết để giải quyết các thách thức của tự động hóa hiện đại và kỷ nguyên Công nghiệp 4.0. Khi các hệ thống ngày càng trở nên phức tạp, tích hợp nhiều cảm biến thông minh và yêu cầu xử lý dữ liệu thời gian thực, khả năng của ST trong việc biểu đạt logic phức tạp và tương tác với các hệ thống thông tin sẽ ngày càng trở nên quan trọng.
