Trong lĩnh vực tự động hóa công nghiệp, việc quản lý các quy trình tuần tự là một thách thức lớn, và PLC giữ vai trò then chốt trong việc điều khiển các chuỗi sự kiện này. Ngôn ngữ Sequential Function Chart (SFC) ra đời như một giải pháp lý tưởng để mô tả và lập trình các quy trình đó, khác biệt đáng kể so với các ngôn ngữ lập trình PLC truyền thống như Ladder Diagram (LD) hay Structured Text (ST) vốn tập trung vào logic điều khiển tức thời. Bài viết này sẽ cung cấp một cái nhìn toàn diện về SFC, bao gồm định nghĩa, cấu trúc, các yếu tố cốt lõi, ưu nhược điểm, và các ứng dụng thực tế của nó, nhằm trang bị kiến thức cần thiết để bạn có thể tận dụng hiệu quả SFC trong phát triển hệ thống tự động hóa và nâng cao kỹ năng lập trình PLC.

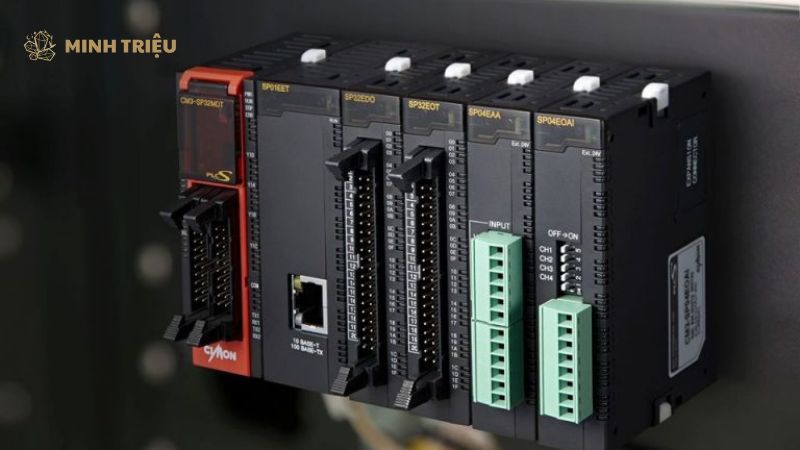

1. Ngôn ngữ Sequential Function Chart (SFC) Là Gì?
Ngôn ngữ Sequential Function Chart (SFC) là một ngôn ngữ lập trình đồ họa trực quan, được thiết kế đặc biệt để mô tả và thực thi các quy trình điều khiển tuần tự và song song trong môi trường tự động hóa công nghiệp. SFC tuân thủ tiêu chuẩn quốc tế IEC 61131-3, và có nguồn gốc từ Grafcet, một phương pháp mô hình hóa hệ thống tuần tự phổ biến ở châu Âu. Triết lý cơ bản của SFC là chia nhỏ một quy trình phức tạp thành các trạng thái (steps) riêng biệt và các điều kiện chuyển tiếp (transitions) giữa chúng, giúp cho việc thiết kế, lập trình, gỡ lỗi và bảo trì hệ thống trở nên dễ dàng và trực quan hơn rất nhiều.
SFC đặc biệt phù hợp cho các ứng dụng có tính chất chu kỳ như chu trình máy móc, dây chuyền lắp ráp, hoặc hệ thống batch process (chế biến theo mẻ), nơi các sự kiện phải diễn ra theo một trình tự xác định và rõ ràng. Mặc dù SFC tập trung vào việc trực quan hóa trình tự, nó thường được sử dụng để tổ chức các đoạn mã được viết bằng các ngôn ngữ khác như LD, ST, hoặc Function Block Diagram (FBD), không thay thế hoàn toàn chúng mà bổ trợ lẫn nhau.
2. Cấu Trúc và Các Thành Phần Cốt Lõi của SFC
Cấu trúc của SFC bao gồm ba thành phần cơ bản là Bước (Step), Chuyển tiếp (Transition), và Đường kết nối (Link/Directed Link), cùng với các cấu trúc luồng điều khiển đặc biệt.
Bảng: Các Thành Phần Cơ Bản của SFC
Thành Phần | Biểu Tượng | Mô Tả |
Bước (Step) | Hình chữ nhật | Đại diện cho một trạng thái ổn định hoặc một giai đoạn cụ thể trong quy trình. |
Chuyển tiếp (Transition) | Vạch ngang | Đại diện cho điều kiện Boolean để chuyển từ một bước sang bước tiếp theo. |
Đường kết nối | Đường thẳng có mũi tên | Chỉ ra luồng thực thi giữa các bước và chuyển tiếp. |
Hành động (Action) | Liên kết với bước | Các lệnh hoặc logic được thực thi khi một bước đang hoạt động. |
Một Bước (Step) trong SFC đại diện cho một trạng thái hoạt động cụ thể của hệ thống, ví dụ như “Bơm đầy bồn” hoặc “Trộn vật liệu”. Mỗi bước có thể liên kết với một hoặc nhiều Hành động (Actions), là các lệnh hoặc chương trình con được thực thi khi bước đó đang hoạt động.
Các Hành động này có thể được lập trình bằng bất kỳ ngôn ngữ PLC nào khác như Ladder Diagram (LD), Structured Text (ST), hoặc Function Block Diagram (FBD), cho phép SFC đóng vai trò là ngôn ngữ điều phối cấp cao. Có nhiều loại hành động khác nhau như Entry
(thực hiện một lần khi vào bước), Exit
(thực hiện một lần khi thoát bước), Continuous
(thực hiện liên tục khi bước hoạt động), Pulsed
(thực hiện một xung khi bước hoạt động), hoặc Stored
(duy trì trạng thái).
Chuyển tiếp (Transition) đại diện cho các điều kiện Boolean mà khi thỏa mãn, hệ thống sẽ chuyển từ bước hiện tại sang bước tiếp theo. Điều kiện này phải là TRUE
và bước trước đó phải hoàn thành (hoặc đang hoạt động tùy theo cấu hình cụ thể) thì quá trình chuyển đổi mới xảy ra. Đường kết nối (Link) là các đường thẳng có mũi tên, chỉ ra hướng của luồng điều khiển giữa các bước và chuyển tiếp.

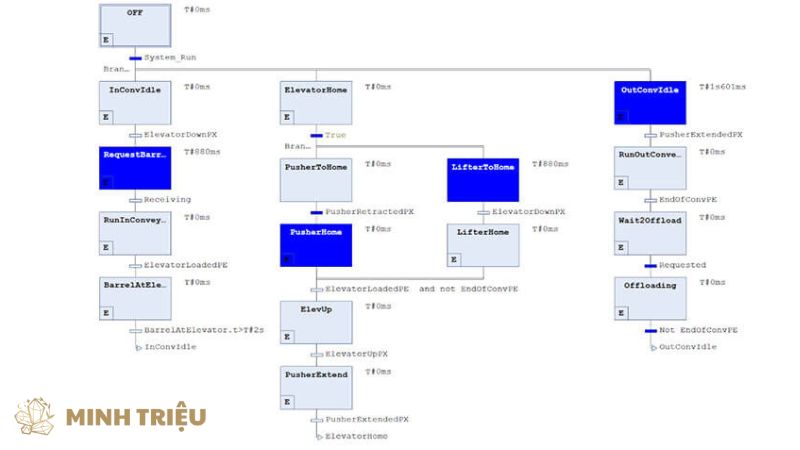

Cấu Trúc Luồng Điều Khiển Trong SFC
SFC hỗ trợ các cấu trúc luồng điều khiển phức tạp để mô hình hóa mọi loại quy trình tuần tự:
- Chuỗi Tuần Tự (Sequential Sequence): Đây là cấu trúc cơ bản nhất, bao gồm một chuỗi các bước và chuyển tiếp nối tiếp nhau, nơi mỗi bước chỉ có thể được kích hoạt sau khi bước trước đó đã hoàn thành và điều kiện chuyển tiếp tương ứng là
TRUE
. Ví dụ:Bước 1
->Chuyển tiếp 1
->Bước 2
->Chuyển tiếp 2
->Bước 3
. - Lựa Chọn Nhánh (Selection / Alternative Divergence): Cấu trúc này cho phép luồng điều khiển phân chia thành nhiều nhánh độc lập, nhưng chỉ một nhánh được kích hoạt dựa trên điều kiện của các chuyển tiếp. Các điều kiện của các chuyển tiếp từ điểm phân nhánh phải là độc quyền (mutually exclusive) để tránh xung đột. Ví dụ: Nếu
Điều kiện A
đúng, đi theoNhánh 1
; nếuĐiều kiện B
đúng, đi theoNhánh 2
. - Phân Kỳ Song Song (Parallel Divergence): Cấu trúc này cho phép luồng điều khiển chia thành nhiều nhánh được thực hiện đồng thời (song song) khi một chuyển tiếp chung được kích hoạt. Tất cả các nhánh con sẽ bắt đầu hoạt động cùng lúc. Ví dụ: Sau khi
Bước X
hoàn thành, đồng thời bắt đầuBước Y
(pha trộn) vàBước Z
(gia nhiệt). - Hội Tụ Song Song (Parallel Convergence): Cấu trúc này kết hợp các nhánh song song lại thành một luồng điều khiển duy nhất. Quá trình chuyển tiếp sang bước tiếp theo chỉ xảy ra khi tất cả các nhánh song song đã hoàn thành và điều kiện của chuyển tiếp chung là
TRUE
. - Vòng Lặp (Loops): SFC có thể dễ dàng tạo ra các vòng lặp bằng cách kết nối lại một chuyển tiếp với một bước đã được thực thi trước đó, cho phép các chu trình lặp đi lặp lại.
Khởi Tạo và Kết Thúc SFC
Mỗi chương trình SFC phải có ít nhất một Bước ban đầu (Initial Step), đây là bước đầu tiên được kích hoạt khi chương trình SFC bắt đầu thực thi hoặc khi PLC chuyển sang chế độ RUN. Các cơ chế kết thúc chương trình hoặc reset SFC cũng cần được thiết kế để đảm bảo hoạt động an toàn và ổn định của hệ thống.
3. Hướng Dẫn Lập Trình Cơ Bản với Ngôn Ngữ SFC (Kèm Ví Dụ)

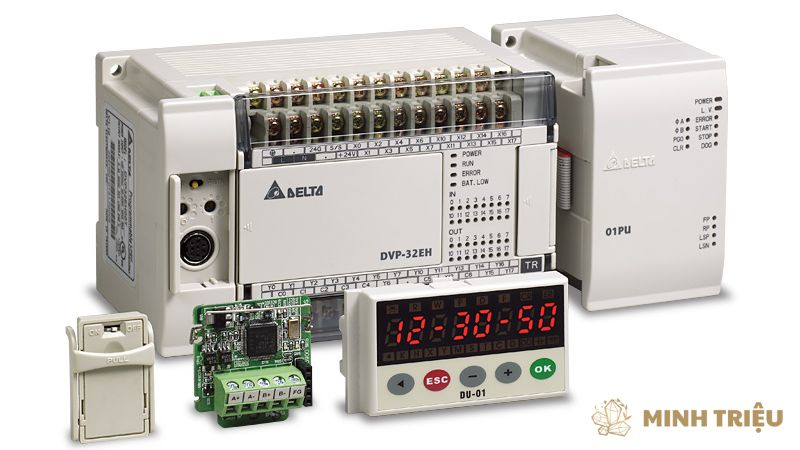

Để lập trình Ngôn ngữ SFC, bạn cần sử dụng môi trường phát triển tích hợp (IDE) của các hãng PLC lớn, vốn đã hỗ trợ mạnh mẽ cho chuẩn IEC 61131-3. Các IDE như Siemens TIA Portal (với tính năng Graph), Rockwell Studio 5000 (cho dòng Controllogix/Compactlogix), hay phần mềm của Omron, Mitsubishi, và Schneider Electric đều cung cấp các công cụ đồ họa để thiết kế, lập trình và gỡ lỗi SFC.
3.1. Các Bước Thiết Kế và Lập Trình SFC
Quá trình phát triển một chương trình SFC thường tuân theo các bước sau:
Phân tích Quy Trình: Bước đầu tiên là phân tích kỹ lưỡng quy trình công nghệ, chia nhỏ nó thành các trạng thái hoạt động rời rạc (tức là các bước) và xác định rõ ràng các điều kiện cần thiết để chuyển từ trạng thái này sang trạng thái khác (tức là các chuyển tiếp).
Vẽ Sơ Đồ SFC: Sử dụng công cụ đồ họa trong IDE để vẽ sơ đồ SFC, kết nối các bước và chuyển tiếp bằng các đường kết nối để hình thành luồng logic tuần tự.
Viết Code cho Actions và Transitions:
- Actions: Đối với mỗi bước, viết code cho các hành động cần thực thi khi bước đó hoạt động. Những hành động này thường được lập trình bằng các ngôn ngữ khác như Ladder Diagram (LD) cho logic điều khiển rơle, Structured Text (ST) cho các tính toán phức tạp, hoặc Function Block Diagram (FBD) cho các khối chức năng.
- Transitions: Viết biểu thức Boolean cho mỗi chuyển tiếp. Điều kiện này có thể là trạng thái của cảm biến, giá trị của bộ đếm, kết quả của phép so sánh, hoặc thời gian từ một timer.
Gỡ Lỗi và Kiểm Tra: Sử dụng chức năng mô phỏng (simulation) của IDE để kiểm tra logic của chương trình SFC trước khi nạp vào PLC thực. Sau khi nạp, sử dụng chức năng giám sát trực tuyến (online monitoring) để theo dõi trạng thái hoạt động của các bước và chuyển tiếp, giúp dễ dàng xác định và khắc phục lỗi.
3.2. Ví Dụ Minh Họa Chi Tiết: Điều Khiển Hệ Thống Chiết Rót Đơn Giản
Hãy xem xét một ví dụ về điều khiển hệ thống chiết rót chất lỏng: Sơ đồ SFC cho hệ thống chiết rót:
[Start] (Initial Step)
|
| (chờ bình rỗng được đặt)
V
[Step 1: Chờ bình]
|
| (Chuyển tiếp 1: Cảm biến bình rỗng TRUE)
V
[Step 2: Mở van chiết]
| (Action: Bật VanChiết)
|
| (Chuyển tiếp 2: Cảm biến mức đầy TRUE)
V
[Step 3: Đóng van chiết]
| (Action: Tắt VanChiết)
|
| (Chuyển tiếp 3: Cảm biến van đóng hoàn toàn TRUE)
V
[Step 4: Đẩy bình ra]
| (Action: Kích hoạt XylanhĐẩyBình)
|
| (Chuyển tiếp 4: Cảm biến bình đã đẩy ra TRUE)
V
[Step 1: Chờ bình] (Loop back)
Giải thích:
Bước ban đầu: Start
– Hệ thống sẵn sàng.
Step 1: Chờ bình.
- Action: Không có hành động cụ thể, chỉ chờ đợi.
- Transition 1:
Cảm_Biến_Bình_Rỗng_Tại_Vị_Trí_Chiết
=TRUE
. Khi có bình rỗng được đặt vào vị trí, hệ thống chuyển sang Bước 2.
Step 2: Mở van chiết.
- Action: Bật
Van_Chiết
(SET VanChiết
). - Transition 2:
Cảm_Biến_Mức_Đầy
=TRUE
. Khi cảm biến báo đầy, hệ thống chuyển sang Bước 3.
Step 3: Đóng van chiết.
- Action: Tắt
Van_Chiết
(RESET VanChiết
). - Transition 3:
Cảm_Biến_Van_Đóng_Hoàn_Toàn
=TRUE
. Đảm bảo van đã đóng hoàn toàn trước khi chuyển sang Bước 4.
Step 4: Đẩy bình ra.
- Action: Kích hoạt
Xylanh_Đẩy_Bình
(SET XylanhĐẩyBình
). - Transition 4:
Cảm_Biến_Bình_Đã_Đẩy_Ra
=TRUE
. Khi bình đã được đẩy ra khỏi vị trí, XylanhĐẩyBình có thể được reset ở bước tiếp theo hoặc ngay trong action của bước này. Hệ thống quay lại Bước 1 để tiếp tục chu trình.
4. Ưu và Nhược điểm của Ngôn ngữ Sequential Function Chart (SFC)
Việc lựa chọn SFC cho một dự án PLC cần dựa trên sự hiểu biết rõ ràng về những lợi thế và hạn chế của nó.
4.1. Ưu Điểm
- Trực Quan Hóa Quy Trình Rõ Ràng: SFC cung cấp một biểu diễn đồ họa trực quan và dễ hiểu về luồng logic tuần tự của hệ thống, giúp lập trình viên và người vận hành dễ dàng theo dõi và nắm bắt hoạt động của máy móc, đặc biệt với các quy trình phức tạp.
- Phân Chia Module và Tái Sử Dụng: Khả năng chia nhỏ một quy trình lớn thành các bước riêng biệt giúp dễ dàng quản lý, phát triển theo module và tái sử dụng các đoạn code hoặc các khối chức năng. Điều này cải thiện hiệu quả trong phát triển hệ thống tự động hóa.
- Gỡ Lỗi và Giám Sát Hiệu Quả: Với SFC, bạn có thể dễ dàng xác định trạng thái hiện tại của quy trình (bước nào đang hoạt động) và vị trí chính xác của lỗi nếu có. Điều này giúp tăng tốc độ gỡ lỗi và giảm thiểu thời gian dừng máy.
- Quản Lý Các Trạng Thái Phức Tạp: SFC rất mạnh mẽ trong việc quản lý các chế độ hoạt động khác nhau của một hệ thống, như chế độ tự động, thủ công, chế độ bảo trì, hoặc các trạng thái lỗi, cho phép chuyển đổi mượt mà giữa các chế độ.
- Tăng Tốc Độ Phát Triển và Bảo Trì: Nhờ tính trực quan và cấu trúc rõ ràng, SFC có thể giảm đáng kể thời gian thiết kế và lập trình ban đầu, đồng thời đơn giản hóa quá trình bảo trì và sửa đổi trong tương lai.
- Tiêu Chuẩn Hóa: Là một phần của IEC 61131-3, SFC mang lại sự nhất quán và chuẩn hóa, giúp việc trao đổi và làm việc trên các nền tảng PLC khác nhau trở nên dễ dàng hơn.
4.2. Nhược Điểm
- Không Phù Hợp Cho Logic Điều Khiển Liên Tục: SFC không phải là lựa chọn lý tưởng cho các ứng dụng đòi hỏi các phép toán số học phức tạp, điều khiển phản hồi liên tục như PID control, hoặc các logic điều khiển đồng thời không có trình tự rõ ràng. Các ngôn ngữ như Structured Text (ST) hoặc Function Block Diagram (FBD) sẽ phù hợp hơn cho những tác vụ này.
- Có Thể Phức Tạp Nếu Lạm Dụng: Mặc dù được thiết kế cho sự rõ ràng, một biểu đồ SFC quá lớn hoặc không được cấu trúc cẩn thận với quá nhiều nhánh hoặc vòng lặp có thể trở nên rối rắm và khó quản lý.
- Yêu Cầu Tư Duy Tuần Tự: Lập trình viên phải suy nghĩ theo các bước và chuyển tiếp, điều này có thể khác với tư duy logic thường thấy trong Ladder Diagram hoặc Structured Text, đòi hỏi một sự thay đổi trong cách tiếp cận.
- Cần Kết Hợp Với Các Ngôn Ngữ Khác: SFC thường được sử dụng để tổ chức và điều khiển tổng thể luồng của chương trình, trong khi các hành động (actions) cụ thể trong mỗi bước thường được viết bằng các ngôn ngữ khác như LD, ST, hoặc FBD. Điều này đòi hỏi lập trình viên phải có kiến thức về nhiều ngôn ngữ.
5. Ứng dụng Thực Tế của Ngôn ngữ SFC trong Sản Xuất Công nghiệp
Ngôn ngữ SFC tìm thấy các ứng dụng mạnh mẽ trong nhiều ngành công nghiệp, đặc biệt là những nơi có quy trình tự động hóa phức tạp và đòi hỏi trình tự rõ ràng.
5.1. Các Ngành Công Nghiệp và Ứng Dụng Điển Hình
- Sản xuất theo mẻ (Batch Process): Đây là một trong những ứng dụng nổi bật nhất của SFC. Trong các ngành như thực phẩm, dược phẩm, hóa chất, nơi sản phẩm được tạo ra theo từng lô hoặc mẻ, SFC mô tả một cách hoàn hảo các pha sản xuất như trộn, nấu, lọc, làm lạnh, và đóng gói, đảm bảo mỗi bước được thực hiện đúng trình tự và điều kiện.
- Hệ thống lắp ráp tự động: Trong các dây chuyền robot hoặc máy lắp ráp linh kiện, mỗi công đoạn (ví dụ: gắp linh kiện, định vị, bắt vít, kiểm tra) có thể được định nghĩa là một bước SFC, giúp quản lý luồng công việc phức tạp một cách hiệu quả.
- Máy đóng gói và chiết rót: Các chu trình đóng chai, đóng gói sản phẩm, hoặc dán nhãn thường có các trình tự hoạt động rõ ràng, từ việc cấp sản phẩm, xử lý, đến đẩy sản phẩm ra. SFC là công cụ lý tưởng để kiểm soát các chuỗi sự kiện này.
- Hệ thống xử lý vật liệu: Các hệ thống băng tải, phân loại sản phẩm, hoặc lưu trữ tự động trong kho bãi có thể được điều khiển bằng SFC để quản lý trình tự di chuyển của vật liệu qua các khu vực khác nhau.
- Hệ thống an toàn và khởi động/dừng phức tạp: SFC đặc biệt hữu ích trong việc điều khiển các trình tự khởi động an toàn cho nhà máy hoặc các quy trình dừng khẩn cấp, đảm bảo rằng tất cả các bước được thực hiện đúng trình tự để tránh nguy hiểm và thiệt hại.
5.2. Lợi Ích Khi Triển Khai SFC trong Các Hệ Thống Lớn
Việc triển khai SFC trong các hệ thống tự động hóa lớn mang lại nhiều lợi ích đáng kể:
- Giảm thiểu sai sót trong quy trình: Nhờ tính minh bạch và cấu trúc rõ ràng, SFC giúp giảm thiểu lỗi lập trình và đảm bảo rằng quy trình được thực hiện chính xác theo thiết kế.
- Tăng tính minh bạch và khả năng theo dõi: Người vận hành và kỹ sư có thể dễ dàng theo dõi trạng thái hiện tại của quy trình và các điều kiện chuyển tiếp, giúp phát hiện và giải quyết vấn đề nhanh chóng.
- Nâng cao hiệu quả sản xuất: Bằng cách tối ưu hóa trình tự các hoạt động và quản lý hiệu quả các tình huống lỗi, SFC góp phần tăng năng suất và giảm thời gian dừng máy.
6. Tương Lai của Ngôn ngữ SFC và Xu Hướng Phát Triển PLC
Trong bối cảnh của Công nghiệp 4.0 và sự phát triển của các nhà máy thông minh (Smart Factory), vai trò của Ngôn ngữ SFC ngày càng được củng cố và mở rộng.
6.1. Vai Trò của SFC trong Công Nghiệp 4.0 và Smart Factory
SFC hỗ trợ mạnh mẽ cho tư duy modularization (chia module) và lập trình cấu trúc, vốn là những yếu tố then chốt của Công nghiệp 4.0. Bằng cách định nghĩa các quy trình dưới dạng các bước và hành động rõ ràng, SFC giúp hệ thống trở nên linh hoạt hơn, dễ dàng thích ứng với sự thay đổi trong sản xuất, và cho phép tích hợp liền mạch với các hệ thống quản lý cấp cao hơn như MES (Manufacturing Execution System) và ERP (Enterprise Resource Planning) để quản lý quy trình sản xuất tổng thể. Điều này giúp tối ưu hóa luồng dữ liệu và thông tin trong toàn bộ chuỗi giá trị.
6.2. Sự Phát Triển của Các Công Cụ Lập Trình và Mô Phỏng
Các môi trường phát triển tích hợp (IDE) hiện đại của các hãng PLC không ngừng được cải tiến để hỗ trợ mạnh mẽ hơn cho việc thiết kế, mô phỏng và gỡ lỗi SFC. Các tính năng như:
- Trình chỉnh sửa đồ họa nâng cao: Giúp vẽ sơ đồ SFC nhanh chóng và trực quan.
- Khả năng mô phỏng tích hợp: Cho phép kiểm tra logic SFC mà không cần PLC vật lý.
- Giám sát trực tuyến (Online Monitoring): Hiển thị trạng thái hoạt động của các bước và chuyển tiếp theo thời gian thực, giúp gỡ lỗi hiệu quả.
- Tạo thư viện khối chức năng SFC: Khuyến khích việc tạo ra các module SFC tái sử dụng, giúp tăng năng suất và giảm thời gian phát triển cho các dự án tương lai.
6.3. Tích Hợp Đa Ngôn Ngữ
SFC tiếp tục đóng vai trò là “ngôn ngữ điều phối” tổng thể trong các chương trình PLC. Nó thường được sử dụng để điều khiển luồng chính của quy trình, trong khi các hành động cụ thể bên trong mỗi bước được thực hiện bằng các ngôn ngữ phù hợp nhất như Ladder Diagram (LD) cho logic rơle, Structured Text (ST) cho các thuật toán phức tạp hoặc xử lý dữ liệu, và Function Block Diagram (FBD) cho các khối chức năng chuyên biệt. Sự tích hợp này tạo ra các chương trình PLC toàn diện, vừa hiệu quả về hiệu suất, vừa dễ hiểu và bảo trì.
6.4. Lời Khuyên cho Lập Trình Viên
Đối với lập trình viên PLC, việc nắm vững SFC là chìa khóa để xử lý các quy trình tuần tự phức tạp một cách hiệu quả và chuyên nghiệp. Khả năng tư duy theo trạng thái và chuyển tiếp, cùng với việc kết hợp linh hoạt SFC với các ngôn ngữ khác (như LD, ST, FBD) sẽ giúp bạn tạo ra các giải pháp tự động hóa tối ưu, đáp ứng yêu cầu ngày càng cao của sản xuất công nghiệp hiện đại. Việc đầu tư thời gian để học và thực hành SFC chắc chắn sẽ mang lại lợi thế cạnh tranh đáng kể trong sự nghiệp của bạn.
7. Kết Luận
Ngôn ngữ Sequential Function Chart (SFC) là một công cụ lập trình mạnh mẽ và trực quan, đặc biệt hiệu quả trong việc mô tả và điều khiển các quy trình tuần tự phức tạp trong sản xuất công nghiệp. Là một phần quan trọng của tiêu chuẩn IEC 61131-3, SFC cung cấp một phương pháp cấu trúc hóa chương trình rõ ràng thông qua các bước và chuyển tiếp, giúp cải thiện đáng kể tính dễ đọc, khả năng gỡ lỗi và bảo trì của hệ thống PLC. Dù có những ưu điểm vượt trội trong quản lý trình tự, SFC thường được kết hợp với các ngôn ngữ khác như Ladder Diagram và Structured Text để tạo nên các giải pháp tự động hóa toàn diện, đáp ứng mọi khía cạnh của một hệ thống điều khiển hiện đại. Nắm vững SFC là yếu tố thiết yếu để bạn trở thành một lập trình viên PLC chuyên nghiệp và đóng góp vào sự phát triển của Công nghiệp 4.0.
