Ngôn ngữ Instruction List (IL): Chi Tiết Từ A-Z Về Lập Trình PLC Hiệu Quả
Trong thế giới tự động hóa công nghiệp, PLC giữ vai trò trung tâm, điều khiển và tự động hóa các quy trình sản xuất từ dây chuyền lắp ráp đến hệ thống robot công nghiệp. Ngôn ngữ Instruction List (IL), một thành phần quan trọng của tiêu chuẩn quốc tế IEC 61131-3, là một trong những ngôn ngữ lập trình cơ bản cho PLC, được thiết kế để cung cấp khả năng kiểm soát tối đa đối với các tác vụ điều khiển. Bài viết này sẽ phân tích chi tiết IL, từ định nghĩa và cú pháp cơ bản đến các ứng dụng thực tế và những cân nhắc khi lựa chọn ngôn ngữ này, nhằm cung cấp kiến thức toàn diện cho những ai muốn nắm vững lập trình PLC hiệu quả.
1. Ngôn ngữ Instruction List (IL) Là Gì?
Ngôn ngữ Instruction List (IL) là một ngôn ngữ lập trình cấp thấp, dạng văn bản (text-based), tương tự như hợp ngữ (Assembly language), được định nghĩa trong tiêu chuẩn quốc tế IEC 61131-3 cho các PLC. IL hoạt động dựa trên các lệnh (instructions) cụ thể được thực thi tuần tự, thường sử dụng một thanh ghi bộ tích lũy (accumulator) để xử lý dữ liệu.
Đặc điểm nổi bật của IL bao gồm việc mỗi dòng code tương ứng với một lệnh đơn lẻ, cho phép kiểm soát chi tiết và tối ưu hóa cao về hiệu suất và tài nguyên bộ nhớ, làm cho nó phù hợp với các tác vụ đòi hỏi tốc độ xử lý nhanh hoặc khi làm việc với các PLC có tài nguyên hạn chế. Mặc dù cung cấp khả năng kiểm soát mạnh mẽ, tính trực quan của IL kém hơn so với các ngôn ngữ đồ họa như Ladder Diagram (LD) hoặc Function Block Diagram (FBD), nhưng lại cung cấp một mức độ chi tiết cao hơn so với Structured Text (ST) trong một số trường hợp cụ thể.
2. Cú Pháp và Cấu Trúc Cơ Bản của Ngôn ngữ IL
Cú pháp của Ngôn ngữ Instruction List (IL) bao gồm các thành phần cơ bản là toán tử (Operator), toán hạng (Operand), và tùy chọn nhãn (Label). Một lệnh IL điển hình bao gồm một toán tử (ví dụ: LD, ADD, ST) thực hiện một hành động cụ thể, cùng với một toán hạng (ví dụ: địa chỉ biến, hằng số) mà hành động đó tác động lên. Các nhãn (Labels) được sử dụng để đánh dấu các vị trí trong chương trình, thường dùng cho các lệnh nhảy (jump) hoặc gọi chương trình con.
Bảng: Các Thành Phần Cơ Bản của Lệnh IL
| Thành Phần | Mô Tả | Ví Dụ |
| Toán tử (Operator) | Chỉ định hành động cần thực hiện. | LD (Load), ST (Store), ADD (Cộng), JMP (Jump) |
| Toán hạng (Operand) | Dữ liệu hoặc địa chỉ mà toán tử tác động. | %IX0.0 (Đầu vào số 0), %MW10 (Word bộ nhớ 10), TRUE (Giá trị Boolean) |
| Nhãn (Label) | Điểm tham chiếu trong chương trình, thường dùng với lệnh nhảy. | Start_Motor: |

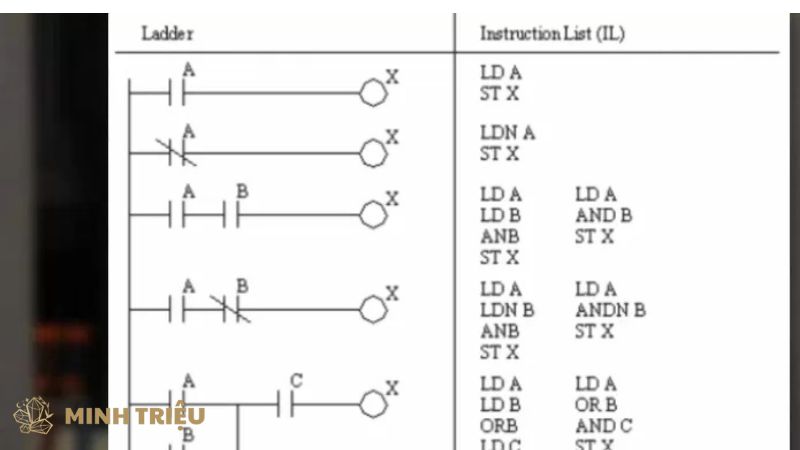

Cấu trúc chương trình IL điển hình tuân thủ nguyên tắc thực hiện tuần tự các lệnh, nơi mỗi lệnh được xử lý lần lượt theo thứ tự viết. Bộ tích lũy (accumulator) đóng vai trò quan trọng trong IL, hoạt động như một thanh ghi tạm thời để lưu trữ kết quả của các phép toán trung gian. Ví dụ, khi thực hiện phép cộng, giá trị đầu tiên được nạp vào accumulator, sau đó giá trị thứ hai được cộng vào accumulator, và kết quả cuối cùng nằm trong accumulator trước khi được lưu vào một biến khác. Các nhóm lệnh (instructions) phổ biến trong IL bao gồm:
Lệnh Logic Bit (Bit Logic Operations): Các lệnh này dùng để xử lý các giá trị Boolean (TRUE/FALSE) và là nền tảng của logic điều khiển.
LD(Load): Tải giá trị của một toán hạng vào accumulator.ST(Store): Lưu giá trị hiện tại của accumulator vào một toán hạng.AND,OR,XOR,NOT: Các phép toán logic cơ bản.ANDN,ORN,XORN: Các phép toán logic với phủ định của toán hạng.
Lệnh Điều khiển (Control Instructions): Những lệnh này quản lý luồng thực thi của chương trình.
JMP(Jump): Nhảy không điều kiện đến một nhãn cụ thể.JMPC(Jump if Condition): Nhảy có điều kiện đến một nhãn, chỉ khi kết quả trong accumulator là TRUE.CALL(Call Function/Subroutine): Gọi một chương trình con hoặc hàm.RET(Return): Trả về từ một chương trình con.
Lệnh Toán học (Arithmetic Instructions): Dùng để thực hiện các phép tính số học.
ADD,SUB,MUL,DIV: Cộng, trừ, nhân, chia.INC,DEC: Tăng hoặc giảm giá trị của một toán hạng.
Lệnh So sánh (Comparison Instructions): Các lệnh này so sánh hai giá trị và đặt kết quả boolean (TRUE/FALSE) vào accumulator.
EQ(Equal),NE(Not Equal)GT(Greater Than),LT(Less Than)GE(Greater Equal),LE(Less Equal)
Lệnh Timer/Counter: Dùng để quản lý thời gian và đếm sự kiện.
TP(Pulse Timer),TON(On-Delay Timer),TOF(Off-Delay Timer).CTU(Up Counter),CTD(Down Counter),CTUD(Up/Down Counter).
Lệnh Xử lý Dữ liệu (Data Manipulation Instructions): Các lệnh này thao tác với dữ liệu giữa các vùng nhớ.
MOVE: Di chuyển giá trị từ một toán hạng nguồn sang một toán hạng đích.CONVERT: Chuyển đổi kiểu dữ liệu (ví dụ: Integer sang Real).SHL(Shift Left),SHR(Shift Right),ROL(Rotate Left),ROR(Rotate Right): Dịch hoặc xoay bit trong một từ.
3. Hướng Dẫn Lập Trình Cơ Bản với Ngôn ngữ IL

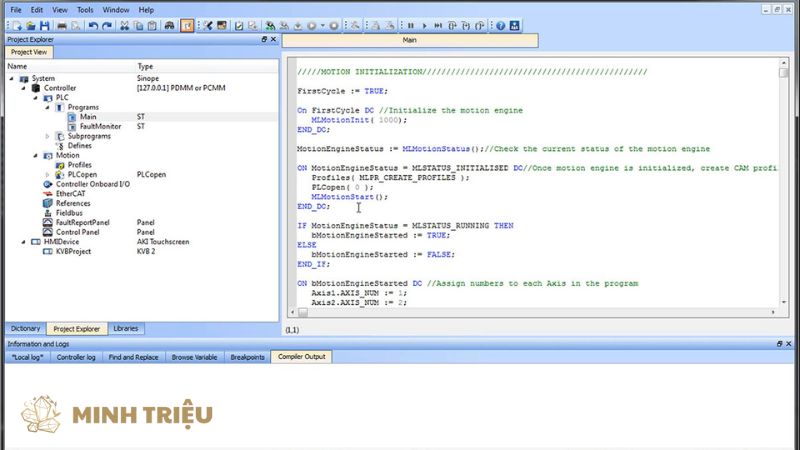

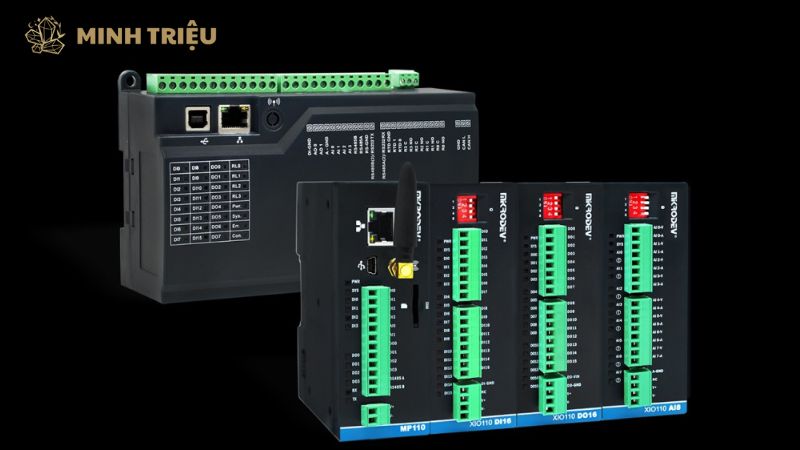

Để lập trình với Ngôn ngữ Instruction List (IL), người lập trình cần sử dụng môi trường phát triển tích hợp (IDE) của các hãng PLC lớn như Siemens (TIA Portal), Rockwell (Studio 5000), Omron (CX-Programmer), hoặc Mitsubishi (GX Works). Các IDE này cung cấp trình soạn thảo code, trình biên dịch và công cụ gỡ lỗi giúp viết và kiểm tra chương trình IL. Hãy xem xét các ví dụ minh họa chi tiết sau đây để hiểu cách sử dụng các loại lệnh IL phổ biến:
Ví dụ 1: Điều khiển đơn giản (Start/Stop động cơ) Chương trình này điều khiển một động cơ khởi động khi nút Start được nhấn và dừng khi nút Stop được nhấn, đồng thời giữ trạng thái động cơ (self-holding).
Đoạn mã
LD %IX0.0 // Load giá trị đầu vào nút Start (I0.0) vào accumulator
OR %QX0.0 // OR với trạng thái hiện tại của động cơ (Q0.0)
ANDN %IX0.1 // AND NOT với đầu vào nút Stop (I0.1)
ST %QX0.0 // Lưu kết quả vào đầu ra động cơ (Q0.0)
LD %IX0.0: Tải trạng thái của nút Start (đầu vào I0.0) vào accumulator.OR %QX0.0: Thực hiện phép OR logic giữa accumulator (chứa trạng thái I0.0) và trạng thái hiện tại của động cơ (đầu ra Q0.0). Điều này tạo ra logic tự giữ (self-holding).ANDN %IX0.1: Thực hiện phép AND logic với trạng thái phủ định (NOT) của nút Stop (đầu vào I0.1). Nếu I0.1 là TRUE (nút Stop được nhấn), thì NOT I0.1 là FALSE, và kết quả AND sẽ là FALSE, tắt động cơ.ST %QX0.0: Lưu kết quả cuối cùng từ accumulator vào đầu ra điều khiển động cơ (Q0.0).
Ví dụ 2: Sử dụng Timer (Chập chờn đèn) Chương trình này làm cho một đèn chập chờn (nhấp nháy) với chu kỳ 2 giây (1 giây bật, 1 giây tắt).
Đoạn mã
LD TRUE // Luôn tải giá trị TRUE vào accumulator
TON T1, PT#1S // Kích hoạt Timer On-Delay T1 với thời gian đặt trước 1 giây
LD T1.Q // Tải đầu ra của Timer T1 (bit Q) vào accumulator
TON T2, PT#1S // Kích hoạt Timer On-Delay T2 với thời gian đặt trước 1 giây
ANDN T2.Q // AND NOT với đầu ra của Timer T2 (bit Q)
ST %QX0.1 // Lưu kết quả vào đầu ra đèn (Q0.1)
LD TRUE: Luôn kích hoạt Timer T1.TON T1, PT#1S: Timer T1 sẽ đếm lên 1 giây sau khi được kích hoạt. BitT1.Qsẽ chuyển sang TRUE sau 1 giây.LD T1.Q: Tải trạng thái củaT1.Qvào accumulator.TON T2, PT#1S: KhiT1.Qlà TRUE, Timer T2 bắt đầu đếm. Sau 1 giây,T2.Qsẽ chuyển sang TRUE.ANDN T2.Q: Logic này đảm bảo khiT2.Qlà TRUE (đã đủ 1 giây của Timer 2), thì kết quả sẽ là FALSE, tắt đèn.ST %QX0.1: Lưu kết quả vào đèn (đầu ra Q0.1). Logic tổng thể tạo ra sự nhấp nháy: Đèn bật khi T1.Q là TRUE và T2.Q là FALSE.
Ví dụ 3: Sử dụng Counter (Đếm sản phẩm) Chương trình này đếm số lượng sản phẩm đi qua cảm biến và kích hoạt một hành động khi đạt 10 sản phẩm.
Đoạn mã
LD %IX0.2 // Load trạng thái cảm biến (I0.2) vào accumulator
CTU C1, 10 // Kích hoạt Counter Up C1, đặt trước 10
LD C1.Q // Tải đầu ra của Counter C1 (bit Q) vào accumulator
ST %QX0.2 // Lưu kết quả vào đầu ra (ví dụ: kích hoạt bộ phận phân loại)
LD %IX0.3 // Load trạng thái nút Reset (I0.3) vào accumulator
R C1 // Reset Counter C1
LD %IX0.2: Tải trạng thái của cảm biến (đầu vào I0.2), mỗi lần cảm biến phát hiện sản phẩm, đầu vào này sẽ thay đổi trạng thái, kích hoạt bộ đếm.CTU C1, 10: Counter Up C1 sẽ tăng giá trị mỗi khi cạnh lên củaI0.2được phát hiện. Khi giá trị đếm đạt 10, bitC1.Qsẽ chuyển thành TRUE.LD C1.Q: Tải trạng thái củaC1.Qvào accumulator.ST %QX0.2: Lưu trạng tháiC1.Qvào đầu ra (Q0.2), có thể kích hoạt một cơ cấu nào đó khi đạt đủ 10 sản phẩm.LD %IX0.3: Tải trạng thái của nút Reset (đầu vào I0.3).R C1: NếuI0.3là TRUE, Counter C1 sẽ được reset về 0.
Ví dụ 4: Phép toán số học (Tính tổng) Chương trình này tính tổng của hai giá trị số nguyên và lưu kết quả.
Đoạn mã
LD %MW0 // Load giá trị từ Word bộ nhớ MW0 vào accumulator
ADD %MW2 // Cộng giá trị từ Word bộ nhớ MW2 vào accumulator
ST %MW4 // Lưu kết quả từ accumulator vào Word bộ nhớ MW4
LD %MW0: Tải giá trị của Word bộ nhớ MW0 vào accumulator.ADD %MW2: Cộng giá trị của Word bộ nhớ MW2 vào giá trị hiện có trong accumulator.ST %MW4: Lưu kết quả của phép cộng từ accumulator vào Word bộ nhớ MW4.
Khi viết code IL, có một số nguyên tắc quan trọng cần tuân thủ để đảm bảo tính chính xác, hiệu quả và dễ bảo trì:
- Quy tắc đặt tên biến: Sử dụng các tên biến rõ ràng, dễ hiểu và nhất quán. Điều này giúp dễ dàng theo dõi và debug chương trình.
- Thứ tự thực hiện lệnh: Luôn nhớ rằng các lệnh IL được thực thi tuần tự. Sự thay đổi thứ tự có thể dẫn đến kết quả không mong muốn.
- Sử dụng comment: Do tính chất cấp thấp và ít trực quan của IL, việc thêm các chú thích (comment) rõ ràng vào mỗi đoạn code quan trọng là cực kỳ cần thiết để giải thích mục đích và logic của từng dòng lệnh.
- Kiểm tra lỗi cú pháp: Các IDE PLC thường có trình biên dịch giúp phát hiện lỗi cú pháp. Luôn kiểm tra kỹ trước khi nạp chương trình vào PLC.
4. Ưu và Nhược điểm của Ngôn ngữ Instruction List (IL)
Việc hiểu rõ các ưu và nhược điểm của Ngôn ngữ Instruction List (IL) là rất quan trọng để quyết định khi nào nên sử dụng ngôn ngữ này trong các dự án PLC.
4.1. Ưu điểm
- Tối ưu hóa hiệu suất: IL cho phép lập trình viên kiểm soát cực kỳ chi tiết các thao tác của PLC ở cấp độ lệnh, dẫn đến việc sử dụng tài nguyên (bộ nhớ và thời gian chu kỳ quét) hiệu quả nhất. Điều này đặc biệt quan trọng trong các ứng dụng đòi hỏi tốc độ phản hồi cực nhanh hoặc khi làm việc với các PLC có tài nguyên phần cứng hạn chế.
- Kiểm soát chi tiết: Với IL, bạn có thể thao tác trực tiếp với từng bit, byte hoặc word dữ liệu, mang lại khả năng kiểm soát chính xác hơn đối với các thuật toán phức tạp hoặc xử lý tín hiệu cấp thấp. Điều này khó đạt được với các ngôn ngữ đồ họa hơn như LD hay FBD.
- Phù hợp với các tác vụ phức tạp, đặc thù: IL lý tưởng cho việc lập trình các hàm, khối chức năng tùy chỉnh cần hiệu suất cao, thuật toán xử lý dữ liệu phức tạp, hoặc các tác vụ điều khiển yêu cầu sự chính xác về thời gian.
- Học được tư duy lập trình cấp thấp: Việc học và sử dụng IL giúp lập trình viên hiểu sâu hơn về cách PLC thực sự hoạt động ở cấp độ vi xử lý, điều này là nền tảng vững chắc cho việc phát triển kỹ năng lập trình PLC nói chung.
- Tương thích rộng rãi: Mặc dù ít phổ biến hơn LD, nhưng IL là một phần của tiêu chuẩn IEC 61131-3, đảm bảo tính tương thích giữa các nền tảng PLC khác nhau.
4.2. Nhược điểm
- Khó đọc và hiểu: Cú pháp của IL dạng văn bản và cấp thấp khiến nó kém trực quan hơn rất nhiều so với Ladder Diagram (LD) hoặc Function Block Diagram (FBD). Việc theo dõi logic chương trình trở nên khó khăn, đặc biệt đối với người mới bắt đầu hoặc các chương trình lớn.
- Khó Debug (gỡ lỗi): Quá trình tìm kiếm và sửa lỗi (debug) trong IL có thể phức tạp và tốn thời gian hơn. Việc theo dõi giá trị của các biến và luồng thực thi yêu cầu sự tập trung cao độ do tính chất tuần tự và phụ thuộc vào accumulator.
- Thời gian phát triển lâu hơn: Đối với các ứng dụng điều khiển tuần tự hoặc các tác vụ đơn giản, việc phát triển chương trình bằng IL thường mất nhiều thời gian hơn so với việc sử dụng LD hoặc FBD, do cần viết từng lệnh một.
- Khó bảo trì: Nếu không có các chú thích (comment) rõ ràng và tài liệu hóa tốt, việc bảo trì, sửa đổi hoặc nâng cấp code IL do người khác viết có thể là một thách thức lớn, dẫn đến tăng chi phí vận hành.
- Ít được sử dụng rộng rãi cho các dự án lớn: Mặc dù mạnh mẽ, IL thường không phải là lựa chọn ưu tiên cho toàn bộ các dự án PLC lớn do nhược điểm về tính dễ đọc và bảo trì. Nó thường được sử dụng cho các phân đoạn code cụ thể cần tối ưu.
5. Ứng dụng Thực Tế của Ngôn ngữ IL trong Sản Xuất Công nghiệp
Ngôn ngữ Instruction List (IL), mặc dù không phải là lựa chọn mặc định cho mọi ứng dụng, vẫn có những vai trò quan trọng trong sản xuất công nghiệp, đặc biệt là trong các trường hợp cần tối ưu hóa cao.
5.1. Khi nào nên và không nên sử dụng IL?
Nên sử dụng IL khi
- Tối ưu hóa hiệu suất: Khi cần đạt được thời gian chu kỳ quét (scan cycle) PLC cực nhanh hoặc xử lý các tác vụ đòi hỏi phản ứng tức thì, IL là lựa chọn hàng đầu. Ví dụ: điều khiển động cơ servo tốc độ cao, xử lý tín hiệu encoder chính xác.
- Viết các hàm, khối chức năng tùy chỉnh: Phát triển các khối chức năng (Function Blocks) hoặc chương trình con (Subroutines) phức tạp, cần kiểm soát chặt chẽ tài nguyên bộ nhớ và CPU, IL cho phép tối ưu hóa từng dòng lệnh.
- Lập trình cho các PLC có tài nguyên hạn chế: Các PLC đời cũ hoặc các ứng dụng nhúng (embedded applications) với bộ nhớ và năng lực xử lý giới hạn sẽ hưởng lợi từ sự hiệu quả của IL.
- Thực hiện các thuật toán phức tạp: Các thuật toán xử lý dữ liệu, thao tác bit, hoặc các phép toán số học phức tạp có thể được viết gọn gàng và hiệu quả hơn bằng IL so với các ngôn ngữ đồ họa.
Không nên sử dụng IL khi
- Các ứng dụng điều khiển tuần tự đơn giản: Đối với các quy trình tự động hóa tuần tự (sequential control) như điều khiển băng tải, đèn báo, hoặc van đơn giản, Ladder Diagram (LD) hoặc Function Block Diagram (FBD) thường trực quan và dễ lập trình hơn nhiều.
- Các dự án lớn, yêu cầu tính dễ đọc và bảo trì cao: Trong các dự án quy mô lớn, nơi nhiều lập trình viên cùng tham gia và yêu cầu bảo trì lâu dài, việc ưu tiên các ngôn ngữ dễ đọc như Structured Text (ST) hoặc Ladder Diagram sẽ giúp giảm thiểu rủi ro và chi phí.
5.2. Ví dụ ứng dụng cụ thể
- Điều khiển động cơ servo, step motor với độ chính xác cao: IL cho phép lập trình viên kiểm soát từng xung điều khiển, từng bước di chuyển, đảm bảo độ chính xác và đồng bộ hóa tuyệt đối trong các hệ thống định vị hoặc robot.
- Xử lý tín hiệu cảm biến tốc độ cao: Trong các ứng dụng đếm sản phẩm trên dây chuyền tốc độ cao, xử lý tín hiệu từ cảm biến quang, IL có thể xử lý các ngắt (interrupts) và thực hiện logic đếm với độ trễ tối thiểu.
- Tối ưu hóa các chu trình đóng gói, chiết rót: Các máy đóng gói hoặc chiết rót cần hoạt động với tốc độ cao và độ chính xác lặp lại. IL có thể được sử dụng để tối ưu hóa các chu trình này, giảm thời gian chết và tăng năng suất.
- Viết các khối chức năng tính toán chuyên biệt: Ví dụ, một khối chức năng chuyển đổi đơn vị đo lường phức tạp, tính toán các tham số PID tùy chỉnh, hoặc xử lý các chuỗi bit có thể được viết hiệu quả bằng IL.
6. Tương Lai của Ngôn ngữ IL và Xu Hướng Phát Triển PLC
Trong bối cảnh phát triển không ngừng của công nghệ tự động hóa, vị trí của Ngôn ngữ Instruction List (IL) đang có những thay đổi nhất định.
6.1. IL trong bối cảnh các ngôn ngữ lập trình hiện đại hơn
Xu hướng chung trong lập trình PLC là chuyển dịch sang các ngôn ngữ cấp cao hơn như Structured Text (ST) và SCL (Structured Control Language – phiên bản của Siemens). Những ngôn ngữ này cung cấp cú pháp gần với các ngôn ngữ lập trình truyền thống (C, Pascal), giúp tăng cường tính dễ đọc, dễ bảo trì và khả năng tái sử dụng code. Tuy nhiên, IL vẫn giữ một vị trí quan trọng trong các ứng dụng chuyên biệt, nơi hiệu suất và khả năng kiểm soát cấp thấp là ưu tiên hàng đầu.
6.2. Sự phát triển của các công cụ lập trình hỗ trợ
Các môi trường phát triển tích hợp (IDE) hiện đại như Siemens TIA Portal, Rockwell Studio 5000 ngày càng thông minh hơn, cung cấp các công cụ hỗ trợ gỡ lỗi và phân tích chương trình IL tốt hơn. Khả năng tích hợp IL với các ngôn ngữ khác trong cùng một dự án PLC cũng đang trở nên phổ biến, cho phép lập trình viên tận dụng ưu điểm của từng ngôn ngữ cho các phần khác nhau của chương trình. Ví dụ, một chương trình có thể sử dụng Ladder Diagram cho logic điều khiển tuần tự, Structured Text cho các thuật toán phức tạp, và IL cho các khối chức năng tối ưu hiệu suất.
6.3. Lời khuyên cho người học và lập trình viên PLC
Đối với người học và lập trình viên PLC, việc nắm vững IL là một lợi thế lớn, giúp hiểu sâu sắc về cách PLC hoạt động ở mức độ chi tiết. Tuy nhiên, không nhất thiết phải coi IL là ngôn ngữ chính cho mọi dự án. Thay vào đó, hãy xem xét nó như một công cụ chuyên biệt trong bộ kỹ năng của bạn. Khả năng kết hợp IL với các ngôn ngữ khác sẽ giúp bạn phát huy tối đa ưu điểm của từng ngôn ngữ, tạo ra các giải pháp tự động hóa vừa hiệu quả, vừa dễ bảo trì. Việc thành thạo IL sẽ củng cố nền tảng kiến thức về PLC, giúp bạn linh hoạt hơn trong mọi tình huống lập trình PLC.
7. Kết Luận
Ngôn ngữ Instruction List (IL) là một công cụ mạnh mẽ và tối ưu trong thế giới lập trình PLC, cho phép kiểm soát chi tiết và đạt hiệu suất cao cho các hệ thống tự động hóa công nghiệp. Mặc dù có tính chất cấp thấp và đòi hỏi sự hiểu biết sâu sắc về hoạt động của PLC, IL vẫn là một phần không thể thiếu trong bộ công cụ của lập trình viên PLC chuyên nghiệp, đặc biệt cho các tác vụ đòi hỏi hiệu suất cực nhanh và kiểm soát từng bit. Dù xu hướng hiện nay có thể nghiêng về các ngôn ngữ cấp cao hơn như Structured Text, giá trị của IL trong việc tối ưu hóa và xử lý các vấn đề đặc thù vẫn là không thể phủ nhận.
