Trong hệ thống điều khiển công nghiệp, module nguồn PLC đóng vai trò cung cấp và duy trì nguồn điện ổn định cho toàn bộ PLC và các module liên quan. Nó chuyển đổi điện lưới AC/DC thành nguồn DC phù hợp, đảm bảo PLC hoạt động liên tục, chính xác và an toàn. Việc lựa chọn đúng module nguồn giúp tránh sự cố điện áp và tăng độ tin cậy cho hệ thống tự động hóa. Bài viết sẽ phân tích cấu tạo, chức năng và tiêu chí lựa chọn module nguồn hiệu quả cho PLC.
1. Cấu tạo cơ bản và chức năng của Module nguồn PLC
Để hiểu cách module nguồn cung cấp năng lượng ổn định cho PLC, bạn cần nắm rõ cấu trúc bên trong và nguyên lý hoạt động của nó.

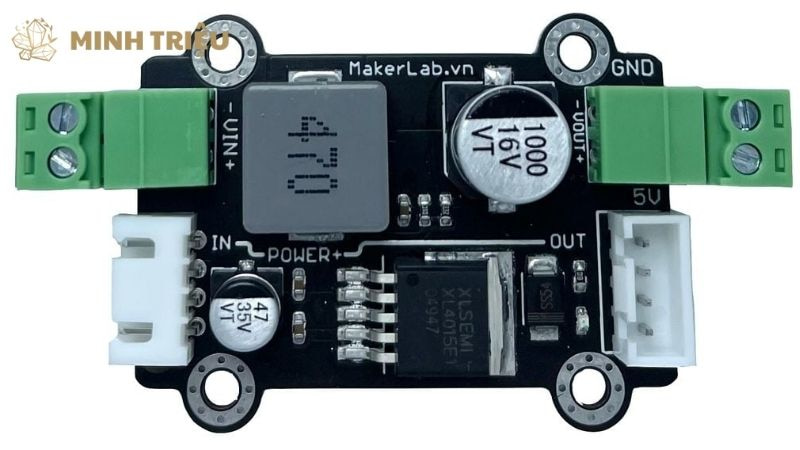

1.1. Các thành phần chính của Module nguồn
Một module nguồn PLC điển hình được thiết kế với nhiều thành phần cốt lõi để đảm bảo chuyển đổi và ổn định điện áp:
- Mạch chỉnh lưu (Rectifier Circuit): Mạch này có chức năng chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC) thô. Đây là bước đầu tiên trong quá trình xử lý nguồn.
- Mạch lọc (Filter Circuit): Sau khi được chỉnh lưu, điện áp DC thô vẫn còn chứa các gợn sóng và nhiễu. Mạch lọc có nhiệm vụ làm mịn điện áp DC, loại bỏ các thành phần nhiễu và gợn sóng để tạo ra một nguồn DC “sạch” hơn, cần thiết cho các linh kiện điện tử nhạy cảm của PLC.
- Mạch ổn áp (Voltage Regulator Circuit): Mạch này là trái tim của module nguồn, có chức năng ổn định điện áp DC đầu ra ở mức mong muốn (ví dụ: 24VDC cho các module I/O hoặc 5VDC cho CPU PLC). Nó duy trì điện áp ổn định bất kể sự dao động của điện áp đầu vào hoặc sự thay đổi của tải tiêu thụ.
- Mạch bảo vệ (Protection Circuitry): Module nguồn được trang bị các mạch bảo vệ quan trọng, có chức năng bảo vệ chính nó và các thành phần khác của PLC khỏi các sự cố điện bất thường. Các loại bảo vệ phổ biến bao gồm bảo vệ quá áp, quá dòng, ngắn mạch, và nhiệt độ quá cao.
1.2. Chức năng chính của Module nguồn
Module nguồn PLC thực hiện các chức năng cốt lõi để đảm bảo hoạt động không ngừng của PLC:
- Chuyển đổi nguồn điện xoay chiều (AC) hoặc một chiều (DC) từ lưới điện hoặc các nguồn khác thành nguồn điện một chiều (DC) ổn định với mức điện áp và dòng điện phù hợp mà các thành phần bên trong PLC yêu cầu.
- Cung cấp một nguồn điện sạch, ổn định và liên tục, đây là yếu tố then chốt đảm bảo hoạt động không gián đoạn và độ chính xác cao của PLC, đặc biệt quan trọng trong các quy trình nhạy cảm.
- Bảo vệ toàn bộ PLC khỏi các sự cố điện áp bất thường như tăng áp đột ngột, quá tải hoặc ngắn mạch, từ đó tăng cường độ tin cậy và tuổi thọ của toàn bộ hệ thống điều khiển.
2. Phân loại Module nguồn và các thông số quan trọng
Sự đa dạng về yêu cầu năng lượng và môi trường hoạt động đòi hỏi các loại module nguồn khác nhau, với các thông số kỹ thuật riêng biệt.
2.1. Phân loại theo điện áp đầu vào
Module nguồn PLC được phân loại dựa trên loại điện áp đầu vào mà chúng chấp nhận:
- AC Input Power Supply: Đây là loại phổ biến nhất, nhận điện áp xoay chiều (AC) từ lưới điện dân dụng hoặc công nghiệp (ví dụ: 100-240VAC, 120VAC, 230VAC) và chuyển đổi nó thành điện áp một chiều (DC) ổn định cho PLC.
- DC Input Power Supply: Loại này nhận điện áp một chiều (DC) từ các nguồn khác (ví dụ: 24VDC, 48VDC) và sau đó ổn định hoặc chuyển đổi nó sang một mức DC khác phù hợp cho PLC. Chúng phổ biến trong các hệ thống dùng pin dự phòng, năng lượng mặt trời hoặc các ứng dụng di động.
2.2. Phân loại theo công suất/dòng điện đầu ra
Khả năng cung cấp năng lượng của module nguồn được đánh giá qua các thông số đầu ra:
- Điện áp đầu ra danh định: Đây là mức điện áp DC mà module được thiết kế để cung cấp cho PLC (ví dụ: 5VDC cho CPU PLC, 24VDC cho các module I/O và các thiết bị trường).
- Dòng điện đầu ra tối đa (Rated Current Output): Thông số này biểu thị khả năng cung cấp dòng điện liên tục tối đa của module, được đo bằng Ampe (A). Đây là thông số quan trọng nhất khi lựa chọn module nguồn, vì nó phải đủ lớn để cung cấp năng lượng cho CPU PLC và tất cả các module I/O được kết nối, bao gồm cả dòng điện mà các module đầu ra tự cấp cho tải.
- Hiệu suất (Efficiency): Hiệu suất của module nguồn cho biết khả năng chuyển đổi năng lượng đầu vào thành năng lượng đầu ra hữu ích. Module nguồn có hiệu suất cao sẽ tỏa nhiệt ít hơn và tiêu thụ điện năng ít hơn, giúp tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.
2.3. Các thông số kỹ thuật quan trọng khác
Ngoài các thông số trên, một số yếu tố kỹ thuật khác cũng cần được xem xét:
- Điện áp gợn sóng (Ripple Voltage): Là mức độ dao động nhỏ của điện áp DC đầu ra. Điện áp gợn sóng cần phải thấp để đảm bảo tín hiệu sạch và ổn định cho các mạch điện tử nhạy cảm trong PLC.
- Phạm vi nhiệt độ hoạt động: Thông số này cho biết khả năng hoạt động ổn định của module nguồn trong các điều kiện nhiệt độ môi trường công nghiệp, vốn thường khắc nghiệt.
- Thời gian giữ (Holdup Time): Đây là khoảng thời gian mà module nguồn có thể duy trì điện áp đầu ra ổn định sau khi nguồn điện đầu vào bị mất. Thời gian giữ đủ dài rất quan trọng, giúp PLC có đủ thời gian để hoàn thành chu trình quét PLC hiện tại và thực hiện các tác vụ lưu trữ dữ liệu khẩn cấp (ví dụ: lưu trạng thái vào bộ nhớ PLC không bay hơi) trước khi hệ thống ngừng hoạt động.
3. Nguyên lý hoạt động và các yếu tố quan trọng khi lựa chọn Module nguồn
Để đảm bảo hoạt động ổn định và tin cậy của PLC, việc lựa chọn module nguồn đúng công suất và loại là yếu tố then chốt, tránh các sự cố gián đoạn.

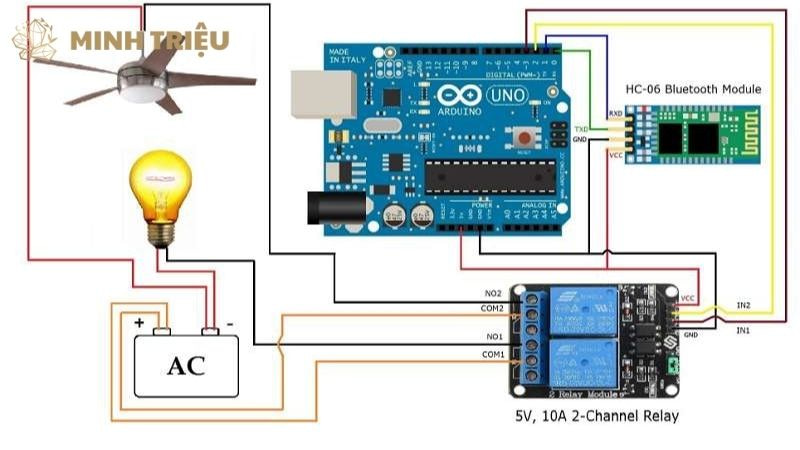

3.1. Nguyên lý hoạt động cơ bản của Module nguồn
Module nguồn PLC hoạt động theo một quy trình cụ thể để chuyển đổi và ổn định điện áp:
- Bước 1: Chỉnh lưu: Điện áp xoay chiều (AC) từ lưới điện được đưa vào module nguồn và được chuyển đổi thành điện áp một chiều (DC) bởi mạch chỉnh lưu.
- Bước 2: Lọc: Điện áp DC sau khi chỉnh lưu được đưa qua mạch lọc để loại bỏ các thành phần nhiễu và gợn sóng, tạo ra một nguồn DC sạch và ổn định hơn.
- Bước 3: Ổn áp: Mạch ổn áp sau đó điều chỉnh điện áp DC đến mức chính xác mà PLC yêu cầu (ví dụ: 24VDC hoặc 5VDC) và duy trì sự ổn định này, bất chấp các biến động nhỏ từ nguồn cấp hoặc thay đổi tải.
- Bước 4: Cấp nguồn: Điện áp DC đã ổn định và sạch sẽ được phân phối đến CPU PLC và tất cả các module I/O thông qua bus nguồn nội bộ của PLC, sẵn sàng cho hoạt động.

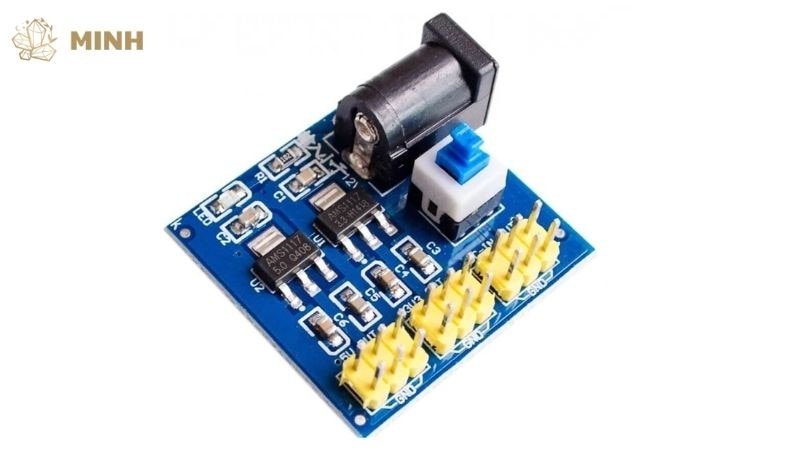

3.2. Các yếu tố cần cân nhắc khi lựa chọn Module nguồn
Khi lựa chọn module nguồn PLC, bạn cần tính toán kỹ lưỡng các yếu tố sau:
- Tổng công suất tiêu thụ của PLC: Đây là yếu tố quan trọng nhất. Bạn phải tính toán tổng dòng điện hoặc công suất mà CPU PLC và tất cả các module I/O (bao gồm cả dòng điện mà các module đầu ra tự cấp cho tải) sẽ tiêu thụ. Module nguồn được chọn phải có dòng điện đầu ra tối đa lớn hơn tổng công suất này, thường nên có một khoảng dự phòng (ví dụ: 20-30%) cho việc mở rộng trong tương lai hoặc các trường hợp khởi động tải cao điểm.
- Điện áp đầu vào có sẵn: Module nguồn phải phù hợp với điện áp lưới điện hoặc nguồn điện một chiều sẵn có tại vị trí lắp đặt.
- Yêu cầu về độ ổn định và chất lượng nguồn: Đối với các ứng dụng nhạy cảm hoặc cần độ chính xác cao, cần chọn module nguồn có điện áp gợn sóng thấp và khả năng ổn định điện áp cao để đảm bảo tín hiệu sạch cho PLC.
- Môi trường hoạt động: Đảm bảo module nguồn có khả năng chịu được các điều kiện môi trường công nghiệp khắc nghiệt như nhiệt độ cao, độ ẩm, bụi bẩn và rung động.
- Tính năng bảo vệ: Chọn module nguồn có đầy đủ các tính năng bảo vệ tích hợp như bảo vệ quá áp, quá dòng, ngắn mạch và quá nhiệt để tăng cường độ an toàn cho toàn bộ hệ thống điều khiển.
- Hãng PLC và khả năng tương thích: Nên ưu tiên chọn module nguồn của cùng hãng PLC để đảm bảo tương thích hoàn hảo về mặt vật lý, điện và phần mềm, cũng như dễ dàng trong việc lắp đặt và bảo trì PLC.
- Khả năng mở rộng: Nếu có kế hoạch thêm các module hoặc thiết bị trong tương lai, nên chọn module nguồn có công suất dự phòng để tránh phải nâng cấp lại sau này.
4. Bảo trì và khắc phục sự cố thường gặp với Module nguồn
Để đảm bảo hoạt động liên tục và ổn định của PLC, việc có kiến thức về bảo trì PLC và khả năng khắc phục sự cố liên quan đến module nguồn là điều cần thiết.
4.1. Các vấn đề thường gặp
Các vấn đề phổ biến mà bạn có thể gặp phải với module nguồn PLC bao gồm:
- Không có điện áp đầu ra: Nguyên nhân có thể do module nguồn bị hỏng hoàn toàn, cầu chì bên trong module bị đứt (nếu có), hoặc do quá tải hoặc ngắn mạch ở đầu ra khiến module tự ngắt để bảo vệ.
- Điện áp đầu ra không ổn định/quá thấp: Tình trạng này thường xảy ra do quá tải tải (tổng dòng tiêu thụ của các module vượt quá khả năng của nguồn), nhiễu điện từ lưới điện, hoặc lỗi mạch bên trong module nguồn.
- Module quá nóng: Nhiệt độ cao có thể là dấu hiệu của quá tải, thông gió kém trong tủ điện, hoặc lỗi linh kiện bên trong module nguồn khiến nó hoạt động kém hiệu quả và tỏa nhiệt nhiều.
- Đèn báo lỗi (LED) sáng: Nhiều module nguồn được trang bị đèn LED chỉ thị trạng thái hoặc lỗi. Khi đèn báo lỗi sáng, đó là dấu hiệu của sự cố bên trong module hoặc lỗi quá tải ở đầu ra.
4.2. Biện pháp khắc phục và bảo trì
Để khắc phục các sự cố và duy trì hoạt động ổn định của module nguồn, bạn nên thực hiện các biện pháp sau:
- Thường xuyên kiểm tra điện áp đầu vào và đầu ra của module nguồn bằng đồng hồ vạn năng để xác định xem điện áp có nằm trong phạm vi định mức và có ổn định không.
- Đảm bảo có thông gió tốt cho tủ điện và khu vực lắp đặt PLC để tránh tình trạng module nguồn bị quá nhiệt, đặc biệt trong môi trường công nghiệp nóng.
- Kiểm tra tổng dòng tiêu thụ của tất cả các module và thiết bị được cấp nguồn bởi module nguồn để đảm bảo không vượt quá công suất định mức của nó. Nếu vượt quá, cần giảm tải hoặc nâng cấp module nguồn.
- Kiểm tra kỹ lưỡng các dây nối, đảm bảo không có ngắn mạch ở đầu ra hoặc các kết nối bị lỏng lẻo.
- Nếu module nguồn có đèn báo lỗi, hãy tham khảo tài liệu kỹ thuật của hãng PLC để hiểu ý nghĩa của đèn báo và thực hiện các bước khắc phục được khuyến nghị.
- Nếu phát hiện module nguồn bị hỏng hóc nghiêm trọng không thể sửa chữa (ví dụ: bị cháy, nổ linh kiện), cần thay thế bằng module mới, chính hãng và có thông số tương đương hoặc cao hơn.
5. Câu hỏi thường gặp (FAQs)
Làm thế nào để tính toán công suất cần thiết cho module nguồn PLC?
Để tính toán công suất cần thiết cho module nguồn PLC, bạn cần tra cứu tài liệu kỹ thuật của CPU PLC và từng module I/O (đầu vào, đầu ra, truyền thông, đặc biệt) để biết dòng điện tiêu thụ của chúng. Cộng tất cả các giá trị dòng điện tiêu thụ lại để có tổng dòng điện. Sau đó, chọn module nguồn có dòng điện đầu ra tối đa lớn hơn tổng này, thường nên cộng thêm khoảng 20-30% dự phòng.
Tại sao module nguồn lại cần các mạch bảo vệ?
Module nguồn cần các mạch bảo vệ để tự bảo vệ khỏi các điều kiện điện áp bất thường như quá áp, quá dòng, ngắn mạch hoặc quá nhiệt, đồng thời bảo vệ các thành phần đắt tiền khác của PLC (như CPU và các module I/O) khỏi hư hỏng, từ đó tăng cường độ tin cậy và tuổi thọ cho toàn bộ hệ thống điều khiển.
Có thể sử dụng nguồn điện thông thường thay cho module nguồn PLC chuyên dụng không?
Không nên. Mặc dù một số nguồn điện thông thường có thể cung cấp cùng điện áp, nhưng module nguồn PLC chuyên dụng được thiết kế đặc biệt để hoạt động trong môi trường công nghiệp khắc nghiệt. Chúng có khả năng chống nhiễu tốt hơn, độ ổn định điện áp cao hơn, và các mạch bảo vệ tích hợp cần thiết để đảm bảo hoạt động bền bỉ của PLC trong điều kiện công nghiệp.
Thời gian giữ (Holdup Time) có ý nghĩa gì đối với PLC?
Thời gian giữ (Holdup Time) là khoảng thời gian mà module nguồn có thể duy trì điện áp đầu ra ổn định sau khi nguồn đầu vào bị mất. Khoảng thời gian này rất quan trọng vì nó cho phép PLC có đủ thời gian để hoàn thành chu trình quét PLC hiện tại, thực hiện các tác vụ lưu trữ dữ liệu quan trọng vào bộ nhớ PLC không bay hơi, và thực hiện tắt máy an toàn trước khi toàn bộ hệ thống mất nguồn hoàn toàn, giúp tránh mất dữ liệu hoặc gây ra các lỗi nghiêm trọng.
6. Kết luận
Module nguồn PLC là “trái tim năng lượng” không thể thiếu, cung cấp nguồn điện ổn định và đáng tin cậy, đây là nền tảng cho sự vận hành liên tục của toàn bộ hệ thống điều khiển PLC. Việc hiểu rõ cấu tạo cơ bản của module nguồn, các loại và thông số kỹ thuật là kiến thức cốt lõi để bạn có thể lựa chọn module nguồn chính xác, đảm bảo hoạt động bền bỉ, an toàn và hiệu quả của PLC.
Đảm bảo nguồn điện sạch và ổn định là yếu tố then chốt cho sự thành công của tự động hóa công nghiệp, đặc biệt trong bối cảnh Công nghiệp 4.0 đòi hỏi sự ổn định và tin cậy cao từ mọi thành phần của hệ thống.
