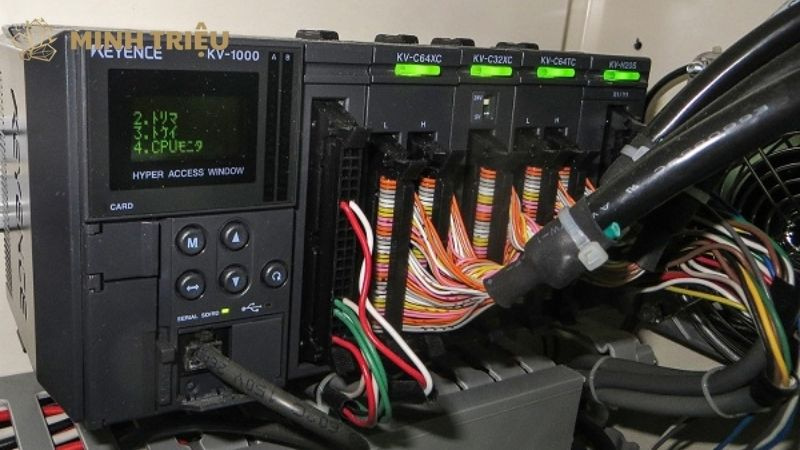

Module đầu ra (Output Modules): Cầu nối giữa điều khiển và thiết bị thực thi

Trong hệ thống điều khiển công nghiệp, module đầu ra PLC đóng vai trò như “cánh tay chấp hành”, nhận lệnh từ CPU và điều khiển thiết bị thực thi như đèn, van, động cơ… Việc lựa chọn đúng loại module đầu ra – số hoặc tương tự – là yếu tố then chốt đảm bảo hệ thống hoạt động chính xác và hiệu quả. Bài viết sẽ phân tích cấu tạo, nguyên lý hoạt động và tiêu chí lựa chọn module đầu ra phù hợp cho từng ứng dụng thực tế.

1. Cấu tạo cơ bản và chức năng của Module đầu ra PLC

Để hiểu cách module đầu ra truyền lệnh điều khiển từ PLC đến các thiết bị bên ngoài, bạn cần nắm rõ cấu trúc bên trong của nó.

1.1. Các thành phần chính của Module đầu ra

Một module đầu ra điển hình được cấu tạo từ nhiều thành phần để đảm bảo việc chuyển đổi và bảo vệ tín hiệu:

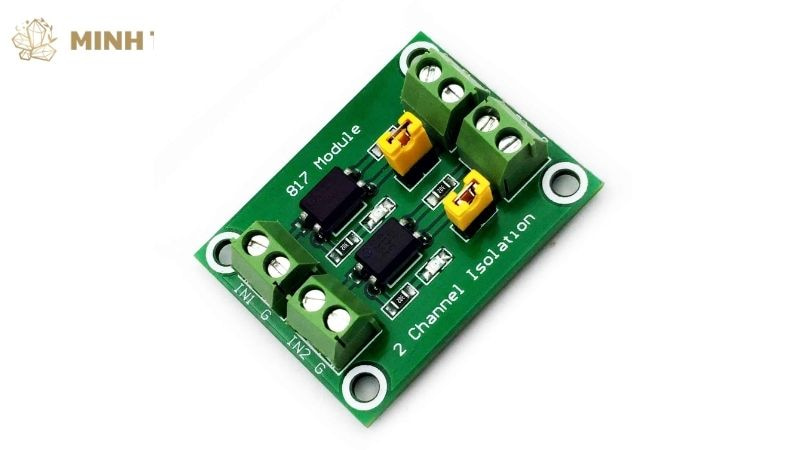

Mạch cách ly (Isolation Circuitry): Mạch này, thường là cách ly quang học (Opto-coupler), có chức năng tách biệt hoàn toàn về điện giữa mạch điều khiển điện áp thấp của PLC và mạch công suất điện áp cao của thiết bị chấp hành. Sự cách ly này bảo vệ CPU PLC khỏi các sự cố như điện áp ngược, quá tải hoặc nhiễu điện từ thiết bị ngoại vi, đảm bảo an toàn và tuổi thọ cho PLC.

Phần tử chuyển mạch (Switching Element): Đây là thành phần chính thực hiện việc đóng hoặc ngắt mạch điện, cho phép dòng điện chạy qua hoặc dừng lại, từ đó điều khiển thiết bị chấp hành.

• Với Digital Output: Các phần tử chuyển mạch thường là Relay, Transistor hoặc Triac, tùy thuộc vào loại tải và yêu cầu về tốc độ.
• Với Analog Output: Phần tử này thường là một Bộ chuyển đổi số-tương tự (DAC – Digital-to-Analog Converter), chuyển đổi giá trị số từ CPU thành tín hiệu điện áp hoặc dòng điện tương tự, kèm theo mạch khuếch đại.

Mạch bảo vệ đầu ra: Mạch này có chức năng bảo vệ module đầu ra khỏi các tình trạng bất thường như quá tải, ngắn mạch ở đầu ra. Các thành phần bảo vệ điển hình bao gồm cầu chì tự phục hồi hoặc các mạch giới hạn dòng điện.

Thanh ghi đầu ra (Output Register/Buffer): Đây là một vùng nhớ tạm thời nơi lưu trữ trạng thái của các tín hiệu đầu ra đã được CPU PLC xử lý, chờ để được ghi ra các thiết bị trong chu trình quét PLC.

1.2. Chức năng chính của Module đầu ra

Module đầu ra thực hiện các chức năng cốt lõi sau:

• Chuyển đổi lệnh điều khiển dạng số (logic 0 hoặc 1) hoặc dạng số (giá trị đã được chuyển đổi) từ CPU PLC thành tín hiệu điện vật lý (ON/OFF, điện áp, dòng điện) để điều khiển trực tiếp thiết bị chấp hành.
• Thực hiện cách ly điện và bảo vệ PLC khỏi các vấn đề điện áp/dòng điện cao từ tải, ngăn ngừa hư hỏng và nhiễu.
• Cung cấp khả năng điều khiển linh hoạt cho nhiều loại thiết bị khác nhau, từ những thiết bị đóng/ngắt đơn giản đến các cơ cấu truyền động phức tạp, là yếu tố then chốt cho tự động hóa công nghiệp.

2. Phân loại Module đầu ra phổ biến trong PLC

Sự đa dạng của các thiết bị chấp hành trong môi trường công nghiệp đòi hỏi các loại module đầu ra chuyên biệt, phù hợp với từng yêu cầu cụ thể.

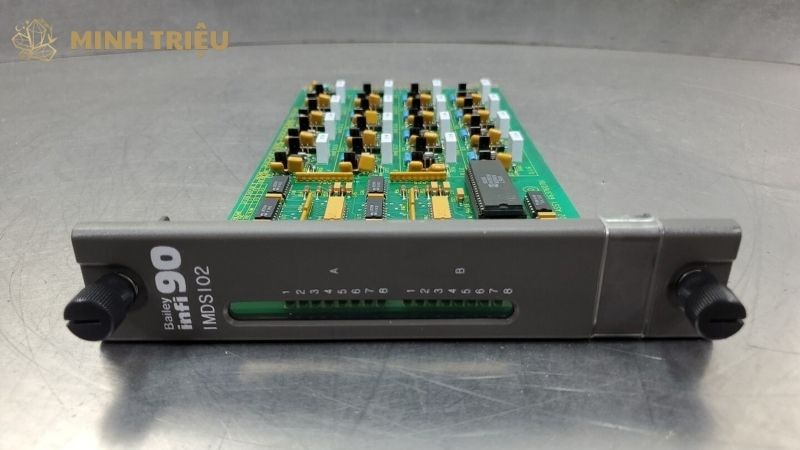

2.1. Module đầu ra số (Digital Output Module): Điều khiển ON/OFF

Module đầu ra số có đặc điểm là chỉ xuất hai trạng thái tín hiệu rời rạc: ON (có điện áp) hoặc OFF (không có điện áp) để điều khiển các thiết bị đóng/ngắt. Chúng là loại module đầu ra được sử dụng rộng rãi nhất. Các loại phổ biến của Digital Output Module dựa trên phần tử chuyển mạch:

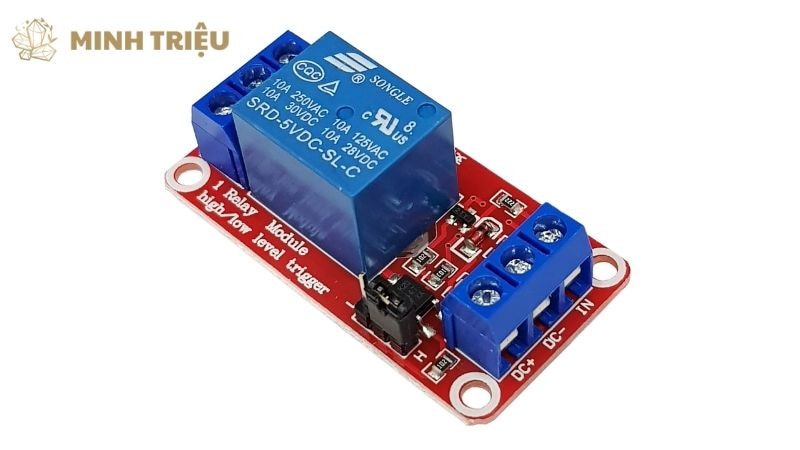

• Relay Output: Module này sử dụng rơle cơ khí làm phần tử chuyển mạch. Nó phù hợp cho việc điều khiển cả tải AC và DC, có khả năng chịu được dòng điện lớn, và cung cấp sự cách ly hoàn toàn giữa mạch điều khiển và mạch tải. Tuy nhiên, nhược điểm là tốc độ chuyển mạch chậm và có tuổi thọ giới hạn do tiếp điểm cơ khí bị mòn.
• Transistor Output: Module này sử dụng transistor (thường là NPN hoặc PNP) làm phần tử chuyển mạch. Nó phù hợp cho tải DC, cung cấp tốc độ chuyển mạch rất nhanh (hàng ngàn lần mỗi giây), và có tuổi thọ cao hơn nhiều so với Relay do không có bộ phận cơ khí. Dòng điện ra thường nhỏ hơn so với Relay, nhưng lý tưởng cho các ứng dụng cần tốc độ cao như điều khiển động cơ bước, van nhanh, hay các bộ đếm tốc độ cao.
• Triac Output: Module này sử dụng Triac, một linh kiện bán dẫn chuyên dùng cho việc điều khiển tải AC. Nó thường được dùng cho tải điện trở (ví dụ: lò sưởi) hoặc trong các ứng dụng khởi động mềm động cơ AC.

Ứng dụng điển hình của Digital Output Module bao gồm điều khiển contactor, cuộn dây của van điện từ, đèn báo hiệu, còi báo động, khởi động/dừng động cơ điện, hoặc điều khiển xi lanh khí nén.

2.2. Module đầu ra tương tự (Analog Output Module): Điều khiển biến thiên liên tục

Module đầu ra tương tự có đặc điểm là chuyển đổi giá trị số từ CPU PLC (đã được xử lý bởi chương trình) thành tín hiệu điện áp (Voltage – V) hoặc dòng điện (Current – mA) biến thiên liên tục. Các dải tín hiệu chuẩn mà Analog Output Module thường xuất ra:

• Điện áp: 0-10V, 0-5V, +/-10V.
• Dòng điện: 4-20mA (đây là dải phổ biến nhất vì ít bị nhiễu trên đường truyền dài và có khả năng phát hiện lỗi đứt dây khi dòng về 0mA), 0-20mA.

Độ phân giải (Resolution) của module Analog Output là một yếu tố quan trọng, quyết định độ mượt mà và chính xác của tín hiệu đầu ra. Ví dụ, một module 12-bit có thể tạo ra 4096 mức tín hiệu khác nhau, trong khi module 16-bit sẽ cho độ chính xác và điều khiển tinh vi hơn.

Ứng dụng điển hình của Analog Output Module bao gồm điều khiển tốc độ của biến tần (để thay đổi tốc độ động cơ), vị trí của van tỉ lệ (để điều khiển lưu lượng), công suất của lò nung, độ sáng của đèn, hoặc điều chỉnh bộ điều khiển nhiệt độ.

3. Nguyên lý hoạt động và các yếu tố quan trọng khi lựa chọn Module đầu ra

Để tối ưu hóa hệ thống điều khiển và đảm bảo hoạt động an toàn, việc lựa chọn module đầu ra đúng loại và phù hợp với tải là cực kỳ quan trọng.

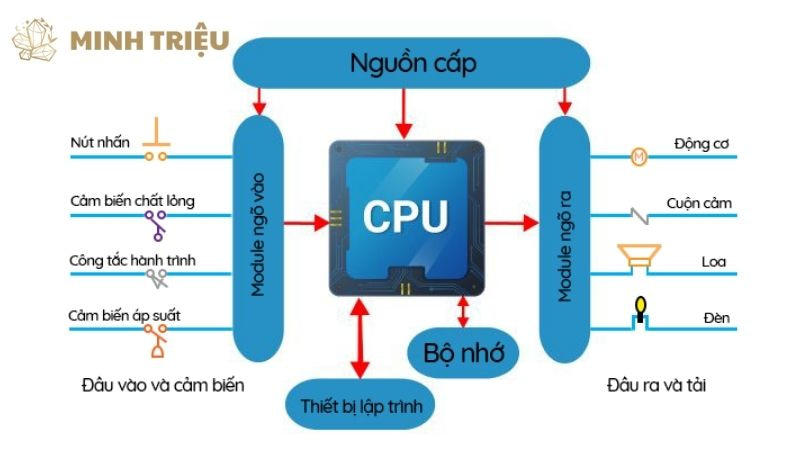

3.1. Nguyên lý hoạt động cơ bản của Module đầu ra

Module đầu ra hoạt động theo một trình tự cơ bản để chuyển đổi lệnh điều khiển thành hành động vật lý:

• Nhận lệnh: CPU PLC sau khi xử lý chương trình, sẽ ghi giá trị logic (cho Digital) hoặc giá trị số (cho Analog) vào thanh ghi đầu ra của module.
• Cách ly và chuyển đổi: Dữ liệu này sau đó được truyền qua mạch cách ly để bảo vệ PLC. Đối với Analog Output, DAC sẽ chuyển đổi giá trị số thành tín hiệu điện áp hoặc dòng điện tương tự.
• Điều khiển phần tử chuyển mạch: Phần tử chuyển mạch (Relay, Transistor, Triac hoặc DAC) nhận lệnh và thực hiện việc đóng/ngắt mạch hoặc thay đổi giá trị tín hiệu để điều khiển thiết bị chấp hành.
• Bảo vệ: Mạch bảo vệ tích hợp sẽ liên tục giám sát đầu ra để đảm bảo an toàn cho module và thiết bị trong trường hợp xảy ra quá tải hoặc ngắn mạch.

3.2. Các yếu tố cần cân nhắc khi lựa chọn Module đầu ra

Khi lựa chọn module đầu ra cho dự án của bạn, hãy xem xét kỹ lưỡng các yếu tố sau:

• Loại tải và điện áp/dòng điện: Đây là yếu tố quyết định nhất. Bạn cần xác định loại tải (tải điện trở, tải cảm kháng, động cơ) là DC hay AC, và yêu cầu về dòng điện/điện áp tối đa của tải để chọn loại phần tử chuyển mạch phù hợp (Relay, Transistor hay Triac).
• Số lượng kênh: Xác định tổng số điểm đầu ra cần điều khiển để chọn module có số kênh phù hợp, tránh lãng phí hoặc thiếu hụt.
• Tốc độ chuyển mạch: Yếu tố này quan trọng cho các ứng dụng cần phản hồi nhanh, ví dụ như điều khiển van cao tần, điều khiển động cơ bước hoặc các ứng dụng đóng/ngắt liên tục. Transistor Output sẽ là lựa chọn tốt nhất trong trường hợp này.
• Khả năng bảo vệ: Kiểm tra xem module có tích hợp các chức năng bảo vệ quá tải, ngắn mạch, hay bảo vệ nhiệt độ không. Điều này giúp tăng cường độ bền và an toàn cho hệ thống.
• Độ phân giải (đối với Analog): Đối với Analog Output, độ phân giải analog sẽ ảnh hưởng trực tiếp đến độ mượt mà và chính xác của việc điều khiển biến thiên liên tục.
• Tính năng chẩn đoán: Một số module cao cấp có khả năng tự chẩn đoán lỗi tải (ví dụ: phát hiện đứt dây tải, quá tải tải), giúp giảm thời gian khắc phục sự cố trong bảo trì PLC.
• Hãng PLC và khả năng tương thích: Module phải tương thích về mặt vật lý, điện và phần mềm với CPU PLC và toàn bộ hệ sinh thái của cùng hãng PLC hoặc các hãng hỗ trợ chuẩn mở.
• Môi trường hoạt động: Đảm bảo module có thể hoạt động ổn định trong các điều kiện môi trường cụ thể như nhiệt độ, độ ẩm, và mức độ rung động tại nơi lắp đặt.

4. Bảo trì và khắc phục sự cố thường gặp với Module đầu ra

Để đảm bảo hệ thống điều khiển hoạt động liên tục và hiệu quả, việc có kiến thức về bảo trì PLC và khả năng khắc phục sự cố liên quan đến module đầu ra là rất quan trọng.

4.1. Các vấn đề thường gặp

Các vấn đề phổ biến mà bạn có thể gặp phải với module đầu ra bao gồm:

• Không có tín hiệu ra: Nguyên nhân có thể do đứt dây tải, hỏng chính thiết bị chấp hành, hỏng module đầu ra, lỗi trong chương trình PLC (lệnh điều khiển không được kích hoạt), hoặc tải bị quá tải dẫn đến module tự ngắt.
• Tín hiệu ra sai: Đối với Analog Output, tín hiệu ra có thể không chính xác do nhiễu, hỏng module, hoặc lỗi trong chương trình PLC (tính toán giá trị đầu ra sai).
• Module bị hỏng: Module đầu ra có thể bị hỏng do ngắn mạch tải (đầu ra chạm đất hoặc chạm pha khác), quá tải dòng điện (tải tiêu thụ dòng lớn hơn giới hạn của module), hoặc quá áp.
• Relay bị dính tiếp điểm: Đây là một vấn đề thường gặp với Relay Output, xảy ra khi các tiếp điểm cơ khí bị dính lại do dòng tải lớn, quá nhiệt hoặc đã hết tuổi thọ chuyển mạch.

4.2. Biện pháp khắc phục và bảo trì

Để khắc phục các sự cố và duy trì hoạt động ổn định của module đầu ra, bạn nên thực hiện các biện pháp sau:

• Luôn kiểm tra kỹ lưỡng đấu nối dây tải và đảm bảo nguồn cấp cho thiết bị chấp hành là chính xác.
• Đảm bảo rằng dòng điện tiêu thụ của tải nằm trong giới hạn cho phép của module đầu ra để tránh quá tải.
• Kiểm tra trạng thái của các đèn LED trên module (đèn báo nguồn, đèn báo lỗi, đèn báo trạng thái từng kênh) để xác định nhanh vấn đề.
• Sử dụng phần mềm lập trình PLC để giám sát trạng thái của các đầu ra một cách thời gian thực, giúp xác định xem lệnh từ CPU có được gửi ra module hay không.
• Nếu xác định module bị hỏng, cần thay thế bằng module tương thích và chính hãng. Với Relay Output, trong một số trường hợp, bạn có thể thay thế riêng rơle bị hỏng nếu module cho phép.
• Đối với Relay Output, định kỳ kiểm tra các tiếp điểm relay để đảm bảo chúng không bị mòn hoặc dính, và vệ sinh nếu cần.

5. Câu hỏi thường gặp (FAQs)

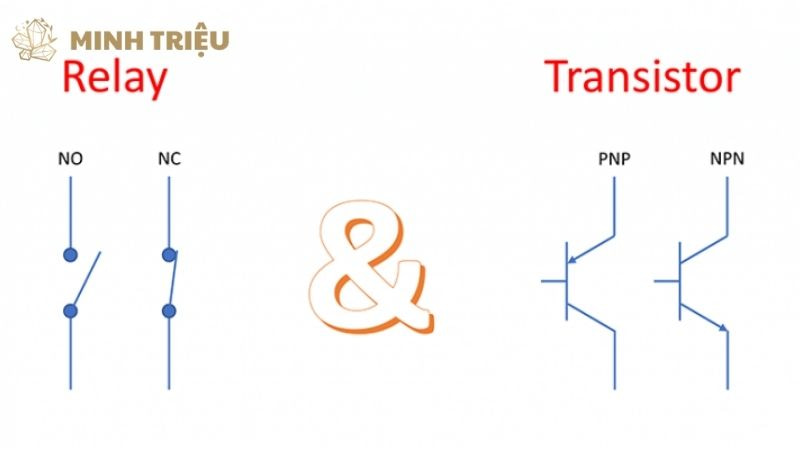

Sự khác biệt chính giữa Relay Output và Transistor Output là gì?

Relay Output sử dụng tiếp điểm cơ khí, phù hợp cho cả tải AC/DC, chịu được dòng lớn nhưng tốc độ chuyển mạch chậm và tuổi thọ hữu hạn. Ngược lại, Transistor Output sử dụng bán dẫn, chỉ phù hợp cho tải DC, có tốc độ chuyển mạch cực nhanh và tuổi thọ cao hơn nhiều, nhưng thường có dòng tải giới hạn.

Tại sao tín hiệu 4-20mA lại phổ biến trong Analog Output?

Tín hiệu 4-20mA phổ biến vì nó ít bị ảnh hưởng bởi nhiễu trên đường truyền dài hơn so với tín hiệu điện áp. Ngoài ra, việc có giá trị “sống” (live zero) là 4mA giúp dễ dàng phát hiện lỗi đứt dây (khi dòng điện về 0mA thì chắc chắn có lỗi, không phải là giá trị đo thực tế).

Làm thế nào để bảo vệ module đầu ra khỏi quá tải?

Bạn có thể bảo vệ module đầu ra khỏi quá tải bằng cách đảm bảo tổng dòng điện của tải kết nối không vượt quá định mức của module. Sử dụng cầu chì hoặc bộ ngắt mạch bảo vệ riêng cho từng đầu ra (nếu module không tích hợp) và tính toán đúng công suất tải là các biện pháp hiệu quả.

Module đầu ra có cần cách ly quang học không?

Có, module đầu ra rất cần cách ly quang học hoặc các hình thức cách ly điện khác. Điều này giúp bảo vệ mạch điện tử nhạy cảm của PLC khỏi các điện áp cao, dòng điện lớn hoặc nhiễu phát sinh từ các thiết bị chấp hành, đảm bảo an toàn và tuổi thọ cho PLC.

6. Kết luận

Module đầu ra PLC là “cánh tay chấp hành” không thể thiếu, có nhiệm vụ chuyển đổi các lệnh logic từ CPU PLC thành hành động vật lý trong hệ thống điều khiển công nghiệp. Việc hiểu rõ cấu tạo cơ bản của module đầu ra, các loại phổ biến như Digital Output Module và Analog Output Module, cùng với nguyên lý hoạt động của chúng, là kiến thức nền tảng để bạn có thể lựa chọn module đầu ra chính xác, đảm bảo an toàn và tối ưu hóa hiệu quả cho hệ thống tự động hóa của mình.

Với sự tiến bộ không ngừng của công nghệ, các module đầu ra ngày càng được trang bị nhiều tính năng bảo vệ, chẩn đoán thông minh và khả năng kết nối nâng cao, tiếp tục củng cố vai trò của PLC trong kỷ nguyên Công nghiệp 4.0 và IIoT, hướng tới các hệ thống điều khiển ngày càng thông minh, đáng tin cậy và linh hoạt hơn.
