Lựa chọn PLC phù hợp cho ứng dụng cụ thể: Hướng dẫn toàn diện

PLC (Bộ điều khiển logic khả trình) là trái tim của tự động hóa công nghiệp, điều khiển và giám sát các quy trình sản xuất phức tạp. Nhờ khả năng lập trình linh hoạt và độ tin cậy cao, PLC giúp doanh nghiệp tối ưu hóa quy trình, tăng năng suất và giảm chi phí. Tuy nhiên, chọn PLC phù hợp cho ứng dụng cụ thể là một thách thức. Thị trường đa dạng khiến kỹ sư và nhà quản lý khó đưa ra quyết định. Bài viết này cung cấp hướng dẫn toàn diện, giúp bạn chọn PLC tối ưu, đáp ứng cả nhu cầu hiện tại và tương lai.

1. Hiểu rõ ứng dụng của bạn: Bước khởi đầu quan trọng

Hiểu rõ ứng dụng là nền tảng cốt lõi để chọn PLC chính xác. Mọi yêu cầu kỹ thuật và tài chính đều bắt nguồn từ đặc điểm hoạt động của hệ thống. Một PLC không phù hợp có thể dẫn đến hiệu suất thấp, chi phí cao hoặc sự cố sản xuất.

1.1. Xác định yêu cầu cụ thể của hệ thống

• Số lượng I/O (Input/Output): Đây là yếu tố cơ bản đầu tiên.
  • Digital I/O (DI/DO): Dành cho tín hiệu bật/tắt (cảm biến ON/OFF, nút nhấn, đèn báo, contactor).
  • Analog I/O (AI/AO): Dành cho tín hiệu biến thiên liên tục (cảm biến nhiệt độ, áp suất, điều khiển van tỷ lệ).
  • Quan trọng: Đếm chính xác số lượng và loại I/O hiện tại và dự kiến mở rộng.
• Tốc độ xử lý: Rất quan trọng với các ứng dụng thời gian thực hoặc điều khiển vòng kín.
  • Được đo bằng scan time: Thời gian PLC hoàn thành một chu kỳ xử lý.
  • Ứng dụng yêu cầu tốc độ cao: Điều khiển động cơ servo chính xác, điều khiển PID.

• Loại tải cần điều khiển: Ảnh hưởng trực tiếp đến module đầu ra.
  • Ví dụ: Tải động cơ cần module chịu dòng khởi động cao.
  • Lưu ý: Chọn sai module có thể gây hỏng hóc hoặc mất an toàn.
• Yêu cầu về truyền thông: PLC thường giao tiếp với các thiết bị khác.
  • Giao thức phổ biến: Ethernet/IP, Profinet, Modbus TCP/RTU.
  • Kết nối với: HMI, SCADA, PLC khác, biến tần, robot.
  • Mục tiêu: Đảm bảo tích hợp hệ thống liền mạch và hiệu quả.
• Yêu cầu về an toàn: Cực kỳ quan trọng với ứng dụng có nguy cơ cao.
  • Sử dụng Safety PLC hoặc module an toàn chuyên dụng.
  • Tuân thủ các tiêu chuẩn như SIL (Safety Integrity Level) và PL (Performance Level).
• Môi trường hoạt động: Ảnh hưởng đến độ bền và tuổi thọ PLC.
  • Xem xét: Nhiệt độ, độ ẩm, bụi bẩn, rung động, hóa chất.
  • Tiêu chuẩn: IP rating thể hiện mức độ bảo vệ chống bụi và nước.
• Khả năng mở rộng trong tương lai: Tầm nhìn chiến lược.
  • Dự phòng I/O hoặc khe cắm module truyền thông.
  • Giúp dễ dàng bổ sung thiết bị hoặc mở rộng sản xuất mà không cần thay PLC mới.

1.2. Ngân sách dự kiến

Ngân sách là yếu tố ràng buộc quan trọng, ảnh hưởng đến lựa chọn thương hiệu và tính năng PLC. Lập ngân sách chi tiết giúp bạn cân bằng giữa yêu cầu kỹ thuật và khả năng tài chính.

• Chi phí phần cứng: Gồm giá PLC chính và các module mở rộng (I/O, truyền thông).
• Chi phí phần mềm lập trình: Mỗi hãng có phần mềm riêng, có thể miễn phí hoặc trả phí.
• Chi phí đào tạo và hỗ trợ kỹ thuật: Đảm bảo đội ngũ vận hành hiệu quả.
• Chi phí bảo trì và thay thế: Các phụ tùng định kỳ, sửa chữa, nâng cấp dài hạn.

2. Các tiêu chí cốt lõi khi lựa chọn PLC

Đánh giá các tiêu chí cốt lõi giúp hệ thống PLC hoạt động hiệu quả và bền vững. Chúng phản ánh trực tiếp khả năng đáp ứng yêu cầu kỹ thuật và kinh tế của ứng dụng.

2.1. Khả năng xử lý và hiệu suất

• Tốc độ xử lý: Quyết định tốc độ và độ phức tạp của tác vụ.
  • Scan time thấp: PLC phản ứng nhanh hơn với các thay đổi.
• Dung lượng bộ nhớ: Quyết định độ lớn và phức tạp của chương trình.
  • Ứng dụng càng phức tạp, càng cần bộ nhớ lớn.
• Khả năng xử lý hàm phức tạp: PLC cao cấp có thể thực hiện thuật toán tiên tiến.
  • Ví dụ: Điều khiển PID, điều khiển vị trí cho động cơ servo.

2.2. Số lượng và loại I/O

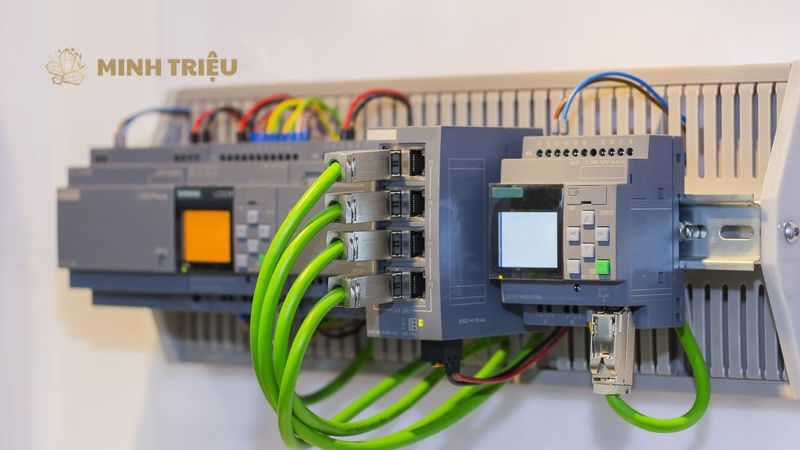

• PLC dạng khối (Compact PLC): Số I/O cố định, phù hợp ứng dụng nhỏ.

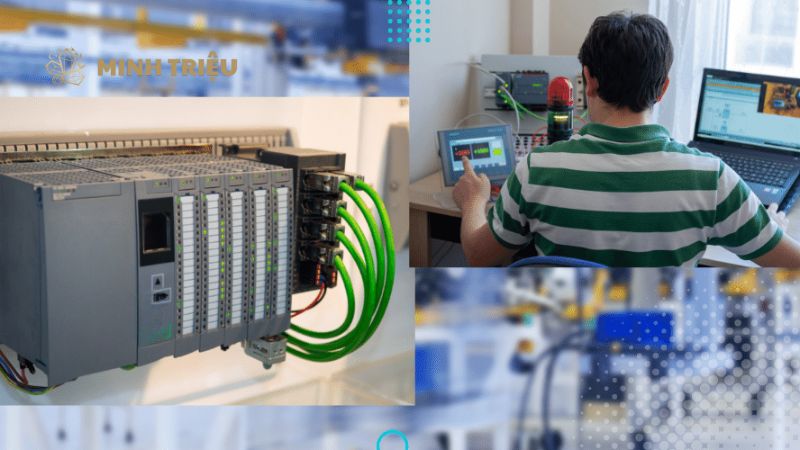

• PLC dạng module (Modular PLC): Linh hoạt mở rộng I/O, phù hợp ứng dụng lớn.
• Đặc điểm I/O: Hiểu rõ Source/Sink, AC/DC, điện áp/dòng điện để đảm bảo tương thích thiết bị.

2.3. Khả năng truyền thông

• Giao thức hỗ trợ: Quyết định mức độ tích hợp của PLC vào hệ thống.
  • Đảm bảo PLC hỗ trợ giao thức phù hợp với thiết bị hiện có (Ethernet/IP, Profinet, Modbus).
• Kết nối với hệ thống cấp cao: HMI, SCADA, ERP.
• Tốc độ và độ tin cậy: Đảm bảo truyền tải dữ liệu nhanh, chính xác, đặc biệt trong thời gian thực.

2.4. Phần mềm lập trình và môi trường phát triển

• Giao diện thân thiện: Giảm thời gian học và tăng năng suất.
• Ngôn ngữ lập trình: Hỗ trợ Ladder Diagram (LD), Function Block Diagram (FBD), Structured Text (ST).
• Mô phỏng và debug: Công cụ không thể thiếu để kiểm tra và gỡ lỗi chương trình.
• Tài liệu và cộng đồng: Nguồn tài nguyên quý giá để tìm giải pháp và học hỏi.

2.5. Độ tin cậy và độ bền

• Tiêu chuẩn công nghiệp: IP rating, CE, UL chứng nhận an toàn và hiệu suất.
• Tuổi thọ dự kiến: Phản ánh độ bền linh kiện và chất lượng thiết kế.
• Chịu môi trường khắc nghiệt: Quan trọng cho hoạt động ổn định trong nhiệt độ, độ ẩm, bụi bẩn.

2.6. Hỗ trợ kỹ thuật và dịch vụ sau bán hàng

• Mức độ hỗ trợ: Đảm bảo PLC được khắc phục nhanh chóng khi có sự cố.
• Thời gian phản hồi và linh kiện: Ảnh hưởng trực tiếp đến thời gian ngừng máy.
• Bảo hành và bảo trì: Mang lại sự an tâm, đảm bảo PLC hoạt động tối ưu.

2.7. Khả năng mở rộng và tích hợp hệ thống

• Dễ dàng nâng cấp I/O/module: Tiết kiệm chi phí trong tương lai.
• Tích hợp với hệ thống khác: Tạo ra hệ thống tự động hóa đồng bộ (DCS, MES, ERP).
• Linh hoạt cho thay đổi: PLC có thể điều chỉnh hoặc cấu hình lại dễ dàng.

3. So sánh các hãng PLC phổ biến trên thị trường

So sánh các hãng PLC giúp bạn có cái nhìn tổng quan về ưu nhược điểm của từng thương hiệu, từ đó đưa ra lựa chọn phù hợp nhất với ngân sách và yêu cầu.

Tiêu chí	Siemens	Rockwell (Allen-Bradley)	Mitsubishi	Schneider	Omron	Delta/LS/Fuji
Phạm vi ứng dụng	Rất rộng	Rộng	Trung bình	Rộng	Rộng	Hẹp
Chi phí đầu tư	Cao	Cao	Trung bình	Trung bình	Trung bình	Thấp
Phần mềm	TIA Portal	Studio 5000	GX Works	EcoStruxure	Sysmac Studio, CX-Programmer	WPLSoft, ISPSoft, v.v.
Độ phức tạp lập trình	Trung bình – Cao	Trung bình	Thấp – Trung bình	Trung bình	Thấp – Trung bình	Thấp
Truyền thông	Profinet, Profibus, Ethernet/IP	EtherNet/IP (rất mạnh)	CC-Link, Ethernet/IP, Modbus	Modbus, Ethernet/IP, Profibus	EtherNet/IP, Modbus, DeviceNet	Modbus (phổ biến), Ethernet
Độ tin cậy	Rất cao	Rất cao	Cao	Cao	Cao	Trung bình
Hỗ trợ kỹ thuật	Toàn cầu, mạnh mẽ	Toàn cầu, mạnh mẽ	Tốt (đặc biệt Châu Á)	Tốt	Tốt	Phụ thuộc khu vực

3.1. Siemens (S7-1200, S7-1500, S7-300/400)

• Ưu điểm: Mạnh mẽ, đa năng, TIA Portal tích hợp, hệ sinh thái rộng lớn, phổ biến toàn cầu.
• Nhược điểm: Chi phí ban đầu cao, đòi hỏi kiến thức chuyên sâu.
• Phù hợp: Hệ thống lớn, phức tạp, yêu cầu tích hợp cao, công nghiệp nặng.

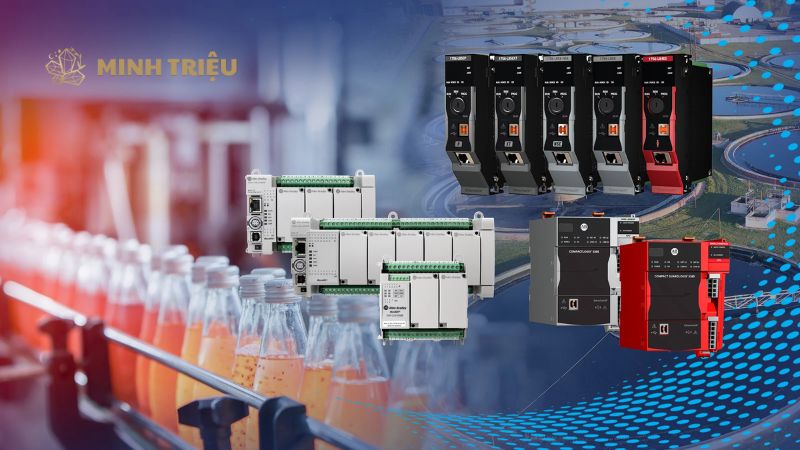

3.2. Rockwell Automation (Allen-Bradley: CompactLogix, ControlLogix)

• Ưu điểm: Tích hợp mạnh với hệ thống Rockwell, lập trình thân thiện, mạnh về EtherNet/IP.
• Nhược điểm: Chi phí cao, ít linh hoạt với các hãng khác.
• Phù hợp: Giải pháp đồng bộ Rockwell, nhà máy lớn ở Bắc Mỹ, chế biến, ô tô.

3.3. Mitsubishi Electric (FX series, Q series)

• Ưu điểm: Giá cả cạnh tranh (dòng FX), dễ lập trình cho người mới (GX Works), phù hợp ứng dụng nhỏ và vừa.
• Nhược điểm: Tốc độ xử lý có thể không bằng các dòng cao cấp của Siemens/Rockwell.
• Phù hợp: Máy móc OEM, hệ thống sản xuất vừa và nhỏ, điện tử.

3.4. Schneider Electric (Modicon series)

• Ưu điểm: Giải pháp tích hợp, mạnh về năng lượng và tự động hóa tòa nhà, phần mềm EcoStruxure.
• Nhược điểm: Thị phần có thể nhỏ hơn ở một số ngành sản xuất công nghiệp nặng.
• Phù hợp: Hệ thống quản lý năng lượng, tòa nhà thông minh, xử lý nước, một số ứng dụng sản xuất.

3.5. Omron (CP1E, CJ1/CJ2, NJ/NX)

• Ưu điểm: Đa dạng sản phẩm, dễ sử dụng, phù hợp ứng dụng máy móc OEM.
• Nhược điểm: Có thể không tối ưu cho các hệ thống quá lớn.
• Phù hợp: Máy móc đóng gói, tự động hóa nhỏ, ứng dụng robot và điều khiển chuyển động.

3.6. Delta, Fuji, LG/LS, v.v.

• Ưu điểm: Chi phí thấp, phù hợp ứng dụng đơn giản, phổ biến ở thị trường Châu Á.
• Nhược điểm: Khả năng mở rộng và hỗ trợ có thể hạn chế.
• Phù hợp: Dự án có ngân sách hạn chế, học tập, ứng dụng cơ bản.

4. Quy trình lựa chọn PLC từng bước

Thực hiện quy trình này giúp đảm bảo tính hệ thống và khách quan, từ đó đưa ra quyết định tối ưu.

• Bước 1: Phân tích kỹ lưỡng yêu cầu ứng dụng.
  • Thu thập tất cả thông tin liên quan đến quy trình.
  • Xác định chính xác I/O, tốc độ, an toàn, môi trường, truyền thông.
  • Mục tiêu: Xây dựng bản đặc tả yêu cầu kỹ thuật chi tiết.
• Bước 2: Xác định các tiêu chí ưu tiên.
  • Dựa trên bản đặc tả, xác định các tiêu chí quan trọng nhất (chi phí, hiệu năng, mở rộng).
  • Gán trọng số cho từng tiêu chí.
  • Mục tiêu: Thiết lập ma trận đánh giá.
• Bước 3: Nghiên cứu và so sánh các dòng PLC từ các hãng khác nhau.
  • Tìm kiếm thông tin từ nhà sản xuất, đọc bảng dữ liệu kỹ thuật.
  • So sánh các dòng PLC cụ thể dựa trên tiêu chí đã xác định.
  • Mục tiêu: Thu hẹp danh sách xuống 2-3 lựa chọn hàng đầu.
• Bước 4: Tham khảo ý kiến chuyên gia, nhà cung cấp, hoặc các dự án tương tự.
  • Tìm kiếm lời khuyên từ người có kinh nghiệm thực tế.
  • Trao đổi với kỹ sư, liên hệ nhà phân phối để tư vấn.
  • Mục tiêu: Có cái nhìn thực tế và khách quan để xác nhận lựa chọn.
• Bước 5: Lựa chọn PLC phù hợp nhất và lên kế hoạch triển khai.
  • Đưa ra quyết định cuối cùng và chuẩn bị thực hiện.
  • Lập kế hoạch chi tiết cho mua sắm, lắp đặt, lập trình, kiểm thử.
  • Mục tiêu: Đảm bảo PLC được chọn đúng và sẵn sàng triển khai.

• Bước 6: Đánh giá sau khi triển khai và điều chỉnh nếu cần.
  • Theo dõi hiệu suất của PLC trong vận hành thực tế.
  • Thu thập phản hồi từ đội ngũ, phân tích nguyên nhân nếu có vấn đề.
  • Mục tiêu: Đảm bảo hệ thống hoạt động tối ưu và liên tục cải thiện.

5. Các lỗi thường gặp khi lựa chọn PLC và cách tránh

Nhận diện và tránh các lỗi thường gặp giúp doanh nghiệp tiết kiệm chi phí và thời gian. Những sai lầm này thường do thiếu thông tin hoặc phân tích không đầy đủ.

• Chọn PLC quá mạnh/quá yếu so với nhu cầu.
  • Lỗi: Lãng phí tài nguyên hoặc không đáp ứng được yêu cầu.
  • Cách tránh: Phân tích kỹ lưỡng yêu cầu ứng dụng để chọn đúng công suất.
• Không tính đến khả năng mở rộng tương lai.
  • Lỗi: Hệ thống không thể mở rộng khi nhu cầu thay đổi, buộc phải đầu tư mới.
  • Cách tránh: Dự trù I/O và module mở rộng, cân nhắc kế hoạch phát triển dài hạn.
• Bỏ qua yếu tố môi trường hoạt động.
  • Lỗi: PLC hỏng hóc sớm, hoạt động không ổn định do không tương thích môi trường.
  • Cách tránh: Đánh giá điều kiện môi trường, chọn PLC có IP rating phù hợp.
• Chỉ tập trung vào giá thành mà bỏ qua chất lượng và hỗ trợ.
  • Lỗi: PLC kém bền, thiếu hỗ trợ, dẫn đến chi phí bảo trì cao và downtime kéo dài.
  • Cách tránh: Cân bằng chi phí ban đầu với tổng chi phí sở hữu (TCO) và đánh giá uy tín nhà cung cấp.
• Không đánh giá đúng mức độ phức tạp của phần mềm lập trình.
  • Lỗi: Kéo dài thời gian lập trình, tăng chi phí đào tạo.
  • Cách tránh: Yêu cầu bản dùng thử phần mềm, đánh giá tính thân thiện và khả năng mô phỏng.

Bảng Các hãng PLC và thị trường mục tiêu chính

Hãng PLC	Thị trường mục tiêu chính	Đặc điểm nổi bật
Siemens	Toàn cầu, các ngành công nghiệp nặng, tự động hóa quy mô lớn, hạ tầng	Mạnh mẽ, giải pháp tích hợp (TIA Portal), độ tin cậy cao
Rockwell Automation	Bắc Mỹ, ô tô, chế biến, các giải pháp đồng bộ	Hệ sinh thái tích hợp (Logix), truyền thông EtherNet/IP mạnh
Mitsubishi Electric	Châu Á, máy móc OEM, tự động hóa vừa và nhỏ	Giá cả cạnh tranh, dễ sử dụng, phổ biến trong máy móc
Schneider Electric	Quản lý năng lượng, tự động hóa tòa nhà, xử lý nước, một số ứng dụng sản xuất	Giải pháp tổng thể EcoStruxure, mạnh về năng lượng
Omron	Châu Á, máy móc OEM, điều khiển chuyển động, tự động hóa nhỏ	Đa dạng sản phẩm, dễ sử dụng, phù hợp máy móc
Delta	Châu Á, các ứng dụng cơ bản, ngân sách hạn chế	Chi phí thấp, dễ tiếp cận cho ứng dụng đơn giản

6. Kết luận

Lựa chọn PLC phù hợp là một quyết định chiến lược, đòi hỏi cân nhắc kỹ lưỡng các yếu tố kỹ thuật, tài chính và khả năng mở rộng. Bài viết đã cung cấp cái nhìn tổng quan về quy trình và các tiêu chí quan trọng để đưa ra lựa chọn tối ưu. Việc hiểu rõ yêu cầu ứng dụng cụ thể và đánh giá các tiêu chí cốt lõi cùng việc so sánh các hãng PLC phổ biến đều đóng vai trò then chốt. Lựa chọn đúng PLC là chìa khóa để đạt hiệu quả sản xuất tối ưu và giảm thiểu chi phí dài hạn. Một PLC được chọn cẩn thận sẽ thúc đẩy sự phát triển bền vững của doanh nghiệp trong lĩnh vực PLC trong sản xuất công nghiệp.
