Lệnh Toán học (Arithmetic Instructions) trong PLC – Giải pháp tính toán cho sản xuất công nghiệp hiện đại

Trong ngành sản xuất công nghiệp, nơi mà sự chính xác, hiệu quả và khả năng tùy biến là tối quan trọng, Bộ điều khiển Logic Khả trình (PLC) không chỉ đơn thuần thực hiện các lệnh bật/tắt hay đếm, mà còn cần khả năng thực hiện các phép tính toán phức tạp để điều khiển các quy trình tinh vi. Các lệnh Toán học (Arithmetic Instructions) trong PLC cung cấp năng lực tính toán số học cần thiết, cho phép hệ thống tự động thực hiện các phép cộng (ADD), trừ (SUB), nhân (MUL), chia (DIV), và thậm chí là các hàm toán học nâng cao hơn, từ đó chuyển đổi dữ liệu thô từ cảm biến thành thông tin có ý nghĩa, tính toán các tham số điều khiển, và tối ưu hóa hoạt động của máy móc.

Bài viết này sẽ đi sâu khám phá các loại lệnh toán học cơ bản này, cung cấp hướng dẫn lập trình chi tiết với các ví dụ thực tế, đồng thời nhấn mạnh những lưu ý quan trọng và cách khắc phục sự cố để bạn có thể khai thác tối đa sức mạnh của chúng trong các ứng dụng tự động hóa công nghiệp.

1. PLC và tầm quan trọng của lệnh Toán học trong sản xuất công nghiệp

PLC là gì: PLC là một máy tính công nghiệp chuyên dụng, được thiết kế vững chắc để hoạt động trong môi trường khắc nghiệt của nhà máy, thực hiện các chương trình điều khiển logic để tự động hóa máy móc và quy trình. PLC thu thập tín hiệu từ các cảm biến, xử lý dữ liệu theo chương trình đã lập trình, và điều khiển các thiết bị chấp hành, đóng vai trò then chốt trong mọi lĩnh vực từ sản xuất ô tô đến chế biến thực phẩm.

Sự cần thiết của lệnh Toán học trong PLC: Các lệnh Toán học là vô cùng cần thiết trong lập trình PLC, bởi chúng cho phép PLC thực hiện các phép tính số học phức tạp, biến đổi dữ liệu đầu vào và đầu ra để đáp ứng các yêu cầu điều khiển tinh vi trong sản xuất công nghiệp. Ví dụ, PLC cần các lệnh toán học để chuyển đổi tín hiệu analog từ cảm biến áp suất thành giá trị thực tế theo đơn vị kỹ thuật, tính toán tổng sản lượng trong một ca làm việc, xác định lượng nguyên liệu còn lại trong bồn, hoặc điều khiển tốc độ động cơ dựa trên tỷ lệ pha trộn. Không có các lệnh toán học, PLC sẽ bị giới hạn ở các chức năng điều khiển bật/tắt đơn giản, không thể thực hiện các thuật toán điều khiển tỉ lệ (PID) hay tối ưu hóa quy trình dựa trên dữ liệu định lượng.

2. Các loại lệnh Toán học cơ bản trong PLC

Các lệnh Toán học trong PLC bao gồm các phép toán số học cơ bản như cộng, trừ, nhân, chia, và ở một số dòng PLC, còn có các hàm toán học nâng cao hơn, cho phép người lập trình xử lý dữ liệu định lượng một cách linh hoạt.

2.1 Lệnh Cộng (ADD)

Lệnh Cộng (ADD) thực hiện phép tính cộng giữa hai giá trị số (toán hạng nguồn) và lưu kết quả vào một địa chỉ đích (toán hạng đích), là một trong những phép toán cơ bản và được sử dụng rộng rãi nhất trong lập trình PLC. Nguyên lý hoạt động của ADD rất đơn giản: nó lấy giá trị của Source A cộng với giá trị của Source B và ghi tổng vào Destination.

Ứng dụng thực tế của ADD: Lệnh ADD được ứng dụng phổ biến trong các tác vụ tích lũy và tổng hợp dữ liệu trong sản xuất công nghiệp:

  • Tích lũy sản lượng: Cộng dồn số lượng sản phẩm được sản xuất trong một ca làm việc, mỗi khi một sản phẩm hoàn thành, giá trị 1 sẽ được cộng vào một biến tổng sản lượng.
  • Tính tổng thời gian chạy máy: Cộng dồn thời gian hoạt động của máy móc để lên kế hoạch bảo trì, ví dụ, cộng thêm thời gian hoạt động trong ngày vào tổng thời gian hoạt động tích lũy.
  • Cộng dồn giá trị đo lường: Cộng tổng lượng điện năng tiêu thụ, tổng khối lượng vật liệu đã xử lý trong một khoảng thời gian nhất định.

2.2 Lệnh Trừ (SUB)

Lệnh Trừ (SUB) thực hiện phép tính trừ giữa hai giá trị số, lấy giá trị của Source A trừ đi giá trị của Source B và lưu hiệu số vào Destination, là lệnh toán học cơ bản thứ hai thường được sử dụng để tính toán lượng còn lại hoặc sự chênh lệch.

Ứng dụng thực tế của SUB: SUB rất hữu ích trong việc quản lý tài nguyên và đo lường sự chênh lệch trong quy trình sản xuất:

  • Tính toán lượng còn lại: Xác định số lượng nguyên liệu còn lại trong kho bằng cách lấy tổng lượng ban đầu trừ đi lượng đã sử dụng.
  • Hiệu số áp suất/nhiệt độ: Tính toán sự chênh lệch giữa nhiệt độ thực tế và nhiệt độ đặt, hoặc giữa áp suất đầu vào và đầu ra để điều khiển van hoặc bơm.
  • Giảm số lượng tồn kho: Mỗi khi một sản phẩm được xuất kho, giá trị của nó sẽ được trừ đi từ tổng số lượng tồn kho.

2.3 Lệnh Nhân (MUL)

Lệnh Nhân (MUL) thực hiện phép tính nhân giữa hai giá trị số, lấy giá trị của Source A nhân với giá trị của Source B và lưu tích số vào Destination, một lệnh thiết yếu để mở rộng giá trị hoặc chuyển đổi đơn vị.

Ứng dụng thực tế của MUL: MUL được sử dụng rộng rãi trong các phép tính tỷ lệ và chuyển đổi trong sản xuất công nghiệp:

  • Tính toán tổng chi phí/giá thành: Nhân số lượng sản phẩm với đơn giá nguyên liệu để tính tổng chi phí sản xuất.
  • Chuyển đổi đơn vị: Chuyển đổi tín hiệu analog từ volt sang ampe, hoặc từ giá trị thô của cảm biến lưu lượng sang đơn vị thể tích thực tế (ví dụ: lít/phút).
  • Tính toán công suất: Nhân dòng điện với điện áp để xác định công suất tiêu thụ của một thiết bị.

2.4 Lệnh Chia (DIV)

Lệnh Chia (DIV) thực hiện phép tính chia giữa hai giá trị số, lấy giá trị của Source A (số bị chia) chia cho giá trị của Source B (số chia) và lưu thương số vào Destination, là lệnh quan trọng để tính toán trung bình, tỷ lệ hoặc phân bổ.

Ứng dụng thực tế của DIV: DIV được dùng để phân tích dữ liệu và tính toán các chỉ số trong sản xuất công nghiệp:

  • Tính toán tốc độ trung bình: Chia tổng quãng đường di chuyển cho tổng thời gian để xác định tốc độ trung bình của băng tải hoặc robot.
  • Chia đều lô hàng: Chia tổng số lượng sản phẩm cho số lượng gói hàng mong muốn để xác định số gói hàng có thể tạo ra.
  • Tính toán tỉ lệ pha trộn: Chia lượng nguyên liệu A cho lượng nguyên liệu B để xác định tỷ lệ pha trộn, phục vụ cho hệ thống định lượng.

2.5 Các lệnh Toán học nâng cao (tùy thuộc vào dòng PLC)

Ngoài bốn phép toán cơ bản, một số dòng PLC hiện đại còn hỗ trợ các lệnh toán học nâng cao, cho phép thực hiện các thuật toán điều khiển phức tạp hơn:

  • Phép lũy thừa (Power – PWR): Tính XY, hữu ích trong các mô hình tăng trưởng hoặc suy giảm theo hàm mũ.

  • Căn bậc hai (Square Root – SQR): Tính sqrtX, thường dùng trong các phép tính liên quan đến khoảng cách, vận tốc, hoặc chuẩn hóa dữ liệu.
  • Hàm Module (MOD): Lấy phần dư của phép chia, hữu ích cho việc kiểm tra tính chẵn lẻ, chu kỳ lặp lại, hoặc các thuật toán tuần hoàn.
  • Các hàm lượng giác (SIN, COS, TAN): Được sử dụng trong điều khiển robot, các hệ thống chuyển động phức tạp yêu cầu tính toán góc, hoặc trong các thuật toán xử lý tín hiệu.

Ứng dụng thực tế của các lệnh nâng cao: Các lệnh này là nền tảng cho việc triển khai các thuật toán điều khiển tiên tiến, như:

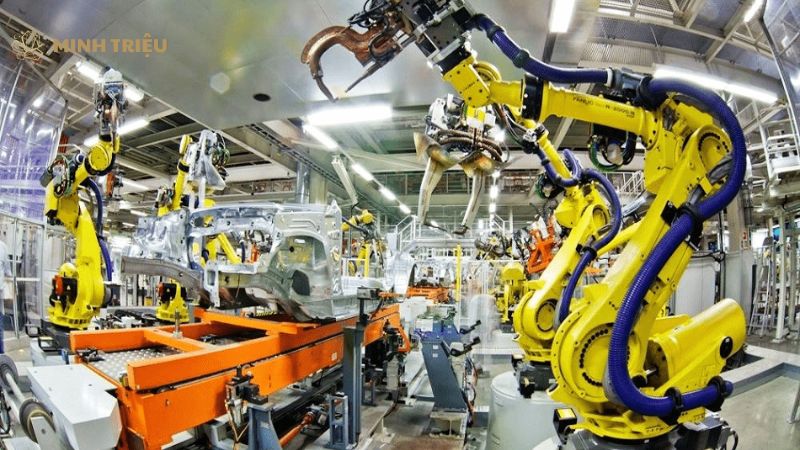

  • Điều khiển chuyển động robot: Sử dụng hàm lượng giác để tính toán các tọa độ khớp robot dựa trên góc quay, đảm bảo độ chính xác khi di chuyển.
  • Xử lý tín hiệu cảm biến: Áp dụng các phép toán phức tạp để chuyển đổi tín hiệu analog phi tuyến tính từ cảm biến thành giá trị tuyến tính, dễ sử dụng hơn cho điều khiển.
  • Thuật toán tối ưu hóa: Các hàm như lũy thừa hay logarit có thể được dùng trong các thuật toán tối ưu hóa tiêu thụ năng lượng hoặc nguyên liệu.

3. Những lưu ý quan trọng khi sử dụng lệnh Toán học trong PLC

Để đảm bảo các lệnh Toán học hoạt động chính xác và chương trình PLC đáng tin cậy, việc hiểu rõ các nguyên tắc về kiểu dữ liệu, giới hạn giá trị, và cách xử lý lỗi là cực kỳ quan trọng.

  • Kiểu dữ liệu (Data Types): Đây là yếu tố then chốt; bạn phải luôn đảm bảo rằng các toán hạng nguồn và địa chỉ đích có kiểu dữ liệu phù hợp với phép toán và dải giá trị mong muốn.

Integer (INT): Dùng cho số nguyên trong một phạm vi giới hạn (ví dụ: -32768 đến 32767).

Double Integer (DINT): Dùng cho số nguyên lớn hơn (ví dụ: -2,147,483,648 đến 2,147,483,647).

Real/Float (REAL): Dùng cho số thập phân.

Nếu phép chia giữa hai số nguyên có thể cho ra kết quả là số thập phân, bạn phải chuyển đổi các toán hạng sang REAL trước khi chia để tránh mất độ chính xác hoặc bị cắt cụt (truncation).

Nhiều PLC sẽ tự động ép kiểu khi thực hiện phép toán giữa các kiểu khác nhau, nhưng việc chuyển đổi tường minh bằng các lệnh như INT_TO_REAL sẽ an toàn và dễ kiểm soát hơn.

  • Xử lý lỗi chia cho 0: Đây là một lỗi runtime nghiêm trọng nhất trong các phép toán, có thể gây dừng hoặc treo chương trình PLC. Lỗi này xảy ra khi toán hạng chia (Source B) của lệnh DIV bằng 0. Luôn luôn phải triển khai logic kiểm tra trước khi thực hiện phép chia để đảm bảo rằng số chia không bao giờ là 0.

Ví dụ: Sử dụng lệnh So sánh (NEQ) để kiểm tra xem Source B có khác 0 hay không trước khi kích hoạt lệnh DIV.

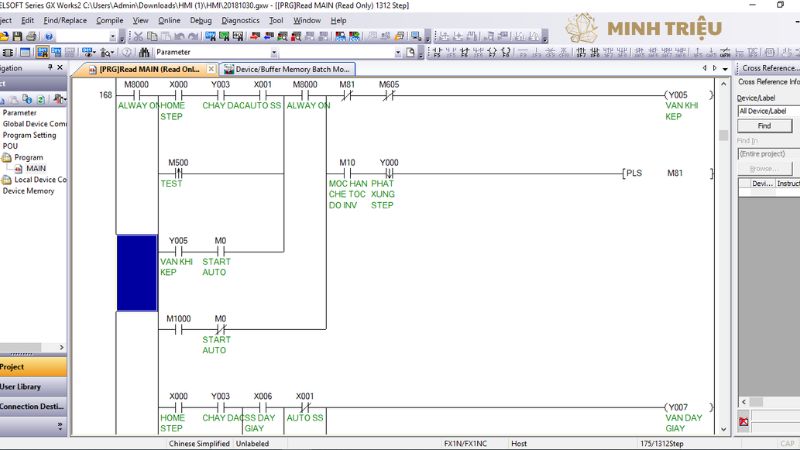

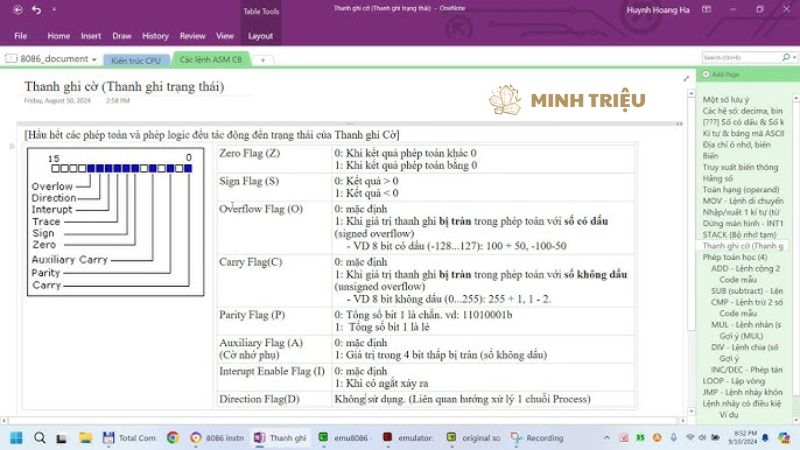

  • Giới hạn giá trị và tràn số (Overflow/Underflow): Mỗi kiểu dữ liệu có một giới hạn giá trị tối thiểu và tối đa mà nó có thể lưu trữ.

Overflow (tràn số) xảy ra khi kết quả của phép toán vượt quá giá trị tối đa mà kiểu dữ liệu có thể chứa (ví dụ: cộng hai số INT dương lớn hơn 32767). Kết quả có thể bị sai lệch (ví dụ: quay vòng về số âm).

Underflow xảy ra khi kết quả nhỏ hơn giá trị tối thiểu.

Để tránh điều này, hãy ước tính dải giá trị có thể xảy ra và chọn kiểu dữ liệu phù hợp (ví dụ: sử dụng DINT thay cho INT nếu tổng sản phẩm có thể vượt quá 32767). Cần thiết phải thêm logic kiểm tra và cảnh báo nếu kết quả có nguy cơ tràn số.

  • Thứ tự ưu tiên phép toán: Cũng giống như toán học thông thường, các phép toán trong PLC tuân theo quy tắc ưu tiên:

Nhân (MUL) và Chia (DIV) được thực hiện trước Cộng (ADD) và Trừ (SUB).

Nếu có nhiều phép toán cùng ưu tiên, chúng sẽ được thực hiện từ trái sang phải.

Sử dụng các lệnh trung gian hoặc dấu ngoặc logic (nếu ngôn ngữ lập trình hỗ trợ) để kiểm soát thứ tự thực hiện nếu cần.

  • Tối ưu hóa hiệu suất: Viết code toán học hiệu quả giúp giảm tải cho CPU của PLC và tăng tốc độ xử lý chương trình. Tránh các phép tính không cần thiết hoặc lặp lại. Nếu một giá trị được tính toán và sử dụng nhiều lần, hãy lưu nó vào một biến trung gian thay vì tính toán lại mỗi lần.

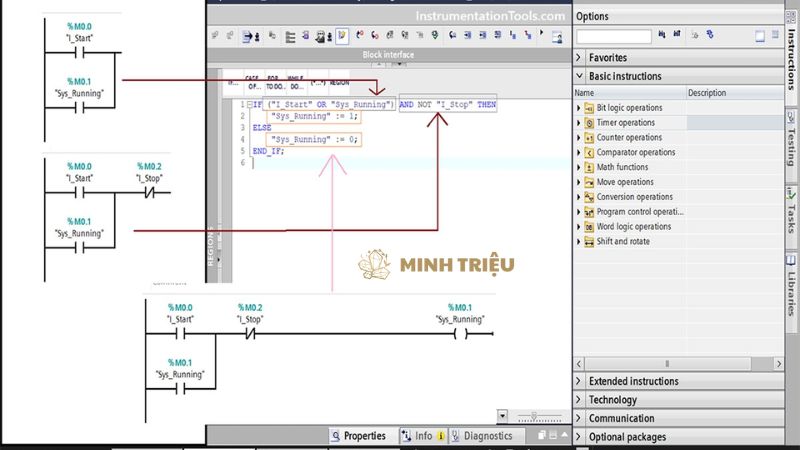

  • Tích hợp với các lệnh khác: Các lệnh Toán học hiếm khi đứng độc lập. Chúng thường được kết hợp với các lệnh So sánh, Timer, Counter, và các lệnh logic (AND, OR, NOT) để xây dựng các thuật toán điều khiển phức tạp và linh hoạt hơn.

Ví dụ: Một giá trị tính toán từ lệnh ADD có thể được dùng làm Preset Value cho Timer hoặc Counter.

4. Tối ưu hóa hiệu suất và khắc phục sự cố (Troubleshooting)

Để đảm bảo các phép toán trong PLC hoạt động chính xác và ổn định, việc tối ưu hóa hiệu suất và khả năng khắc phục sự cố là những kỹ năng không thể thiếu đối với lập trình viên PLC.

Kỹ thuật tối ưu hóa:

  • Giảm thiểu phép tính lặp lại: Nếu một phép tính được thực hiện nhiều lần và kết quả không thay đổi giữa các lần thực hiện, hãy tính toán nó một lần và lưu vào một biến trung gian. Các Network khác có thể sử dụng biến này thay vì thực hiện lại phép tính.
  • Sử dụng biến trung gian: Đối với các công thức phức tạp, chia nhỏ chúng thành nhiều bước nhỏ và lưu kết quả của mỗi bước vào các biến trung gian. Điều này không chỉ giúp debug dễ dàng hơn mà còn làm cho chương trình dễ đọc và hiểu hơn.
  • Chọn kiểu dữ liệu nhỏ nhất có thể: Luôn sử dụng kiểu dữ liệu nhỏ nhất có thể mà vẫn đảm bảo đủ dải giá trị và độ chính xác cần thiết. Điều này giúp tiết kiệm bộ nhớ và giảm thời gian xử lý.
  • Tránh các phép toán không cần thiết trong chu kỳ quét: Nếu một phép tính không cần cập nhật liên tục, hãy điều kiện hóa nó để chỉ thực hiện khi cần thiết.

Các lỗi thường gặp và hướng dẫn khắc phục:

  • Kết quả tính toán sai: Sai kiểu dữ liệu giữa các toán hạng hoặc Destination. Lỗi logic trong thứ tự thực hiện phép toán. Giá trị đầu vào không chính xác (sensor lỗi, Timer/Counter không đúng). Tràn số (Overflow) hoặc thiếu số (Underflow). Kiểm tra kỹ kiểu dữ liệu của tất cả các biến và hằng số. Đảm bảo thứ tự ưu tiên phép toán là chính xác. Xác minh giá trị từ sensor, Timer, Counter bằng cách giám sát trực tiếp. Sử dụng kiểu dữ liệu lớn hơn hoặc thêm logic kiểm tra tràn số.
  • Lỗi chia cho 0 (Divide by Zero Error): Toán hạng chia (Source B của lệnh DIV) bằng 0. Luôn thêm logic kiểm tra điều kiện (ví dụ: dùng lệnh NEQ Source B với 0) trước khi thực hiện lệnh DIV. Chỉ cho phép chia khi Source B khác 0.
  • Lệnh toán học không hoạt động: Lệnh không được kích hoạt (điều kiện enable FALSE). Địa chỉ toán hạng không tồn tại hoặc bị trùng lặp. Kiểm tra điều kiện kích hoạt (rung) của Network chứa lệnh toán học. Xác minh lại địa chỉ các biến trong phần mềm lập trình.
  • Độ chính xác kém với số thực: Sai số làm tròn của số thực (floating-point precision). Với các phép tính nhạy cảm, xem xét sử dụng Fixed-Point Arithmetic (nếu PLC hỗ trợ) hoặc điều chỉnh lại công thức để giảm thiểu sai số. Hiểu rõ giới hạn của kiểu dữ liệu REAL.

5. Tương lai của lệnh Toán học trong PLC và tự động hóa

Các lệnh Toán học trong PLC, dù là những công cụ cơ bản, sẽ tiếp tục phát triển và tích hợp sâu hơn vào các hệ thống thông minh, trở thành một phần không thể thiếu trong tương lai của tự động hóa công nghiệp.

Xu hướng phát triển:

  • Khối hàm toán học phức tạp hơn: Các nhà sản xuất PLC đang liên tục phát triển các khối hàm (Function Blocks) tích hợp sẵn những công thức toán học và thuật toán điều khiển phức tạp (ví dụ: khối PID tự điều chỉnh, bộ lọc tín hiệu, các mô hình dự đoán), giúp kỹ sư dễ dàng triển khai các giải pháp nâng cao mà không cần viết code từ đầu.

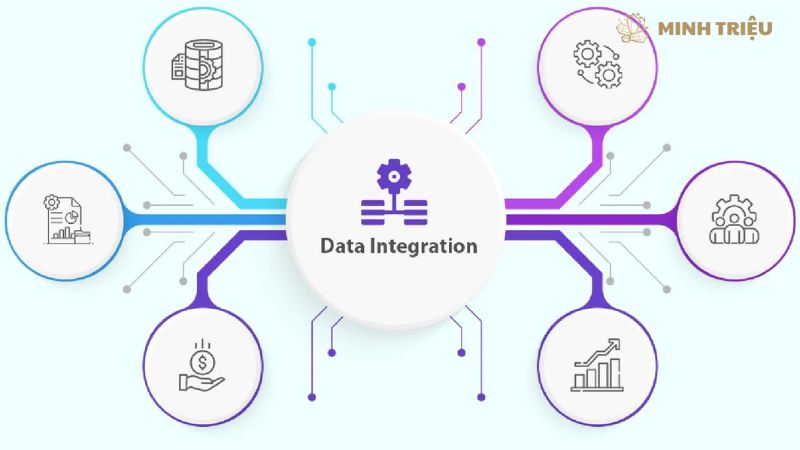

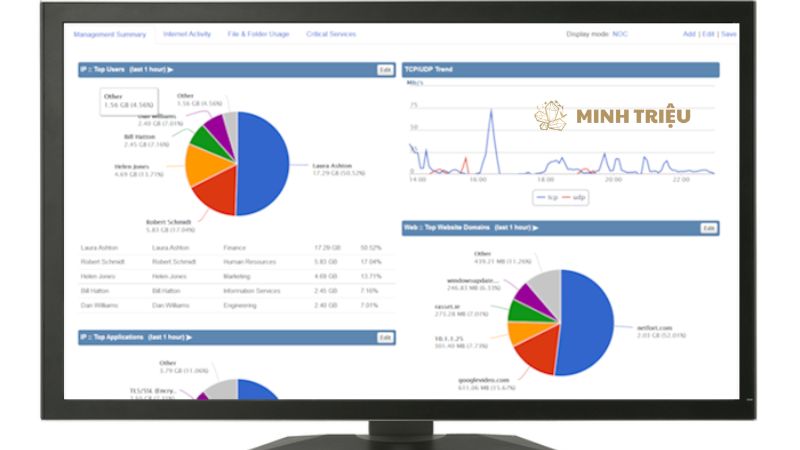

  • Tích hợp với dữ liệu lớn và phân tích hiệu suất: Dữ liệu số được tạo ra từ các phép toán trong PLC (tổng sản lượng, lưu lượng, năng lượng tiêu thụ) sẽ được thu thập và truyền tải lên các nền tảng IoT (Internet of Things)Cloud Computing. Tại đây, các công cụ phân tích dữ liệu lớn và Trí tuệ nhân tạo (AI) sẽ xử lý những dữ liệu này để cung cấp cái nhìn sâu sắc về hiệu suất sản xuất (OEE), dự đoán bảo trì, và tối ưu hóa quy trình.

  • Khả năng học máy (Machine Learning) và tối ưu hóa thời gian thực: Trong tương lai, các thuật toán học máy có thể được tích hợp trực tiếp vào PLC hoặc Edge Controller, cho phép hệ thống tự động điều chỉnh các tham số tính toán và điều khiển dựa trên dữ liệu học được, từ đó liên tục tối ưu hóa hiệu suất và chất lượng sản phẩm trong thời gian thực.

Tầm quan trọng của việc nắm vững lệnh Toán học:

Việc thành thạo các lệnh Toán học là một kỹ năng không thể thiếu đối với bất kỳ kỹ sư hoặc kỹ thuật viên nào làm việc trong lĩnh vực PLCtự động hóa công nghiệp, vì nó là nền tảng để:

  • Phát triển các hệ thống điều khiển thông minh: Cho phép bạn không chỉ điều khiển các thiết bị mà còn biến đổi dữ liệu, tính toán các tham số phức tạp, và tạo ra các thuật toán điều khiển thích ứng.
  • Tối ưu hóa quy trình sản xuất: Từ việc tính toán hiệu suất tiêu thụ năng lượng đến việc tối ưu hóa tỷ lệ pha trộn nguyên liệu, các lệnh toán học giúp đạt được mục tiêu sản xuất tinh gọn và hiệu quả.
  • Giải quyết các bài toán phức tạp: Với các lệnh toán học, bạn có thể giải quyết các bài toán kỹ thuật phức tạp ngay trong chương trình PLC, giảm sự phụ thuộc vào các thiết bị tính toán bên ngoài.
  • Mở rộng cơ hội nghề nghiệp: Trong bối cảnh công nghiệp 4.0 ngày càng phát triển, nhu cầu về các chuyên gia PLC có khả năng lập trình các giải pháp tự động hóa tiên tiến, bao gồm cả việc ứng dụng thành thạo các lệnh toán học, sẽ ngày càng tăng cao.

6. Kết luận

Các lệnh Toán học (Arithmetic Instructions) là một phần không thể thiếu của PLC, cung cấp cho Bộ điều khiển Logic Khả trình khả năng thực hiện các phép tính số học phức tạp, từ đó chuyển đổi dữ liệu thô thành thông tin có giá trị và đưa ra các quyết định điều khiển thông minh trong sản xuất công nghiệp. Từ các phép toán cơ bản như cộng (ADD), trừ (SUB), nhân (MUL), chia (DIV) đến các hàm nâng cao hơn, việc nắm vững cách sử dụng chúng, hiểu rõ về kiểu dữ liệu, xử lý lỗi và tối ưu hóa hiệu suất là chìa khóa để xây dựng các hệ thống tự động hóa mạnh mẽ và đáng tin cậy. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện về tầm quan trọng và ứng dụng của các lệnh toán học trong PLC, khuyến khích bạn tiếp tục khám phá và thực hành để tối ưu hóa các quy trình sản xuất trong kỷ nguyên công nghiệp số.
