Lệnh So sánh (Compare Instructions) trong PLC – Trái tim logic của tự động hóa công nghiệp

Trong môi trường sản xuất công nghiệp hiện đại, nơi mà độ chính xác và khả năng ra quyết định tự động là tối quan trọng, Bộ điều khiển Logic Khả trình (PLC) đóng vai trò chủ chốt trong việc điều khiển và giám sát mọi quy trình, từ dây chuyền lắp ráp đến hệ thống xử lý vật liệu. Để PLC có thể “suy nghĩ” và đưa ra các hành động điều khiển dựa trên điều kiện thực tế, nó cần đến các lệnh So sánh (Compare Instructions); những lệnh này cho phép PLC đánh giá mối quan hệ giữa các giá trị số, từ đó kích hoạt hoặc vô hiệu hóa các chức năng cụ thể của hệ thống.

Bài viết này sẽ đi sâu vào các loại lệnh so sánh cơ bản như So sánh Bằng (EQU), Không Bằng (NEQ), Lớn Hơn (GRT), Nhỏ Hơn (LES), Lớn Hơn hoặc Bằng (GEQ), Nhỏ Hơn hoặc Bằng (LEQ), và Trong/Ngoài Phạm Vi (LIMIT/IN RANGE), cung cấp hướng dẫn lập trình chi tiết, ví dụ minh họa thực tế, cùng những lưu ý quan trọng để tối ưu hóa việc ứng dụng chúng. Mục đích là trang bị cho bạn đọc kiến thức toàn diện để khai thác hiệu quả các lệnh so sánh, từ đó nâng cao độ chính xác, an toàn và hiệu suất của các hệ thống tự động hóa công nghiệp.

1. PLC và tầm quan trọng của lệnh So sánh trong tự động hóa

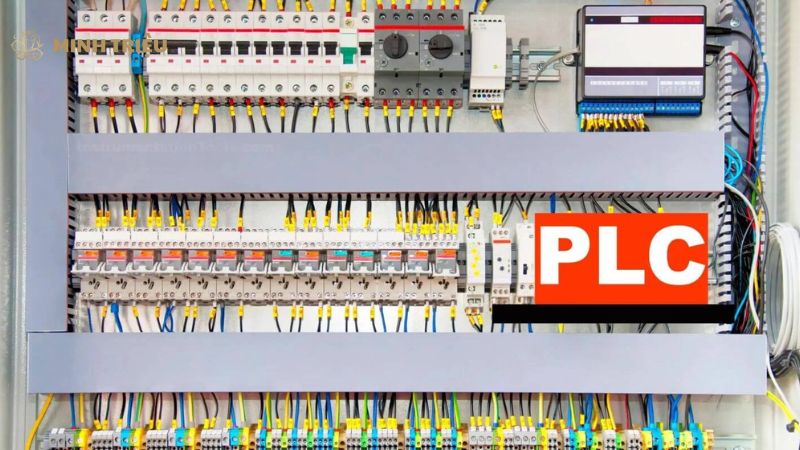

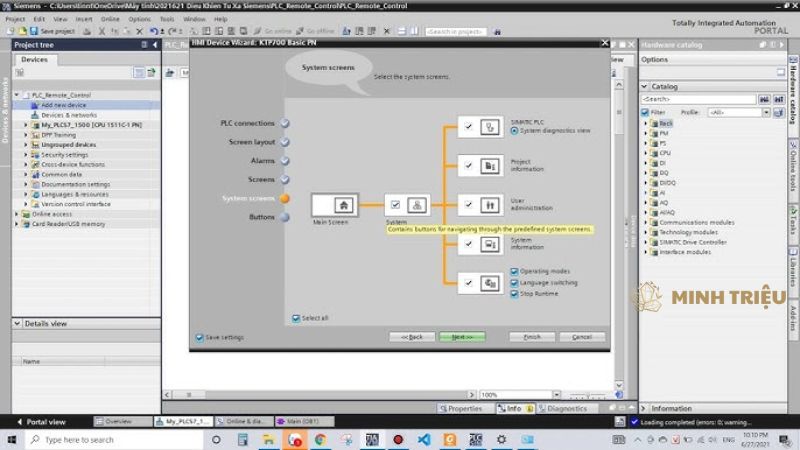

PLC là gì: PLC là một máy tính công nghiệp được thiết kế đặc biệt để điều khiển các quy trình tự động hóa trong môi trường công nghiệp khắc nghiệt, có khả năng thực hiện các chương trình logic phức tạp để xử lý tín hiệu đầu vào từ cảm biến và điều khiển đầu ra đến các thiết bị chấp hành như động cơ, van, và đèn báo. PLC đã cách mạng hóa sản xuất bằng cách cung cấp giải pháp linh hoạt và đáng tin cậy hơn nhiều so với hệ thống điều khiển dựa trên rơle truyền thống, cho phép thay đổi logic điều khiển chỉ bằng phần mềm thay vì thay đổi dây vật lý.

Sự cần thiết của lệnh So sánh trong PLC: Các lệnh So sánh là nền tảng cốt lõi giúp PLC đưa ra các quyết định logic, bởi chúng cho phép PLC đánh giá mối quan hệ giữa hai hoặc nhiều giá trị số, từ đó kích hoạt các hành động tiếp theo. Không có các lệnh so sánh, PLC sẽ không thể thực hiện các chức năng điều khiển thông minh dựa trên điều kiện thực tế, hạn chế đáng kể khả năng tự động hóa và thích ứng của hệ thống.

2. Các loại lệnh So sánh cơ bản trong PLC

Các lệnh So sánh trong PLC được phân loại thành nhiều dạng khác nhau, mỗi loại thực hiện một phép kiểm tra mối quan hệ cụ thể giữa hai giá trị, phổ biến nhất bao gồm So sánh Bằng, Không Bằng, Lớn Hơn, Nhỏ Hơn, Lớn Hơn hoặc Bằng, Nhỏ Hơn hoặc Bằng, và Trong/Ngoài Phạm Vi.

2.1 Lệnh So sánh Bằng (EQUAL – EQU)

Lệnh So sánh Bằng (EQU) là một trong những lệnh so sánh cơ bản nhất, cho phép PLC kiểm tra xem hai giá trị có hoàn toàn giống nhau hay không. Nguyên lý hoạt động của EQU là đơn giản: nó sẽ trả về kết quả TRUE (logic 1, điều kiện được thỏa mãn) nếu giá trị của Toán hạng A (Source A) chính xác bằng giá trị của Toán hạng B (Source B); ngược lại, nó sẽ trả về FALSE (logic 0).

Ứng dụng thực tế của EQU: Lệnh EQU rất hữu ích trong các tình huống mà hệ thống cần phản ứng chính xác khi một tham số đạt đến một giá trị cụ thể, chẳng hạn như:

• Kiểm soát nhiệt độ chính xác: Khi nhiệt độ trong lò (đọc từ cảm biến) đạt đến 150°C (giá trị đặt), lệnh EQU sẽ trả về TRUE, kích hoạt bộ điều khiển tắt lò để duy trì nhiệt độ ổn định.
• Xác định trạng thái hoàn thành: Khi bộ đếm sản phẩm đạt đúng 100 sản phẩm, lệnh EQU sẽ kích hoạt đèn báo hoàn thành lô sản xuất.
• Chọn chế độ hoạt động: Nếu một biến “chế độ hoạt động” có giá trị 3, EQU có thể kích hoạt chế độ “bảo trì” của máy.

2.2 Lệnh So sánh Không Bằng (NOT EQUAL – NEQ)

Lệnh So sánh Không Bằng (NEQ) thực hiện phép kiểm tra ngược lại với EQU, cho phép PLC xác định xem hai giá trị có khác nhau hay không. Lệnh NEQ sẽ trả về kết quả TRUE nếu giá trị của Toán hạng A (Source A) không bằng giá trị của Toán hạng B (Source B); ngược lại, nếu chúng bằng nhau, nó sẽ trả về FALSE.

Ứng dụng thực tế của NEQ: NEQ thường được dùng để phát hiện các tình huống bất thường hoặc để đảm bảo rằng một điều kiện nào đó không được thỏa mãn, ví dụ:

• Cảnh báo lệch khỏi điểm đặt: Nếu áp suất trong đường ống khác 5 bar, lệnh NEQ kích hoạt còi báo động, cho biết có sự cố hoặc sai lệch so với giá trị vận hành mong muốn.
• Kiểm tra trạng thái hoạt động: Đảm bảo rằng một biến trạng thái không phải là 0 (ví dụ, máy đang không ở trạng thái dừng), cho phép các hoạt động khác tiếp tục.
• Phát hiện lỗi cảm biến: Nếu giá trị đọc từ hai cảm biến trùng nhau (khi lẽ ra phải khác) hoặc một cảm biến đọc giá trị 0 khi hệ thống đang chạy, NEQ có thể phát hiện sự bất thường đó.

2.3 Lệnh So sánh Lớn Hơn (GREATER THAN – GRT)

Lệnh So sánh Lớn Hơn (GRT) kiểm tra xem giá trị của Toán hạng A có lớn hơn giá trị của Toán hạng B hay không. Nếu Source A lớn hơn Source B, lệnh GRT sẽ trả về kết quả TRUE; nếu Source A nhỏ hơn hoặc bằng Source B, nó sẽ trả về FALSE.

Ứng dụng thực tế của GRT: GRT thường được sử dụng cho các ngưỡng giới hạn trên hoặc các tình huống cần kiểm soát khi một giá trị vượt quá mức cho phép:

• Cảnh báo mức chất lỏng cao: Nếu mức nước trong bồn chứa lớn hơn 80% dung tích, lệnh GRT sẽ kích hoạt van xả hoặc báo động tràn.
• Phát hiện quá tải dòng điện: Khi dòng điện qua động cơ lớn hơn 15 Ampe, GRT kích hoạt một cầu dao ngắt để bảo vệ thiết bị.
• Khởi động chu kỳ mới: Khi số lượng sản phẩm đã đếm lớn hơn 500, hệ thống có thể tự động bắt đầu chu kỳ đóng gói mới hoặc chuẩn bị cho việc chuyển pallet.

2.4 Lệnh So sánh Nhỏ Hơn (LESS THAN – LES)

Lệnh So sánh Nhỏ Hơn (LES) kiểm tra xem giá trị của Toán hạng A có nhỏ hơn giá trị của Toán hạng B hay không. Nếu Source A nhỏ hơn Source B, lệnh LES sẽ trả về kết quả TRUE; nếu Source A lớn hơn hoặc bằng Source B, nó sẽ trả về FALSE.

Ứng dụng thực tế của LES: LES được dùng để kiểm soát các ngưỡng giới hạn dưới hoặc cảnh báo khi một giá trị giảm xuống dưới mức an toàn hoặc tối thiểu:

• Cảnh báo mức chất lỏng thấp: Nếu mức nước trong bồn chứa nhỏ hơn 10%, lệnh LES sẽ kích hoạt bơm nạp nước hoặc báo động cạn.
• Ngừng hoạt động an toàn: Khi áp suất trong hệ thống khí nén nhỏ hơn 2 bar, LES kích hoạt van ngắt khẩn cấp để đảm bảo an toàn.
• Bắt đầu bổ sung nguyên liệu: Nếu số lượng nguyên liệu trong phễu nhỏ hơn 20 kg, lệnh LES có thể kích hoạt băng tải để bổ sung thêm.

2.5 Lệnh So sánh Lớn Hơn hoặc Bằng (GREATER THAN OR EQUAL – GEQ)

Lệnh So sánh Lớn Hơn hoặc Bằng (GEQ) là một biến thể của GRT, kiểm tra xem giá trị của Toán hạng A có lớn hơn hoặc bằng giá trị của Toán hạng B hay không. Lệnh GEQ sẽ trả về TRUE nếu Source A geq Source B; ngược lại, nó trả về FALSE.

Ứng dụng thực tế của GEQ: GEQ hữu ích khi một hành động cần được thực hiện ngay khi đạt đến một ngưỡng cụ thể hoặc vượt quá nó:

• Cho phép khởi động máy: Máy chỉ được phép chạy khi nhiệt độ động cơ lớn hơn hoặc bằng 20°C (để tránh hư hỏng khi khởi động lạnh).
• Kích hoạt giai đoạn sản xuất: Khi số sản phẩm trong giai đoạn 1 lớn hơn hoặc bằng 50, giai đoạn 2 của quy trình sẽ bắt đầu.
• Điều khiển băng tải theo tải trọng: Băng tải chỉ chạy khi tải trọng trên nó lớn hơn hoặc bằng 5kg.

2.6 Lệnh So sánh Nhỏ Hơn hoặc Bằng (LESS THAN OR EQUAL – LEQ)

Lệnh So sánh Nhỏ Hơn hoặc Bằng (LEQ) là một biến thể của LES, kiểm tra xem giá trị của Toán hạng A có nhỏ hơn hoặc bằng giá trị của Toán hạng B hay không. Lệnh LEQ sẽ trả về TRUE nếu Source A leq Source B; ngược lại, nó trả về FALSE.

Ứng dụng thực tế của LEQ: LEQ thường được dùng để dừng hoặc điều chỉnh hoạt động khi một giá trị đạt đến hoặc giảm xuống dưới một ngưỡng cụ thể:

• Dừng máy khi đạt số lượng: Dừng máy đóng gói khi số lượng sản phẩm đã đóng nhỏ hơn hoặc bằng 0 (đã hoàn thành lô hàng).
• Giảm tốc độ băng chuyền: Nếu tốc độ băng chuyền nhỏ hơn hoặc bằng 1 m/s, hệ thống có thể điều chỉnh để tăng tốc hoặc báo lỗi.
• Ngừng bơm khi đầy: Dừng bơm chất lỏng khi mức chất lỏng trong bồn nhỏ hơn hoặc bằng 95% (để lại khoảng trống an toàn).

2.7 Lệnh So sánh Trong Phạm Vi (LIMIT/IN RANGE) và Ngoài Phạm Vi (OUT RANGE)

Lệnh So sánh Trong Phạm Vi (LIMIT/IN RANGE) kiểm tra xem một giá trị có nằm giữa hai giới hạn trên và dưới hay không, bao gồm cả hai giới hạn. Lệnh này trả về TRUE nếu Test Value geq Low Limit VÀ Test Value leq High Limit. Ngược lại, lệnh Ngoài Phạm Vi (OUT RANGE) sẽ trả về TRUE nếu Test Value < Low Limit HOẶC Test Value > High Limit, tức là giá trị nằm ngoài khoảng cho phép.

Ứng dụng thực tế: Các lệnh này cực kỳ hữu ích cho việc kiểm soát chất lượng và an toàn:

• Kiểm soát chất lượng sản phẩm: Trong quá trình sản xuất linh kiện, lệnh LIMIT có thể kiểm tra xem kích thước của sản phẩm (đọc từ cảm biến đo lường) có nằm trong dung sai cho phép hay không. Nếu nằm ngoài, sản phẩm bị loại bỏ.
• Kiểm soát nhiệt độ vùng an toàn: Đảm bảo nhiệt độ trong khu vực làm việc luôn nằm trong khoảng an toàn (ví dụ: 20°C – 30°C). Nếu nhiệt độ vượt ra ngoài, hệ thống sẽ kích hoạt quạt hoặc cảnh báo.
• Giám sát áp suất hệ thống: Đảm bảo áp suất trong đường ống luôn duy trì giữa một ngưỡng tối thiểu và tối đa.

3. Những lưu ý quan trọng khi sử dụng lệnh So sánh trong PLC

Để các lệnh So sánh hoạt động hiệu quả và tránh những lỗi không mong muốn trong các ứng dụng PLC, bạn cần đặc biệt chú ý đến một số khía cạnh quan trọng liên quan đến kiểu dữ liệu, độ chính xác, và cách chúng tương tác với các lệnh khác.

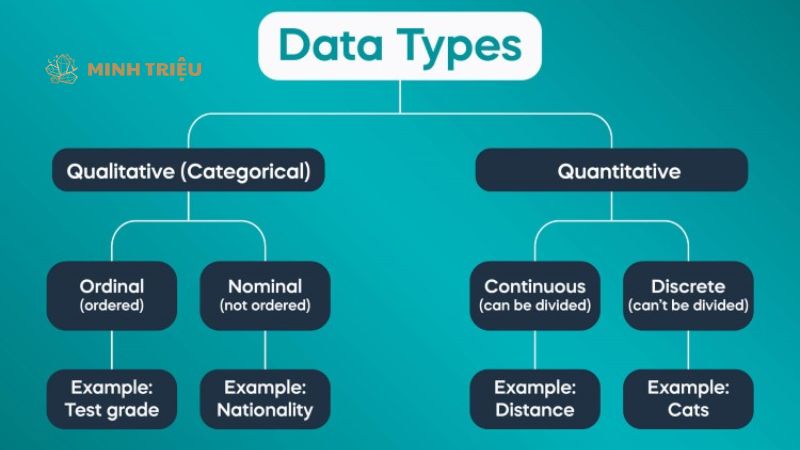

• Kiểu dữ liệu (Data Types): Đây là một yếu tố cực kỳ quan trọng; các lệnh so sánh chỉ cho kết quả chính xác khi so sánh các giá trị cùng kiểu dữ liệu. Ví dụ, bạn không thể so sánh trực tiếp một giá trị Integer (số nguyên) với một giá trị Real (số thực, dấu phẩy động) mà không có chuyển đổi kiểu dữ liệu. Hầu hết các phần mềm PLC sẽ báo lỗi nếu bạn cố gắng so sánh các kiểu dữ liệu không tương thích. Luôn đảm bảo rằng Source A và Source B có cùng kiểu (ví dụ: cả hai đều là INT, DINT, hoặc REAL).

• Độ chính xác của phép so sánh (Floating Point Precision): Khi làm việc với số thực (Real/Float), cần đặc biệt lưu ý đến sai số làm tròn của phép toán dấu phẩy động. Do cách máy tính lưu trữ số thực, hai số thực có vẻ bằng nhau nhưng thực tế có thể có sự khác biệt rất nhỏ ở các chữ số thập phân cuối cùng, khiến lệnh EQU trả về FALSE một cách không mong muốn. Để khắc phục, thay vì dùng EQU, bạn nên dùng phép so sánh phạm vi hoặc lệnh LIMIT/IN RANGE để kiểm tra xem giá trị có nằm trong một khoảng dung sai nhỏ xung quanh giá trị mong muốn hay không.
• Thứ tự thực hiện lệnh (Scan Cycle): PLC hoạt động theo chu kỳ quét (scan cycle), tức là nó đọc đầu vào, thực hiện chương trình từ trên xuống dưới, và sau đó cập nhật đầu ra. Nếu các giá trị đang được so sánh thay đổi rất nhanh trong một chu kỳ quét, có khả năng lệnh so sánh đọc được giá trị cũ trong khi đầu vào đã thay đổi sang giá trị mới, dẫn đến kết quả không chính xác. Đối với các ứng dụng tốc độ cao hoặc yêu cầu độ chính xác tức thời, cần cân nhắc sử dụng các ngắt (interrupts) hoặc các module đầu vào chuyên dụng để bắt kịp các thay đổi nhanh chóng.

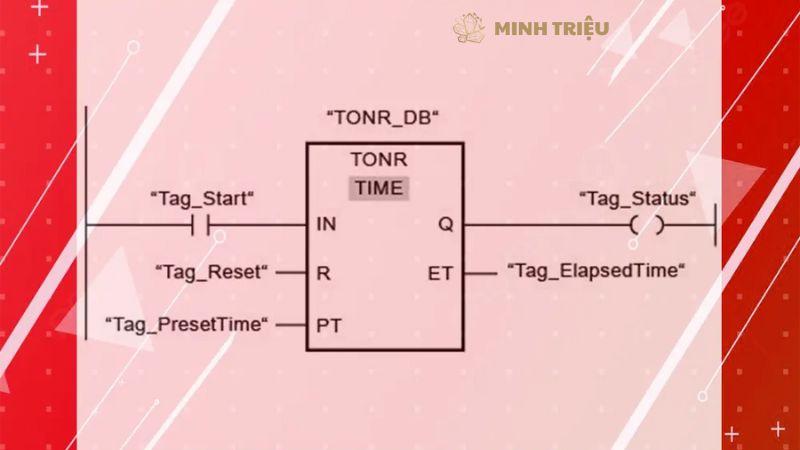

• Kết hợp lệnh So sánh với các lệnh khác: Các lệnh So sánh hiếm khi hoạt động độc lập; chúng thường được kết hợp với các lệnh Timer, Counter, và các lệnh logic boolean (AND, OR, NOT) để xây dựng các thuật toán điều khiển phức tạp hơn.
• Tối ưu hóa và tái sử dụng: Khi lập trình, hãy cố gắng viết chương trình hiệu quả, dễ đọc và dễ bảo trì. Sử dụng các biến trung gian để lưu trữ kết quả so sánh phức tạp hoặc các giá trị được tính toán nhiều lần. Điều này giúp chương trình minh bạch hơn, dễ dàng gỡ lỗi và có thể tái sử dụng các khối logic trong các phần khác của chương trình hoặc các dự án tương lai, tiết kiệm thời gian và công sức.

4. Tối ưu hóa hiệu suất và khắc phục sự cố (Troubleshooting)

Việc tối ưu hóa hiệu suất của các lệnh so sánh và biết cách khắc phục sự cố khi chúng không hoạt động như mong đợi là điều cần thiết để duy trì tính ổn định và chính xác của hệ thống PLC.

Kỹ thuật tối ưu hóa:

• Giảm thiểu sự phức tạp của logic: Thay vì sử dụng nhiều lệnh so sánh lồng nhau hoặc phức tạp, hãy cố gắng đơn giản hóa logic khi có thể. Đôi khi, một sự kết hợp thông minh của các lệnh logic AND/OR có thể thay thế nhiều lệnh so sánh riêng lẻ.
• Sử dụng biến trung gian: Đối với các giá trị được so sánh lặp đi lặp lại hoặc kết quả của một phép so sánh phức tạp được sử dụng nhiều nơi, hãy lưu trữ chúng vào một biến tạm thời. Điều này giúp PLC truy xuất dữ liệu nhanh hơn và làm cho chương trình dễ đọc hơn.
• Chọn kiểu dữ liệu phù hợp nhất: Nếu bạn chỉ cần so sánh các số nguyên nhỏ, hãy sử dụng kiểu INT thay vì DINT để tiết kiệm bộ nhớ và tài nguyên xử lý. Chỉ sử dụng REAL khi bạn thực sự cần độ chính xác của số thập phân.
• Sử dụng các khối hàm (Function Blocks): Trong các dự án lớn, hãy đóng gói các đoạn logic so sánh phức tạp thành các khối hàm có thể tái sử dụng. Điều này giúp quản lý mã tốt hơn, giảm thời gian lập trình và gỡ lỗi.

Các lỗi thường gặp và hướng dẫn khắc phục:

• Lệnh so sánh không hoạt động đúng: Sai kiểu dữ liệu giữa Source A và Source B. Giá trị so sánh thay đổi quá nhanh (Scan Cycle). Lỗi logic điều kiện kích hoạt. Kiểm tra và đồng bộ kiểu dữ liệu của các toán hạng. Với giá trị thay đổi nhanh, cân nhắc sử dụng High-Speed Input hoặc bắt giá trị tại thời điểm cụ thể. Kiểm tra kỹ logic điều khiển kích hoạt lệnh so sánh.
• Kết quả so sánh không như mong đợi với số thực (Float): Sai số làm tròn của số thực. Sử dụng lệnh so sánh trong phạm vi (LIMIT) với một dung sai nhỏ thay vì EQU. Tránh so sánh trực tiếp hai số thực bằng nhau.
• Lệnh so sánh bị bỏ qua hoặc không cập nhật: Lệnh không nằm trong luồng quét (scan cycle) của chương trình. Điều kiện enable cho lệnh so sánh không bao giờ TRUE. Đảm bảo lệnh so sánh nằm trong một Network được PLC thực thi. Kiểm tra và sửa chữa logic điều kiện kích hoạt lệnh so sánh.
• Giá trị so sánh sai (do sensor, Timer/Counter): Sensor hỏng/sai hiệu chuẩn. Timer/Counter bị reset sai hoặc không đúng. Hiệu chuẩn lại sensor hoặc kiểm tra dây dẫn. Kiểm tra logic reset và kích hoạt của Timer/Counter.

5. Tương lai của lệnh So sánh trong PLC và tự động hóa

Các lệnh So sánh trong PLC, dù là một trong những chức năng lâu đời nhất, sẽ tiếp tục là nền tảng thiết yếu và sẽ được tích hợp vào các công nghệ tiên tiến hơn, đóng góp vào sự phát triển của tự động hóa công nghiệp.

Xu hướng phát triển:

• Lệnh so sánh nâng cao và linh hoạt: Các nền tảng PLC mới có thể sẽ cung cấp các khối so sánh phức tạp hơn, cho phép người dùng định nghĩa các điều kiện logic phức tạp chỉ trong một lệnh duy nhất, hoặc tích hợp trực tiếp với các thuật toán phân tích dữ liệu.
• Tích hợp với Machine Learning và AI: Trong tương lai, các lệnh so sánh có thể được sử dụng để lọc dữ liệu đầu vào cho các thuật toán Machine Learning hoặc Trí tuệ nhân tạo (AI), giúp hệ thống tự động học hỏi và tự động điều chỉnh các ngưỡng so sánh để tối ưu hóa hiệu suất hoặc dự đoán lỗi.

• Khả năng tự động hiệu chỉnh: Với sự phát triển của IoT (Internet of Things) và dữ liệu lớn, các lệnh so sánh có thể tự động hiệu chỉnh các giá trị ngưỡng dựa trên dữ liệu lịch sử hoặc dữ liệu từ các thiết bị tương tự trong mạng lưới, nâng cao khả năng thích ứng và chính xác của hệ thống.

Tầm quan trọng của việc nắm vững lệnh So sánh:

Việc hiểu sâu và thành thạo các lệnh So sánh là một kỹ năng không thể thiếu đối với bất kỳ ai làm việc trong lĩnh vực PLC và tự động hóa công nghiệp. Đây là nền tảng vững chắc để:

• Thiết kế hệ thống điều khiển thông minh: Cho phép bạn tạo ra các chương trình PLC có khả năng đưa ra quyết định dựa trên dữ liệu thời gian thực, từ đó nâng cao tính tự chủ và hiệu quả của máy móc.
• Nâng cao chất lượng và an toàn sản xuất: Đảm bảo sản phẩm đạt tiêu chuẩn chất lượng và quy trình vận hành tuân thủ các giới hạn an toàn thông qua việc kiểm soát chặt chẽ các thông số.
• Thích nghi với công nghệ mới: Mặc dù các công nghệ như AI và IoT đang phát triển, các lệnh so sánh vẫn là những viên gạch cơ bản mà từ đó các hệ thống phức tạp hơn được xây dựng. Nắm vững chúng giúp bạn dễ dàng tiếp thu và ứng dụng các khái niệm tự động hóa tiên tiến hơn.
• Mở rộng cơ hội nghề nghiệp: Với sự tăng trưởng mạnh mẽ của công nghiệp 4.0, nhu cầu về các chuyên gia PLC có kỹ năng lập trình vững chắc, bao gồm cả việc sử dụng thành thạo các lệnh so sánh, sẽ ngày càng tăng cao.

6. Kết luận

Các lệnh So sánh (Compare Instructions) là xương sống của logic điều khiển trong mọi hệ thống PLC, cho phép các Bộ điều khiển Logic Khả trình đưa ra quyết định tự động dựa trên mối quan hệ giữa các giá trị số. Từ những phép kiểm tra đơn giản như Bằng (EQU) và Không Bằng (NEQ) đến các kiểm tra phức tạp hơn như Trong Phạm Vi (LIMIT/IN RANGE), mỗi lệnh so sánh đều đóng vai trò riêng biệt và không thể thiếu trong việc đảm bảo sự chính xác, an toàn và hiệu quả của các quy trình sản xuất công nghiệp. Việc nắm vững các lệnh này, hiểu rõ nguyên lý hoạt động, cách lập trình và các lưu ý quan trọng, không chỉ giúp bạn xây dựng và tối ưu hóa các chương trình PLC mà còn mở ra cánh cửa đến những ứng dụng tự động hóa tiên tiến hơn trong tương lai.
