Lệnh Move (MOV) Trong Lập Trình PLC: Hướng Dẫn Chi Tiết Về Di Chuyển Dữ Liệu Hiệu Quả

PLC (Bộ điều khiển logic khả trình) là trái tim của tự động hóa trong sản xuất công nghiệp, đòi hỏi khả năng quản lý dữ liệu PLC chính xác. Trong đó, Lệnh Move (MOV) là một lệnh cơ bản nhưng cực kỳ quan trọng, giúp di chuyển giá trị giữa các vùng nhớ. Bài viết này sẽ phân tích chi tiết lệnh MOV, từ cú pháp, hoạt động đến các biến thể và ứng dụng thực tế trong hệ thống điều khiển, cung cấp kiến thức nền tảng cho mọi kỹ sư tự động hóa.

1. Lệnh Move (MOV) Là Gì Trong Lập Trình PLC?

1.1. Khái niệm và chức năng cơ bản

Lệnh MOV là một lệnh cơ bản trong lập trình PLC. Nó có chức năng chính là di chuyển (hay sao chép) một giá trị dữ liệu từ một nguồn (Source) đến một đích (Destination) trong vùng nhớ PLC. Khi lệnh này được thực thi, giá trị tại vùng nguồn sẽ được đọc và sau đó ghi vào vùng đích. Điều quan trọng cần lưu ý là giá trị nguồn sẽ không thay đổi. Tuy nhiên, giá trị tại đích sẽ bị ghi đè bởi giá trị mới được sao chép từ nguồn. Chức năng này tương tự như thao tác “copy-paste” trong máy tính, nhưng được thực hiện ở cấp độ bit, byte, hoặc word trong bộ nhớ của bộ điều khiển logic khả trình.

1.2. Vai trò quan trọng trong hệ thống điều khiển

Lệnh MOV đóng vai trò quan trọng trong việc xây dựng và vận hành một hệ thống điều khiển tự động. Nó là cốt lõi cho việc truyền tải thông tin và dữ liệu giữa các phần khác nhau của chương trình PLC và các thiết bị ngoại vi. Các nhà lập trình sử dụng lệnh này để cập nhật giá trị biến (variable), đặt lại bộ đếm, chuyển dữ liệu thô từ cảm biến sang thanh ghi (register) để xử lý, hoặc gửi tín hiệu đầu ra điều khiển. Điều này đảm bảo luồng dữ liệu PLC liên tục và chính xác. Đây là yếu tố cần thiết cho việc điều khiển quy trình sản xuất một cách ổn định và hiệu quả.

1.3. Sự khác biệt với các lệnh logic khác

Lệnh MOV khác biệt cơ bản với các lệnh logic và số học khác trong lập trình PLC. Nó không thực hiện các phép toán logic như AND, OR, NOT, hay các phép toán số học như cộng (ADD), trừ (SUB), nhân (MUL), chia (DIV). Thay vào đó, chức năng duy nhất của nó là sao chép giá trị mà không làm thay đổi giá trị gốc ở nguồn. Lệnh MOV thường là bước tiền đề. Nó cung cấp dữ liệu cho các lệnh phức tạp hơn, để các lệnh đó có thể hoạt động trên dữ liệu đã được di chuyển đến vùng nhớ phù hợp.

2. Cú Pháp và Hoạt Động Của Lệnh MOV

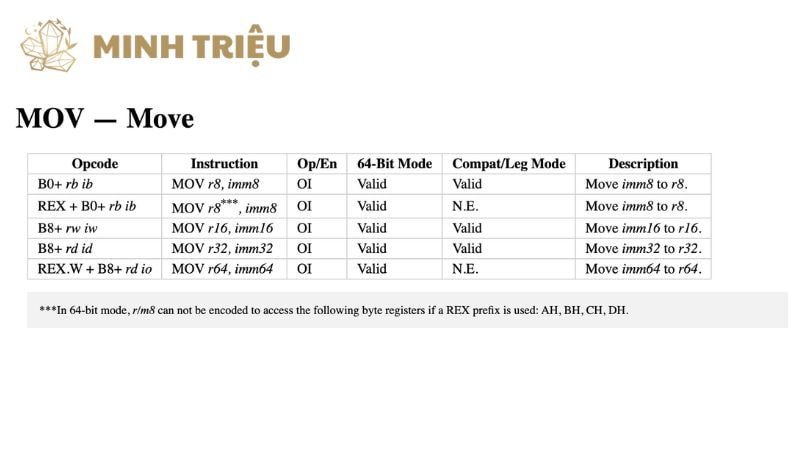

2.1. Cú pháp chung

Cú pháp chung của lệnh MOV trong lập trình PLC khá đơn giản và trực quan. Thông thường, nó được biểu diễn dưới dạng MOV Source, Destination hoặc MOVE(Source, Destination) tùy thuộc vào hãng PLC và môi trường lập trình.

• Source (Nguồn) là địa chỉ của vùng nhớ chứa dữ liệu cần di chuyển. Nguồn có thể là một hằng số (ví dụ: 100, 5.5), giá trị từ một thanh ghi (register) (ví dụ: MW0, D10), hoặc giá trị từ một tín hiệu đầu vào (ví dụ: %IW100, I:0/0).
• Destination (Đích) là địa chỉ của vùng nhớ nơi dữ liệu sẽ được sao chép đến. Đích thường là một thanh ghi (register) (ví dụ: MW20, D20), một vùng nhớ PLC để xử lý, hoặc thậm chí là một tín hiệu đầu ra (hiếm gặp hơn trong trường hợp di chuyển trực tiếp).

2.2. Cách hoạt động

Lệnh MOV hoạt động theo một quy trình cụ thể trong chu kỳ quét (scan cycle) của PLC. Khi điều kiện đầu vào kích hoạt lệnh MOV là TRUE (ví dụ: một tiếp điểm thường mở đóng lại), PLC sẽ đọc giá trị hiện tại tại vùng Source. Sau đó, giá trị này sẽ được ghi (sao chép) vào vùng Destination. Nếu vùng Destination đã chứa dữ liệu, dữ liệu cũ sẽ ngay lập tức bị ghi đè bởi giá trị mới từ Source. Toàn bộ quá trình đọc và ghi này thường được thực hiện trong cùng một chu kỳ quét của PLC, đảm bảo tính đồng bộ của dữ liệu.

2.3. Các loại kiểu dữ liệu được hỗ trợ

Lệnh MOV hỗ trợ hầu hết các loại kiểu dữ liệu (data type) cơ bản trong lập trình PLC. Bao gồm:

• Bit: (Boolean – 0 hoặc 1, TRUE hoặc FALSE).
• Byte: (8 bit – 0 đến 255).
• Word: (16 bit – 0 đến 65535 cho unsigned, hoặc -32768 đến 32767 cho signed Integer).
• Double Word: (32 bit – dải giá trị lớn hơn nhiều, thường dùng cho Long Integer hoặc Float).
• Integer: (Số nguyên, có thể là 16-bit hoặc 32-bit tùy PLC).
• Float (hoặc Real): (Số thực có dấu phẩy động).

PLC thường có khả năng tự động xử lý việc chuyển đổi kiểu dữ liệu nếu cần thiết (ví dụ: di chuyển một giá trị Byte vào một vùng nhớ Word). Tuy nhiên, lập trình viên cần hiểu rõ kiểu dữ liệu của cả nguồn và đích để tránh lỗi không tương thích hoặc mất mát dữ liệu, đồng thời tối ưu hóa việc sử dụng vùng nhớ PLC.

3. Các Biến Thể và Lệnh Liên Quan Của Lệnh MOV

3.1. Lệnh MOV của các hãng PLC phổ biến

Lệnh MOV có các biến thể nhỏ về cú pháp và cách đặt tên tùy thuộc vào hãng PLC và phần mềm lập trình.

• PLC Siemens: Trong TIA Portal, lệnh MOVE được sử dụng rộng rãi cho nhiều kiểu dữ liệu. Các phiên bản cũ hơn hoặc trong một số ngữ cảnh có thể thấy MW (Move Word), MD (Move Double Word). Siemens thường tự động nhận diện kiểu dữ liệu.
• PLC Allen-Bradley: Trong Studio 5000 (CompactLogix/ControlLogix), lệnh MOV là một lệnh đa năng, có thể áp dụng cho nhiều kiểu dữ liệu như SINT, INT, DINT, REAL. Người dùng thường sử dụng kèm Destination là tag name có kiểu dữ liệu đã khai báo.
• PLC Mitsubishi: Sử dụng MOV cho Word (16 bit) và DMOV cho Double Word (32 bit).
• PLC Omron: Sử dụng MOV cho Word và MOVL cho Double Word.

Mặc dù cú pháp có thể khác nhau, chức năng cơ bản của chúng vẫn là di chuyển dữ liệu.

3.2. Lệnh MOVN (Move Not / Move Negative)

Một biến thể đặc biệt của lệnh MOV là MOVN (Move Not hoặc Move Negative), mặc dù ít phổ biến hơn. Lệnh này không chỉ sao chép giá trị nguồn vào đích mà còn đảo ngược giá trị bit (0 thành 1, 1 thành 0) nếu là kiểu dữ liệu bit, hoặc đảo ngược dấu (từ dương thành âm, từ âm thành dương) nếu là kiểu dữ liệu số. Lệnh MOVN hữu ích trong các trường hợp đặc biệt cần đảo ngược giá trị một cách nhanh chóng mà không cần các phép toán số học phức tạp.

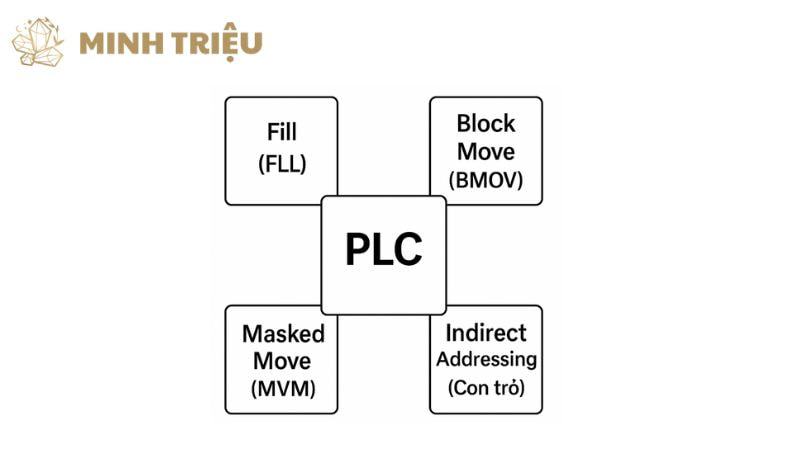

3.3. Các lệnh di chuyển dữ liệu nâng cao

Ngoài lệnh MOV cơ bản, các PLC còn cung cấp các lệnh di chuyển dữ liệu nâng cao để xử lý các tác vụ phức tạp hơn:

• Fill (FLL): Lệnh này được dùng để điền một giá trị cố định vào một dải nhiều vùng nhớ liên tiếp.
• Block Move (BMOV): Cho phép di chuyển một khối dữ liệu lớn (ví dụ: một mảng hoặc một vùng dữ liệu) từ một vị trí trong vùng nhớ PLC sang một vị trí khác.
• Masked Move (MVM): Lệnh này di chuyển dữ liệu từ nguồn sang đích nhưng chỉ với các bit được chọn bởi một mặt nạ (mask). Điều này cho phép chọn lọc các bit cụ thể để di chuyển.
• Indirect Addressing (Con trỏ): Đây là một kỹ thuật nâng cao. Nó cho phép di chuyển dữ liệu đến một địa chỉ mà địa chỉ đó không cố định, mà được xác định bởi nội dung của một thanh ghi khác (đóng vai trò như con trỏ). Kỹ thuật này rất mạnh mẽ cho việc quản lý dữ liệu linh hoạt.

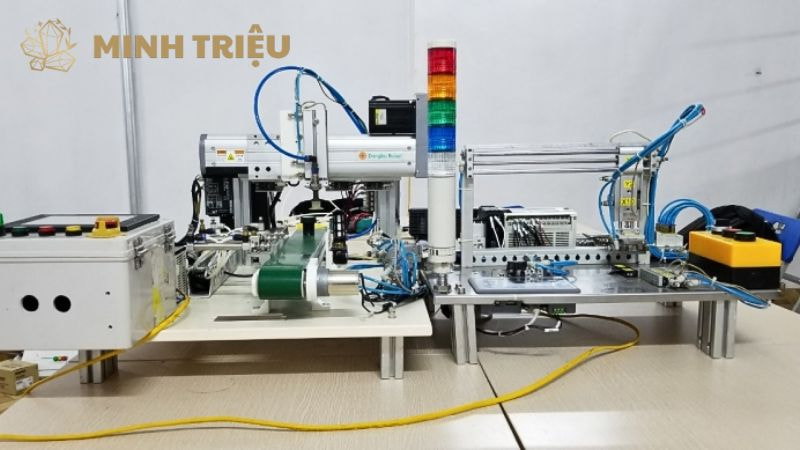

4. Ứng Dụng Thực Tế Của Lệnh MOV Trong Sản Xuất Công Nghiệp

4.1. Cập nhật và truyền tải giá trị cảm biến

Một trong những ứng dụng thực tế phổ biến nhất của lệnh MOV là cập nhật và truyền tải giá trị cảm biến. Lệnh MOV được sử dụng để di chuyển giá trị thô từ đầu vào analog (AI) của cảm biến (ví dụ: cảm biến nhiệt độ, áp suất, mức chất lỏng) vào các thanh ghi (register) dữ liệu để PLC có thể xử lý. Ví dụ, trong PLC Siemens, lệnh MOVE (IN := %IW100, OUT := "My_DB".Temperature_Raw) sẽ di chuyển giá trị số nguyên từ vùng nhớ đầu vào analog IW100 (đại diện cho cảm biến nhiệt độ) vào một vùng nhớ dữ liệu có tên “Temperature_Raw” để các khối chức năng khác có thể sử dụng. Điều này là bước đầu tiên để chuyển đổi tín hiệu thô thành dữ liệu có ý nghĩa cho điều khiển quy trình.

4.2. Đặt lại và điều khiển bộ đếm/thời gian

Lệnh MOV cũng rất hữu ích để đặt lại và điều khiển bộ đếm/thời gian trong các chu trình sản xuất. Lệnh này có thể được sử dụng để đặt lại giá trị hiện tại của bộ đếm (Counter) hoặc thời gian (Timer) về 0 hoặc một giá trị ban đầu xác định. Ví dụ: MOV(0, C5) (trong PLC Allen-Bradley) sẽ đặt lại bộ đếm C5 về 0 khi lệnh được kích hoạt. Ngoài ra, lệnh MOV còn cho phép điều chỉnh giá trị đặt trước (Preset Value) của Counter/Timer từ một giao diện người-máy (HMI) hoặc dựa trên các công thức tính toán trong chương trình PLC. Điều này mang lại sự linh hoạt cao trong việc điều chỉnh thông số hoạt động của máy móc.

4.3. Quản lý trạng thái và chế độ hoạt động

Trong các hệ thống điều khiển phức tạp, lệnh MOV được dùng để quản lý trạng thái và chế độ hoạt động của máy móc hoặc toàn bộ dây chuyền. Các mã trạng thái (ví dụ: chạy, dừng, lỗi), chế độ hoạt động (ví dụ: Manual/Auto), hoặc lựa chọn công thức sản phẩm (Recipe Management) có thể được di chuyển vào các thanh ghi (register) dữ liệu cụ thể. Các logic điều khiển sau đó sẽ đọc giá trị từ các thanh ghi này để thay đổi hành vi của hệ thống. Ví dụ: MOV(#16#1, DBW0.0) (trong PLC Siemens – với #16#1 là mã hex cho 1) có thể được sử dụng để đặt chế độ “Auto” vào một vùng nhớ trong khối dữ liệu DBW0.0.

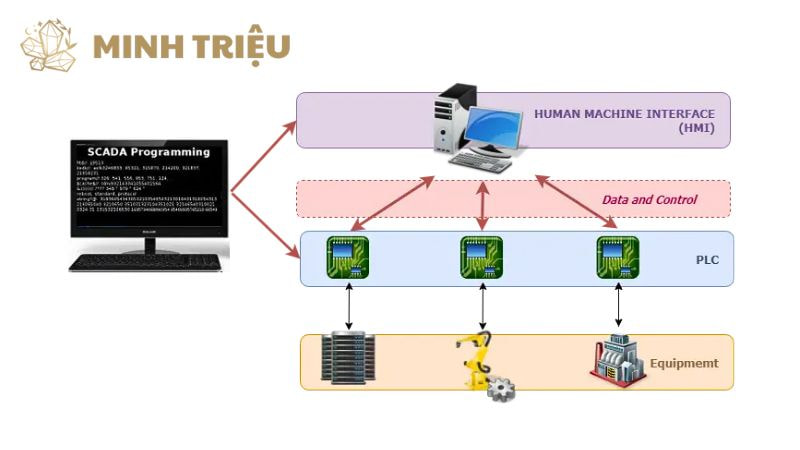

4.4. Hiển thị dữ liệu trên HMI/SCADA

Lệnh MOV đóng vai trò quan trọng trong việc hiển thị dữ liệu trên HMI/SCADA (Human Machine Interface / Supervisory Control and Data Acquisition). Các giá trị quan trọng từ vùng nhớ PLC, như nhiệt độ hiện tại, áp suất, tốc độ động cơ, số lượng sản phẩm, hoặc trạng thái thiết bị, sẽ được di chuyển đến các vùng nhớ liên kết với giao diện HMI hoặc hệ thống SCADA. Điều này giúp người vận hành có thể theo dõi trực quan các thông số điều khiển quy trình và trạng thái hoạt động của nhà máy. Việc trình bày dữ liệu rõ ràng trên HMI/SCADA là yếu tố then chốt để tối ưu hóa sản xuất và ra quyết định kịp thời.

5. Ví Dụ Minh Họa Lệnh MOV Trong Các Hãng PLC

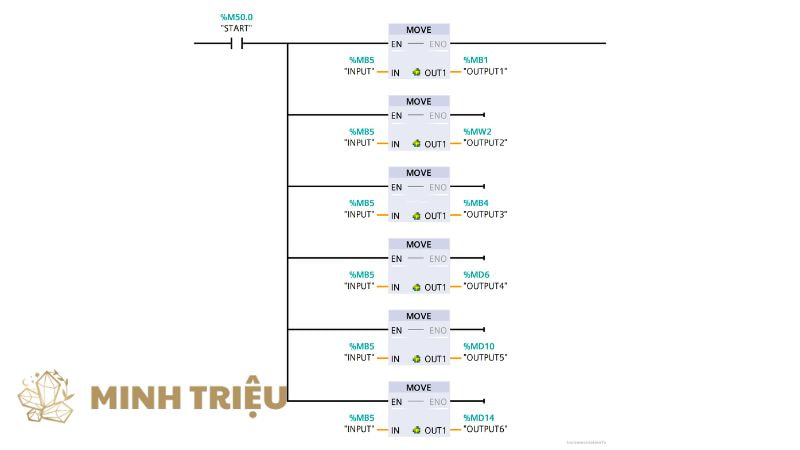

5.1. Ví dụ Lệnh MOV trên Siemens TIA Portal (S7-1200/1500)

Lệnh MOV trên PLC Siemens trong môi trường TIA Portal được sử dụng rộng rãi và trực quan.

• Di chuyển giá trị cảm biến nhiệt độ (Input Word): Giả sử giá trị thô từ cảm biến nhiệt độ được đọc vào %IW100, bạn muốn lưu nó vào một biến trong Data Block (DB) có tên “Temperature_Raw”:

  NETWORK 1
  // Move raw temperature sensor value to data block variable
  MOVE
  IN := %IW100
  OUT := "Global_DB".Temperature_Raw


• Đặt lại bộ đếm (Integer): Để đặt lại một biến kiểu Integer có tên “Count_Value” về 0:

  NETWORK 2
  // Reset counter value to 0
  MOVE
  IN := 0
  OUT := "Global_DB".Count_Value


• Chuyển giá trị thực (Real): Để đặt một giá trị điểm đặt áp suất (SetPoint_Pressure) là 12.5 (kiểu Float/Real):

  NETWORK 3
  // Set pressure setpoint
  MOVE
  IN := 12.5
  OUT := "Global_DB".SetPoint_Pressure


5.2. Ví dụ Lệnh MOV trên Allen-Bradley Studio 5000 (CompactLogix/ControlLogix)

Trong Studio 5000 của PLC Allen-Bradley, lệnh MOV rất linh hoạt và thường làm việc với các tag names (biến đã khai báo).

• Di chuyển giá trị cảm biến áp suất (DINT): Giả sử Pressure_Sensor_Raw là đầu vào và Current_Pressure_Value là biến kiểu DINT:

  Rung 0
  MOV
  Source: Pressure_Sensor_Raw
  Dest: Current_Pressure_Value


• Đặt lại Timer (Timer Data Type): Để đặt lại giá trị tích lũy (Accumulated value) của một Timer có tên MyTimer:

  Rung 1
  MOV
  Source: 0
  Dest: MyTimer.ACC


• Di chuyển hằng số vào biến (INT): Để đặt giá trị đặt trước tốc độ động cơ là 100 vào biến Motor_Speed_Preset kiểu INT:

  Rung 2
  MOV
  Source: 100
  Dest: Motor_Speed_Preset

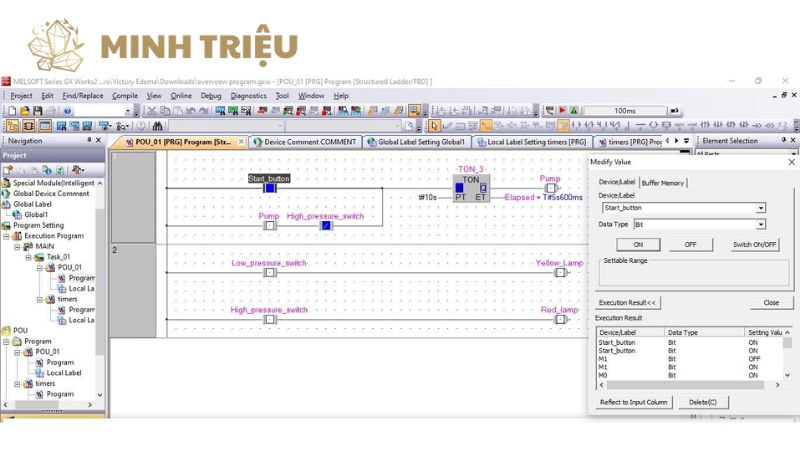

5.3. Ví dụ Lệnh MOV trên Mitsubishi GX Works2 (FX/Q Series)

PLC Mitsubishi sử dụng MOV và DMOV tùy thuộc vào kích thước dữ liệu.

• Di chuyển giá trị từ D register sang D register (Word): Di chuyển nội dung của D0 vào D1:

  LD X0 // If X0 is ON
  MOV D0 D1 // Move content of D0 to D1


• Di chuyển hằng số vào D register (Word): Gán một hằng số 100 vào D10:

  LD M0 // If M0 is ON
  MOV K100 D10 // Move constant 100 to D10


• Di chuyển giá trị từ Word đầu vào (X) vào Word dữ liệu (D): Giả sử X0 là một đầu vào dạng Word và bạn muốn lưu nó vào D20:

  LD X1 // If X1 is ON
  MOV X0 D20 // Move content of X0 (input word) to D20

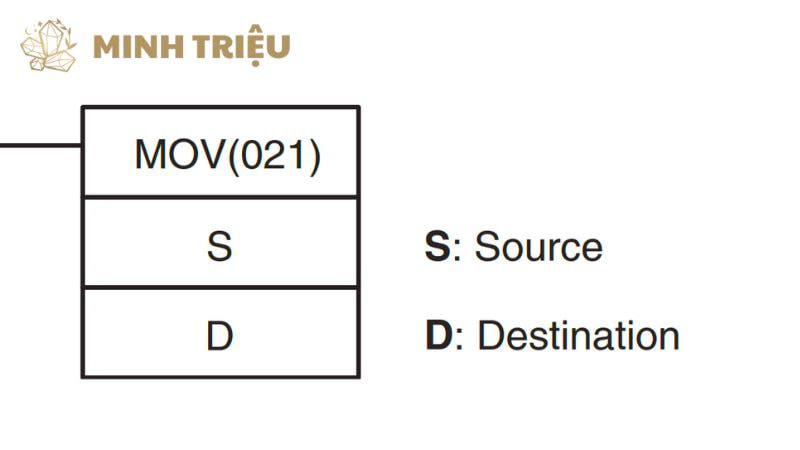

5.4. Ví dụ Lệnh MOV trên Omron CX-Programmer (CP1/NJ/NX Series)

PLC Omron trong CX-Programmer sử dụng cú pháp tương tự.

• Di chuyển giá trị hằng số vào Word: Di chuyển giá trị thập phân 1234 vào vùng nhớ D0:

  --|--|--+----[MOV #1234 D0]--
   A
   |
   |


• Di chuyển giá trị từ analog input vào Word: Giả sử W10 là vùng nhớ chứa giá trị từ analog input và bạn muốn di chuyển nó vào D100:

  --|--|--+----[MOV W10 D100]--
   B
   |
   |


6. Tầm Quan Trọng và Mẹo Sử Dụng Lệnh MOV Hiệu Quả

6.1. Tầm quan trọng của việc hiểu rõ Lệnh MOV

Việc hiểu rõ Lệnh MOV là vô cùng quan trọng đối với mọi kỹ sư tự động hóa và người lập trình PLC. Đây là nền tảng cho mọi lập trình PLC nâng cao hơn. Nó cho phép các lệnh logic và số học phức tạp thực hiện các phép toán trên dữ liệu đã được xử lý. Nắm vững lệnh MOV hỗ trợ đắc lực trong quá trình gỡ lỗi và chẩn đoán sự cố trong hệ thống điều khiển. Bởi vì nó giúp theo dõi luồng dữ liệu một cách rõ ràng. Lệnh này đóng vai trò then chốt trong việc đảm bảo tối ưu hóa sản xuất thông qua quản lý dữ liệu hiệu quả, trực tiếp ảnh hưởng đến hiệu suất và độ tin cậy của toàn bộ hệ thống.

6.2. Mẹo và lưu ý khi sử dụng Lệnh MOV

Khi sử dụng Lệnh MOV, có một số mẹo và lưu ý quan trọng để đảm bảo mã lệnh hiệu quả và tránh lỗi:

• Kiểm tra kiểu dữ liệu: Luôn đảm bảo rằng Source và Destination có kiểu dữ liệu tương thích. Nếu không, hãy sử dụng các lệnh chuyển đổi kiểu dữ liệu (ví dụ: INT_TO_REAL, WORD_TO_DINT) để tránh mất mát dữ liệu hoặc lỗi runtime.
• Hiểu vùng nhớ: Nắm vững cấu trúc vùng nhớ PLC của từng hãng (ví dụ: I/O, Merker/Memory, Data Block, Timer, Counter) để chọn địa chỉ phù hợp cho Source và Destination.
• Tránh ghi đè không mong muốn: Cẩn thận khi chọn Destination. Việc di chuyển dữ liệu sẽ ghi đè lên giá trị cũ tại Destination. Điều này có thể làm mất dữ liệu quan trọng nếu không được lên kế hoạch cẩn thận.
• Sử dụng kèm điều kiện: Lệnh MOV thường được kích hoạt bởi một điều kiện đầu vào (ví dụ: một tiếp điểm thường mở/đóng, một bit cờ) để điều khiển chính xác thời điểm dữ liệu được di chuyển. Không nên để lệnh MOV hoạt động tự do trong mỗi chu kỳ quét trừ khi đó là mục đích đã định.
• Tối ưu hóa mã lệnh: Sử dụng các lệnh MOV hiệu quả để giảm tải cho PLC và tăng tốc độ quét. Tránh các lệnh MOV không cần thiết hoặc lặp lại.

7. Kết Luận

Lệnh Move (MOV) là một trong những lệnh cơ bản nhưng cực kỳ quan trọng trong lập trình PLC. Khả năng di chuyển dữ liệu PLC một cách chính xác và hiệu quả của lệnh MOV là nền tảng cho mọi hệ thống điều khiển tự động phức tạp trong sản xuất công nghiệp. Từ việc cập nhật giá trị cảm biến và đặt lại bộ đếm, đến quản lý trạng thái hoạt động và hiển thị dữ liệu trên HMI/SCADA, lệnh này đóng vai trò cốt lõi trong việc đảm bảo luồng thông tin thông suốt và tối ưu hóa sản xuất.

Việc hiểu rõ cú pháp, các biến thể trên các dòng PLC khác nhau, và các ứng dụng thực tế của lệnh MOV là kỹ năng không thể thiếu đối với mọi kỹ sư tự động hóa và người lập trình PLC. Nắm vững lệnh MOV không chỉ giúp bạn viết mã PLC hiệu quả hơn, dễ bảo trì hơn, mà còn là bước đệm vững chắc để làm chủ các lệnh và kỹ thuật lập trình nâng cao, đóng góp vào sự phát triển mạnh mẽ của công nghiệp 4.0.
