Lập Trình Mạng Truyền Thông Công Nghiệp (Industrial Networks) Trong PLC: Kết Nối Thông Minh Cho Sản Xuất Hiện Đại

Trong sản xuất công nghiệp hiện đại, sự kết nối và trao đổi dữ liệu giữa các thiết bị là yếu tố cốt lõi để đạt được hiệu quả và tự động hóa toàn diện. Lập trình mạng truyền thông công nghiệp (Industrial Networks) trong PLC (Bộ điều khiển logic khả trình) đóng vai trò trung tâm, cho phép các bộ điều khiển giao tiếp với nhau và với các hệ thống khác, từ đó tạo nên một hệ sinh thái sản xuất liền mạch và thông minh.

Bài viết này sẽ cung cấp cái nhìn tổng quan về các loại mạng công nghiệp phổ biến, nguyên tắc lập trình mạng trên PLC, vai trò của chúng trong việc thúc đẩy Công nghiệp 4.0, tối ưu hóa quy trình sản xuất, và nâng cao khả năng thu thập dữ liệu.

1. Tổng Quan Về Mạng Truyền Thông Công Nghiệp

1.1. Mạng truyền thông công nghiệp (Industrial Networks) là gì?

Mạng truyền thông công nghiệp là các hệ thống mạng chuyên dụng được thiết kế đặc biệt để kết nối và cho phép trao đổi dữ liệu hiệu quả giữa các thiết bị điều khiển, cảm biến, cơ cấu chấp hành và các hệ thống máy tính trong môi trường sản xuất công nghiệp.

Chúng khác biệt đáng kể so với mạng văn phòng truyền thống ở các yêu cầu khắt khe về độ tin cậy, khả năng hoạt động trong điều kiện khắc nghiệt (nhiệt độ, độ rung, nhiễu điện từ), và đặc biệt là khả năng cung cấp tính thời gian thực (real-time capability) cho các ứng dụng điều khiển nhạy cảm về thời gian. Mục tiêu chính của mạng công nghiệp là cung cấp một nền tảng truyền thông vững chắc và đáng tin cậy cho toàn bộ hệ thống điều khiển và giám sát trong một nhà máy.

1.2. Vai trò của mạng truyền thông trong hệ thống tự động hóa

Mạng truyền thông công nghiệp đóng một vai trò không thể thiếu trong các hệ thống tự động hóa hiện đại, hoạt động như xương sống cho sự kết nối và vận hành liền mạch của toàn bộ nhà máy.

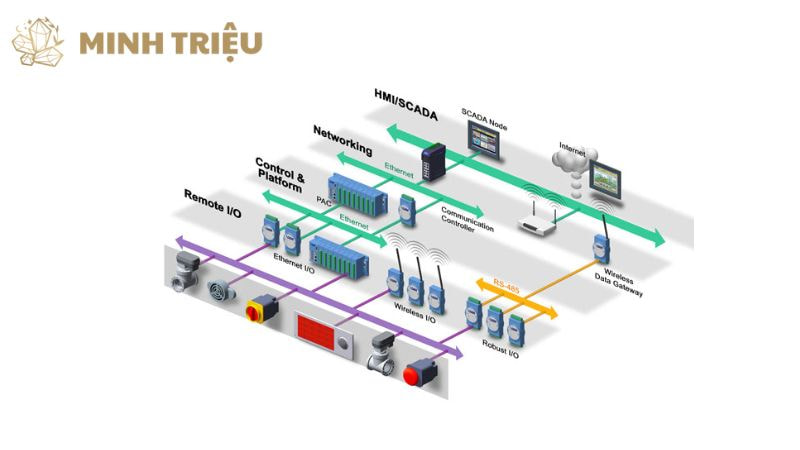

Đầu tiên, chúng cho phép trao đổi dữ liệu liên tục và hiệu quả giữa PLC với các I/O phân tán (Distributed I/O), các thiết bị HMI (Human Machine Interface), các hệ thống SCADA (Supervisory Control and Data Acquisition), cũng như với các biến tần (VFD), động cơ servo và các PLC khác trong cùng một dây chuyền sản xuất.

Thứ hai, mạng công nghiệp là nền tảng cho việc triển khai các kiến trúc hệ thống điều khiển phân tán (DCS), nơi các bộ điều khiển và thiết bị trường được đặt gần với quy trình sản xuất, tối ưu hóa phản ứng và giảm thiểu chi phí dây cáp.

Thứ ba, chúng tạo điều kiện cho việc thu thập dữ liệu (Data Acquisition) vận hành quan trọng từ cấp trường lên cấp quản lý và điều hành, hỗ trợ giám sát từ xa, phân tích hiệu suất, và đưa ra các quyết định dựa trên dữ liệu.

Cuối cùng, mạng công nghiệp đảm bảo đồng bộ hóa chính xác giữa các thiết bị và quy trình khác nhau, đặc biệt quan trọng trong các ứng dụng điều khiển chuyển động phức tạp hoặc các dây chuyền sản xuất tích hợp cao, nơi sự phối hợp nhịp nhàng giữa các thành phần là tối quan trọng.

1.3. Lợi ích của việc tích hợp mạng truyền thông với PLC

Việc tích hợp sâu rộng mạng truyền thông công nghiệp với PLC mang lại nhiều lợi ích chiến lược, cách mạng hóa cách các nhà máy được thiết kế, vận hành và bảo trì. Lợi ích rõ ràng nhất là giảm chi phí đi dây một cách đáng kể; thay vì phải kéo hàng ngàn mét dây cáp tín hiệu cho mỗi cảm biến hay cơ cấu chấp hành, giờ đây chỉ cần một vài cáp mạng để kết nối hàng trăm thiết bị, dẫn đến tiết kiệm chi phí vật tư và nhân công. Tiếp theo, nó tăng tốc độ triển khai hệ thống và đơn giản hóa việc mở rộng; việc thêm hoặc di chuyển thiết bị trở nên dễ dàng hơn nhiều, không yêu cầu đi lại dây phức tạp.

Một ưu điểm quan trọng khác là nâng cao khả năng chẩn đoán lỗi; mạng công nghiệp hiện đại cung cấp thông tin chi tiết về trạng thái của từng thiết bị và các lỗi mạng, giúp kỹ sư nhanh chóng xác định và khắc phục sự cố, từ đó giảm thiểu thời gian ngừng máy (downtime). Ngoài ra, việc sử dụng mạng với băng thông cao và độ trễ thấp giúp cải thiện hiệu suất của toàn bộ hệ thống điều khiển, đặc biệt trong các ứng dụng đòi hỏi tính thời gian thực. Cuối cùng, khả năng mở rộng của mạng cho phép giám sát từ xa và điều khiển toàn diện, đồng thời tạo điều kiện thuận lợi cho việc tích hợp với các hệ thống cấp cao hơn như MES (Manufacturing Execution System) và ERP (Enterprise Resource Planning), hướng tới một nhà máy thông minh và kết nối.

2. Các Loại Mạng Truyền Thông Công Nghiệp Phổ Biến

2.1. Mạng trường (Fieldbus)

Fieldbus là thế hệ đầu tiên của mạng công nghiệp kỹ thuật số, được phát triển để thay thế tín hiệu analog 4-20mA truyền thống và kết nối trực tiếp các thiết bị cấp trường (như cảm biến và cơ cấu chấp hành) với PLC hoặc hệ thống điều khiển. Ưu điểm chính của Fieldbus bao gồm sự đơn giản trong cài đặt và cấu hình cho các ứng dụng cụ thể, chi phí thấp hơn cho một số mô hình triển khai, và độ tin cậy đã được chứng minh trong môi trường công nghiệp khắc nghiệt. Chúng cung cấp khả năng điều khiển phân tán hiệu quả, cho phép xử lý dữ liệu gần nguồn gốc.

Tuy nhiên, Fieldbus cũng có những nhược điểm rõ rệt: băng thông hạn chế và tốc độ truyền thông chậm hơn đáng kể so với các công nghệ Ethernet công nghiệp mới hơn, khiến chúng ít phù hợp với các ứng dụng đòi hỏi thời gian thực cao hoặc lượng dữ liệu lớn. Hơn nữa, việc mở rộng mạng Fieldbus lên các cấp độ cao hơn trong kiến trúc nhà máy (ví dụ: kết nối với hệ thống IT) thường gặp khó khăn do thiếu khả năng hỗ trợ các giao thức truyền thông dựa trên IP. Các giao thức Fieldbus phổ biến bao gồm Profibus (đặc biệt là Profibus DP), DeviceNet, Modbus RTU, và AS-i.

2.2. Ethernet công nghiệp (Industrial Ethernet)

Ethernet công nghiệp là một sự thích nghi của chuẩn Ethernet văn phòng phổ biến cho môi trường sản xuất công nghiệp, bổ sung các tính năng quan trọng để đáp ứng các yêu cầu khắt khe về tính thời gian thực, độ tin cậy cao, khả năng chịu nhiễu điện từ, và hoạt động trong điều kiện môi trường khắc nghiệt. Ưu điểm nổi bật của Ethernet công nghiệp là băng thông rất cao và tốc độ truyền thông nhanh, cho phép trao đổi lượng lớn dữ liệu trong thời gian ngắn, rất phù hợp cho các ứng dụng điều khiển chuyển động phức tạp và tích hợp dữ liệu. Khả năng tích hợp và mở rộng của Ethernet công nghiệp cũng vượt trội, cho phép xây dựng các cấu trúc mạng phức tạp (ví dụ: hình sao, vòng, đường thẳng) và dễ dàng kết nối giữa các cấp độ khác nhau của hệ thống tự động hóa (từ cấp trường đến cấp quản lý và cấp doanh nghiệp).

Tuy nhiên, Ethernet công nghiệp cũng có những thách thức riêng: việc quản lý và cấu hình mạng có thể phức tạp hơn so với Fieldbus truyền thống, đòi hỏi kiến thức sâu hơn về mạng IT. Đặc biệt, yêu cầu về Cybersecurity (An ninh mạng công nghiệp) trở nên tối quan trọng để bảo vệ hệ thống khỏi các mối đe dọa mạng khi kết nối rộng rãi hơn. Các giao thức truyền thông Ethernet công nghiệp phổ biến bao gồm Profinet, EtherNet/IP, Modbus TCP/IP, EtherCAT, và Powerlink.

2.3. Các giao thức truyền thông đặc biệt và kết nối không dây

Bên cạnh Fieldbus và Ethernet công nghiệp, còn có các giao thức truyền thông và công nghệ kết nối đặc biệt khác đóng vai trò quan trọng trong các ứng dụng cụ thể của sản xuất công nghiệp.

• Serial Communication (RS-232, RS-485): Đây là các giao thức nối tiếp đơn giản, mặc dù cũ nhưng vẫn được sử dụng rộng rãi cho các thiết bị di sản (legacy devices) hoặc các ứng dụng điểm-điểm (point-to-point) nơi yêu cầu về tốc độ và băng thông không cao. RS-485 đặc biệt phù hợp cho các kết nối đường dài và trong môi trường nhiễu.
• AS-i (Actuator Sensor Interface): AS-i là một mạng bus đơn giản và hiệu quả về chi phí, được thiết kế đặc biệt cho việc kết nối các cảm biến và cơ cấu chấp hành nhị phân ở cấp trường thấp nhất. Nó nổi bật với việc đơn giản hóa việc đi dây và cấp nguồn cho thiết bị, giúp giảm chi phí lắp đặt.
• OPC UA (Open Platform Communications Unified Architecture): OPC UA là một giao thức truyền thông độc lập với nhà cung cấp, dựa trên Ethernet, được thiết kế để chuẩn hóa việc trao đổi dữ liệu từ cấp trường lên cấp doanh nghiệp. Với khả năng mô hình hóa dữ liệu phong phú và tích hợp các tính năng bảo mật mạnh mẽ, OPC UA là nền tảng quan trọng cho việc thực hiện IoT (Internet of Things) và Công nghiệp 4.0, cho phép truy cập và trao đổi dữ liệu an toàn giữa các hệ thống OT (Operational Technology) và IT (Information Technology).
• Truyền thông không dây công nghiệp: Các công nghệ như Wi-Fi công nghiệp, WirelessHART, và ISA100.11a đang ngày càng được ứng dụng cho các khu vực khó đi dây, các thiết bị di động, hoặc các ứng dụng giám sát từ xa và cảm biến phân tán. Mặc dù có những thách thức về độ tin cậy và bảo mật so với kết nối có dây, công nghệ không dây mang lại sự linh hoạt và khả năng triển khai nhanh chóng.

3. Các Nguyên Tắc Lập Trình Mạng Truyền Thông Với PLC

3.1. Cấu hình phần cứng và địa chỉ mạng

Cấu hình phần cứng và thiết lập địa chỉ mạng chính xác là bước đầu tiên và quan trọng nhất trong lập trình mạng truyền thông công nghiệp với PLC, vì mỗi thiết bị trên mạng cần được nhận diện duy nhất và có khả năng giao tiếp. Trong phần mềm lập trình PLC (ví dụ: TIA Portal của Siemens cho Profinet hoặc Studio 5000 Logix Designer của Allen-Bradley cho EtherNet/IP), kỹ sư phải thực hiện việc định nghĩa các giao diện mạng của PLC, sau đó gán các địa chỉ vật lý (MAC address) hoặc địa chỉ logic (IP address cho Ethernet công nghiệp, Node ID cho Fieldbus) cho PLC và tất cả các thiết bị được kết nối trên mạng, bao gồm I/O phân tán, biến tần, các bộ điều khiển khác, và thiết bị HMI.

Việc này đòi hỏi sự hiểu biết sâu sắc về các công cụ cấu hình mạng đặc trưng của từng nhà sản xuất và các quy tắc địa chỉ hóa của từng giao thức truyền thông cụ thể. Sự không chính xác trong cấu hình mạng có thể dẫn đến lỗi truyền thông, không nhận diện được thiết bị, hoặc mất dữ liệu, làm ảnh hưởng nghiêm trọng đến hoạt động của toàn bộ hệ thống điều khiển.

3.2. Lập trình đọc/ghi dữ liệu qua mạng

Lập trình PLC để đọc và ghi dữ liệu qua mạng truyền thông công nghiệp liên quan đến việc sử dụng các lệnh và khối chức năng chuyên biệt của từng giao thức truyền thông để thao tác với dữ liệu từ các thiết bị từ xa. Kỹ sư sẽ sử dụng các khối chức năng mạng (network function blocks) trong các ngôn ngữ lập trình PLC phổ biến như Ladder Logic (LAD), Structured Text (SCL), hoặc Function Block Diagram (FBD) để thực hiện các thao tác này.

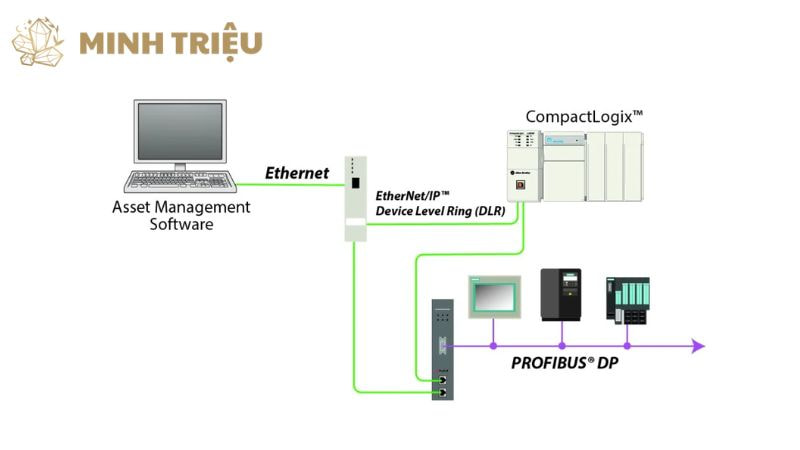

Ví dụ, PLC cần được lập trình để đọc giá trị từ một cảm biến nhiệt độ kết nối qua Profinet hoặc để gửi lệnh điều khiển tốc độ tới một biến tần thông qua EtherNet/IP. Các kỹ thuật truyền thông khác nhau như mô hình master-slave (ví dụ: Profibus DP, Modbus RTU), publish-subscribe (ví dụ: Profinet IO, EtherNet/IP I/O), hoặc peer-to-peer (ví dụ: PLC-to-PLC communication qua Ethernet) được sử dụng tùy thuộc vào giao thức truyền thông cụ thể và yêu cầu của ứng dụng. Việc hiểu rõ cách mỗi giao thức truyền thông xử lý việc đọc/ghi dữ liệu là then chốt để thiết kế một chương trình PLC hiệu quả và đáng tin cậy.

3.3. Xử lý lỗi truyền thông và chẩn đoán mạng

Lập trình PLC không chỉ bao gồm logic điều khiển thông thường mà còn cần tích hợp các cơ chế mạnh mẽ để phát hiện và xử lý các lỗi truyền thông trên mạng công nghiệp, đảm bảo rằng hệ thống có thể duy trì độ tin cậy và an toàn trong mọi tình huống. Khi lỗi mạng xảy ra (ví dụ: mất kết nối với một I/O phân tán, lỗi gói tin, hoặc timeout khi chờ phản hồi từ thiết bị), PLC cần có khả năng đưa hệ thống về trạng thái an toàn đã xác định trước hoặc báo động kịp thời cho người vận hành thông qua HMI hoặc SCADA.

Các công cụ chẩn đoán mạng tích hợp trong phần mềm lập trình PLC (ví dụ: các công cụ Online & Diagnostics trong TIA Portal) và các thiết bị mạng chuyên dụng (ví dụ: các thiết bị phân tích mạng Profinet/EtherNet/IP) là cực kỳ hữu ích để xác định nguyên nhân gốc rễ của lỗi. Việc này bao gồm việc theo dõi trạng thái kết nối của từng thiết bị, kiểm tra các bộ đếm lỗi gói tin, và phân tích các thông điệp lỗi hoặc mã trạng thái từ các module mạng. Việc triển khai một chiến lược chẩn đoán mạng toàn diện trong lập trình PLC giúp giảm thiểu đáng kể thời gian ngừng máy và nâng cao khả năng phục hồi của toàn bộ hệ thống điều khiển.

4. Tích Hợp Mạng Với Các Hệ Thống Cấp Cao Hơn

4.1. Kết nối PLC với HMI và SCADA

Mạng truyền thông công nghiệp là cầu nối không thể thiếu, cho phép các hệ thống giao diện người máy (HMI – Human Machine Interface) và hệ thống giám sát, điều khiển và thu thập dữ liệu (SCADA – Supervisory Control and Data Acquisition) thu thập dữ liệu thời gian thực từ PLC và gửi các lệnh điều khiển xuống cấp trường một cách hiệu quả. Trong quá trình lập trình HMI/SCADA, kỹ sư thực hiện việc cấu hình các “tag” (biến) để ánh xạ trực tiếp với các biến tương ứng trong PLC thông qua mạng công nghiệp.

Việc này đảm bảo rằng dữ liệu vận hành (ví dụ: nhiệt độ, áp suất, trạng thái động cơ, số lượng sản phẩm) được cập nhật liên tục và chính xác trên màn hình HMI hoặc giao diện SCADA, cho phép người vận hành và giám sát viên theo dõi quy trình một cách trực quan và đưa ra quyết định kịp thời. Đồng thời, các lệnh điều khiển từ HMI/SCADA (ví dụ: khởi động/dừng máy, thay đổi điểm đặt) được truyền tải nhanh chóng xuống PLC để thực thi, đảm bảo sự phản ứng tức thì của hệ thống. Đảm bảo tốc độ cập nhật dữ liệu và độ tin cậy của truyền thông là rất quan trọng để hỗ trợ hiệu quả cho việc giám sát từ xa và điều khiển các quy trình phức tạp.

4.2. Tích hợp với hệ thống quản lý doanh nghiệp (MES/ERP)

Mạng công nghiệp hiện đại, đặc biệt là các giao thức truyền thông dựa trên Ethernet công nghiệp như OPC UA, đóng vai trò quan trọng trong việc cung cấp dữ liệu sản xuất thời gian thực từ cấp PLC lên các hệ thống quản lý sản xuất (MES – Manufacturing Execution System) và quản lý tài nguyên doanh nghiệp (ERP – Enterprise Resource Planning). Việc này thu hẹp khoảng cách giữa OT (Operational Technology) và IT (Information Technology), cho phép doanh nghiệp có cái nhìn tổng thể về hoạt động sản xuất. OPC UA đặc biệt được ưa chuộng vì khả năng cung cấp một cầu nối dữ liệu an toàn, độc lập nền tảng và hiệu quả, cho phép các hệ thống cấp cao truy vấn và nhận dữ liệu từ PLC và các thiết bị trường.

Dữ liệu này (ví dụ: số lượng sản phẩm hoàn thành, mức tiêu thụ năng lượng, thời gian ngừng máy, hiệu suất thiết bị) được MES sử dụng để tối ưu hóa quy trình sản xuất, quản lý đơn hàng, theo dõi chất lượng, và lập kế hoạch bảo trì. Sau đó, MES có thể chuyển dữ liệu tổng hợp lên ERP để hỗ trợ các quyết định kinh doanh cấp cao hơn như quản lý kho hàng, lập kế hoạch nguồn lực, và quản lý chuỗi cung ứng. Sự tích hợp hệ thống liền mạch này là một yếu tố then chốt để đạt được hiệu quả hoạt động tối ưu và khả năng cạnh tranh trong kỷ nguyên Công nghiệp 4.0.

4.3. Xu hướng IoT/IIoT và tầm quan trọng của mạng truyền thông

Sự phát triển mạnh mẽ của Industrial Internet of Things (IIoT) và khái niệm Công nghiệp 4.0 đã nâng tầm quan trọng của mạng truyền thông công nghiệp lên một cấp độ mới, đặt ra yêu cầu cao hơn về khả năng kết nối và trao đổi dữ liệu. IIoT và Công nghiệp 4.0 dựa trên khả năng kết nối rộng khắp và trao đổi dữ liệu an toàn giữa hàng triệu thiết bị, máy móc, hệ thống, và con người. Mạng công nghiệp hiện đại, đặc biệt là Ethernet công nghiệp hiệu suất cao và các giao thức truyền thông như OPC UA, là nền tảng cho việc thu thập dữ liệu (Data Acquisition) lớn (Big Data) từ cấp trường.

Dữ liệu này sau đó được phân tích bằng các công nghệ phân tích dữ liệu tiên tiến và trí tuệ nhân tạo để đưa ra các quyết định thông minh, từ tối ưu hóa quy trình theo thời gian thực đến bảo trì dự đoán (predictive maintenance) và quản lý năng lượng thông minh. Tuy nhiên, với sự gia tăng kết nối, Cybersecurity (An ninh mạng công nghiệp) trở thành yếu tố then chốt và phức tạp nhất; bảo vệ các hệ thống IIoT khỏi các mối đe dọa mạng, truy cập trái phép và tấn công độc hại là cực kỳ quan trọng để đảm bảo tính toàn vẹn và độ tin cậy của hoạt động sản xuất. Giám sát từ xa và khả năng điều khiển linh hoạt qua các mạng tiên tiến này là những ứng dụng chính, biến các nhà máy truyền thống thành những hệ sinh thái sản xuất thông minh, tự động và có khả năng phục hồi cao.

5. Kết Luận

Lập trình mạng truyền thông công nghiệp (Industrial Networks) trong PLC (Bộ điều khiển logic khả trình) là một trụ cột cốt lõi của sản xuất công nghiệp hiện đại, định hình cách thức các hệ thống tự động hóa được thiết kế, triển khai và vận hành. Khả năng kết nối và trao đổi dữ liệu đáng tin cậy giữa các thiết bị ở mọi cấp độ – từ cảm biến, cơ cấu chấp hành, đến các PLC, HMI, SCADA, và thậm chí cả các hệ thống quản lý doanh nghiệp – là nền tảng cho việc tối ưu hóa quy trình, nâng cao hiệu suất, và đạt được các mục tiêu của Công nghiệp 4.0.

Việc thành thạo các giao thức truyền thông phổ biến như Profinet, EtherNet/IP, Modbus TCP/IP, và OPC UA, cùng với kỹ năng lập trình mạng và chẩn đoán mạng, là không thể thiếu đối với kỹ sư tự động hóa. Với sự phát triển không ngừng của IIoT và yêu cầu ngày càng cao về Cybersecurity, vai trò của mạng truyền thông công nghiệp sẽ tiếp tục mở rộng, biến các nhà máy thành những hệ sinh thái thông minh, hiệu quả và có khả năng phục hồi cao.
