Khung Gá (Rack/Chassis) của PLC: Nền Tảng Vững Chắc Cho Hệ Thống Tự Động Hóa Công Nghiệp

Trong cấu trúc của một hệ thống PLC (Bộ điều khiển logic khả trình) dạng module, khung gá (Rack/Chassis) đóng vai trò là xương sống vật lý, giữ cố định và kết nối tất cả các thành phần điện tử lại với nhau. Đây là một thành phần thiết yếu, cung cấp nền tảng vững chắc để lắp đặt CPU PLC, các module vào/ra (I/O), module đặc biệt và bộ nguồn, đồng thời đảm bảo đường truyền dữ liệu và phân phối điện năng ổn định. Việc hiểu rõ chức năng và các loại khung gá là cực kỳ quan trọng để thiết kế, triển khai và bảo trì một hệ thống tự động hóa công nghiệp hiệu quả. Bài viết này sẽ đi sâu vào định nghĩa và chức năng cốt lõi của Khung gá, phân tích cấu tạo và các thành phần liên quan, khám phá các loại Khung gá phổ biến, nhấn mạnh tầm quan trọng của Khung gá đối với hiệu suất và độ tin cậy của hệ thống PLC, và cuối cùng là đưa ra các yếu tố cần cân nhắc khi lựa chọn Khung gá phù hợp.

1. Định nghĩa và Chức năng cốt lõi của Khung gá (Rack/Chassis)

Khung gá là một cấu trúc vật lý được thiết kế đặc biệt để lắp đặt và kết nối các module khác nhau của một hệ thống PLC, tạo thành một thể thống nhất. Nó thường được biết đến với nhiều tên gọi khác nhau như Chassis, Backplane, hoặc Card Cage, tùy thuộc vào nhà sản xuất và cách thiết kế. Dù tên gọi là gì, mục đích chính của nó vẫn là tạo ra một nền tảng ổn định và an toàn cho các thành phần điện tử nhạy cảm của PLC.

Khung gá thực hiện nhiều chức năng chính yếu để đảm bảo hoạt động trơn tru của hệ thống PLC:

• Cung cấp vị trí vật lý để gắn module: Chức năng cơ bản nhất của khung gá là giữ các module PLC (như CPU, module I/O, module đặc biệt) một cách chắc chắn và an toàn. Các module được trượt vào các khe cắm chuyên dụng trên khung gá và thường được khóa bằng các cơ chế giữ để chúng không bị lỏng lẻo do rung động trong môi trường công nghiệp.
• Kết nối điện giữa các module (Backplane): Đây là chức năng quan trọng nhất của khung gá. Bên trong khung gá là một bảng mạch in đa lớp phức tạp gọi là Backplane, đóng vai trò như một đường truyền dữ liệu và tín hiệu điều khiển tốc độ cao. Backplane cho phép CPU PLC trao đổi dữ liệu với các module I/O để đọc tín hiệu đầu vào và gửi lệnh tới đầu ra, cũng như giao tiếp với các module đặc biệt. Đồng thời, nó cũng đảm nhiệm vai trò phân phối nguồn điện từ bộ nguồn tới tất cả các module được gắn trên khung gá, đảm bảo mỗi module nhận được nguồn điện ổn định để hoạt động.
• Hỗ trợ tản nhiệt và bảo vệ: Thiết kế của khung gá thường bao gồm các khe hở hoặc cấu trúc cho phép luân chuyển không khí một cách hiệu quả, giúp tản nhiệt từ các module điện tử và duy trì nhiệt độ hoạt động ổn định. Khi được lắp đặt trong một tủ điều khiển, khung gá còn giúp bảo vệ các module khỏi bụi bẩn, độ ẩm và các tác động vật lý từ môi trường bên ngoài, kéo dài tuổi thọ của thiết bị.
• Đảm bảo tính module và khả năng mở rộng: Khung gá với cấu trúc khe cắm của nó giúp hệ thống PLC có tính module cao. Điều này có nghĩa là các chức năng có thể được thêm vào hoặc loại bỏ bằng cách đơn giản là cắm hoặc rút các module tương ứng. Nó cũng mang lại khả năng mở rộng dễ dàng, cho phép người dùng tăng số lượng I/O hoặc bổ sung các chức năng chuyên biệt khi nhu cầu của quy trình sản xuất thay đổi mà không cần phải thay thế toàn bộ PLC.

2. Cấu tạo và Các thành phần liên quan của Khung gá

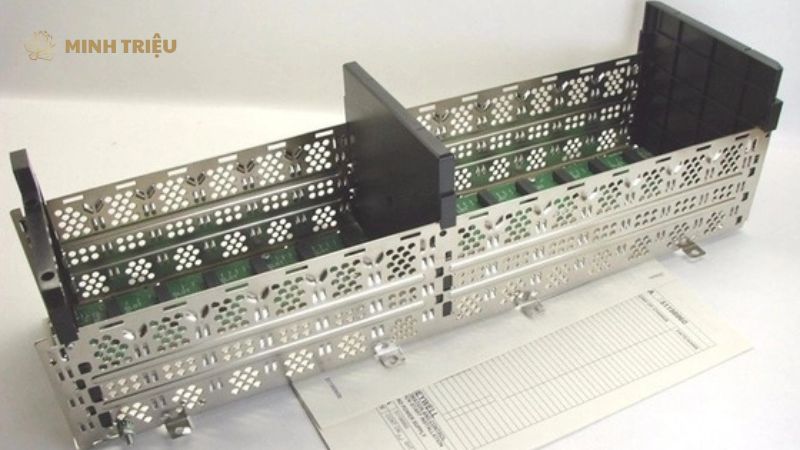

Cấu tạo của một khung gá bao gồm các khe cắm, một backplane để truyền dữ liệu và nguồn điện, cùng với các điểm gắn kết để lắp đặt chắc chắn. Các thành phần này làm việc cùng nhau để tạo nên một nền tảng vững chắc và chức năng cho hệ thống PLC.

Khe cắm (Slots) là các vị trí vật lý trên khung gá nơi các module PLC được cắm vào. Mỗi khung gá sẽ có một số lượng khe cắm nhất định, quyết định số lượng module tối đa mà hệ thống có thể hỗ trợ. Thông thường, có các loại khe cắm riêng biệt: một khe dành riêng cho CPU PLC, một khe cho bộ nguồn (Power Supply), và các khe còn lại là khe cắm chung có thể chứa bất kỳ loại module I/O (digital, analog) hoặc module đặc biệt nào khác (như module truyền thông, module điều khiển chuyển động, module an toàn).

Backplane là trái tim của khung gá, hoạt động như một bus truyền dẫn tốc độ cao, cho phép tất cả các module giao tiếp với CPU và nhận nguồn điện. Backplane thường là một bảng mạch in đa lớp được tích hợp sẵn trong khung gá, với các đường mạch bằng đồng dẫn tín hiệu và nguồn.

Công nghệ Backplane ngày càng được cải tiến để đạt tốc độ truyền dữ liệu cao hơn và giảm thiểu nhiễu. Các loại bus được sử dụng trên Backplane tùy thuộc vào nhà sản xuất và dòng PLC, có thể là các bus nội bộ chuyên dụng (proprietary bus) được tối ưu hóa cho hiệu suất của từng hãng (ví dụ: bus của Siemens S7, bus của Allen-Bradley ControlLogix) hoặc đôi khi dựa trên các tiêu chuẩn bus công nghiệp như PCI cho một số PLC dạng PC-based.

Điểm gắn kết (Mounting Points) là các vị trí được thiết kế trên khung gá để cố định nó vào tủ điều khiển hoặc bề mặt lắp đặt. Các phương pháp gắn kết phổ biến bao gồm sử dụng DIN rail (thanh DIN), cho phép lắp đặt nhanh chóng và tiện lợi, hoặc các lỗ vít để gắn trực tiếp vào bảng điều khiển, đảm bảo độ chắc chắn trong môi trường rung động.

Hệ thống khóa/giữ module là các cơ chế cơ khí được tích hợp trên khung gá để đảm bảo các module được giữ cố định và không bị lỏng lẻo do rung động hoặc các tác động vật lý khác. Các cơ chế này có thể là lẫy khóa, chốt hoặc vít, giúp tăng cường độ tin cậy của hệ thống và ngăn ngừa lỗi do kết nối kém.

3. Các loại Khung gá phổ biến trong hệ thống PLC

Trong tự động hóa công nghiệp, có ba loại khung gá PLC phổ biến, mỗi loại phù hợp với các quy mô và kiến trúc hệ thống khác nhau. Việc lựa chọn loại khung gá phù hợp sẽ ảnh hưởng trực tiếp đến hiệu quả, chi phí và khả năng mở rộng của hệ thống.

Khung gá tập trung (Centralized Rack)

Mô tả: Trong kiến trúc này, tất cả các module của hệ thống PLC, bao gồm CPU, bộ nguồn và tất cả các module I/O, đều được lắp đặt trên một khung gá duy nhất, thường được đặt gần CPU trong cùng một tủ điều khiển.

Ưu điểm:

• Đơn giản trong thiết kế và lắp đặt, phù hợp cho các kỹ sư mới.
• Dễ bảo trì do tất cả các thành phần tập trung ở một vị trí.
• Chi phí thấp hơn cho các hệ thống quy mô nhỏ và vừa do không cần module truyền thông phức tạp.

Nhược điểm:

• Giới hạn số lượng I/O và module có thể lắp đặt trên một khung gá.
• Tốn nhiều dây tín hiệu cho các thiết bị I/O ở xa, gây phức tạp trong việc đi dây và tăng chi phí cáp.
• Không phù hợp cho các nhà máy có diện tích lớn hoặc các thiết bị phân tán.
• Ứng dụng: Các hệ thống tự động hóa quy mô nhỏ và vừa, các máy móc đơn lẻ, hoặc các khu vực sản xuất nhỏ gọn.

Khung gá phân tán (Distributed I/O/Remote I/O)

Mô tả: Trong kiến trúc này, các khung gá I/O được đặt ở nhiều vị trí khác nhau trong nhà máy, xa CPU PLC chính, và được kết nối với CPU thông qua các mạng truyền thông công nghiệp (ví dụ: Ethernet/IP, Profinet, Profibus). Mỗi khung gá remote này thường có một module giao tiếp mạng riêng.

Ưu điểm:

• Tiết kiệm dây dẫn đáng kể: Thay vì chạy từng dây tín hiệu từ các cảm biến/thiết bị về tủ điều khiển trung tâm, chỉ cần một hoặc hai cáp truyền thông để kết nối các khung gá remote.
• Giảm chi phí lắp đặt: Ít dây hơn đồng nghĩa với việc ít công sức và vật liệu hơn.
• Linh hoạt trong bố trí: Có thể đặt I/O rất gần các thiết bị trên sàn nhà máy, giảm độ dài cáp tín hiệu và giảm nhiễu.
• Dễ dàng mở rộng: Có thể thêm các khung gá remote mới khi có nhu cầu mở rộng hệ thống mà không ảnh hưởng nhiều đến cấu trúc hiện có.

Nhược điểm:

• Phức tạp hơn trong cấu hình mạng và xử lý các vấn đề liên quan đến truyền thông.
• Chi phí module truyền thông (cho cả CPU chính và các khung gá remote) có thể cao hơn.

Ứng dụng: Các dây chuyền sản xuất lớn, nhà máy có diện tích rộng, hệ thống máy móc phức tạp và phân tán, nơi cần giảm thiểu việc đi dây và tăng tính linh hoạt.

PLC dạng Module nhỏ gọn (Compact/Modular PLC without traditional rack)

Mô tả: Một số dòng PLC nhỏ gọn hiện đại không sử dụng khung gá truyền thống với các khe cắm. Thay vào đó, CPU và các module I/O được gắn trực tiếp vào nhau thông qua một bus nội bộ dạng nối tiếp (bus tích hợp), hoặc các module I/O được cắm trực tiếp vào CPU.

Ưu điểm:

• Tiết kiệm không gian trong tủ điều khiển, lý tưởng cho các ứng dụng có diện tích hạn chế.
• Dễ lắp đặt và cấu hình cho các ứng dụng đơn giản.

Nhược điểm:

• Giới hạn về số lượng module và khả năng mở rộng so với các hệ thống dựa trên khung gá truyền thống.
• Khó khăn hơn trong việc thay thế hoặc bảo trì từng module riêng lẻ nếu chúng được tích hợp chặt chẽ.

Ứng dụng: Các máy móc đơn lẻ, hệ thống điều khiển đơn giản, các ứng dụng chi phí thấp, hoặc nơi không gian là yếu tố cực kỳ quan trọng.

Bảng: So sánh các loại Khung gá PLC phổ biến

Tiêu chí	Khung gá tập trung	Khung gá phân tán (Remote I/O)	PLC dạng Module nhỏ gọn
Vị trí I/O	Tập trung gần CPU	Phân tán, xa CPU	Gắn trực tiếp vào/bên cạnh CPU
Hệ thống dây	Nhiều dây tín hiệu từ xa về trung tâm	Ít dây, chủ yếu là cáp truyền thông	Rất ít dây giữa các module
Chi phí lắp đặt	Thấp cho nhỏ, cao cho lớn	Thấp cho lớn, cao cho module truyền thông	Rất thấp cho nhỏ
Khả năng mở rộng	Giới hạn bởi số khe cắm	Rất linh hoạt, dễ mở rộng	Giới hạn, thường cố định
Độ phức tạp	Thấp	Cao hơn (cấu hình mạng)	Thấp
Ứng dụng	Hệ thống nhỏ, gọn	Nhà máy lớn, phân tán, dây chuyền phức tạp	Máy móc đơn lẻ, ứng dụng đơn giản

4. Tầm quan trọng của Khung gá đối với hiệu suất và độ tin cậy của hệ thống PLC

Khung gá không chỉ là một giá đỡ vật lý mà còn là thành phần cốt yếu ảnh hưởng trực tiếp đến hiệu suất và độ tin cậy tổng thể của hệ thống PLC. Chất lượng và thiết kế của khung gá có thể quyết định khả năng hoạt động ổn định và bền bỉ của toàn bộ hệ thống điều khiển.

Khung gá chất lượng cao đảm bảo kết nối ổn định giữa các module, từ đó giúp truyền tải dữ liệu không lỗi. Backplane được thiết kế tốt, với các đường dẫn tín hiệu ngắn và được che chắn cẩn thận, sẽ giảm thiểu hiện tượng nhiễu điện từ (EMI) và đảm bảo tín hiệu dữ liệu được truyền đi một cách rõ ràng và chính xác giữa CPU và các module I/O. Điều này là tối quan trọng trong môi trường công nghiệp đầy nhiễu.

Ngoài ra, khung gá còn có vai trò quan trọng trong việc phân phối nguồn điện hiệu quả tới tất cả các module. Một Backplane được thiết kế tốt sẽ giảm thiểu sụt áp trên các đường nguồn, đảm bảo rằng mỗi module nhận được nguồn ổn định theo yêu cầu kỹ thuật của nó. Nguồn điện không ổn định có thể gây ra lỗi hoạt động hoặc làm giảm tuổi thọ của các linh kiện điện tử.

Khung gá hỗ trợ đáng kể khả năng mở rộng và bảo trì của hệ thống PLC, từ đó giảm thiểu thời gian ngừng máy (downtime). Cấu trúc khe cắm cho phép người dùng thêm hoặc thay thế module một cách nhanh chóng và dễ dàng mà không cần phải tắt toàn bộ hệ thống hoặc ngắt kết nối phức tạp. Điều này đặc biệt hữu ích trong các tình huống cần nâng cấp chức năng hoặc thay thế module bị lỗi, giúp giảm thời gian ngừng máy và tối đa hóa năng suất sản xuất.

Khung gá còn cung cấp lớp bảo vệ vật lý cho các module bên trong. Thiết kế chắc chắn của nó giúp bảo vệ các module khỏi rung động, va đập nhẹ và các tác động cơ học khác trong môi trường công nghiệp khắc nghiệt. Khi được lắp đặt đúng cách trong tủ điều khiển, khung gá còn là lớp chắn bổ sung, bảo vệ các linh kiện nhạy cảm khỏi bụi bẩn, độ ẩm và hóa chất ăn mòn, kéo dài tuổi thọ của thiết bị.

Tất cả những yếu tố trên đều ảnh hưởng trực tiếp đến hiệu suất tổng thể của hệ thống tự động hóa. Một khung gá kém chất lượng có thể dẫn đến lỗi truyền thông, hỏng hóc module, hoặc các vấn đề về nguồn điện, gây gián đoạn sản xuất và tăng chi phí vận hành. Ngược lại, một khung gá được lựa chọn và lắp đặt đúng cách sẽ là nền tảng vững chắc, đảm bảo hệ thống PLC hoạt động ổn định, hiệu quả và đáng tin cậy.

5. Các yếu tố cần cân nhắc khi lựa chọn Khung gá cho PLC

Việc lựa chọn khung gá phù hợp cho PLC là một quyết định quan trọng, đòi hỏi sự cân nhắc kỹ lưỡng các yếu tố để đảm bảo hệ thống hoạt động tối ưu và bền vững.

• Số lượng và loại module dự kiến: Yếu tố đầu tiên cần xem xét là số lượng khe cắm cần thiết để chứa tất cả các module mà bạn dự định sử dụng trong hệ thống hiện tại, bao gồm CPU, bộ nguồn, các module I/O (digital, analog) và module đặc biệt. Đồng thời, cũng cần tính toán đến các khe cắm dự phòng cho khả năng mở rộng trong tương lai.
• Môi trường hoạt động: Điều kiện môi trường hoạt động của nhà máy ảnh hưởng lớn đến lựa chọn khung gá. Cần xem xét các yếu tố như nhiệt độ, độ ẩm, mức độ bụi bẩn, và rung động. Một số khung gá được thiết kế đặc biệt để chịu được các điều kiện khắc nghiệt hơn, có lớp bảo vệ hoặc khả năng tản nhiệt tốt hơn.
• Yêu cầu về khoảng cách I/O: Vị trí địa lý của các thiết bị I/O trong nhà máy sẽ quyết định việc sử dụng khung gá tập trung hay khung gá phân tán (Remote I/O). Nếu các I/O nằm rải rác trên một khu vực rộng, khung gá phân tán sẽ giúp tiết kiệm chi phí dây dẫn và đơn giản hóa việc lắp đặt.

• Ngân sách và chi phí tổng thể của hệ thống: Chi phí của khung gá là một phần trong tổng chi phí của hệ thống PLC. Cần cân nhắc giữa chi phí đầu tư ban đầu và lợi ích lâu dài về độ tin cậy, khả năng mở rộng, và giảm chi phí lắp đặt/bảo trì.
• Khả năng mở rộng trong tương lai: Luôn tính toán đến khả năng mở rộng trong tương lai của hệ thống. Chọn một khung gá có đủ số khe cắm dự phòng hoặc hỗ trợ kiến trúc I/O phân tán để dễ dàng thêm các module khi nhu cầu sản xuất thay đổi mà không phải thay thế toàn bộ khung gá hoặc PLC.
• Thương hiệu và tính tương thích với CPU PLC: Đảm bảo khung gá được chọn phải tương thích hoàn toàn với CPU PLC và các module của cùng một thương hiệu (ví dụ: Siemens, Allen-Bradley, Schneider Electric). Việc sử dụng các thành phần không tương thích có thể dẫn đến lỗi hệ thống hoặc giảm hiệu suất.

6. Kết luận

Khung gá (Rack/Chassis) là một thành phần thiết yếu, đóng vai trò nền tảng vật lý và logic để một hệ thống PLC hoạt động hiệu quả và đáng tin cậy. Từ việc cung cấp vị trí gắn kết cho các module đến việc đảm bảo truyền tải dữ liệu không lỗi qua Backplane và phân phối nguồn điện ổn định, khung gá không chỉ là một cấu trúc vật lý mà còn là cầu nối quan trọng cho dữ liệu và năng lượng, giữ cho toàn bộ hệ thống tự động hóa luôn vận hành trơn tru.

Việc lựa chọn và thiết kế khung gá phù hợp là yếu tố then chốt cho sự thành công và độ bền của hệ thống PLC trong môi trường công nghiệp. Dù là khung gá tập trung cho các ứng dụng nhỏ gọn hay khung gá phân tán (Remote I/O) cho các nhà máy quy mô lớn, mỗi loại đều có những ưu nhược điểm riêng phù hợp với từng kiến trúc hệ thống. Trong bối cảnh các kiến trúc tự động hóa mới như điều khiển phân tán và IIoT ngày càng phát triển, tầm quan trọng của việc có một nền tảng khung gá vững chắc càng được nhấn mạnh.
