Kết Nối PLC Với SCADA: Nền Tảng Giám Sát Và Điều Khiển Sản Xuất Toàn Diện

Trong tự động hóa hiện đại, kết nối liền mạch giữa PLC và SCADA là yếu tố then chốt giúp kiểm soát hiệu quả các quy trình sản xuất phức tạp. PLC điều khiển thiết bị cục bộ, còn SCADA giám sát và quản lý toàn hệ thống. Sự liên kết này không chỉ đảm bảo luồng dữ liệu liên tục mà còn tăng cường hiệu suất và an toàn vận hành. Bài viết sẽ phân tích lý do cần kết nối PLC với SCADA, các giao thức phổ biến, quy trình thiết lập, thách thức khi tích hợp và xu hướng phát triển trong kỷ nguyên Công nghiệp 4.0.

1. Tại Sao Cần Kết Nối PLC Với SCADA?

Kết nối PLC với SCADA mang lại nhiều lợi ích chiến lược, từ giám sát đến quản lý dữ liệu.

1.1. Giám sát toàn diện hoạt động sản xuất

Hệ thống SCADA có khả năng thu thập dữ liệu từ nhiều PLC và các thiết bị khác, tổng hợp thông tin từ các khu vực sản xuất khác nhau, cung cấp một bức tranh toàn cảnh. Điều này cho phép hiển thị trực quan quy trình sản xuất trên một giao diện duy nhất, giúp người vận hành dễ dàng theo dõi và phân tích hiệu suất tổng thể của toàn bộ nhà máy hoặc hệ thống.

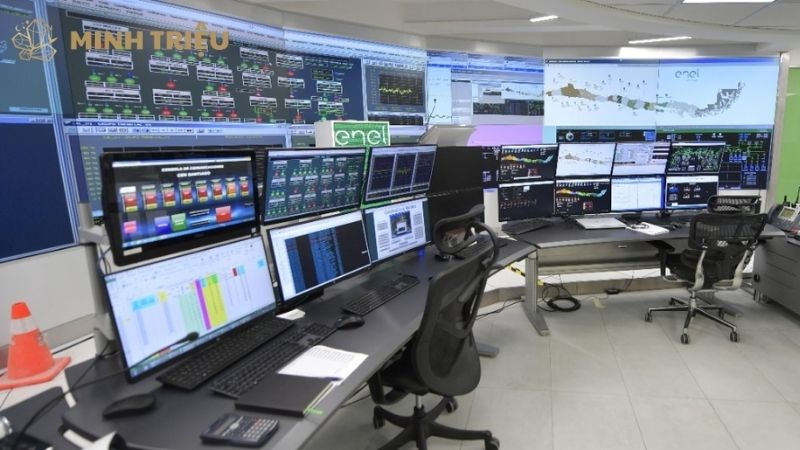

1.2. Điều khiển tập trung từ xa

SCADA cho phép người vận hành thực hiện lệnh điều khiển từ một trung tâm điều hành tập trung, gửi lệnh xuống các PLC ở các vị trí khác nhau. Điều này giúp phản ứng nhanh với sự cố bằng cách can thiệp tức thời từ xa và tối ưu hóa quy trình bằng cách điều chỉnh các tham số hoạt động cho nhiều khu vực hoặc dây chuyền cùng lúc.

1.3. Thu thập và quản lý dữ liệu lớn

Khả năng của SCADA trong việc thu thập và quản lý dữ liệu lớn là rất quan trọng. Nó có thể lưu trữ dữ liệu lịch sử chi tiết về hoạt động sản xuất, từ đó phục vụ cho việc phân tích xu hướng và lập báo cáo.

Dữ liệu tình trạng thiết bị thu thập được còn hỗ trợ bảo trì dự đoán, giúp doanh nghiệp chuyển từ mô hình bảo trì phản ứng sang chủ động. Cuối cùng, SCADA cung cấp dữ liệu cho cấp quản lý, hỗ trợ ra quyết định kinh doanh chiến lược dựa trên thông tin chính xác.

1.4. Nâng cao an toàn và bảo mật

SCADA góp phần nâng cao an toàn và bảo mật của hệ thống công nghiệp. Nó có thể đưa ra cảnh báo tập trung và kịp thời về bất kỳ tình trạng nguy hiểm nào, giúp phát hiện và thông báo nhanh chóng. Hệ thống cũng cho phép quản lý quyền truy cập chặt chẽ, đảm bảo chỉ những người có thẩm quyền mới có thể thao tác. Ngoài ra, SCADA liên tục giám sát các thông số an toàn để đảm bảo tuân thủ các quy định và tiêu chuẩn.

2. Các Phương Thức Và Giao Thức Kết Nối Phổ Biến

Việc lựa chọn phương thức và giao thức kết nối phù hợp là yếu tố then chốt để đảm bảo giao tiếp hiệu quả giữa PLC và SCADA.

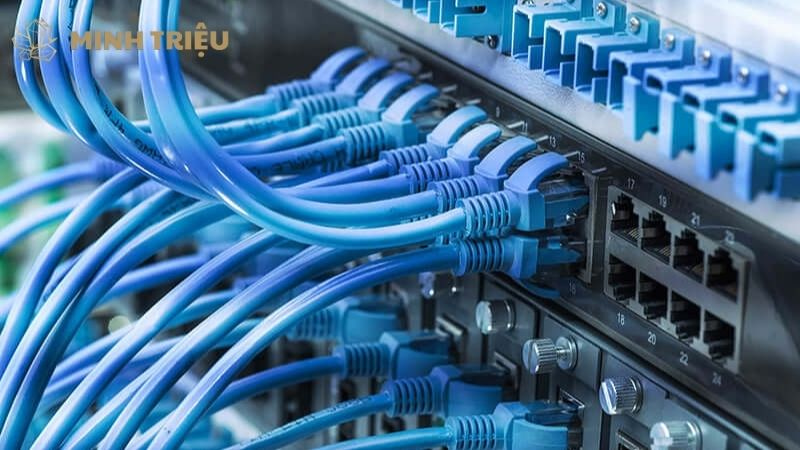

2.1. Mạng Ethernet công nghiệp (Industrial Ethernet)

Mạng Ethernet công nghiệp là phương thức kết nối được ưa chuộng nhất hiện nay do sở hữu nhiều ưu điểm vượt trội. Nó cung cấp tốc độ cao, băng thông lớn và khả năng mở rộng linh hoạt, đồng thời là công nghệ phổ biến trong hầu hết các nhà máy hiện đại. Các giao thức chính trong Ethernet công nghiệp bao gồm:

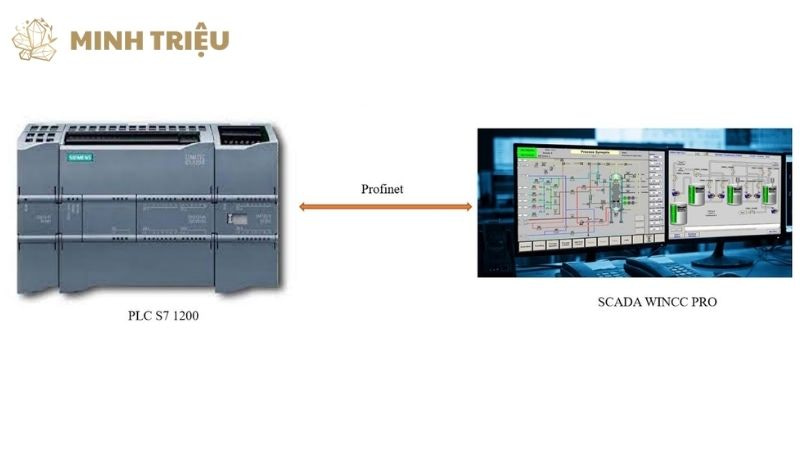

• Profinet: Đây là giao thức tối ưu cho các PLC Siemens, nổi bật với khả năng truyền thông thời gian thực và hiệu suất cao.
• EtherNet/IP: Giao thức này đặc biệt phổ biến với Rockwell Automation PLC và các thiết bị tương thích.
• Modbus TCP/IP: Dựa trên nền tảng TCP/IP, giao thức này có tính tương thích rộng rãi với nhiều thiết bị và dễ triển khai, là lựa chọn linh hoạt cho nhiều hệ thống.

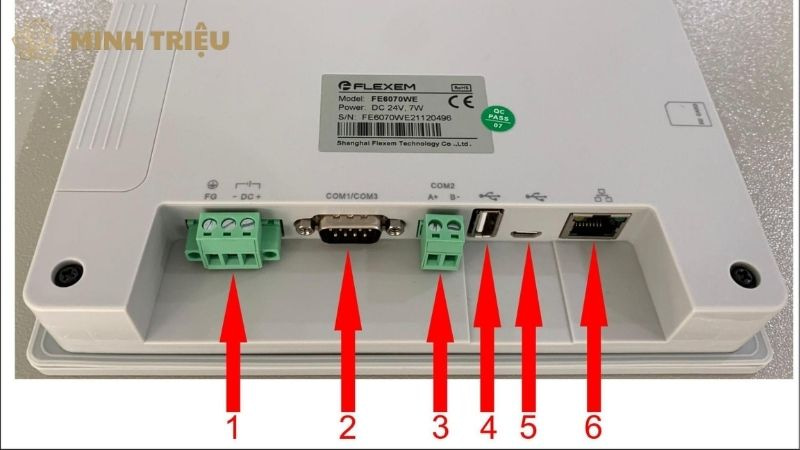

2.2. Giao tiếp nối tiếp (Serial Communication)

Giao tiếp nối tiếp là một phương thức truyền thống nhưng vẫn được sử dụng nhờ sự đơn giản, chi phí thấp và độ đáng tin cậy cho các kết nối khoảng cách ngắn hoặc các thiết bị cũ. Giao thức phổ biến nhất trên chuẩn RS-232 và RS-485 là Modbus RTU.

2.3. OPC (OLE for Process Control)

OPC là một chuẩn công nghiệp mở đóng vai trò là cầu nối dữ liệu mạnh mẽ, cho phép PLC/thiết bị từ các hãng khác nhau giao tiếp với hệ thống SCADA. Các loại OPC chính bao gồm:

• OPC DA (Data Access): Được sử dụng để truy cập dữ liệu thời gian thực từ các thiết bị.
• OPC UA (Unified Architecture): Đây là thế hệ mới của OPC, nổi bật với khả năng độc lập nền tảng, tích hợp bảo mật mạnh mẽ, khả năng mô hình hóa thông tin phong phú, và đặc biệt là hỗ trợ kết nối với IoT/Cloud Computing.

2.4. Giao thức độc quyền của nhà sản xuất

Một số nhà sản xuất PLC còn phát triển các giao thức độc quyền của riêng họ để tối ưu hóa hiệu suất trong hệ sinh thái của mình. Ví dụ điển hình là MPI/Profibus DP của Siemens và DeviceNet của Rockwell. Các giao thức này thường mang lại hiệu suất cao khi sử dụng nội bộ nhưng có thể hạn chế tính tương thích đa hãng.

3. Quy Trình Kết Nối PLC Với SCADA

Để thiết lập kết nối hiệu quả giữa PLC và SCADA, cần tuân thủ một quy trình rõ ràng và chi tiết.

3.1. Lựa chọn phần cứng và phần mềm

Đầu tiên, cần lựa chọn PLC có các cổng giao tiếp phù hợp với yêu cầu của hệ thống (ví dụ: Ethernet, Serial). Sau đó, hãy chọn phần mềm SCADA có driver và hỗ trợ giao thức tương ứng với PLC đã chọn.

3.2. Cấu hình giao tiếp trên PLC

Trên PLC, bạn cần cài đặt địa chỉ IP nếu sử dụng kết nối Ethernet, hoặc một Slave ID duy nhất nếu dùng giao tiếp nối tiếp. Tiếp theo, khai báo các thanh ghi/vùng nhớ (Memory Area) trong PLC mà SCADA cần truy cập để đọc/ghi dữ liệu. Nếu cần, cấu hình module giao tiếp chuyên dụng của PLC.

3.3. Cấu hình kết nối trên phần mềm SCADA

Trong phần mềm SCADA, bạn sẽ thêm Driver/kênh kết nối và chọn giao thức cũng như loại PLC tương ứng. Sau đó, nhập các thông số kết nối như địa chỉ IP hoặc cổng COM của PLC. Cuối cùng, kiểm tra trạng thái kết nối để đảm bảo rằng SCADA đã có thể thiết lập liên lạc thành công với PLC.

3.4. Khai báo biến (Tags) và ánh xạ dữ liệu

Bước này liên quan đến việc khai báo các biến (Tags) trong phần mềm SCADA để xác định những thông số nào cần giám sát hoặc điều khiển (ví dụ: trạng thái bật/tắt của bơm, giá trị nhiệt độ, lệnh bật/tắt động cơ). Mỗi Tag sẽ cần được ánh xạ với địa chỉ PLC (offset) và xác định kiểu dữ liệu (Data Type) phù hợp. Các Tag có thể được phân loại thành Digital (bật/tắt), Analog Input/Output (giá trị số liên tục), hoặc String (chuỗi ký tự).

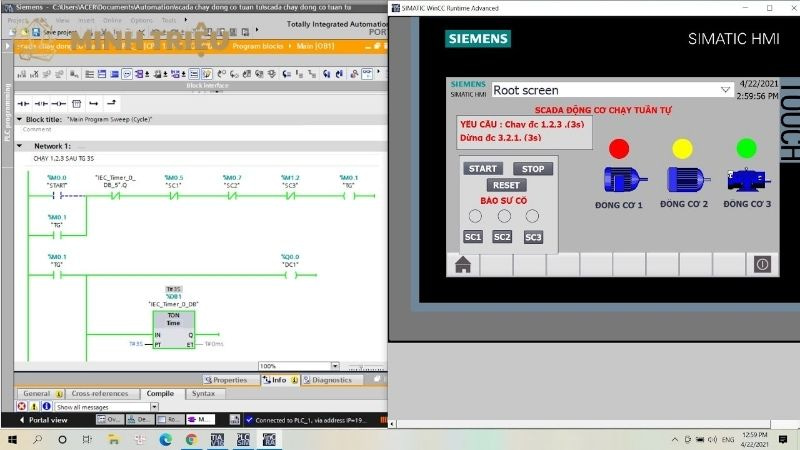

3.5. Thiết kế giao diện HMI trên SCADA

Sau khi có dữ liệu, bạn sẽ thiết kế giao diện HMI trong môi trường SCADA. Điều này bao gồm vẽ sơ đồ Mimic mô phỏng trực quan quy trình sản xuất. Tiếp theo, gán Tag vào các đối tượng đồ họa trên màn hình để hiển thị giá trị hoặc trạng thái của chúng. Đồng thời, tạo các nút điều khiển và liên kết chúng với các Tag ghi xuống PLC để thực hiện lệnh.

3.6. Cấu hình cảnh báo, báo cáo và lưu trữ dữ liệu

Bạn cần thiết lập các ngưỡng cảnh báo (Alarm Limits) cho các thông số quan trọng, để hệ thống tự động thông báo khi có bất thường. Cấu hình lưu trữ dữ liệu lịch sử (Historical Data) là cần thiết để ghi lại mọi thông số theo thời gian. Cuối cùng, thiết kế mẫu báo cáo (Reports) để tổng hợp và trình bày dữ liệu một cách có ý nghĩa.

3.7. Kiểm tra và tối ưu hóa

Sau khi hoàn tất cấu hình, cần kiểm tra và tối ưu hóa toàn bộ hệ thống. Thử nghiệm toàn diện chức năng giám sát, điều khiển, và cảnh báo để đảm bảo chúng hoạt động chính xác. Đánh giá độ trễ và tốc độ phản hồi của hệ thống. Cuối cùng, tối ưu hóa cài đặt mạng và tần suất polling (thời gian truy vấn dữ liệu từ PLC) để đạt hiệu suất tốt nhất.

4. Những Thách Thức Và Giải Pháp Khi Kết Nối PLC Với SCADA

Quá trình kết nối PLC với SCADA có thể đối mặt với một số thách thức, nhưng luôn có những giải pháp hiệu quả.

4.1. Tính tương thích giữa các hãng

Thách thức: Một trong những rào cản lớn nhất là tính tương thích hạn chế giữa PLC và SCADA từ các nhà sản xuất khác nhau, do mỗi hãng thường có các giao thức độc quyền.

Giải pháp: Ưu tiên sử dụng các giao thức mở như OPC UA hoặc Modbus TCP để tạo cầu nối. Trong trường hợp không thể, cổng chuyển đổi giao thức (Protocol Converter) là giải pháp khả thi để chuyển đổi giữa các giao thức không tương thích.

4.2. Hiệu suất và độ trễ dữ liệu

Thách thức: Khi mạng lưới lớn hoặc số lượng tag cần xử lý nhiều, có thể xảy ra độ trễ dữ liệu đáng kể, ảnh hưởng đến khả năng điều khiển thời gian thực.

Giải pháp: Cần tối ưu hóa kiến trúc mạng bằng cách sử dụng Industrial Ethernet với các cấu trúc như Ring Topology để tăng độ tin cậy. Đồng thời, tối ưu hóa tần suất polling (thời gian lấy mẫu dữ liệu) và cân nhắc triển khai Edge Computing để xử lý dữ liệu gần nguồn hơn, giảm tải cho mạng trung tâm.

4.3. Bảo mật mạng công nghiệp (OT Security)

Thách thức: Các hệ thống SCADA và PLC ngày càng trở thành mục tiêu hấp dẫn của các cuộc tấn công mạng, đặt ra rủi ro nghiêm trọng về bảo mật mạng công nghiệp (OT Security) và khả năng truy cập trái phép.

Giải pháp: Thực hiện phân đoạn mạng (Network Segmentation) để cô lập các khu vực nhạy cảm, triển khai Firewall công nghiệp mạnh mẽ, sử dụng VPN cho truy cập từ xa an toàn, áp dụng xác thực người dùng chặt chẽ, và ưu tiên các giao thức có tích hợp mã hóa dữ liệu như OPC UA.

4.4. Quản lý và xử lý dữ liệu lớn

Thách thức: Khả năng thu thập lượng lớn dữ liệu từ PLC và các thiết bị khác đòi hỏi các giải pháp lưu trữ và phân tích hiệu quả.

Giải pháp: Tích hợp SCADA với cơ sở dữ liệu mạnh mẽ như SQL Server hoặc MongoDB để lưu trữ. Đối với Big Data, sử dụng các nền tảng Industrial Cloud cung cấp khả năng phân tích nâng cao.

4.5. Nâng cấp và bảo trì hệ thống

Thách thức: Việc nâng cấp thiết bị cũ hoặc bảo trì các hệ thống phức tạp có thể gặp nhiều khó khăn, tốn kém.

Giải pháp: Lập kế hoạch nâng cấp cẩn thận, ưu tiên sử dụng các giải pháp mở và có khả năng tương thích ngược. Đồng thời, đào tạo nhân lực chuyên môn để họ có thể quản lý và bảo trì hệ thống hiệu quả.

5. Kết Luận

Kết nối PLC với SCADA là yếu tố cốt lõi, không thể thiếu cho các hệ thống giám sát và điều khiển sản xuất hiện đại. Sự tích hợp này không chỉ tối ưu hóa hiệu suất, nâng cao an toàn mà còn cải thiện khả năng quản lý dữ liệu và ra quyết định. Việc đầu tư vào một chiến lược kết nối hiệu quả, bao gồm lựa chọn đúng giao thức, triển khai các giải pháp bảo mật mạnh mẽ và đảm bảo khả năng mở rộng, là yếu tố then chốt cho sự thành công của doanh nghiệp.

Trong tương lai, sự kết nối này sẽ tiếp tục phát triển và trở nên thông minh hơn, định hình một kỷ nguyên mới của Công nghiệp 4.0 nơi mọi thứ đều được kết nối và tối ưu hóa.
